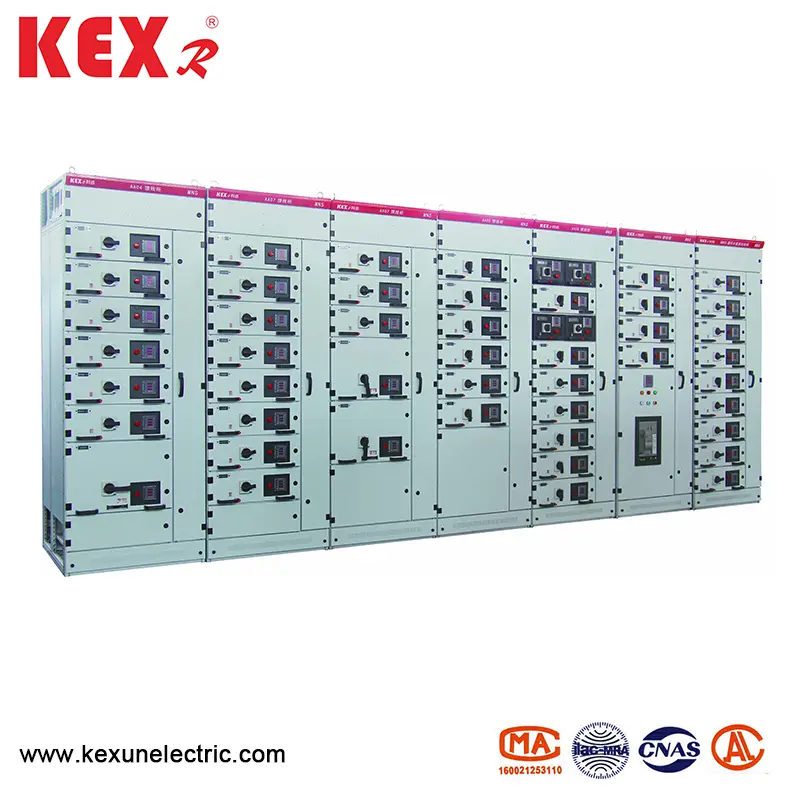

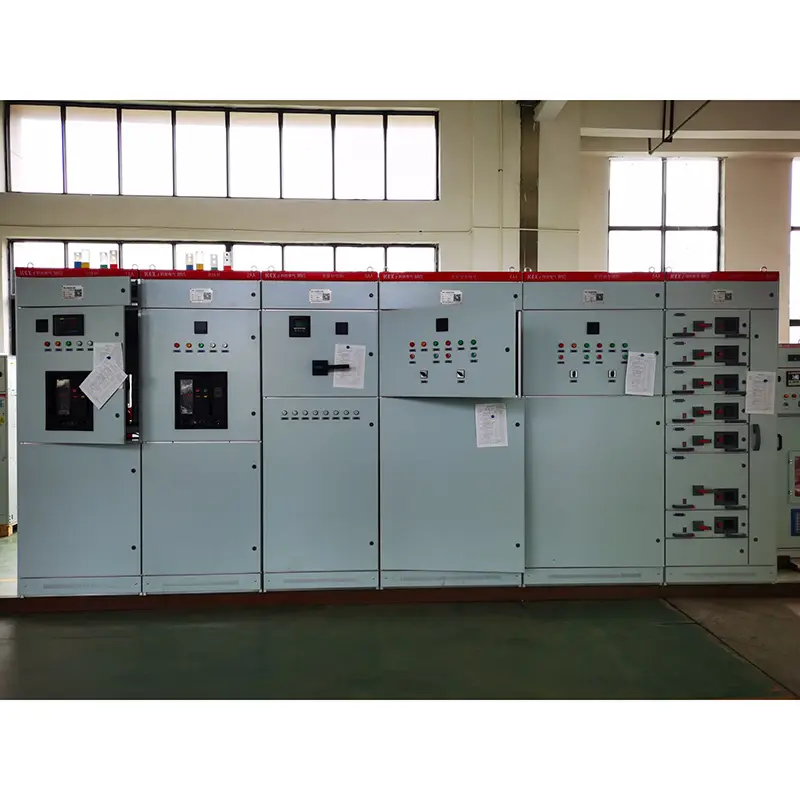

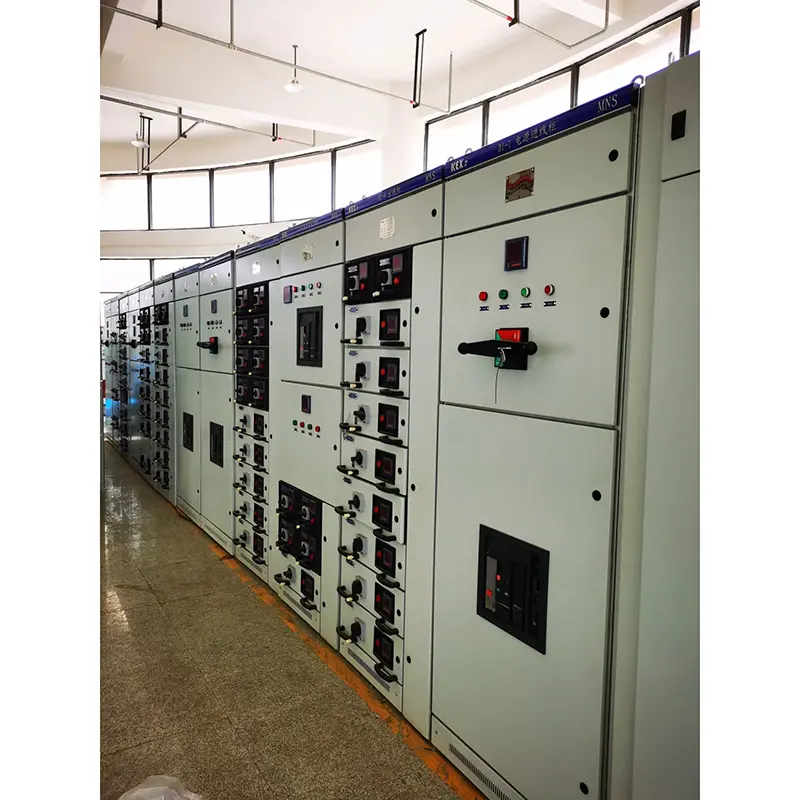

Armoire de distribution de puissance basse tension

● Normes

Le cabinet de distribution de puissance à basse tension de type MNS est conforme aux normes nationales professionnelles de GB7251.1 d'appareillage de commutation basse tension et de l'appareillage de commutateur à basse tension JB / T9961, et les normes professionnelles internationales telles que IEC439-1.VDE0660 Pièce V.

● Armoire de distribution de puissance basse tension de type MNS en utilisant les conditions

▶ Température ambiante: -5 ~ 40 ℃ ， 24h moyenne moins de 35 ℃

▶ Conditions atmosphériques: l'air est propre et l'humidité relative ne doit pas dépasser 50% à la température la plus élevée de + 40 ℃. À des températures plus basses, une humidité relative plus élevée est autorisée, par exemple, 90% à + 20 ℃, mais les changements de température doivent être pris en compte et une condensation peut parfois se produire.

▶ Altitude: moins de 1000 m, l'armoire de distribution de puissance basse tension de type MNS convient au transport et au stockage aux températures suivantes: -25 ℃ à + 55 ℃, et elle peut atteindre + 70 ℃ dans les 24 heures en peu de temps. Sous ces températures extrêmes, l'appareil ne doit pas être endommagé irrémédiablement et il devrait fonctionner normalement.

▶ Si les conditions ci-dessus ne peuvent pas être remplies, elle doit être réglée par consultation entre l'utilisateur et le kexun.

▶ Lorsque cet appareil est utilisé dans les plates-formes de forage et de production d'huile offshore et les centrales nucléaires, un accord technique doit être signé séparément.

● Paramètres techniques de base de l'armoire de distribution de puissance basse tension de type MNS

◆ Performance électrique

◆ IP de diplôme

Conformez-vous aux normes IEC529 et DIN40050. IP30 protège les solides plus grands que φ φ2,5 mm, IP40 protège les solides plus grands que φ 41,0 mm, et IP54 protège contre la poussière et les éclaboussures dans n'importe quelle direction (veuillez consulter le fabricant lors de la commande de niveau de protection IP54).

◆ Structure de l'armoire

La structure de base de l'armoire de distribution de puissance basse tension est composée de profils en forme de C. La section C est formée par plaque d'acier de flexion avec E = 25 mm comme trou de montage du module. Toutes les armoires et partitions intérieures sont galvanisées et purifiées. Autour des panneaux de porte, les panneaux latéraux sont en pulvérisation électrostatique haute tension. Voir la figure ci-dessous pour la structure de base de l'armoire.

◆ Type d'armoire de commutation

1. Distance entre les centres de distribution d'énergie (PC1: EMAX, MT, 3WN, AH, ME BRISHERS DE CIRCUIT SERIES PEUT être utilisé.

2. Armoire centrale de commande du moteur (MCC): Il est assemblé par de grands et petits tiroirs, et l'interrupteur principal de chaque boucle adopte le disjoncteur de boîtier en plastique élevé ou l'interrupteur de charge rotative avec du fusible. Cabinet de compensation du facteur de puissance automatique (avec des dispositifs de compensation manuels, automatiques et distants du facteur de puissance)

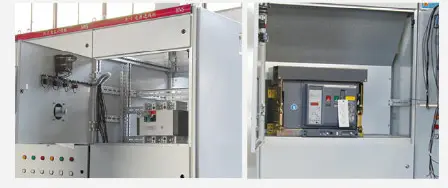

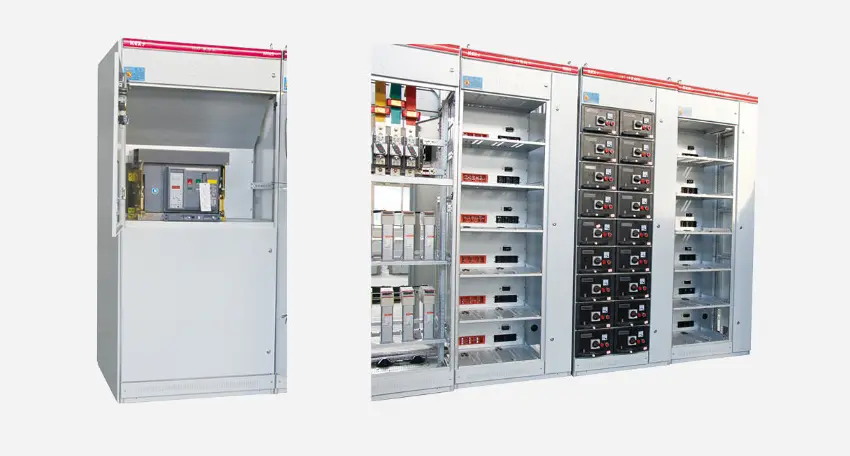

◆ Une armoire de centre de distribution d'énergie (PC)

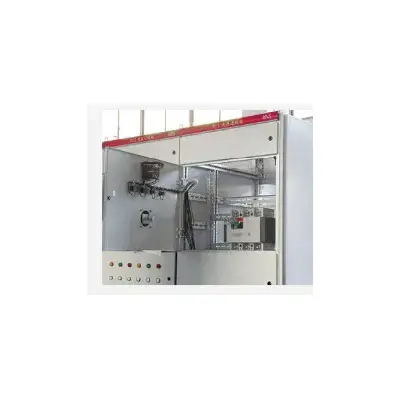

◆ B Cabinet du centre de contrôle du moteur (MCC)

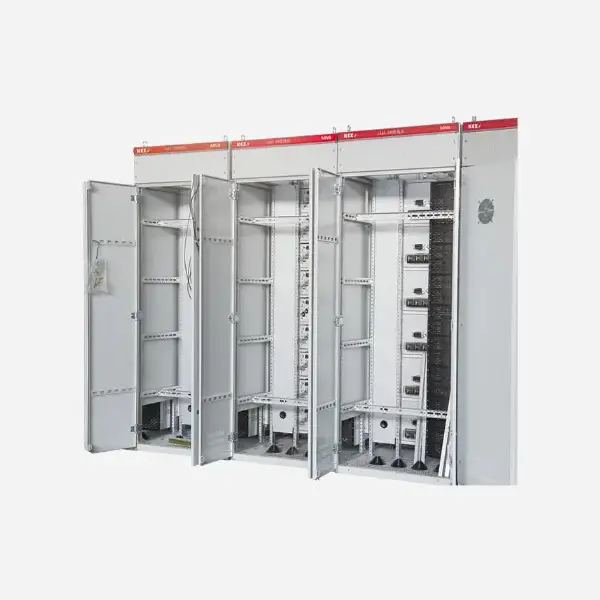

◆ Structure du cadre de l'armoire composée de profils en forme de C

◆ Diagramme schématique de l'armoire de distribution de puissance basse tension de type MNS

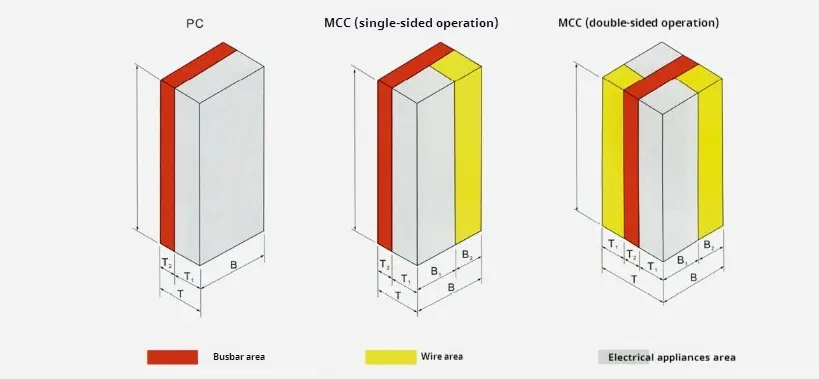

● Conception de partition de l'armoire

◆ Centre de distribution d'énergie (PC)

(1) L'armoire PC est divisée en trois compartiments; Compartiment de bus horizontal: à l'arrière de l'armoire; PARTIMENT UNITÉ FONCTIONNEL: sur la partie supérieure avant de l'armoire ou sur le côté avant gauche de l'armoire;

(2) Mesures de segmentation: le compartiment de bus horizontal et le compartiment unitaire fonctionnel sont séparés par des plaques d'acier. Le compartiment de boucle de commande est séparé du compartiment de l'unité fonctionnelle par une couverture plastique d'éther polyphénylène ignifuge.

(3) Le disjoncteur de cadre installé dans l'armoire peut être utilisé manuellement à l'extérieur de l'armoire à l'état fermé. Observez l'état d'ouverture et de fermeture du disjoncteur et jugez si le disjoncteur est en position de test ou la position de travail en fonction de la relation de position entre le mécanisme de fonctionnement et la porte.

(4) Une structure de séparation est conçue entre le circuit principal et le circuit auxiliaire. Les unités électriques auxiliaires composées de mètres, de lumières et de boutons de signal sont tous installés sur la planche en plastique, et le couvercle en plastique en mousse de polyuréthane ignifuge est séparé du circuit principal derrière la planche.

◆ Centre de commande du moteur à traction et petit centre de distribution de courant (MCC)

L'armoire MCC de type tiroir est divisée en trois compartiments, à savoir le compartiment de bus horizontal derrière l'armoire, le compartiment d'unité fonctionnelle à gauche à l'avant de l'armoire et le compartiment de câble à droite à l'avant de l'armoire. Le compartiment de bus horizontal et le compartiment de l'unité fonctionnelle sont séparés par des planches fonctionnelles en plastiques moussants ignifuges à la flamme, et le compartiment de câble est séparé du compartiment de bus horizontal et du compartiment unitaire fonctionnel par des plaques d'acier. MCCI Motor Control Center) Les tiroirs sont divisés en les cinq types suivants: 8e / 4: hauteur 200 × largeur 150 × profondeur 400 mm. 8e / 2: hauteur 200 × largeur 300x profondeur 400 mm. 8E: hauteur 200 × largeur 600 × profondeur 400 mm. 16E: hauteur 400 × largeur 600 × profondeur 400 mm. 24E: hauteur 600 × largeur 600 × profondeur 400 mm.

◆ Structure de l'armoire de l'interrupteur de sortie arrière

Afin de réduire la largeur de disposition de l'armoire de commutation, le bus principal de l'armoire de commutation est installé horizontalement en haut de l'armoire de commutation, et la moitié arrière de l'armoire est une salle de câble, où les câbles entrants et sortants sont connectés. L'avant de l'armoire de commutation est la salle de l'appareil, où les unités fonctionnelles de l'appareillage de commutation sont installées. Dans ce système, la salle de câble sur le côté de l'armoire d'interrupteur est déplacée vers l'armoire arrière, ce qui réduit considérablement la largeur de disposition de l'armoire de commutation pour répondre davantage aux exigences de la disposition de l'espace de la sous-station.

L'armoire d'alimentation mesure 600 mm de large et 1000/1200 mm de profondeur, avec une salle de bus principale indépendante en haut, qui est isolée de la salle de l'appareil. La hauteur d'installation effective de la chambre de dispositif avant est 72E (E = 25 mm), qui est séparée de la chambre du câble arrière par la carte multifonctionnelle, utilisant pleinement l'espace d'installation de l'armoire de commutation, avec une structure compacte et une configuration d'unité flexible. La salle de câble à l'arrière a une porte, ce qui est pratique pour l'installation et l'entretien. La largeur de l'armoire entrante est déterminée en fonction du courant de trame de l'unité entrante. La largeur recommandée est de 400/600/800/1000 mm, et la profondeur de l'armoire est de 1000 mm.

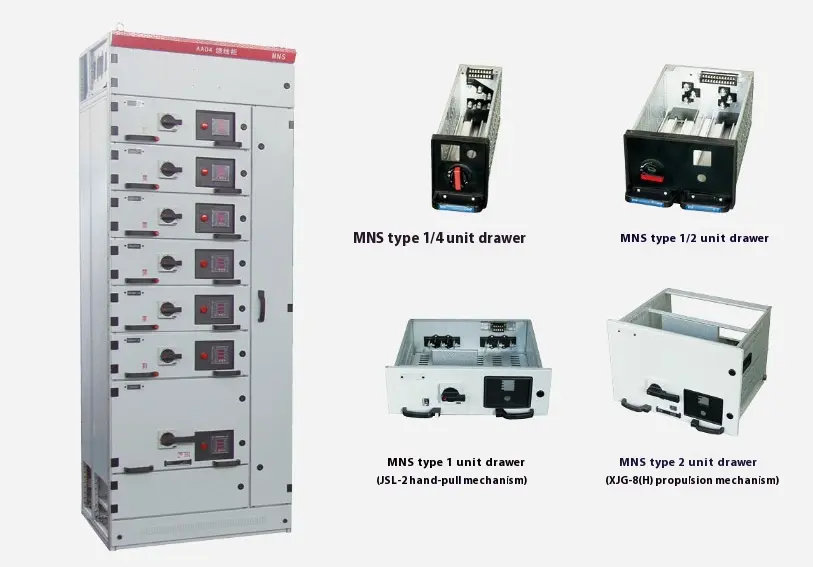

● Type de tiroir

(1) 8E / 4: Assemblez 4 unités de tiroir en espace de hauteur 8e.

(2) .8e / 2: assembler 2 unités de tiroir dans l'espace de hauteur 8E.

(3) 8E: assembler une unité de tiroir dans l'espace de hauteur 8e.

(4) 16E: assemblez une unité de tiroir à une hauteur de 16e (400 mm).

(5) 24E: assembler une unité de tiroir à une hauteur de 24e (600 mm). Cinq types d'unités de tiroir peuvent être assemblées individuellement dans une armoire et peuvent également être utilisées pour un assemblage mixte. Voir le tableau ci-dessous pour le nombre maximum d'unités de tiroir qui peuvent être hébergées dans une armoire pour un seul assemblage.

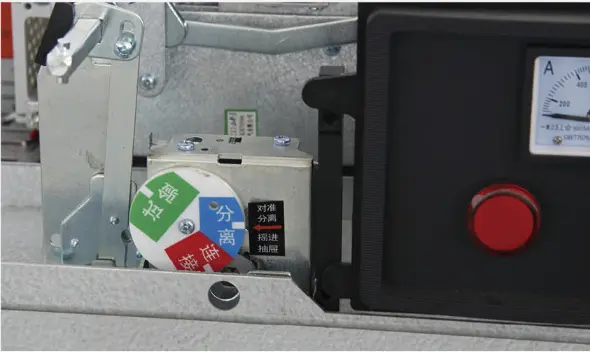

◆ Bouclage électrique et mécanique des tiroirs

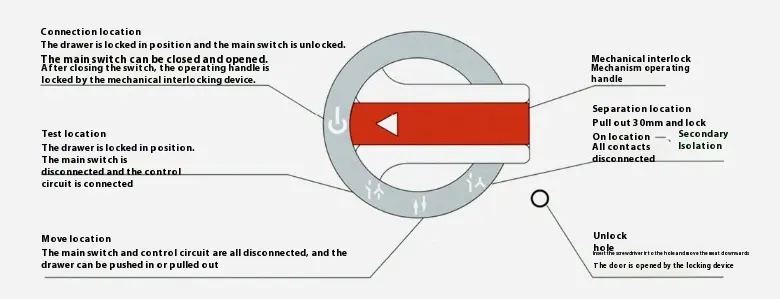

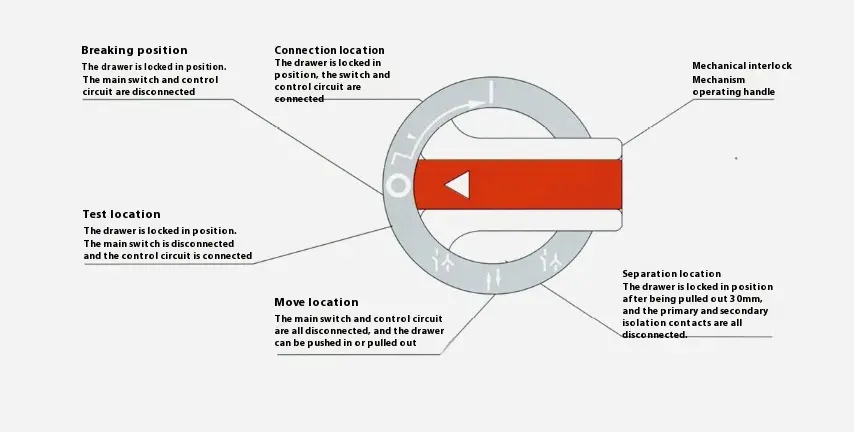

L'unité de tiroir a une position de verrouillage mécanique fiable, qui est contrôlée par la poignée de fonctionnement et a des positions de fermeture, de test, de dessin et d'isolement évidentes et précises. Voir la figure pour la fonction du mécanisme de fonctionnement. Afin de renforcer les précautions de sécurité, des cadenas peuvent être ajoutés après la position de la poignée de fonctionnement, et jusqu'à trois verrous peuvent être ajoutés, comme indiqué dans la figure de gauche. Une fois l'unité de tiroir en place, elle doit agir en stricte conforme à la fonction de fonctionnement et à la position répertoriée sur la figure 4 et la figure 5, sinon elle endommagera facilement les pièces structurelles, veuillez donc prêter attention lorsque vous l'utilisez.

◆ 8e / 4 et 8e / 2 fonctionnent la fonction de commutation

◆ 8e and 16e, 24e Exploitez la fonction de commutation

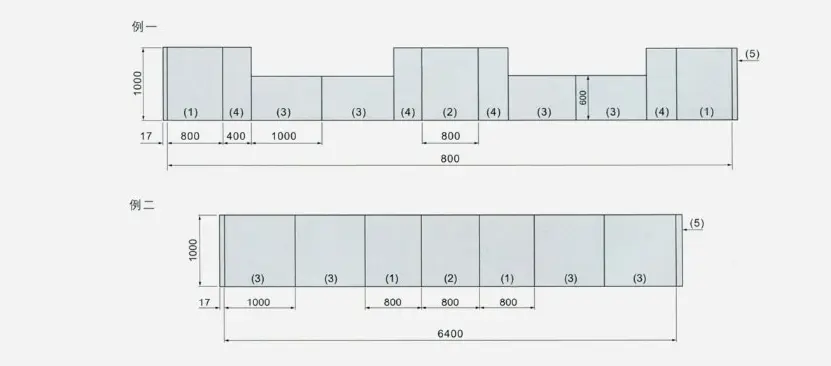

◆ Diagramme schématique du mode combinaison

● Installation, utilisation et maintenance

1. Lorsque l'appareil arrive à destination, vérifiez d'abord si la boîte d'emballage est terminée. Si l'appareil n'est pas installé immédiatement, il doit être stocké dans un endroit sec et propre.

2. L'appareil est recommandé d'être installé loin du mur, ou il peut être installé contre le mur. Le plan de fondation d'installation doit être plat et l'erreur horizontale de l'acier du canal de fondation est de 1/1000 et l'écart de longueur totale est de 3 mm.

3. Il est recommandé d'utiliser le grade 8.8 et une rondelle de tension pour la fixation du boulon de toutes les pièces conductrices, et le couple de serrage recommandé est indiqué dans le tableau ci-dessous:

4. gaine de la tête de câble et un certain nombre de connecteurs de cuivre pour le circuit secondaire fourni par les accessoires du schéma MCC. (Afin de s'adapter au traitement à froid des joints de cuivre, des fils flexibles multi-core sont recommandés pour les câbles secondaires).

5. Après avoir connecté le câble, le bas de l'appareil doit être fermé pour empêcher les petits animaux de ramper dans l'armoire et provoquer des accidents de court-circuit.

6. Après l'installation ou le réglage, avant de mettre en service, les inspections et tests suivants sont nécessaires:

▶ Vérifiez si l'équipement électrique et le câblage de commande installés dans l'appareil répondent aux exigences des dessins d'usine.

▶ Le fonctionnement manuel de divers commutateurs doit être flexible, sans anomalie ni brouillage.

▶ Vérifiez si les actions du mécanisme de verrouillage mécanique et du dispositif de verrouillage électrique sont correctes et fiables, ce qui devrait répondre aux exigences du système.

▶ Vérifiez si la résistance à l'isolation du circuit principal et du circuit de commande répond aux exigences spécifiées.

▶ Vérifiez si l'équipement électrique installé dans l'appareil est en bon contact et répond aux exigences techniques de l'appareil électrique lui-même.

▶ Vérifiez s'il y a une affaire étrangère à l'intérieur de l'appareil et si les vis de montage de différentes pièces sont lâches.

◆ Instructions de fonctionnement pour le MCC à l'arrêt:

(1) Ce n'est qu'après que le bas du tiroir entre correctement dans le guide peut être poussé dans l'armoire, sinon le tiroir sera endommagé ou ne peut pas être retiré.

(2) Voir la figure 4 pour les symboles et les fonctions du panneau des tiroirs 8e / 4 et 8e / 2. La flèche de la position de rupture "O" à la position de travail "I" dans la figure indique que la poignée de fonctionnement doit être poussée d'abord, puis tournée de "O" à "I". Lorsque vous retournez, il n'est pas nécessaire de le pousser, il suffit de tourner la poignée "I" en "O", et après avoir lâché prise, la poignée.

(3) Voir la figure 5 pour les symboles et les fonctions du panneau de tiroir 8E-24E. Lorsque la poignée atteint la position de travail, le mécanisme libère le verrouillage mécanique de l'interrupteur principal, puis l'interrupteur principal peut être fermé et ouvert. Cependant, lorsque l'interrupteur principal est fermé, la poignée du mécanisme de verrouillage ne peut pas être utilisé. Il y a une petite couverture en plastique sur la porte dans le coin inférieur droit qui rencontre le signe, qui est le mécanisme de déverrouillage de la porte. Le processus de fonctionnement est le suivant: lorsque le tiroir est en position de travail, si vous souhaitez ouvrir la porte, retirez d'abord la petite couverture, puis insérez le tournevis dans le trou et déplacez le verrou en vers le bas pour ouvrir la porte. Assurez-vous de couvrir le petit couvercle en plastique après avoir ouvert la porte, sinon le niveau de protection d'origine sera détruit.

● Transport et stockage des appareils

▶ L'appareil n'est pas autorisé à basculer et à subir des vibrations graves.

▶ La plaque d'angle de transport doit être utilisée lors de la levée de l'appareil après le déballage, et l'angle inclus de deux fils et cordes en acier doit être ≤1200. Si un chariot élévateur, un rouleau ou un pied de biche est utilisé, il n'est pas autorisé à être effectué directement sur le sous-trame de l'appareil.

▶ Lorsque l'appareil est installé en place, si vous souhaitez déplacer la position sur une courte distance, vous pouvez le prouver aux quatre coins du châssis.

▶ Les produits et pièces électriques ne peuvent pas être démontés à volonté dans l'appareil.

▶ La pluie doit être empêchée de se mouiller et la température ambiante doit être conforme aux dispositions pertinentes de cet échantillon.

● Exhaustivité des produits

L'armoire de distribution de puissance basse tension de type MNS est attachée avec la liste d'emballage, le certificat de produit, le manuel d'instructions du produit et les dessins nécessaires, et la clé de porte et les pièces de rechange fournies en fonction de la liste de support sont jointes.
