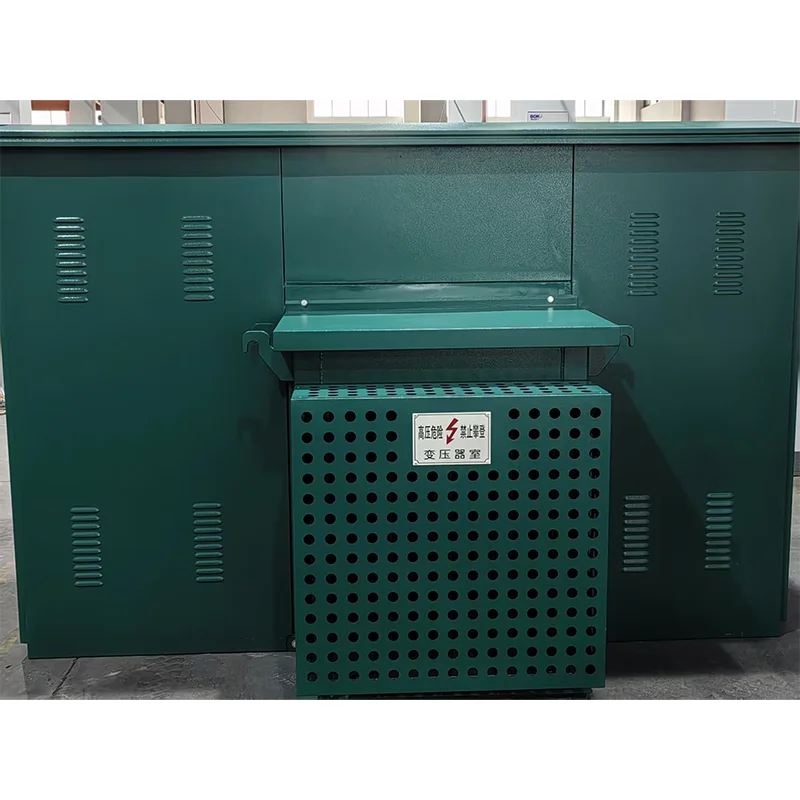

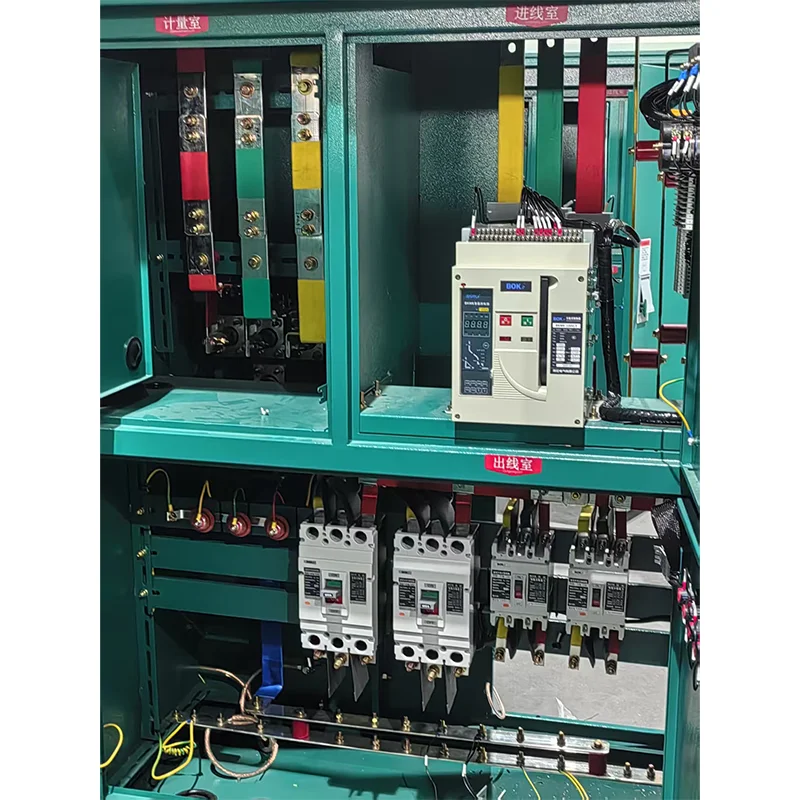

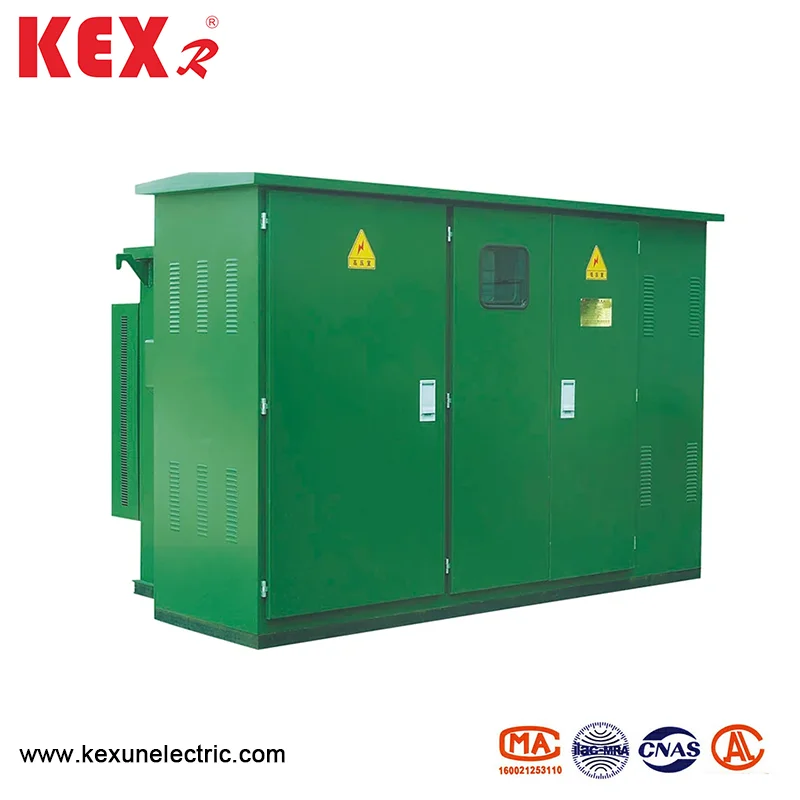

Transformateur de boîte américain préinstallé

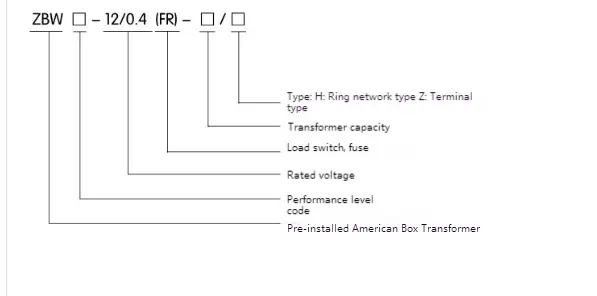

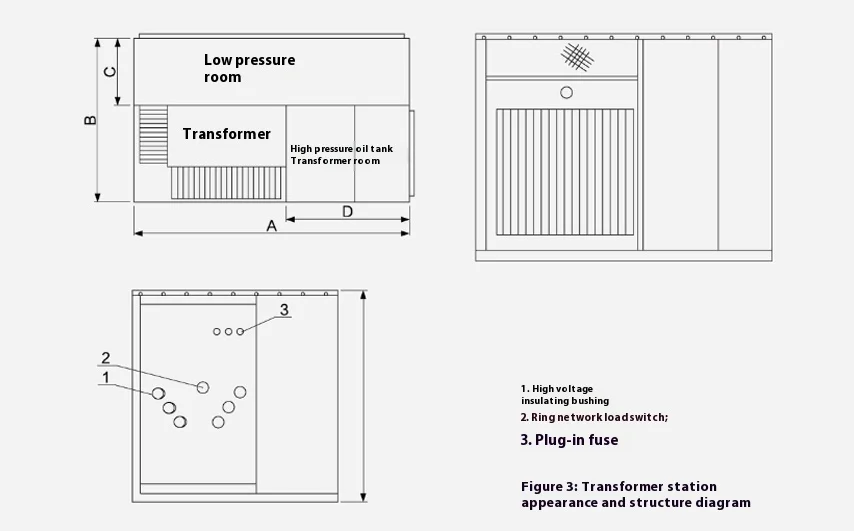

Modèle et signification

● Conditions d'utilisation environnementales

◆ Température de l'environnement: le transformateur de boîte américain préinstallé doit être utilisé dans l'environnement entre -30 ~ 40 ℃

◆ Altitude: en dessous de 4000m

◆ Viette du vent: en dessous de 34 m / s

◆ Humidité: l'humidité relative quotidienne moyenne ne dépasse pas 95%; La valeur d'humidité relative mensuelle ne dépasse pas 95%

◆ Niveau antichoc: l'accélération horizontale ne dépasse pas 0,4 m / s², et l'accélération verticale ne dépasse pas 0,15 m / s²

◆ Inclinaison d'installation: à moins de 3 °

◆ Environnement d'installation: l'air environnant n'est évidemment pas pollué par des gaz corrosifs et combustibles, et il n'y a pas de vibration violente au site d'installation.

Remarque: Lors de la commande de transformateur de boîte américain préinstallé au-delà des conditions ci-dessus, vous pouvez négocier avec notre entreprise.

● Tableau de paramètres techniques

◆ Transformer

◆ Interrupteur de chargement

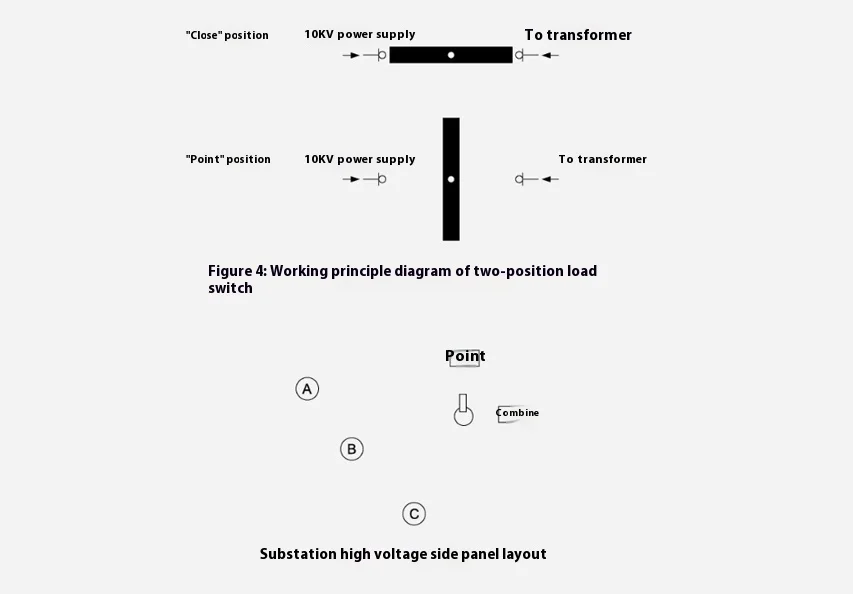

Le commutateur de charge du transformateur de boîte américain préinstallé est un interrupteur de liaison triphasé à huile et à ressort mécanisme de fonctionnement; Il peut être ouvert et fermé avec charge, et sa vitesse d'ouverture et de clôture n'a rien à voir avec la force de fonctionnement. Les types sont à deux stations et à quatre stations T de type T et de type V à quatre stations.

◆ Fuse de protection de sauvegarde

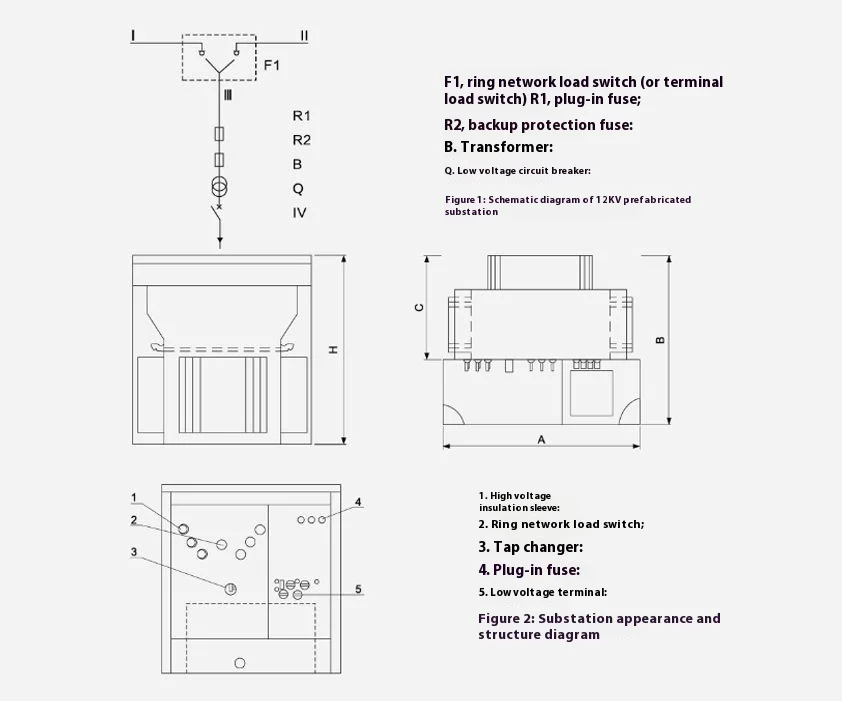

Le fusible du transformateur de boîte américain préinstallé est connecté en série avec le fusible plug-in dans la branche du transformateur (voir R1 et R2 sur la figure 2) pour former un fusible de protection à rangement complet. Il ne souffle que lorsqu'il y a un défaut court-circuit à l'intérieur du transformateur, donc la probabilité de soufflage est très faible. Il est installé dans le réservoir d'huile supérieur et le réservoir d'huile doit être ouvert s'il doit être mis à jour.

◆ Branchez le fusible

1. Le noyau de fusible du transformateur de boîte américain préinstallé a deux caractéristiques de température et de courant, c'est-à-dire que la surcharge se produit à l'extrémité de charge, ou elle fond lorsque la température est trop élevée. Les fusibles de fusibles et de protection de sauvegarde sont utilisés en série, ce qui peut protéger toute la gamme de plusieurs ampères à plusieurs milliers d'ampères, et le courant de rupture maximal est de 50KA.

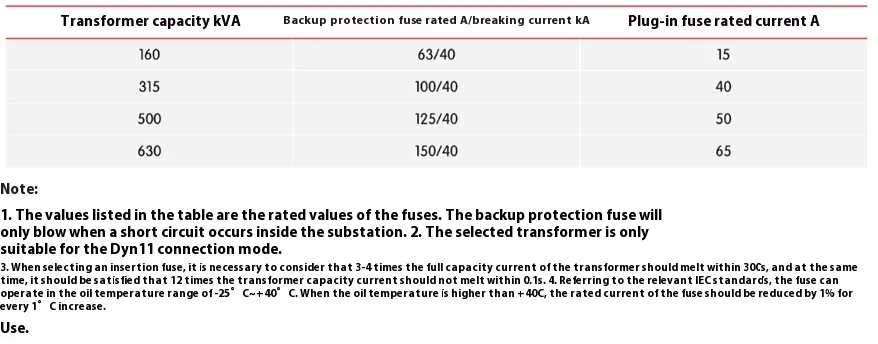

2. La correspondance raisonnable du fusible de sauvegarde et du fusible plug-in affectera directement les performances de l'ensemble du transformateur. Voir le tableau suivant pour une partie des directives de sélection de fusibles dans le transformateur de boîte américain préinstallé de 10 kV pour référence.

3. Le fusible intégré est un élément qui peut remplacer le noyau de fusible à l'extérieur. Lorsque vous remplacez, tirez d'abord l'anneau de traction de la soupape de décharge de pression du réservoir de carburant supérieur pour équilibrer la pression à l'intérieur et à l'extérieur du réservoir de carburant. Afin de garantir la sécurité des opérateurs et de l'équipement, les fusibles rechargeables doivent être branchés et débranchés lorsqu'il n'y a pas de charge. Par conséquent, l'interrupteur basse tension doit être désactivé en premier pour couper la charge complète du côté basse tension. Ensuite, la poignée sur le siège de fusible doit être dévissé avec la poignée de fonctionnement, puis tourné d'environ 90 degrés pour éliminer l'adhésion entre le joint et la paroi extérieure. La fonte du fusible doit être tirée obliquement vers le haut pendant 70 à 80 mm, et elle devrait rester pendant quelques secondes. Une fois que l'huile sur la masse fondue est drainée, la fonte doit être retirée pour éviter les gouttelettes d'huile des autres composants à l'extérieur du réservoir de carburant. Essuyez la surface de la fonte avec un tissu en coton propre, puis remplacez le noyau. Lors du remplacement, assurez-vous de faire attention aux paramètres indiqués sur le noyau fondu, et différents paramètres ne peuvent pas être substitués. Voir la fixation 3 pour les étapes de remplacement. Insérez le noyau fondu après le remplacement dans le support de fusible, et lorsque la poignée du noyau fondu est tournée vers la position de verrouillage, assurez-vous que la rondelle en acier inoxydable est proche du support de fusible, et la poignée est bouclée sur le boss pour garantir que la sous-station est complètement scellée et exempte d'humidité. Ensuite, l'interrupteur basse tension est à nouveau fermé et l'alimentation peut reprendre à ce moment.

4. Par raison que le transformateur de boîte américain préinstallé est un système triphasé, qu'il s'agisse d'un fusible de protection de secours ou d'un fusible plug-in, lorsque la fonte des phases fondait, la fusion triphasée doit être remplacée généralement, sauf s'il peut être déterminé que seule la fonte unique a dépassé le courant de défaut.
