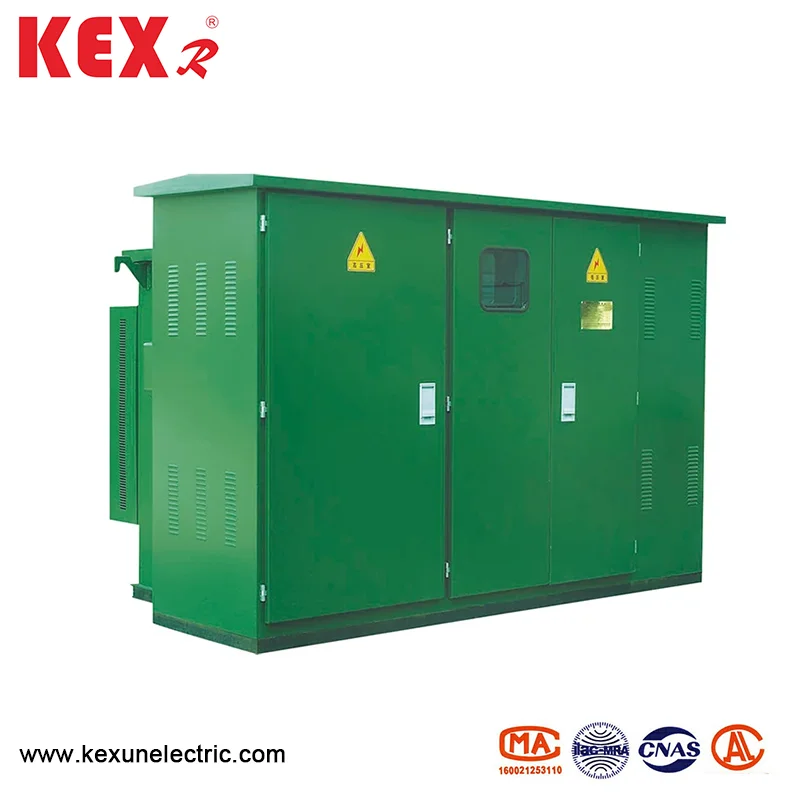

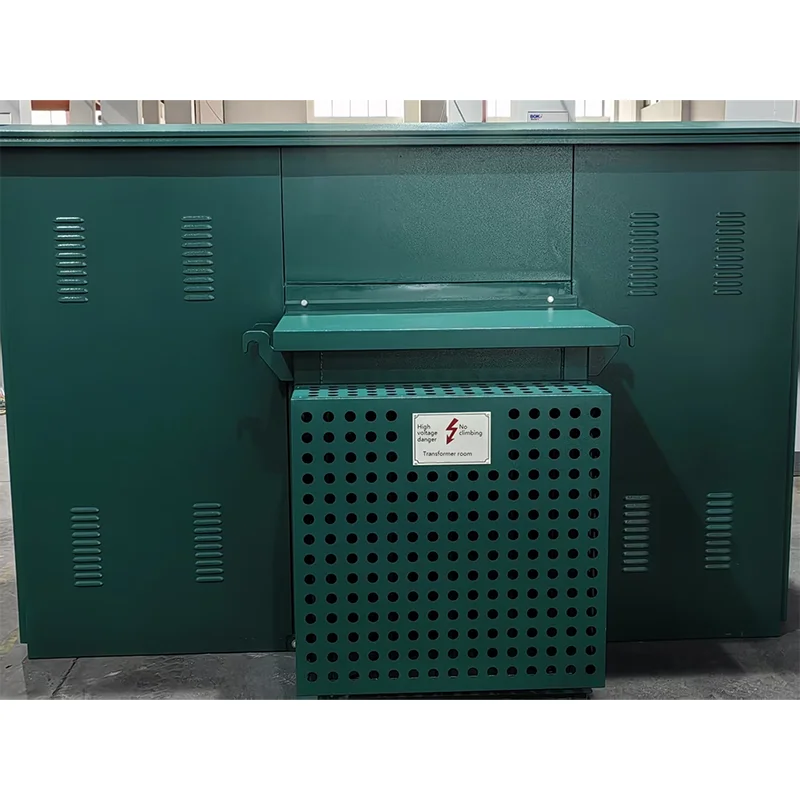

Soupcher de type boîte américaine préinstallé

● Caractéristiques de la structure du produit

◆ La sous-station American Box de type American Box ZBW-12 a une structure compacte et un petit volume, ce qui n'est qu'environ 1/3 ~ 1,5 de celui du transformateur de boîte européen domestique avec la même capacité, réduisant ainsi considérablement l'espace de plancher.

◆ La sous-station adopte une structure entièrement scellée et entièrement isolée, sans distance d'isolation, et protège de manière fiable la sécurité personnelle.

◆ Le câblage à haute tension peut être utilisé pour le réseau annulaire et le terminal, avec un mode d'alimentation flexible et une haute fiabilité.

◆ Excellentes performances du transformateur: faible perte, faible bruit et basse augmentation de température; Capacité de surcharge forte, résistance à court-circuit et résistance à l'impact.

◆ Répondre à toutes sortes d'exigences d'alimentation à basse tension, qui peuvent être sélectionnées en fonction du schéma ou conçues par vous-même.

● Tableau des paramètres techniques

● Fusible

Le côté haute tension de la sous-station préinstallée de type de boîte américaine est fourni avec une protection complète par la série de fusibles de protection de secours et de fusible plug-in, ce qui est simple en principe, économique et fiable; Le fusible de protection de secours est un fusible de courant à haute tension immeuré à l'huile avec une grande capacité de rupture. Ce n'est que lorsque le transformateur échoue en interne, le fusible plug-in est équipé d'un fusible double sensible, qui peut fournir une double protection du courant et de la température. Une fois que le fusible à double sensible a été soufflé, le noyau de fusible peut être facilement remplacé sur le site.

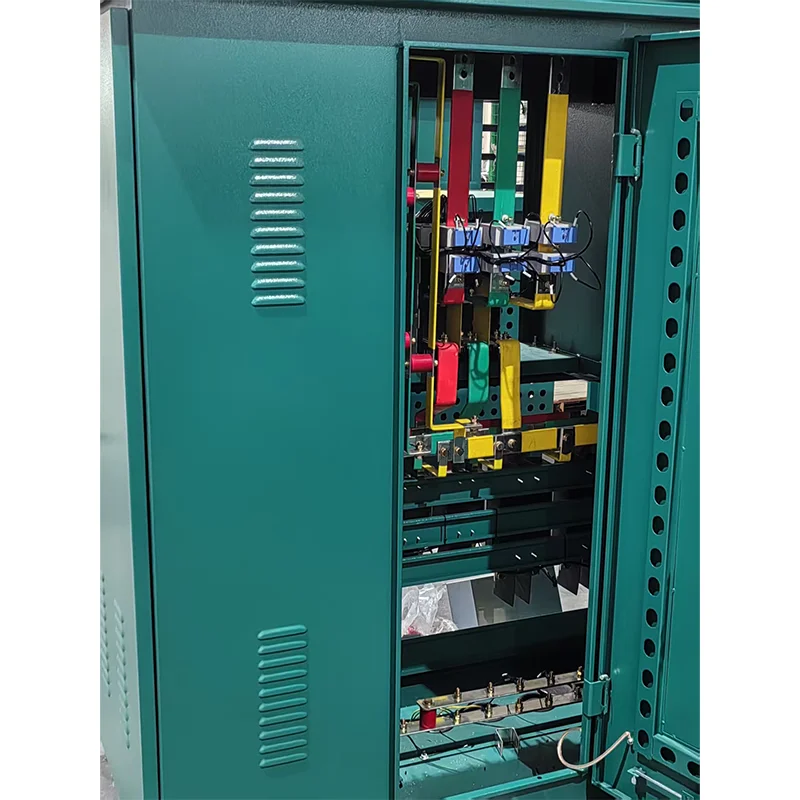

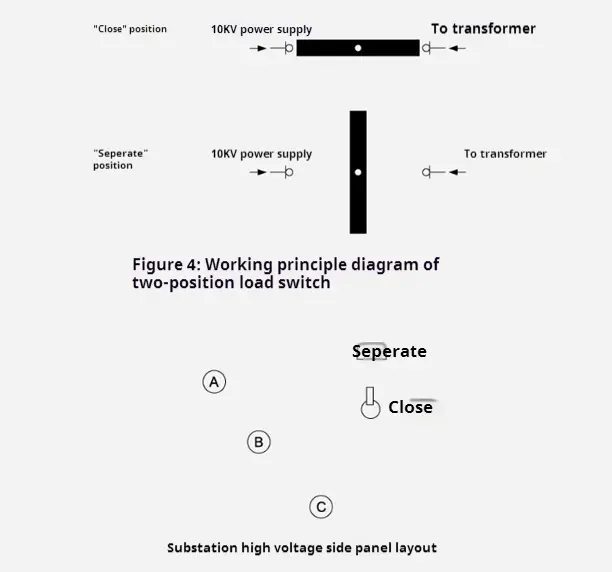

● Structure et séquence d'opération

1. La disposition

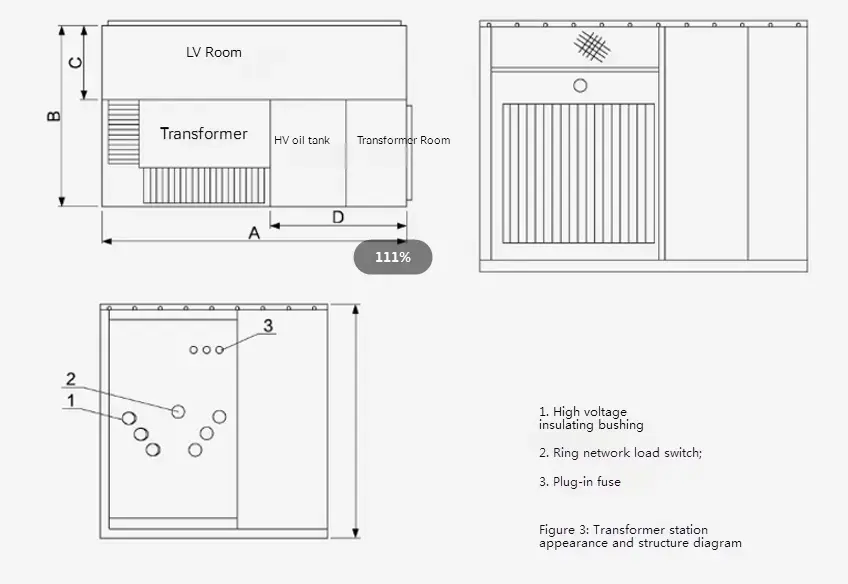

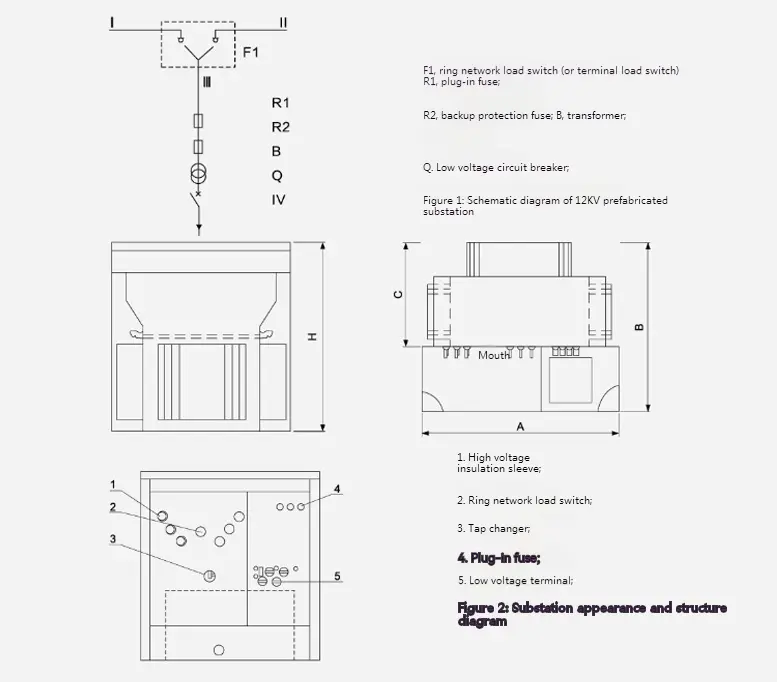

Pour la forme et la structure de la sous-station de type de boîte américaine préinstallée de 10 kV ZBW-12, voir la figure 2 et la figure 3. Le réservoir d'huile est divisé en deux parties: la partie supérieure est le réservoir d'huile haute tension et la partie inférieure est le réservoir d'huile de transformateur. Les deux pièces ne sont connectées qu'électriquement, mais l'huile est bloquée. Le diagramme schématique est illustré à la figure 1, dans laquelle les lignes "i" et "i" sont des mangeoires de réseau de boucle, les branches "LL" sont des branches de transformateur, et "V" est une sortie à basse tension. La sous-station peut être utilisée à la fois dans le système d'alimentation du réseau d'anneau et le système de terminal, et la conversion est très pratique. L'alimentation de la ligne et de la branche "Lⅲ" sont commutées avec le commutateur de charge du réseau d'anneau. Dans le même temps, la borne entrante du côté haute tension du transformateur est équipée de fusibles de protection de secours et de fusibles plug-in pour protéger le défaut et la surcharge de court-circuit et la protection de la température de la branche. Dans le même temps, les dispositifs d'affichage haute tension et les entretoises de foudre peuvent également être installés. L'extrémité basse tension du transformateur est sortie après avoir traversé un mètre et un disjoncteur à basse tension.

Dimensions et poids

2. Le transformateur

SUPPATION DE TYPE AMÉRICAINE AMÉRICAINE KEXR Adopter les transformateurs inondés à l'huile triphasée S9 et S11 S9 et S11 présentent les avantages d'une perte à faible charge, d'une augmentation à basse température, d'un faible bruit et d'une faible hauteur. La perte de chargement et la perte de charge du transformateur sont inférieures à celles du transformateur S9 d'origine, atteignant actuellement le niveau avancé domestique. Le transformateur est d'une structure entièrement scellée, qui isole efficacement la pollution atmosphérique et la dégradation de l'isolation causée par l'humidité. Un coussin d'air de 40 à 90 mm est laissé au sommet du réservoir d'huile, qui peut jouer le rôle de la dissipation de la chaleur et du refroidissement avec les ondulations de la coquille du réservoir d'huile, et peut réduire efficacement la pression interne.

Dimensions et poids

3. Fuse de protection de sauvegarde

Il est connecté en série avec le fusible plug-in dans la branche du transformateur (voir R1 et R2 sur la figure 2) pour former un fusible de protection à pleine portée. Il ne souffle que lorsqu'il y a un défaut court-circuit à l'intérieur de la sous-station, donc la probabilité de soufflage est très faible. Il est installé dans le réservoir d'huile supérieur et le réservoir d'huile doit être ouvert s'il doit être mis à jour.

4. Fuse de plug-in

◆ Son noyau de fusion a une double sensibilité (température et courant), c'est-à-dire qu'il fond lorsque le côté de charge échoue (surcharge ou température excessive). Les fusibles plug-in et la protection de sauvegarde sont utilisés en série, ce qui peut protéger toute la gamme du petit courant (plusieurs fois) au courant important (plusieurs dizaines de kiloamperes), et le courant de rupture maximal est de 50KA.

◆ La correspondance raisonnable du fusible de sauvegarde et du fusible plug-in affecte directement les performances de l'ensemble de la sous-station. Voir le tableau suivant pour une partie des directives de sélection de fusibles dans la sous-station de type de boîte américaine préinstallée de 10 kV pour référence uniquement. Remarque: il ne convient pas à d'autres types de sous-stations.

● Dimension de contribution de type boîte américaine préinstallée
