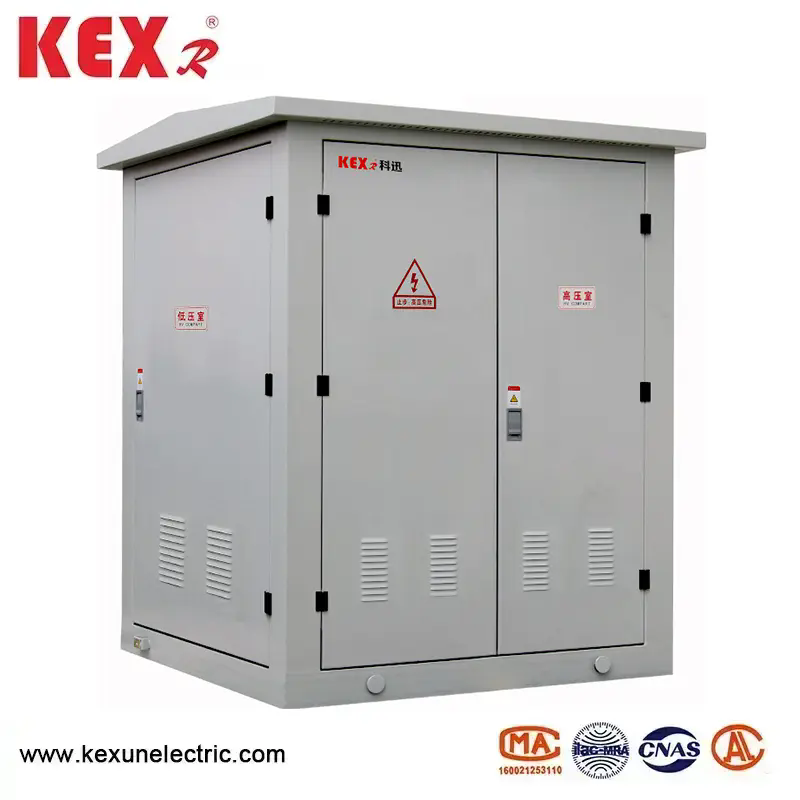

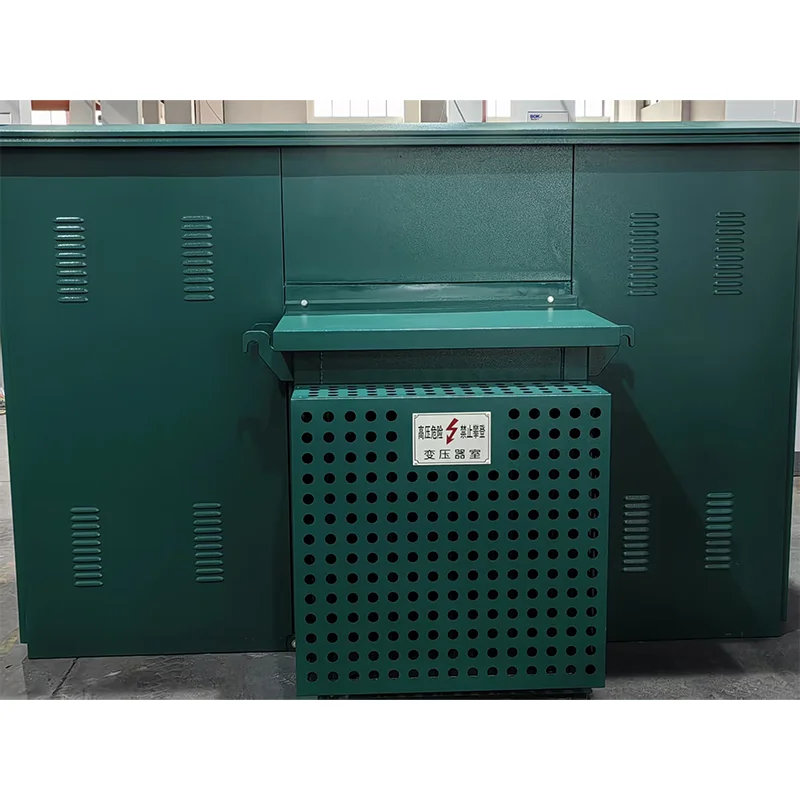

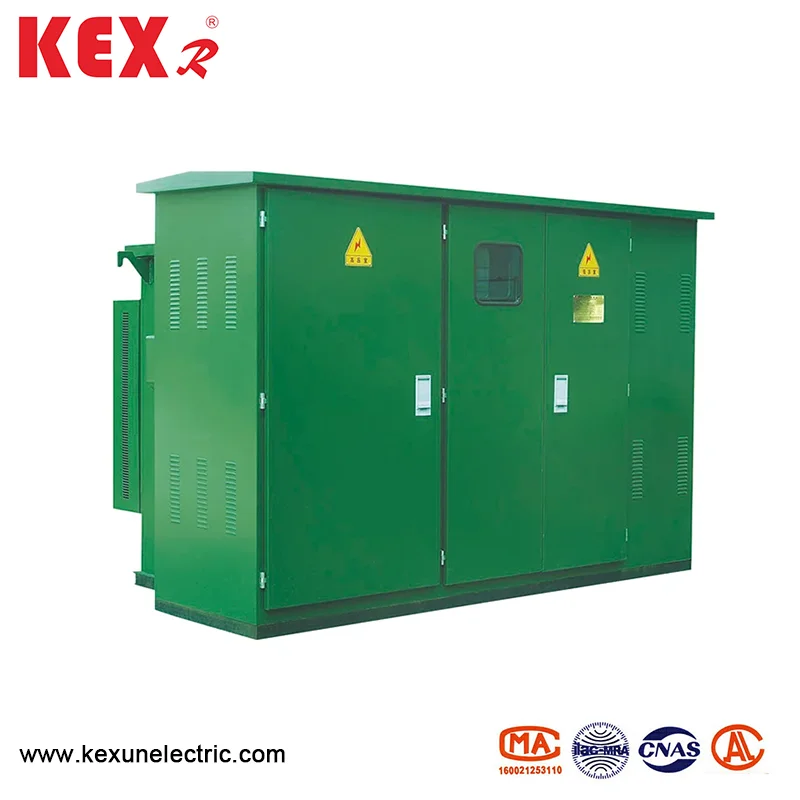

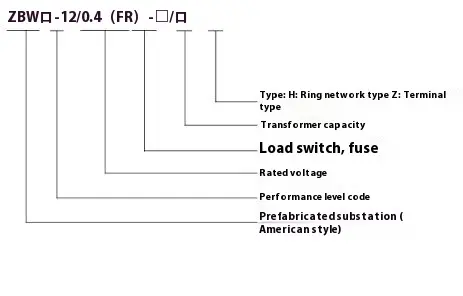

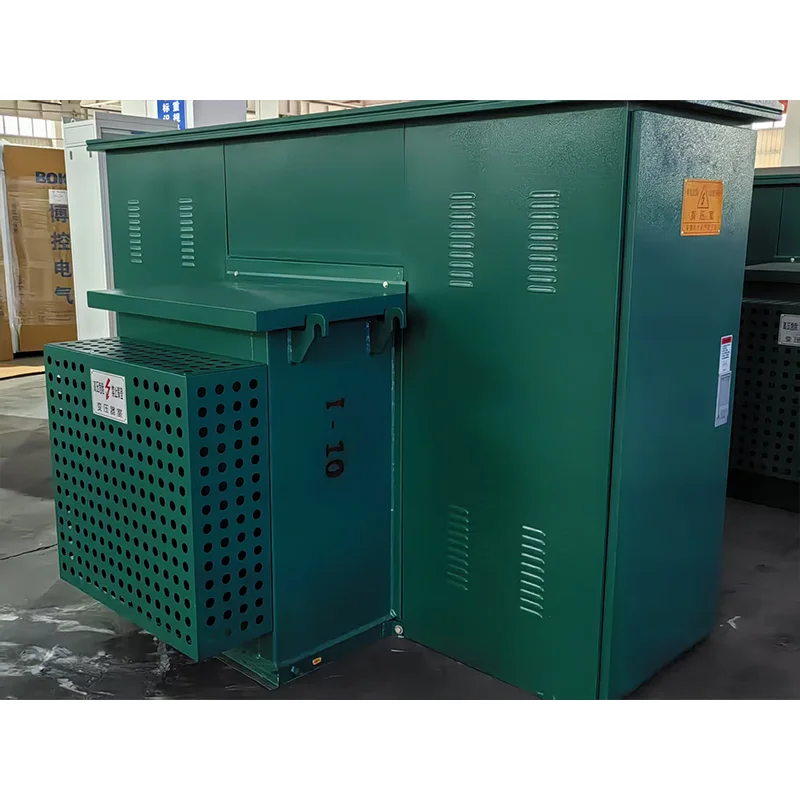

Armoire de type boîte américaine préinstallée

● Avantages du produit

1. L'armoire de type boîte américaine préinstallé a une structure compacte et standard, un petit espace de plancher, bien moins que le type européen avec la même capacité.

2. Structure scellée et isolée, forte sécurité.

3. L'armoire de type de boîte américaine préinstallé adopte des transformateurs avec une perte faible, un bruit faible, une hausse de température à basse température, une forte capacité de surcharge, une résistance à court-circuit et une forte résistance à l'impact assure les performances élevées du produit.

4. Acceptez diverses solutions pour répondre aux besoins personnalisés des clients et gérer différents scénarios d'utilisation.

● Structure de l'armoire

◆ Disposition globale

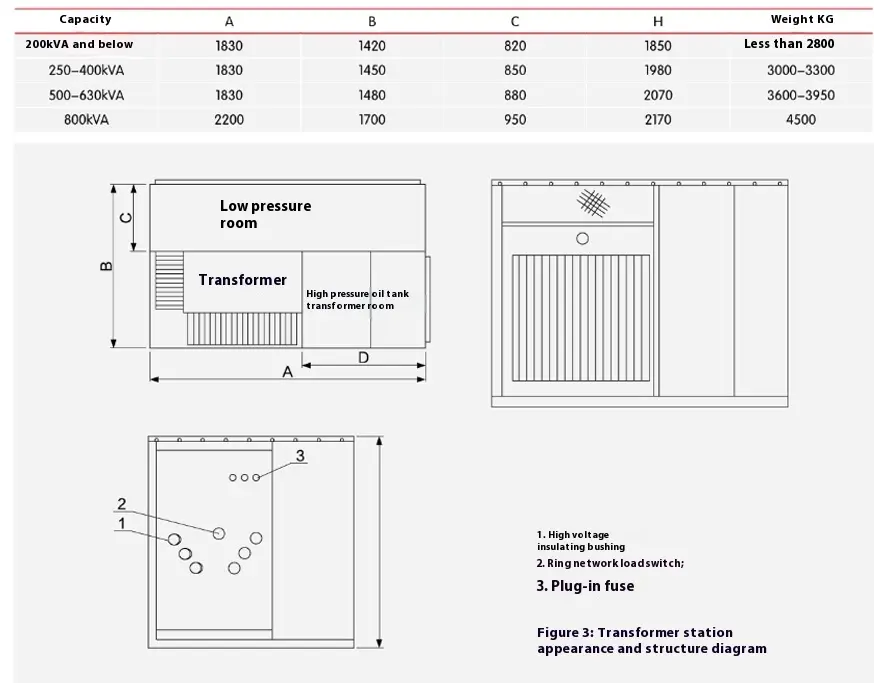

L'apparence et la structure de l'armoire de type boîte américaine préinstallé de 10 kV sont représentées sur les figures 2 et 3. Le réservoir d'huile est divisé en deux parties, la partie supérieure est le réservoir d'huile à haute pression et la partie inférieure est le réservoir d'huile de transformateur. Les deux pièces ne sont connectées qu'électriquement et l'huile est bloquée. Le diagramme schématique est illustré à la figure 1, dans laquelle les lignes "i" et "i" sont des mangeoires de réseau de boucle, les branches "LL" sont des branches de transformateur, et "V" est une sortie à basse tension. L'armoire peut être utilisée dans le système d'alimentation du réseau d'anneau et le système de terminal, et la conversion est très pratique. L'alimentation de la ligne et de la branche "Lⅲ" sont commutées avec le commutateur de charge du réseau d'anneau. Dans le même temps, la borne entrante du côté haute tension du transformateur est équipée de fusibles de protection de secours et de fusibles de plug-in pour protéger le défaut et la surcharge de court-circuit et la protection contre la température de la branche. Dans le même temps, les dispositifs d'affichage haute tension et les entretoises de foudre peuvent également être installés. L'extrémité basse tension du transformateur est sortie après avoir traversé un mètre et un disjoncteur à basse tension.

◆ Transformer

L'armoire de type boîte américaine préinstallé adopte le transformateur à huile triphasé S11 avec une perte à faible perte, une hausse à basse température et un faible bruit est adopté. La structure entièrement scellée isole efficacement la pollution atmosphérique et la dégradation de l'isolation causées par l'humidité. La feuille ondulée de la coque du réservoir d'huile a les fonctions de dissipation et de refroidissement de la chaleur et réduit efficacement la pression interne.

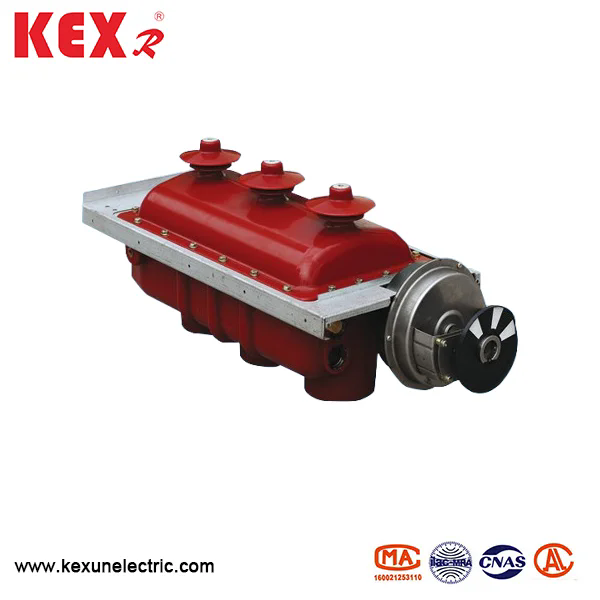

◆ Interrupteur de charge de borne à deux stations

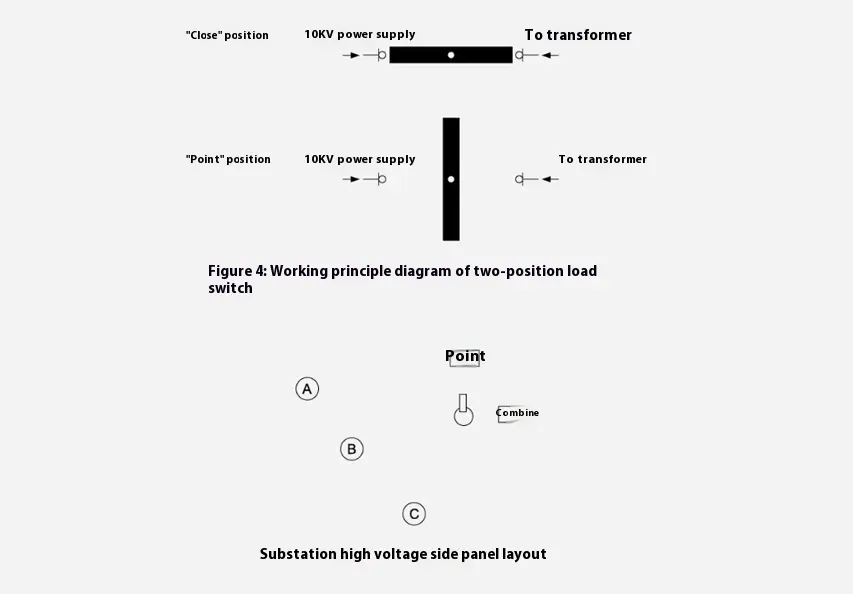

Son diagramme structurel est illustré à la figure 4, dans laquelle "i" est connecté au terminal entrant à haute tension. Pendant le fonctionnement, l'utilisateur insère la poignée de fonctionnement spéciale dans l'arbre rotatif du commutateur de charge et le fait pivoter à 90 degrés dans le sens antihoraire, et le commutateur de charge se transforme en position "OFF". L'interrupteur de charge du terminal ne coupe que la branche du transformateur dans le mode d'alimentation du terminal ou fonctionne lors du remplacement du noyau de fusible enfichable, de sorte que le commutateur de charge négatif du terminal n'a que deux positions de désactivation et de marche, et la force de fonctionnement est également petite en raison de sa petite taille. Afin de réduire la pollution par le pétrole dans le réservoir d'huile, il est suggéré que l'utilisateur désactive l'interrupteur basse tension avant de faire fonctionner l'interrupteur de charge pour réduire la charge côté pression.

◆ Fusible de protection

Le fusible de protection de l'armoire de type de boîte américaine préinstallé est connecté en série avec le fusible plug-in dans la branche du transformateur (voir R1 et R2 sur la figure 2) pour former un fusible de protection complet. Il ne souffle que lorsqu'il y a un défaut court-circuit à l'intérieur de l'armoire, donc la probabilité de soufflage est très faible. Il est installé dans le réservoir d'huile supérieur et le réservoir d'huile doit être ouvert s'il doit être mis à jour.

◆ Insérer le fusible

Son noyau de fusion a une double sensibilité (température et courant), c'est-à-dire qu'il fond lorsque le côté de charge échoue (surcharge ou température excessive). Les fusibles plug-in et la protection de sauvegarde sont utilisés en série, ce qui peut protéger toute la gamme du petit courant (plusieurs fois) au courant important (plusieurs dizaines de kiloamperes), et le courant de rupture maximal est de 50KA.

Note:

1. Tous répertoriés dans le tableau sont des notes de fusibles. Le fusible de protection de sauvegarde est soufflé uniquement lorsqu'il y a un défaut de court-circuit à l'intérieur de l'armoire de type boîte américaine préinstallé.

2. Le transformateur sélectionné convient uniquement au mode de connexion de Dyn11.

3. Lors de la sélection du fusible inséré, il convient de considérer que 3 à 4 fois le courant de capacité complet du transformateur doit être fondu dans les 300s, et en même temps, il doit être convaincu que 12 fois le courant complet du transformateur ne doit pas être fondu lorsque 0,1 s est utilisé.

4. Selon les normes de la CEI, le fusible peut fonctionner dans la plage politique de -25 ℃ ~ + 40 ℃. Lorsque la température de l'huile est supérieure à + 40 ℃, le courant nominal du fusible doit être réduit de 1% pour chaque augmentation de 1 ℃.

◆ Type de coude et tête de câble de type "T"

Les lignes entrantes et sortantes à haute tension de la cabine de type American Box préinstallé de 12 kV adoptent des lignes entrantes et sortantes de câble, et l'alimentation à haute tension est dirigée par le réservoir d'huile par des manchons isolants coulants époxy. Afin de faciliter le test de l'usine et le test d'acceptation de l'utilisateur, les manchons isolants eux-mêmes ont la capacité de résister à la fréquence de puissance de 10 kV avec la tension de tension et l'impulsion de foudre avec tension. Avant d'installer la tête de câble, il est nécessaire de savoir si l'utilisateur nécessite des entretiens de foudre. Si nécessaire, un ensemble de manchons isolants sur les lignes entrantes et sortantes de la boucle adopte le type double passe-passe, et l'autre ensemble adopte un type de passe unique.

Choisissez une tête de câble en forme de coude ou en T qui correspond à la section du câble, nettoyez ses surfaces intérieures et extérieures et la surface de la manche isolante avec de l'éthanol anhydre, appliquez un peu de graisse de silicone à vide 7501 sur la surface du manchon et installez-la en fonction des spécifications d'installation spéciales de la zone de travail du câble. À l'autre extrémité du manchon isolant en double passe, installez un parafo à oxyde de zinc entièrement scellé spécial de la même manière. Voir les instructions pour l'installation de la tête de câble.

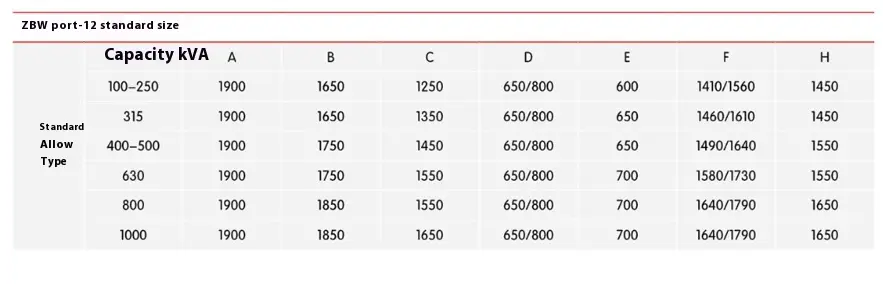

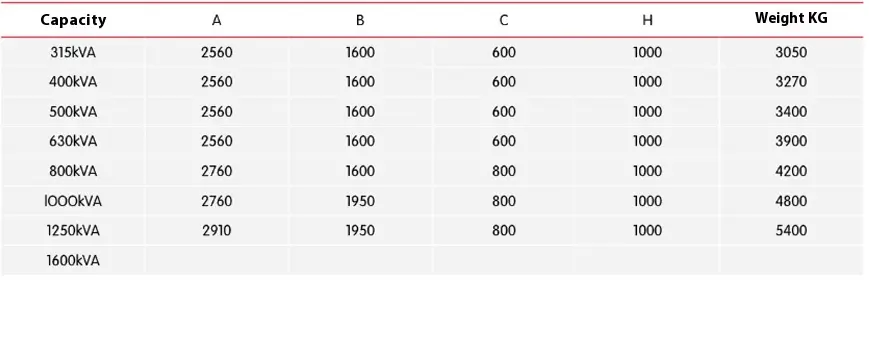

● Dimensions de l'armoire de type boîte américaine préinstallée
