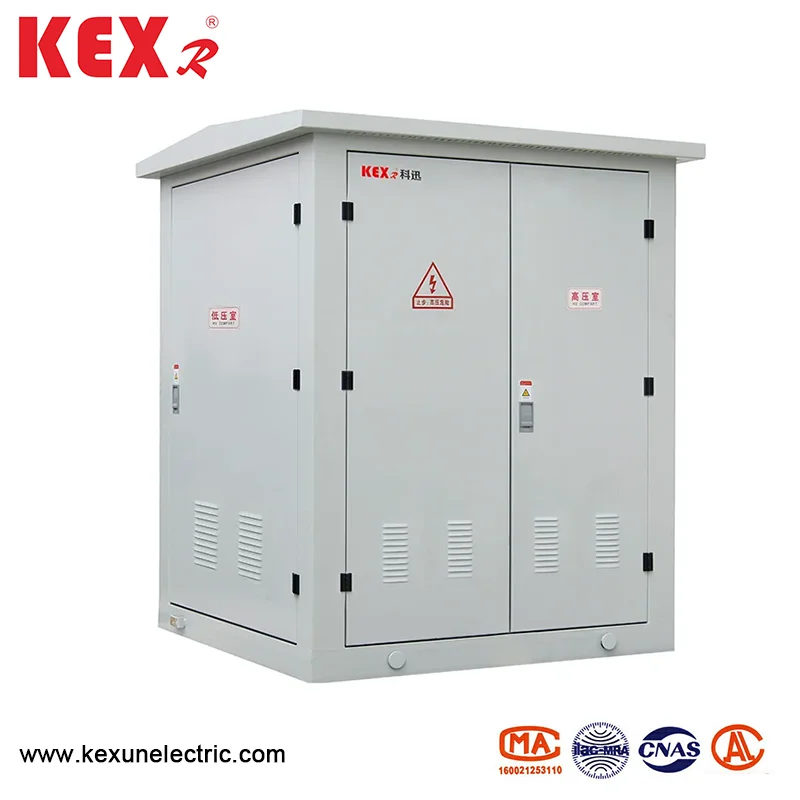

Sous-station de type de boîte européen miniaturisé

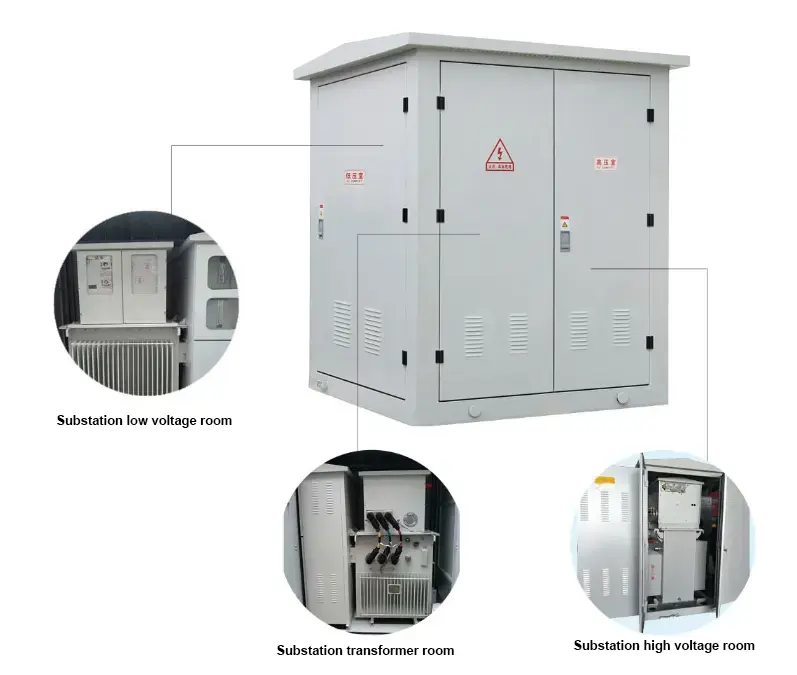

◆ Structure globale

1. YB □ -12 La sous-station de type boîte européenne miniaturisée est principalement divisée en trois parties: Salle d'interrupteur haute tension, salle du transformateur et salle de commutation basse tension, qui peut être transportée séparément.

2. Le produit adopte une conception unique de dissipation de chaleur à grand cycle pour garantir le niveau d'élévation de la température du produit, et un étanchéité séparé entre les pièces ne formera pas d'échange de chaleur entre les pièces.

3. La coque du produit est en plaque en acier inoxydable de haute qualité. Toutes les parties de la structure de la plaque d'acier ont subi un traitement anti-corrosion spécial, et la structure de la plaque en acier inoxydable a une forte résistance à la corrosion et une bonne résistance mécanique.

4. Le produit peut être installé directement à l'intérieur sans fondation de construction supplémentaire, ce qui permet d'économiser le coût et l'espace et est pratique à installer.

◆ Chambre haute tension

Appareillage de commutation rempli de gaz SF6 développé indépendamment par notre entreprise est adopté pour une haute tension, et tous les appareils de commutation et les barres sont scellés dans une boîte en acier inoxydable fermé sans corps chargé exposé à l'extérieur. Opération sûre et haute fiabilité; Conception entièrement modulaire, tous les modules peuvent réaliser le mode de connexion de la sortie latérale et de l'expansion supérieure en fonction des exigences de consommation électrique, et répondre aux besoins du schéma d'alimentation électrique dans la mesure maximale.

◆ Chambre à basse tension

Les lignes d'entrée et de sortie latérales basse tension sont toutes composées de nouveaux disjoncteurs de boîtier moulée, qui sont de petite taille, exempts d'arc et faciles à remplacer. Contrôleur de protection complexe intelligent multifonctionnel et nouveau dispositif intégré de compensation réactive intégrée.

◆ Chambre du transformateur

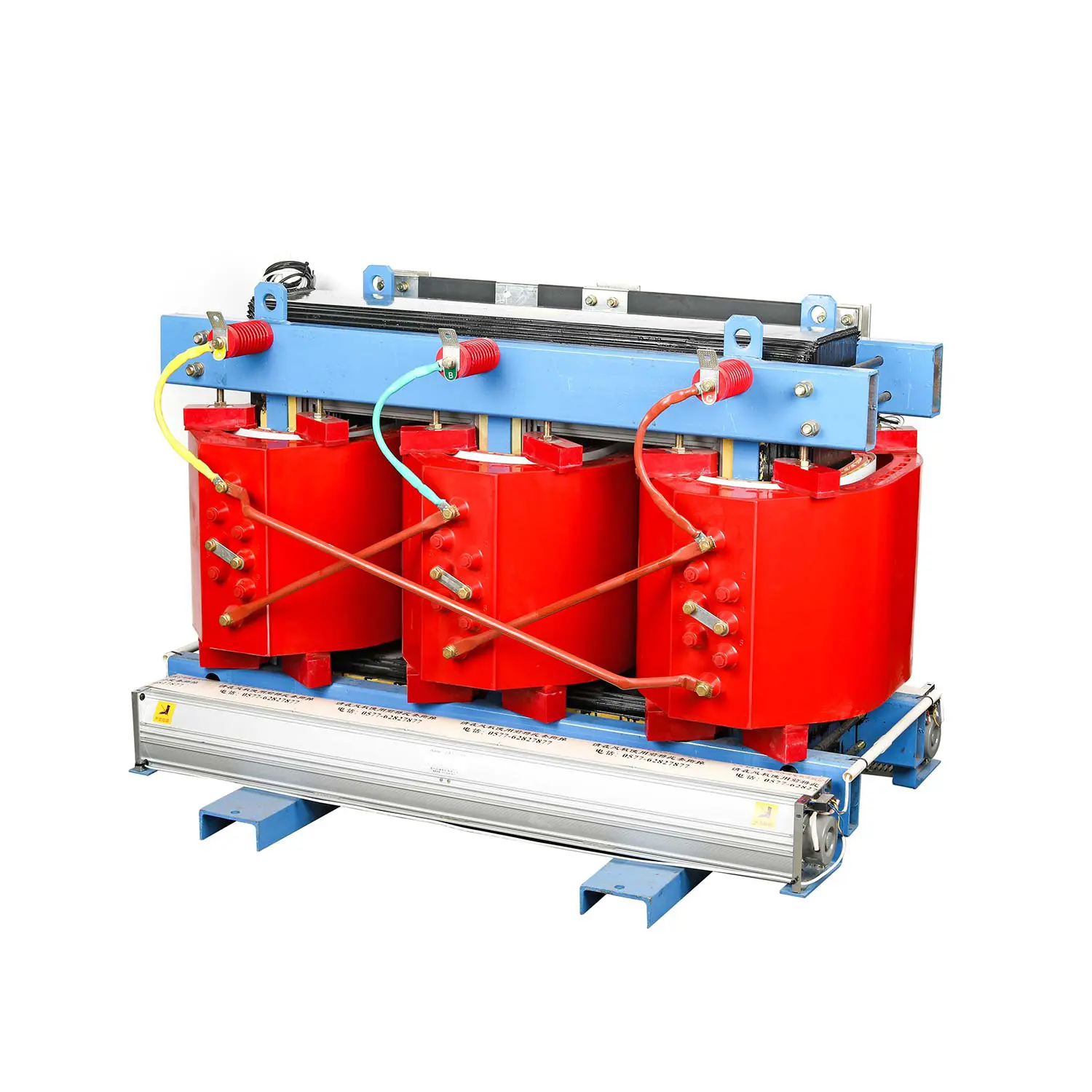

Le transformateur est entièrement isolé avec de la résine époxy, et le niveau d'isolation et de résistance à la chaleur est F, et le transformateur n'a pas de matériaux de support de combustion, et ne produit aucun gaz ou d'autres produits intermédiaires qui ne sont pas propices à l'environnement pendant le fonctionnement, donc il a les caractéristiques d'un bon retard de flamme, d'une protection environnementale et d'une économie d'énergie.

◆ Lien interne

Le transformateur de tension et l'interrupteur solide chinois sont connectés par les accessoires de câbles isolés solides de la société, qui sont complètement isolés et sûrs et fiables

● Fonction et caractéristiques

La chambre à haute tension de la sous-station de boîte européenne miniaturisée est composée d'un interrupteur de charge à haute tension, d'un fusible à haute tension et d'un parafomage de foudre, qui peut arrêter la transmission de puissance et avoir une surcharge et une protection contre les courts-circuits en même temps. La chambre à basse tension est composée d'un interrupteur d'air à basse tension, d'un transformateur de courant, d'un ampères et d'un voltmètre. La sous-station European Miniaturisée adopte la technologie de traitement des principaux et présente une bonne résistance à la corrosion et une résistance à l'usure. Ses avantages sont une combinaison flexible, un transport pratique, une installation et une construction, un faible coût, pas de pollution et un fonctionnement sûr et fiable. Dans le même temps, la sous-station European Box miniaturisée est un appareil avec un degré élevé d'automatisation, et il est conçu intelligemment, qui peut protéger pleinement toutes les pièces et répondre aux besoins des sans surveillance. D'une manière générale, la sous-station European Miniaturisée est le type de transformateur de boîte qui permet d'économiser l'investissement et obtient l'effet le plus rapide.

● La chambre haute tension

La chambre haute tension est généralement protégée par une combinaison d'interrupteur de charge et de fusible. Une fois une phase du fusible qui a fait sauter, les déplacements de liaison triphasés. Les commutateurs de charge sont disponibles en type d'air comprimé, type de vide, type hexafluorure de soufre, etc., qui peut distribuer le mécanisme de fonctionnement et réaliser la mise à niveau automatique; Le fusible est un fusible limitant le courant à haute tension avec un attaquant, qui a une action fiable et une grande capacité de rupture. Voir le tableau ci-dessous pour les principaux paramètres techniques. Pour les transformateurs supérieurs à 800kva, les disjoncteurs à vide tels que Zn12, Zn28 et VS1 peuvent être sélectionnés pour la protection.

● La chambre basse tension

Le côté commutateur principal de la chambre basse tension adopte un disjoncteur universel ou intelligent, qui peut protéger sélectivement le circuit; L'interrupteur de sortie adopte un nouveau type de commutateur de coquille en plastique, qui est de petite taille et court en arc, jusqu'à 30 circuits; Il existe des modes de commutation de contacteur et sans contact pour les utilisateurs.

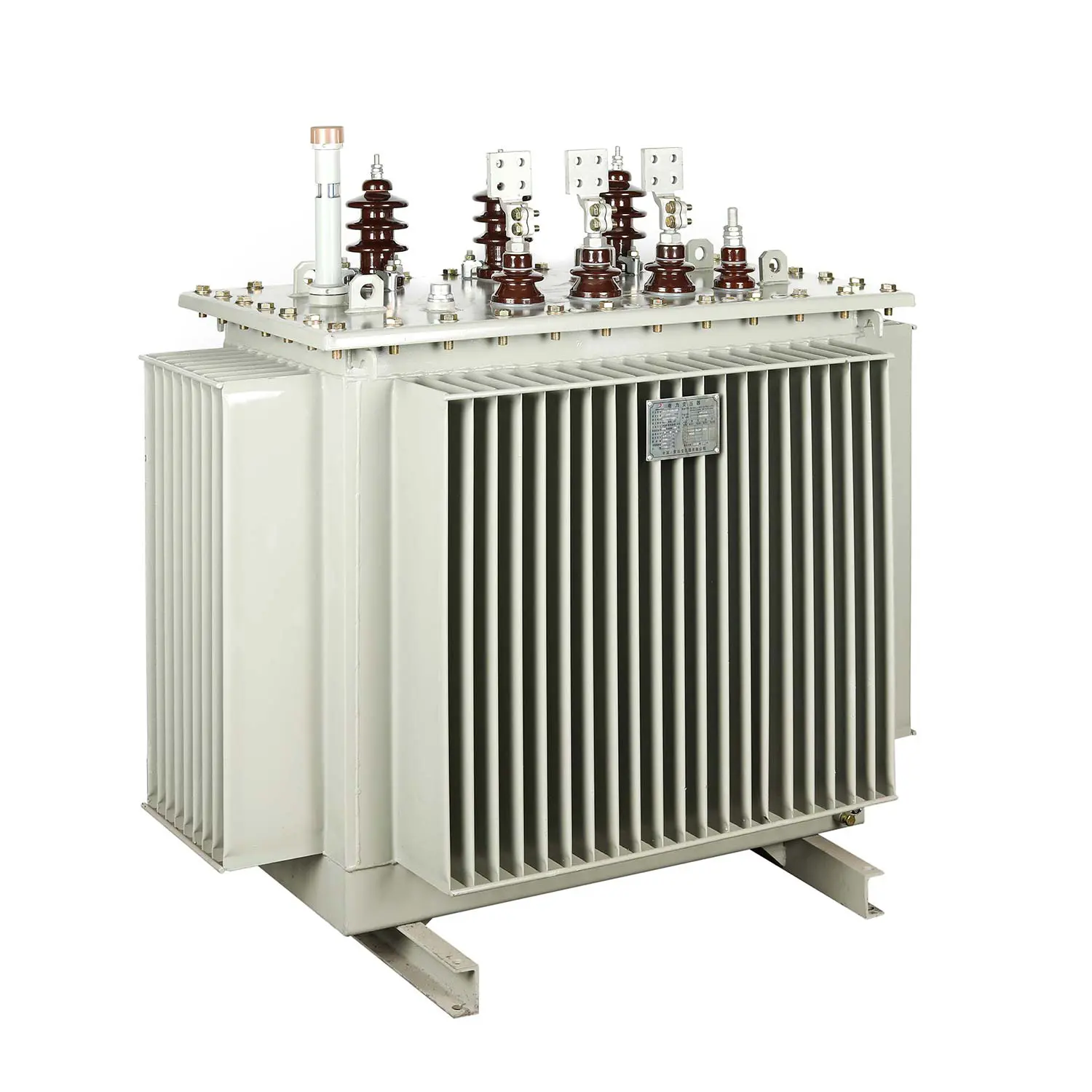

● le transformateur

YB □ -12 sous-station de type de boîte européen miniaturisé Choisissez des transformateurs à faible perte, immense à huile, entièrement scellés S9, S10 et S11, ou choisissez des transformateurs à sec, et le fond est équipé d'un tramway pour faciliter l'entrée du transformateur.

● Tables des paramètres de performance

◆ Paramètres techniques du commutateur de charge

◆ Paramètres techniques du fusible haute tension

◆ Paramètres techniques du disjoncteur à basse tension

● Conditions d'utilisation environnementales

◆ Altitude: la sous-station de type de boîte européen miniaturisée doit être utilisée dans les 4000 m

◆ Température: -25 ~ 40 ℃

◆ Humidité relative: la moyenne quotidienne ne dépasse pas 95% et la moyenne mensuelle ne dépasse pas 90%;

◆ Lieu d'installation: pas de feu, danger d'explosion, poussière conductrice, gaz corrosif chimique et vibrations violentes. Si les conditions ci-dessus sont dépassées, les utilisateurs peuvent consulter notre entreprise.

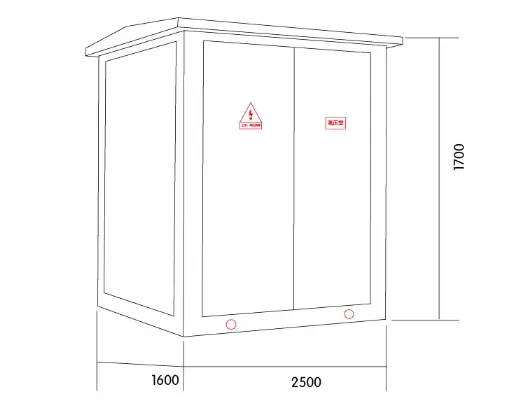

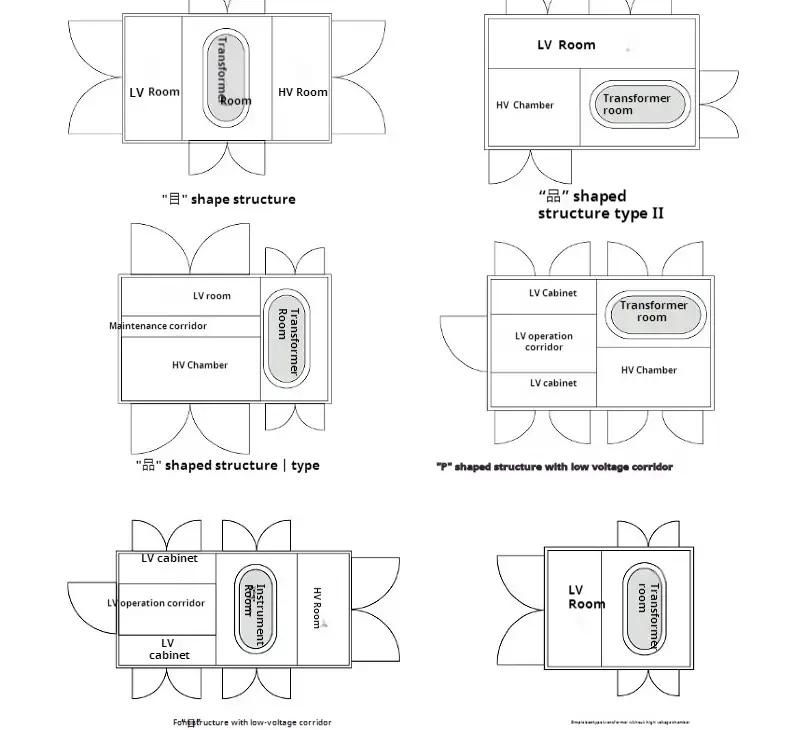

● Diagramme de dimension de mise en page

● Pourquoi choisir KEXR?

◆ Avantages du produit: Notre sous-station de type de boîte européen miniaturisée a de nombreux brevets et a passé diverses certifications (ISO9001,3C, etc.) ， La qualité d'excellente qualité du produit est le fondement de notre pied.

◆ Avantages des prix: Du point de vue du client, KEXR estime que les petits bénéfices, mais un chiffre d'affaires rapide peut faire survivre les entreprises plus longues. Par conséquent, le prix du produit de KEXR est inférieur à la moyenne de l'industrie et nous adoptons une liste de prix étape par étape, et plus d'achats entraîneront plus de remises.

◆ Avantages d'assurance qualité: Nous fournissons une garantie de 12 à 24 mois pour la plupart des produits KEXR, qui dépasse celui de la plupart de nos pairs.

◆ Schéma de personnalisation unique: Compte tenu des besoins individuels des clients, nous pouvons produire des produits personnalisés pour répondre à différents scénarios d'utilisation.
