Pourquoi l'interrupteur de mise à la terre est-il important pour la sécurité électrique?

Les systèmes d'alimentation électrique sont des réseaux complexes qui nécessitent un contrôle précis et des mécanismes de sécurité robustes pour fonctionner de manière fiable. Parmi les nombreux appareils qui assurent la sécurité, leinterrupteur de mise à la terrejoue un rôle essentiel.

Un interrupteur de mise à la terre est un dispositif mécanique spécialement conçu utilisé pour connecter un circuit ou un équipement électrique directement à la Terre (terre). Ce faisant, il fournit un chemin à faible impédance pour le courant, garantissant que toute charge résiduelle, courant de défaut ou tension induite est déchargée en toute sécurité dans le sol. Cela empêche les chocs électriques accidentels, les dommages aux équipements et les risques opérationnels.

Les interrupteurs de mise à la terre ne sont pas en continu pendant le fonctionnement de l'équipement. Au lieu de cela, ils sont opérés dans des scénarios spécifiques, tels que:

• Pendant l'entretien ou la réparation de lignes à haute tension.

• Lors de l'isolement de l'équipement de la grille pour l'inspection.

• Dans les situations d'urgence pour débarrasser de l'énergie résiduelle.

Sans interrupteur de mise à la terre, les techniciens seraient exposés à des tensions dangereuses même après la déconnexion des circuits. Cela en fait un composant non négociable dans les réseaux de distribution d'énergie, les sous-stations et les usines industrielles.

Quelles fonctions et applications les interrupteurs de mise à la terre servent-ils?

Comprendre les fonctions d'un interrupteur de mise à la terre aide à expliquer pourquoi il est largement adopté dans le secteur de l'alimentation.

Fonctions primaires

1. Assurance de la sécurité
   En mettant la mise en œuvre des charges résiduelles, les interrupteurs de mise à la terre éliminent le risque d'électrocution accidentelle pendant la maintenance.

2. Protection du système
   Des équipements tels que les transformateurs, les appareils de commutation et les barres de bus sont sauvegardés à partir de surtensions transitoires et d'induction statique.

3. Fiabilité opérationnelle
   L'utilisation régulière des interrupteurs de mise à la terre garantit que les systèmes électriques sont isolés efficacement, ce qui donne la confiance aux opérateurs et aux ingénieurs.

4. Conformité aux normes
   Les normes internationales et locales, telles que la CEI 62271, nécessitent des interrupteurs de mise à la terre dans certains environnements à haute tension.

Applications clés

• Sous-tenues à haute tension: Utilisé pour la mise à la terre des bus et la déconnexion des sections en toute sécurité.

• Systèmes de distribution de tension moyenne: Protège le personnel de maintenance pendant les réparations.

• Plantes industrielles: Sécurise de grandes machines et des équipements sensibles à partir de surtensions inattendues.

• Fermes d'énergie renouvelable: Dans les fermes éoliennes et solaires, les interrupteurs de mise à la terre aident à isoler les onduleurs et les transformateurs pour l'inspection.

Paramètres techniques des commutateurs de mise à la terre

Ces paramètres déterminent à quel point un commutateur de mise à la terre spécifique est approprié pour une application. Par exemple, un interrupteur de mise à la terre de 36 kV avec un courant de trait de courte durée de 31,5 ka conviendrait aux systèmes industriels à tension moyenne, tandis que les sous-stations à ultra-tension nécessitent des cotes plus élevées.

Que devriez-vous considérer lors du choix d'un interrupteur de mise à la terre?

Le choix de l'interrupteur de mise à la terre droit ne consiste pas seulement à faire correspondre les cotes de tension. Il s'agit d'évaluer les environnements opérationnels, les normes de sécurité et l'intégration du système.

Facteurs clés à considérer

1. Tension et notes de courant

   • Assurer la compatibilité avec la tension nominale du système et les niveaux de courant de défaut.

   • Un décalage pourrait compromettre la sécurité ou entraîner une défaillance prématurée.

2. Capacité de support

   • Vérifiez les notes de courant à court de temps et de pic.

   • Cela garantit que l'interrupteur de mise à la terre peut gérer les courants de défaut sans dommage.

3. Environnement de fonctionnement

   • Pour les sous-stations extérieures, les modèles résistants aux intempéries et résistants à la corrosion sont essentiels.

   • Pour le SIG (appareil de commutation isolée en gaz), des interrupteurs de mise à terre compacts spécialisés sont nécessaires.

4. Mécanisme de fonctionnement

   • Les types manuels sont rentables pour les petites installations.

   • Les versions motorisées ou à ressort sont préférées dans des sous-stations automatisées.

5. Normes et certifications

   • La conformité avec la CEI 62271 ou les normes nationales équivalentes garantissent la fiabilité et l'acceptation mondiale.

6. Exigences de maintenance

   • Optez pour des conceptions avec des pièces mobiles minimales et des caractéristiques d'inspection faciles pour réduire les temps d'arrêt.

Avantages de sélection de l'interrupteur de mise à la droite

• Sécurité des travailleurs améliorée avec une mise à la terre fiable.

• Amélioration de l'efficacité opérationnelle due à une réduction des retards de maintenance.

• Plus grande conformité aux normes réglementaires.

• Durée de vie prolongée de l'équipement associé.

FAQ communs sur les interrupteurs de mise à la terre

Q1: Quelle est la différence entre un interrupteur de mise à la terre et un interrupteur de déconnexion?
R: Bien que les deux soient des dispositifs de sécurité, un interrupteur de déconnexion isole une section d'un circuit sans le mettre à la terre. Un interrupteur de mise à la terre, en revanche, relie la section isolée directement à la terre, garantissant qu'aucune tension résiduelle ou induite ne reste. Les deux sont souvent utilisés ensemble dans des installations à haute tension pour maximiser la sécurité.

Q2: Quelle maintenance a besoin d'un interrupteur de mise à la terre?
R: Une inspection régulière est recommandée pour vérifier l'usure mécanique, la corrosion et l'intégrité de l'isolation. La lubrification des pièces mobiles, les tests fonctionnels des mécanismes de fonctionnement et la vérification des connexions de mise à la terre sont essentiels. Selon l'utilisation et l'environnement, les intervalles de maintenance peuvent aller de chaque année à tous les trois ans.

Quel rôle les commutateurs de mise à la terre joueront-ils dans l'avenir des systèmes d'alimentation?

Le secteur de l'énergie évolue rapidement avec l'intégration des énergies renouvelables, des réseaux intelligents et de la surveillance numérique. Les interrupteurs de mise à la terre évoluent également pour répondre à ces nouvelles demandes.

Tendances futures de la technologie des commutateurs de mise à la terre

• Intégration de surveillance intelligente: Les interrupteurs de mise à la terre avancés sont désormais intégrés à des capteurs qui surveillent l'état de fonctionnement, les courants de défaut et la résistance de contact en temps réel.

• Conceptions compactes: Avec un espace à une prime dans les sous-stations urbaines, les conceptions compactes isolées en gaz deviennent de plus en plus courantes.

• Notes plus élevées pour les énergies renouvelables: Les fermes éoliennes et solaires éprouvent souvent des fluctuations de charge, nécessitant des interrupteurs de mise à la terre avec des performances dynamiques plus élevées.

• Focus sur la durabilité: Les fabricants explorent les matériaux et les conceptions respectueux de l'environnement qui réduisent l'empreinte carbone de l'équipement d'appareillage.

Pourquoi les interrupteurs de mise à la terre restent indispensables

À mesure que les réseaux électriques deviennent plus complexes, les risques associés aux courants de défaut, aux tensions induites et aux risques d'entretien augmentent également. Les interrupteurs de mise à la terre resteront la pierre angulaire de la sécurité électrique, garantissant que les ingénieurs et les techniciens peuvent travailler en toute confiance dans des environnements à haute tension.

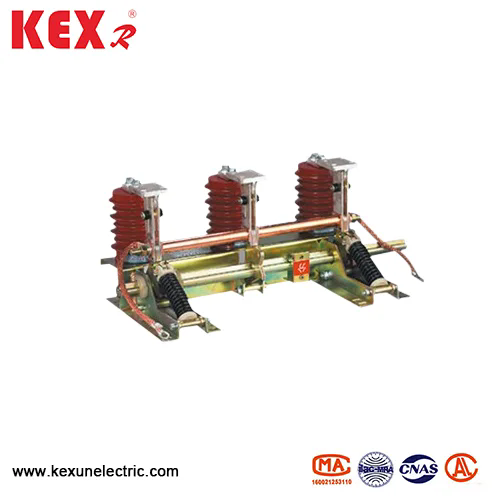

ÀKexun, nous livrons des interrupteurs de mise à la terre conçus aux normes les plus élevées de sécurité, de durabilité et de performances. Notre portefeuille couvre une large gamme de classes de tension, de mécanismes de fonctionnement et de configurations, nous permettant de servir les services publics de puissance, les usines industrielles et les projets d'énergie renouvelable dans le monde. Chaque commutateur est conçu avec précision pour répondre aux normes internationales tout en s'adaptant aux exigences spécifiques de différents marchés.

Pour des spécifications détaillées, une consultation sur des solutions personnalisées ou des demandes en vrac, nous vous accueillons àContactez-nousAujourd'hui et découvrez comment les interrupteurs de mise à la terre KEXUN peuvent améliorer la sécurité et la fiabilité de vos systèmes électriques.
