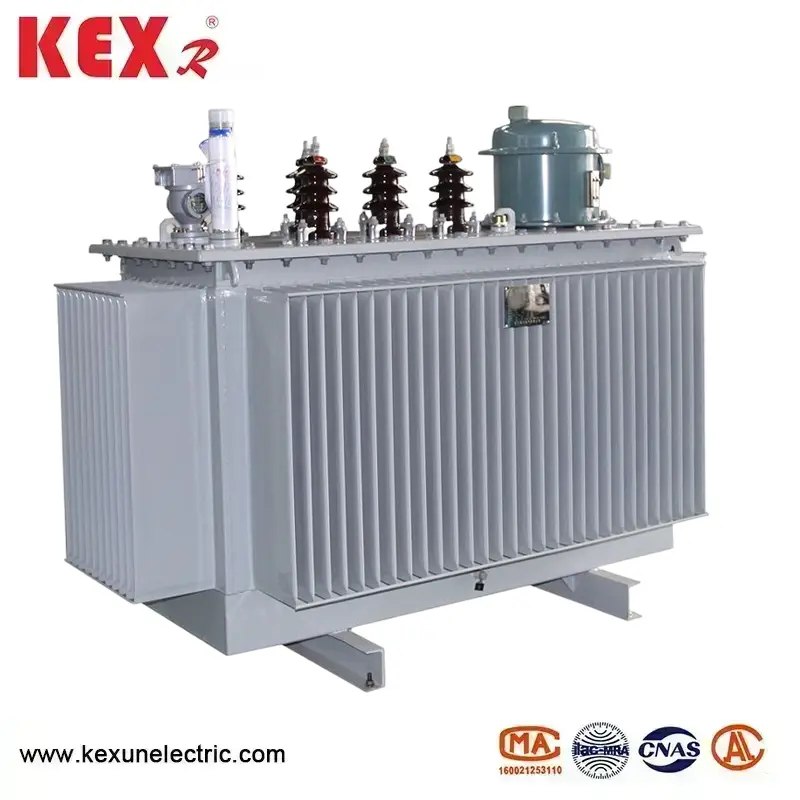

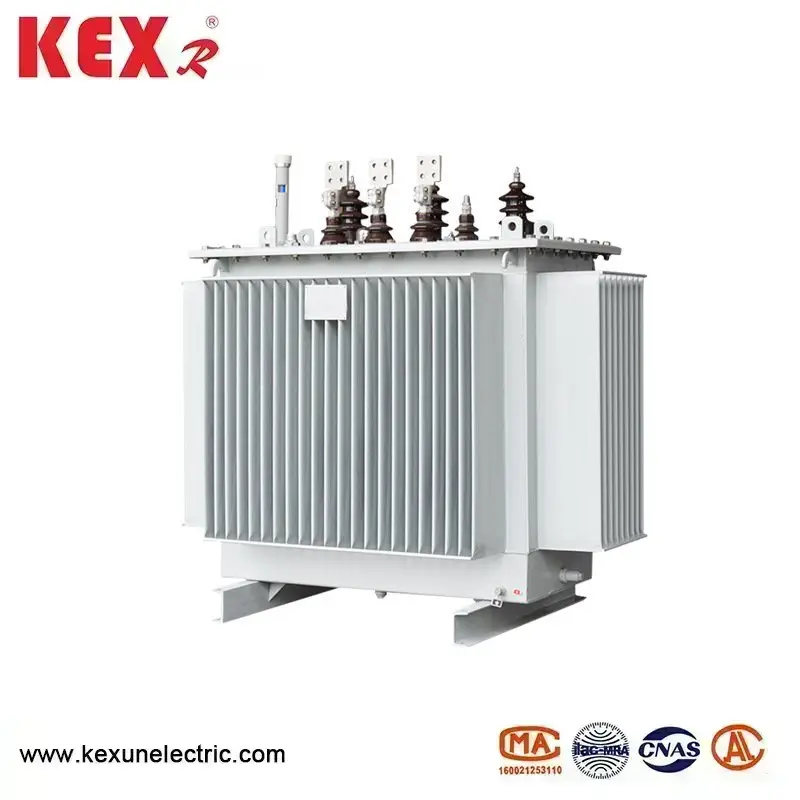

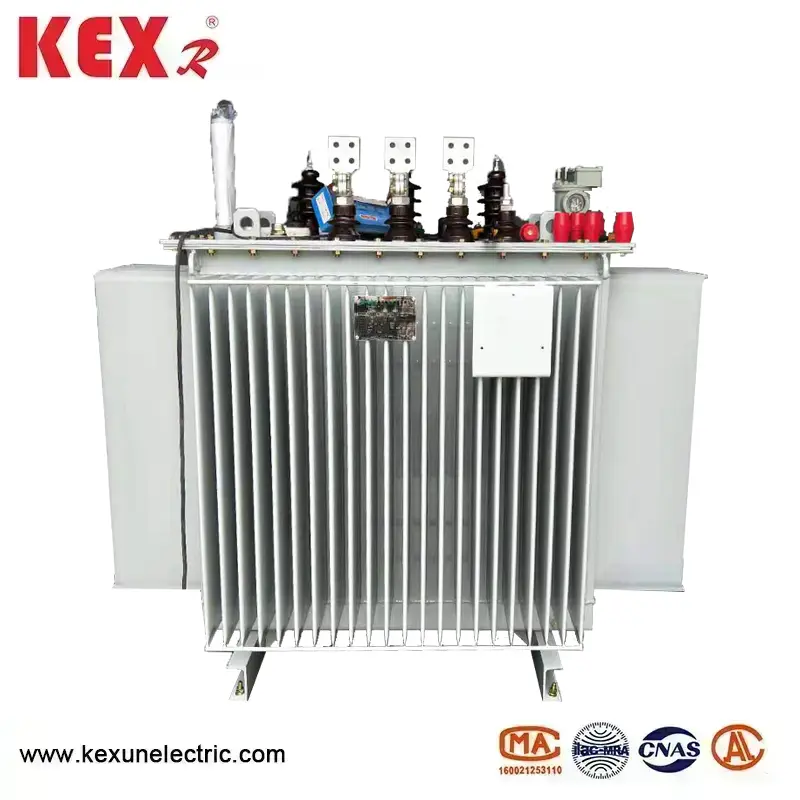

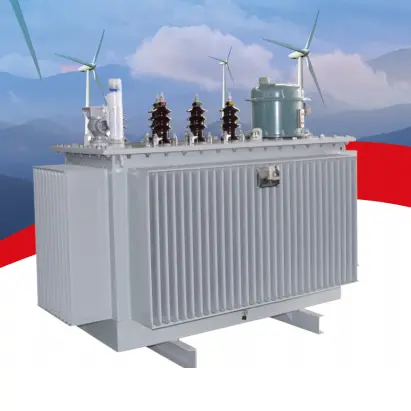

Transformateur de régulation à haute tension

● Caractéristiques principales du transformateur de régulation haute tension

▶ L'appareil global a une grande capacité, une faible perte, une petite taille et est facile à installer et à entretenir;

▶ Ajustez automatiquement l'équipement du changeur de prise en trois phases sur le robinet en suivant les modifications de tension, avec un fonctionnement fiable et une précision de réglage haute tension

▶ La référence de tension, le retard d'action, la plage admissible et la limite de fréquence peuvent être ajustées selon les besoins, et les paramètres sont flexibles et pratiques;

▶ Affichez le nombre d'actions d'engrenage et l'équipement actuel du changeur de robinet SVR, avec des indications pour l'équipement le plus élevé et le plus bas

▶ équipé d'une protection de la limite supérieure et inférieure de l'engrenage, fonction de limite de temps d'action, améliorant efficacement la fiabilité du produit

▶ Le contrôleur a des fonctions de protection contre la tension et sous tension. Lorsque la ligne est dans une tension supérieure ou à l'état de tension. Le contrôleur se verrouille automatiquement; Assurer le fonctionnement sûr des changeurs de tapis de charge

▶ Le contrôleur adopte les puces de contrôle de qualité industrielle, qui ont une forte fiabilité, une forte capacité anti-ingérence et peuvent s'adapter à des environnements extérieurs durs;

▶ Les fonctionnalités principales du transformateur de régulation haute tension équipées d'une interface de communication RS485, les paramètres du contrôleur peuvent être affichés et modifiés à 30 mètres du point d'installation via le module de communication sans fil.

▶ La télécommande de la carte Cloud ou SM peut également être ajoutée.

● En utilisant des conditions de transformateur de régulation haute tension

▶ Altitude: ≤ 2000m

▶ Température environnementale: -25 ° C ~ + 45 ° C

▶ Humidité relative: moins de 90%

▶ Capacité de prévention de la pollution: niveau LLL

▶ Inclinaison d'installation: <2%

 Il n'y a pas de pollution ou de milieu corrosif autour de l'appareil qui affecte sérieusement ses performances d'isolation, et il n'y a pas de risque d'incendie ou d'explosion sur le lieu de travail, et aucune vibration sévère.

● Transformateur de régulation à haute tension répond aux normes

◆ Normes de conception de la production

▶ JB8749-1998 Exigences techniques générales pour les régulateurs de tension

▶ GB1094-2013 Transformers de puissance

▶ GB / T6451-2008 Paramètres techniques et exigences pour les transformateurs de puissance immergés en trois phases

▶ Directives pour la sélection des transformateurs de puissance (GB / T17468-1998) GB10230-2007 sur Charge Tap Changeur

▶ Directives pour l'application de Charge Tap Changers (GB / T1058-1989) O DL / T572-2010 0 PERSEUR ▶ Règlements pour les transformateurs de puissance

◆ Normes de base pour une utilisation

La tension du point d'installation du régulateur de tension automatique de la ligne SVR répond aux exigences du National Standard GB / T12325-2008 pour l'écart de tension d'alimentation: la somme des valeurs absolues des déviations positives et négatives de la tension d'alimentation de 35 kV et ne doit pas dépasser 10% de la tension nominale; L'écart admissible de la tension d'alimentation triphasée de 20 kV et moins est de + 7% de la tension nominale; L'écart admissible de la tension d'alimentation monophasée 220 V est de + 7% et -10% de la tension nominale.

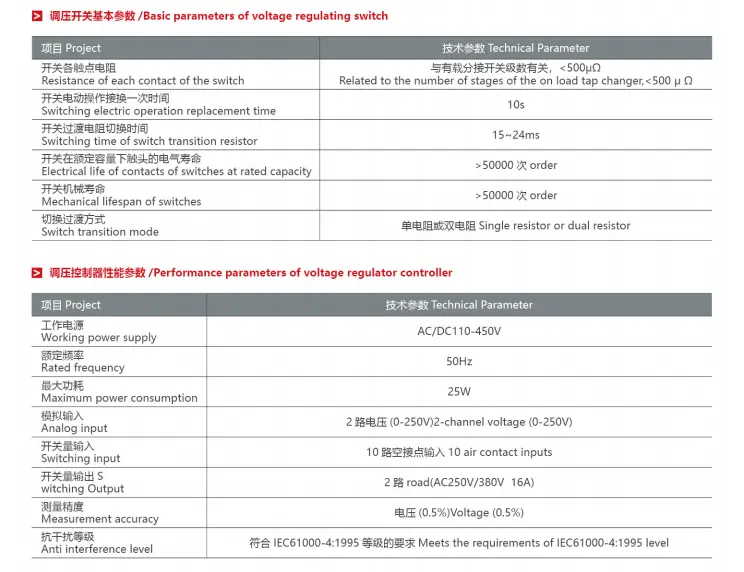

◆ Paramètres techniques du transformateur de régulation haute tension de type SVR

● Instructions d'installation du transformateur de régulation haute tension à haute tension

1. L'installation du produit est la responsabilité de l'utilisateur et le fournisseur peut envoyer du personnel de service après-vente sur le site pour obtenir des conseils.

2. Une fois l'équipement en place, un fil de mise à la terre doit être utilisé pour la mise à la terre multi-points. La résistance à la mise à la terre ne doit pas dépasser 4 ohms, et la profondeur de l'organisme de mise à la terre enfoui sous terre doit être conforme aux exigences de mise à la terre des réglementations de puissance.

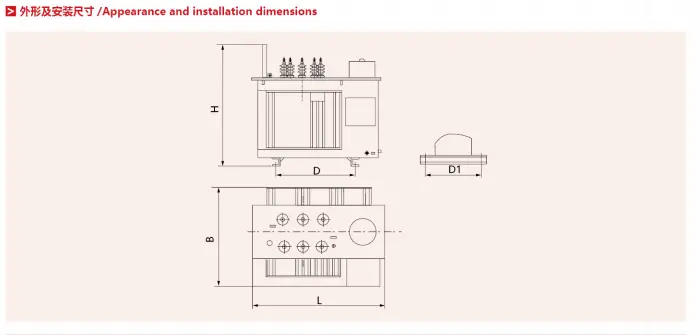

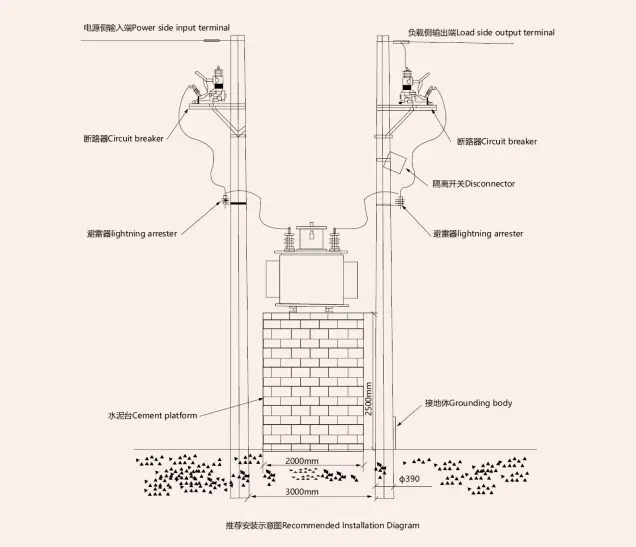

Le diagramme de référence d'installation est le suivant:
