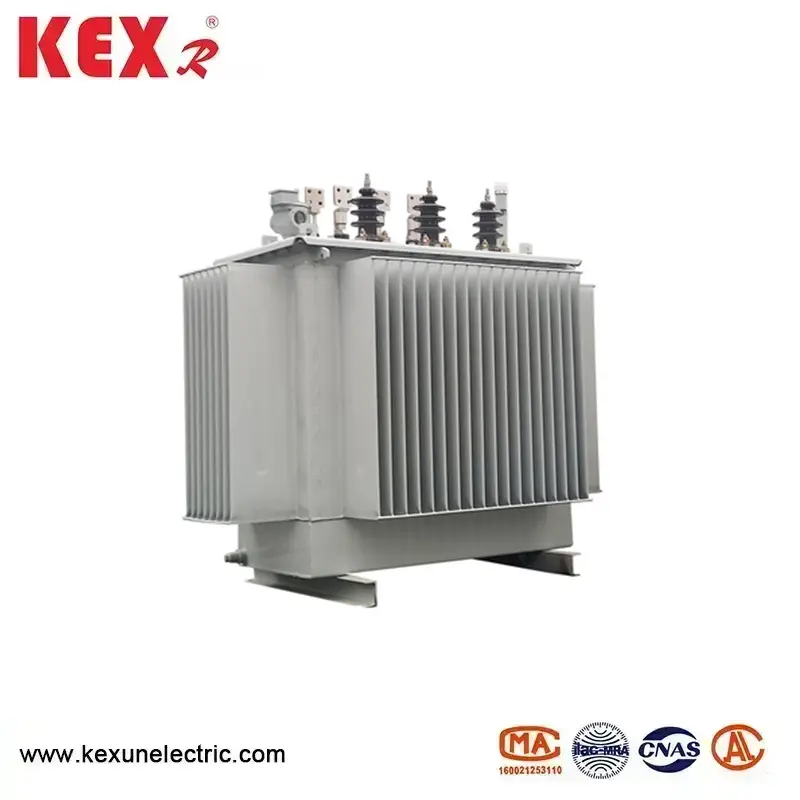

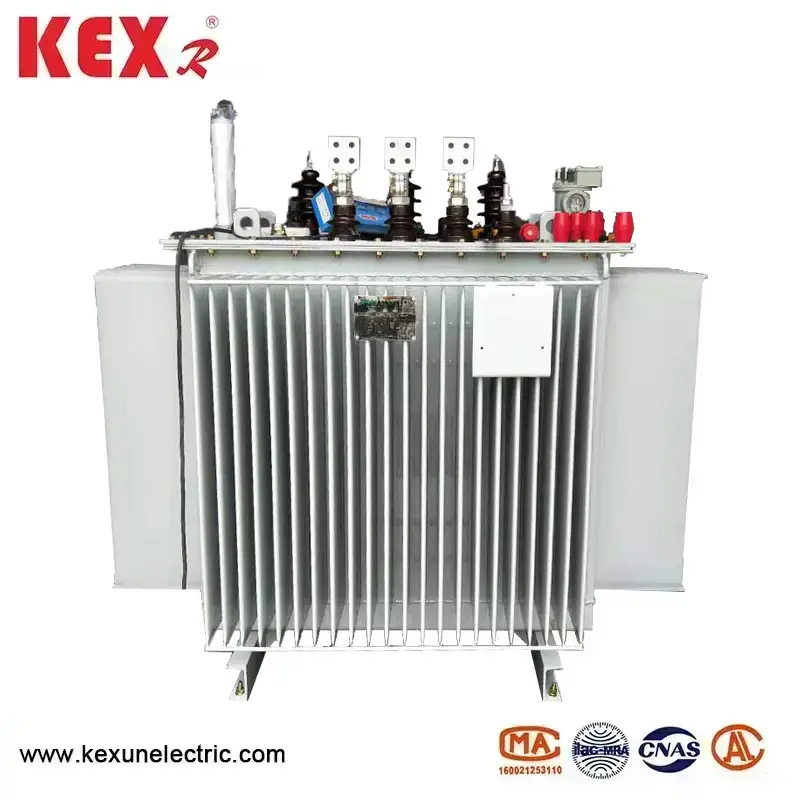

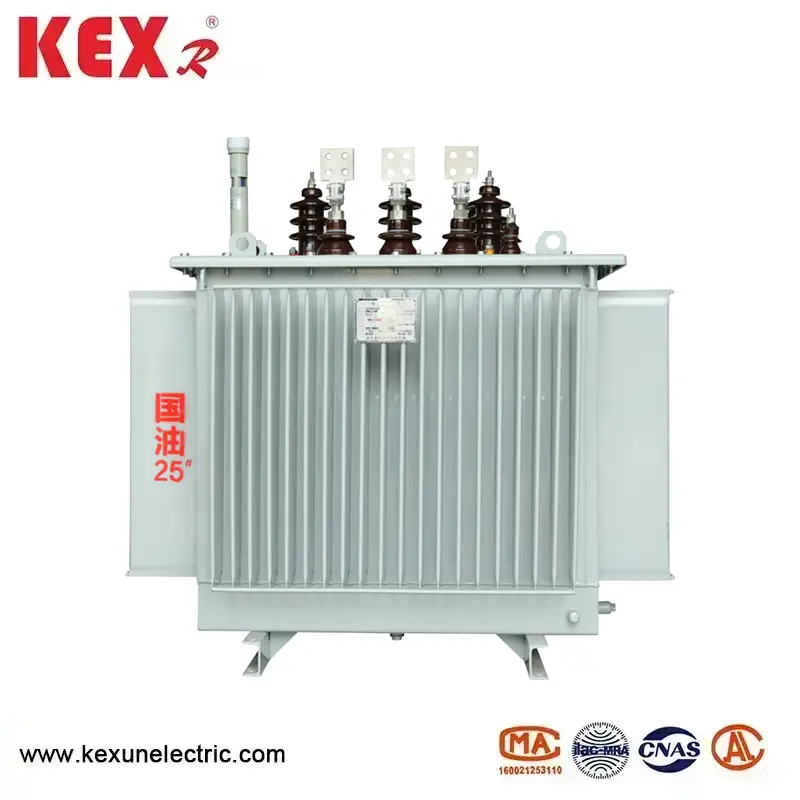

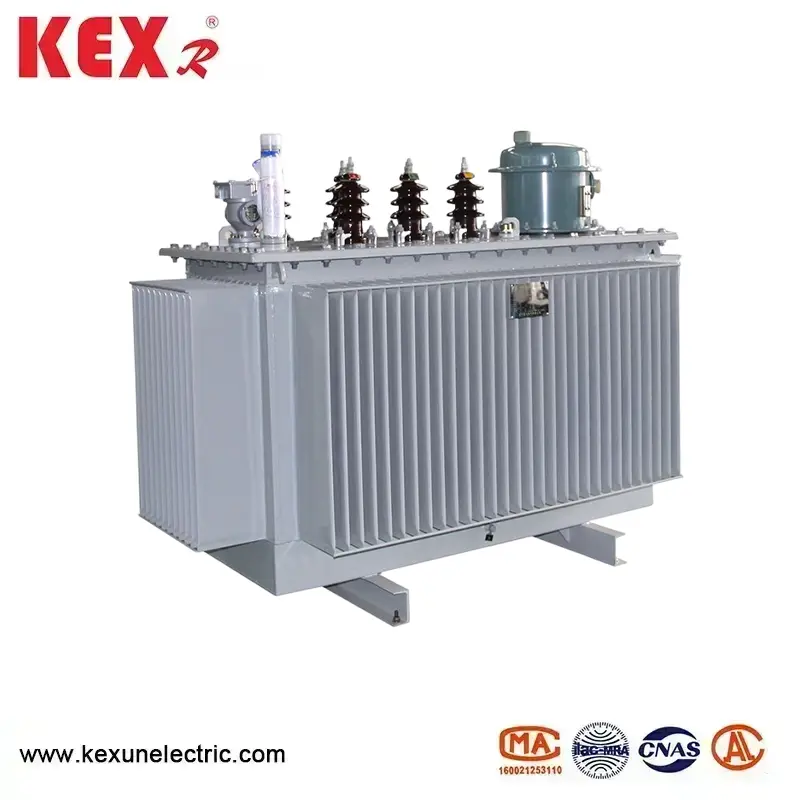

Transformateur immergé dans l'huile

●Conditions d'utilisation du transformateur immergé dans l'huile

▶Altitude ne dépassant pas 1000m ;

▶Température ambiante :

▶Température maximale+40 'C ;

▶La température moyenne du mois le plus chaud est de + 30 "Co Température moyenne annuelle maximale+20°▶La température extérieure minimale est de -25C

● Le transformateur immergé dans l'huile est conforme aux normes

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Sélection de matériaux de haute qualité

▶ Notre transformateur immergé dans l'huile choisit un fil de cuivre d'arbre à oxygène avec une résistivité plus faible et subit une série de traitements de surface supplémentaires pour le rendre plus lisse, sans bavures ni coins pointus, ce qui entraîne une perte de charge plus faible et des performances électriques plus fiables du transformateur. Sélectionnez des tôles d'acier au silicium de haute qualité et, avec l'amélioration du niveau de performance, utilisez des tôles d'acier au silicium avec une perte unitaire inférieure pour réduire la perte à vide des transformateurs.

▶ Sélectionnez des composants d'isolation en bois lamellé de haute qualité qui ne se fissureront jamais, même sous l'action d'un courant de court-circuit.

restera intact.

▶ Choisissez une huile de transformateur qui a été profondément filtrée, avec des niveaux d'eau, de gaz et d'impuretés plus faibles, ce qui rend le fonctionnement du transformateur plus fiable.

▶ Sélectionnez des matériaux d'étanchéité en caoutchouc de haute qualité pour prévenir efficacement le vieillissement et éliminer les fuites.* Toutes les matières premières sont soumises à un contrôle de qualité et tous les fabricants de matières premières sont soumis à un examen strict conformément à la norme nationale IS09000.

◆ Rentable

Les transformateurs immergés dans l'huile de la série s9 ont réduit les pertes à vide, les pertes de charge et les courants à vide de 10 %, 24 % et 46 % respectivement par rapport à la série S7, ce qui entraîne une réduction de 19 % des coûts d'exploitation. Sur la base de la série s9, les produits de la série S11 ont réduit la perte moyenne à vide de 30 % ; Le courant à vide diminue de 70 à 85 % par rapport au S9 ; L'augmentation moyenne de la température est réduite de 10K et la durée de vie du produit est plus que doublée. Même dans des conditions de surcharge de 20 %, il peut encore fonctionner pendant une longue période ; La réduction moyenne du bruit pendant le fonctionnement du produit est de 2 à 4 décibels.

◆ Entièrement scellé

Le « M » dans S11 (M) R représente que le réservoir d'huile adopte une structure entièrement scellée. Par rapport aux transformateurs immergés dans l'huile ordinaires, les transformateurs de distribution entièrement scellés éliminent les réservoirs de stockage d'huile et remplacent les conduites d'huile par des ailettes ondulées comme composants de refroidissement et de dissipation thermique. Le réservoir d'huile ondulé est constitué de plaques minces laminées à froid de haute qualité sur une ligne de production dédiée et les ailettes ondulées peuvent se dilater et se contracter avec le volume d'huile du transformateur, isolant ainsi le transformateur de l'atmosphère, empêchant et ralentissant la dégradation de l'huile et l'humidité de l'isolation, améliorant la fiabilité opérationnelle et un fonctionnement normal sans entretien.

La surface du réservoir de pétrole ondulé est traitée par dégraissage, élimination de la rouille et phosphatation avant d'être recouverte d'une peinture à trois épreuves, adaptée à une utilisation dans les environnements métallurgiques, pétrochimiques, miniers et autres.

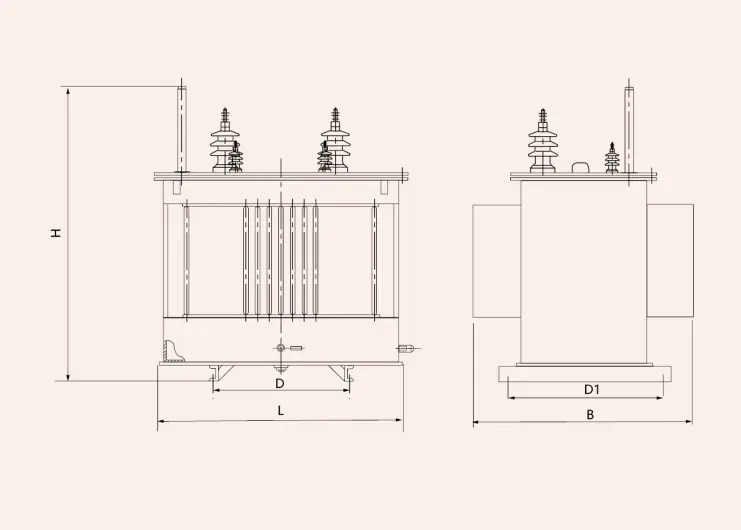

◆ Aspect et dimensions d'installation du transformateur immergé dans l'huile

◆Paramètres techniques du transformateur de distribution immergé dans l'huile série 10kV D11
