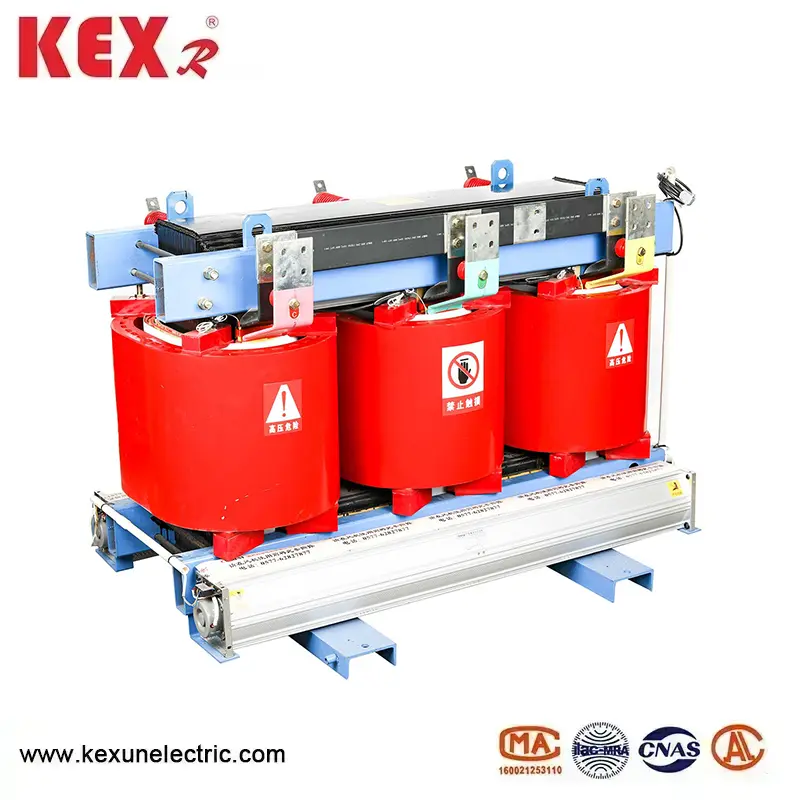

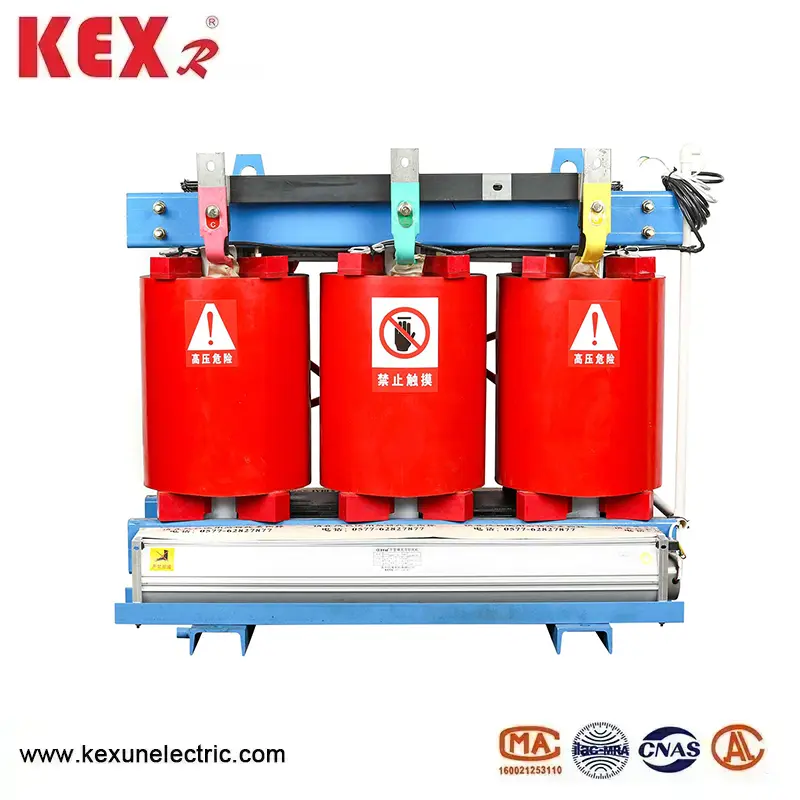

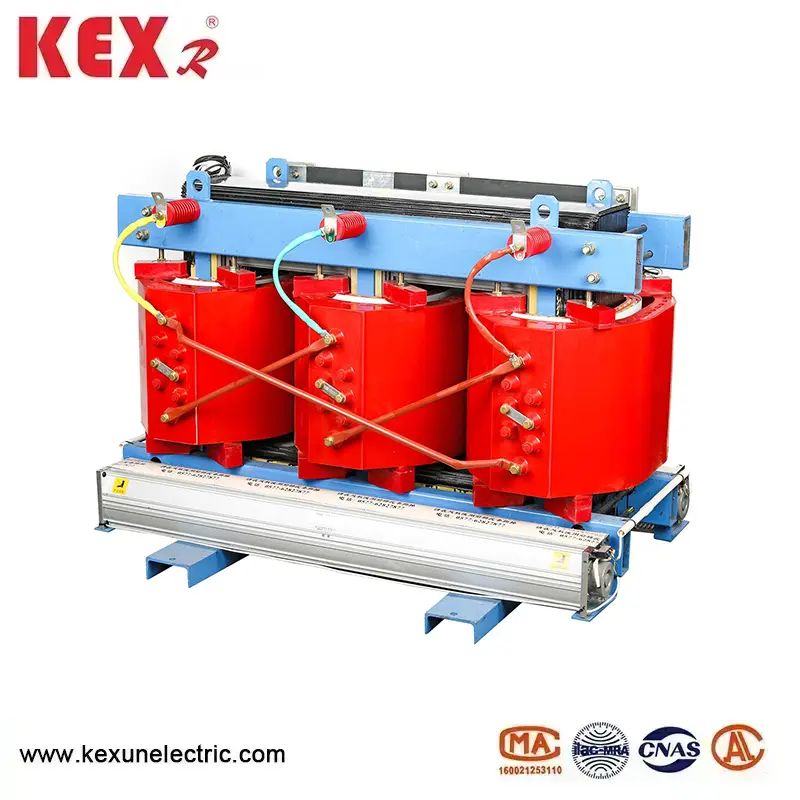

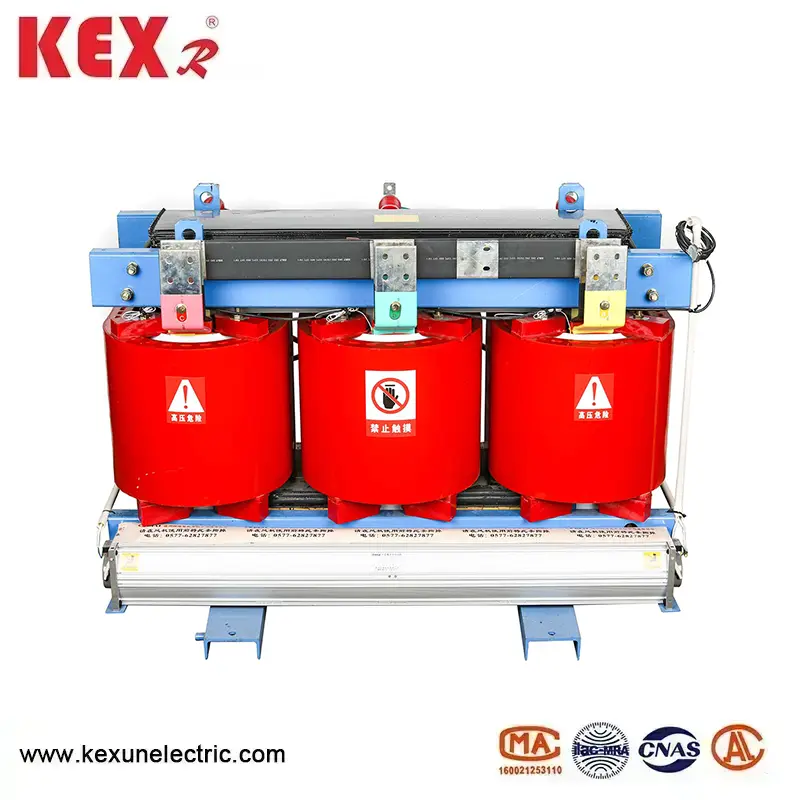

Transformateur de type sec isolé en résine

● Composants du transformateur de type sec à la résine SCB10

◆ Core du transformateur de type sec isolé en résine

Le noyau de fer est fait de feuilles d'acier en silicium roulées à froid de haute qualité importées, avec une structure articulaire entièrement inclinée. La colonne du noyau est liée avec du ruban adhésif non tissé de qualité F, et la surface du noyau en fer est encapsulée avec de la résine époxy pour réduire le bruit de co-co-charge et le bruit du noyau de fer, les pinces et les fixations ont subi un traitement de surface spécial pour améliorer encore la qualité d'apparence du produit.

◆ Enroulement basse tension

L'enroulement à basse tension du transformateur à basse tension du transformateur à basse tension isolé en résine adopte une structure en feuille, ce qui résout le problème de l'angle d'hélice axiale lors de l'utilisation de l'enroulement du fil, ce qui rend les virages plus équilibrés. Dans le même temps, la bobine adopte un conduit d'air de refroidissement axial, améliorant la capacité de dissipation thermique. TDMD Epoxy Resin Prereg est utilisé entre les couches d'enroulement, et l'ensemble est durci et formé.

◆ Enroulement à haute tension Le transformateur de type sèche isolé de la série SCB10

L'enroulement haute tension est à vide avec de la résine époxy avec des charges, réduisant considérablement la décharge locale et améliorant la résistance électrique de la bobine. Les parois intérieures et extérieures de l'enroulement sont déposées auprès de plaques de maille en fibre de verre, améliorant la résistance mécanique de la bobine et améliorant la capacité du produit à résister à des courts-circuits soudains, le Coll ne se fissure jamais.

◆ Processus de fabrication

La bobine du transformateur de type sec isolé de type SCB10 est enroulée sur une machine à enrouler de haute précision, et l'enroulement basse tension adopte une structure d'enroulement en aluminium. Lorsque la capacité du transformateur est grande, il y a un conduit de ventilation. Une fois l'enroulement terminé, le séchage de l'aspirateur est effectué et l'ensemble du processus de déversement et de durcissement est complètement utilisé en fonction des exigences du processus, tous les processus doivent être strictement surveillés et ajustés en fonction de la situation. Le processus de fabrication de précision de la déversement garantit que la bobine n'a pas de bulles ni de vides, entraînant un fonctionnement de haute qualité du transformateur.

◆ Système de contrôle de la température et système de refroidissement de l'air

Le ventilateur de refroidissement à flux transversal est adopté, qui a les caractéristiques de faible bruit, de pression à haute pression et d'apparence magnifique, améliorant la capacité de surcharge du transformateur de type sec isolé de type SCB10.

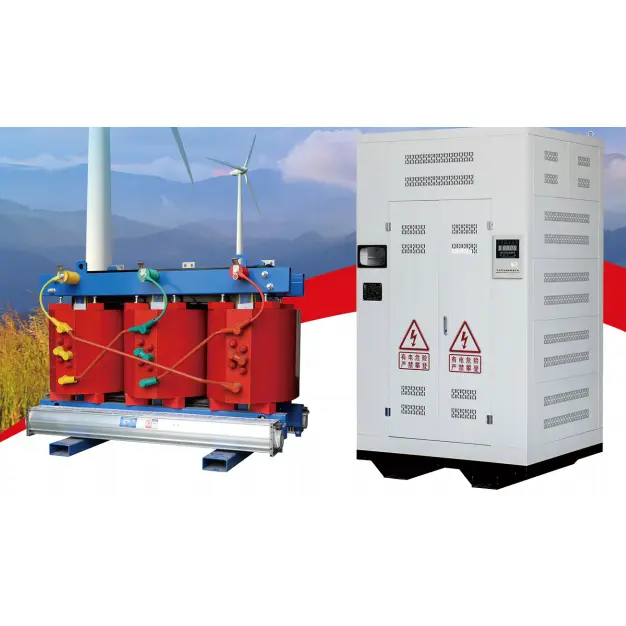

◆ Protégez la barre de tubage et de sortie

La coquille de protection offre une protection supplémentaire de sécurité pour le transformateur, avec des niveaux de protection d'IP20, LP23, etc., le matériau de la coque comprend une plaque d'acier louée à froid, une plaque en acier inoxydable, etc., pour que les utilisateurs puissent choisir, les lignes sortantes à basse tension utilisent des bus standard, à la fois latérale et les lignes sortantes supérieures peuvent être utilisées, et des méthodes sortantes spéciales peuvent également être conçues pour les utilisateurs.

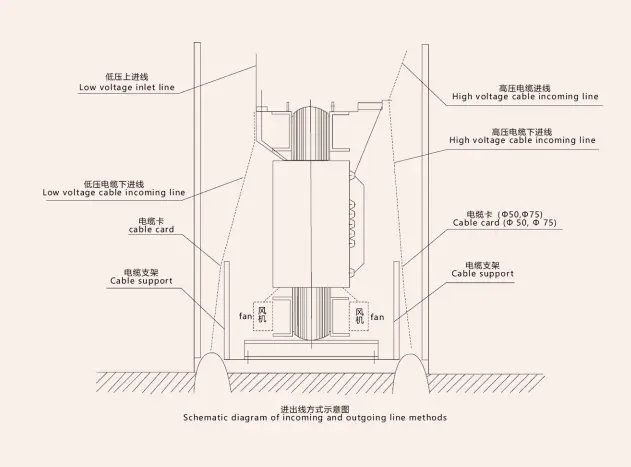

◆ Méthode de ligne sortante du transformateur

Les lignes sortantes conventionnelles, les barres fermées standard et les lignes sortantes standard peuvent être fabriquées en fonction de différentes formes d'interface, et des méthodes sortantes spéciales peuvent également être conçues en fonction des besoins des utilisateurs.

◆ Normes et paramètres connexes

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Classé haute tension: 10 (11,10.5,6.6,6.3,6) KV

Basse tension nominale: 0,4kV

Groupe de connexion: Dyn11 ou Yyno

Plage de robinet haute tension: + 5 ou + 2x2,5%

Niveau d'isolation: LL75AC35 / LI0AC5

Fréquence: 50Hz

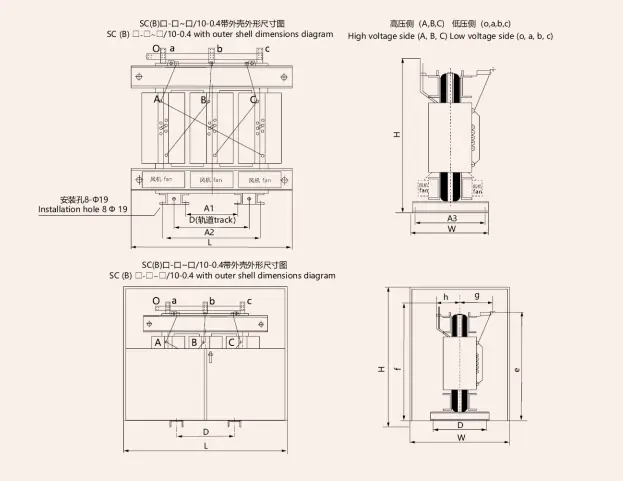

◆ Dimension d'apparence et d'installation du transformateur de type sec à la résine SCB10

◆ Paramètres techniques du transformateur de type sec à résine SCB10 10kV
