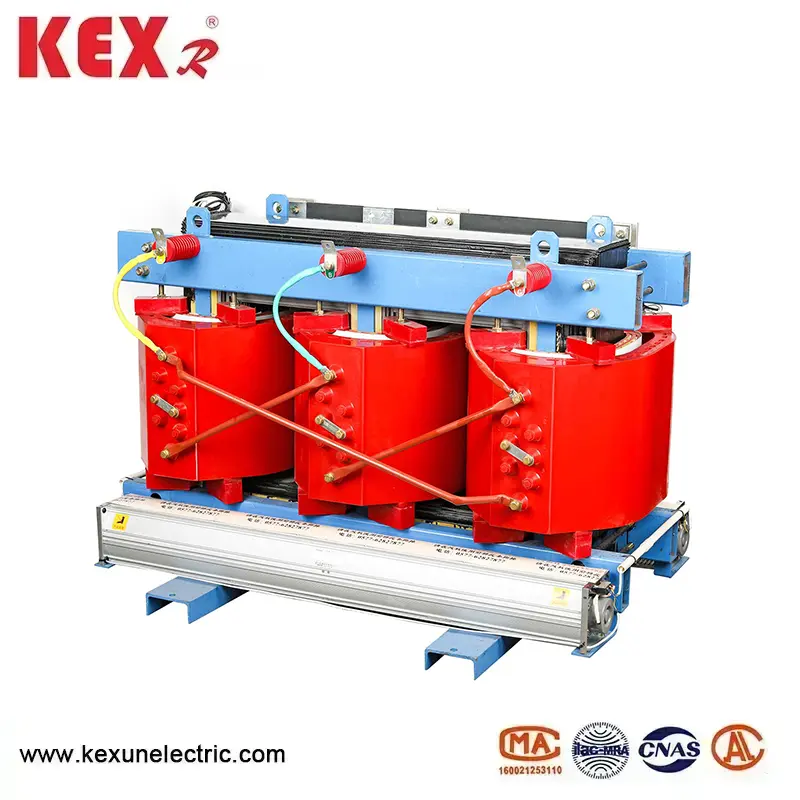

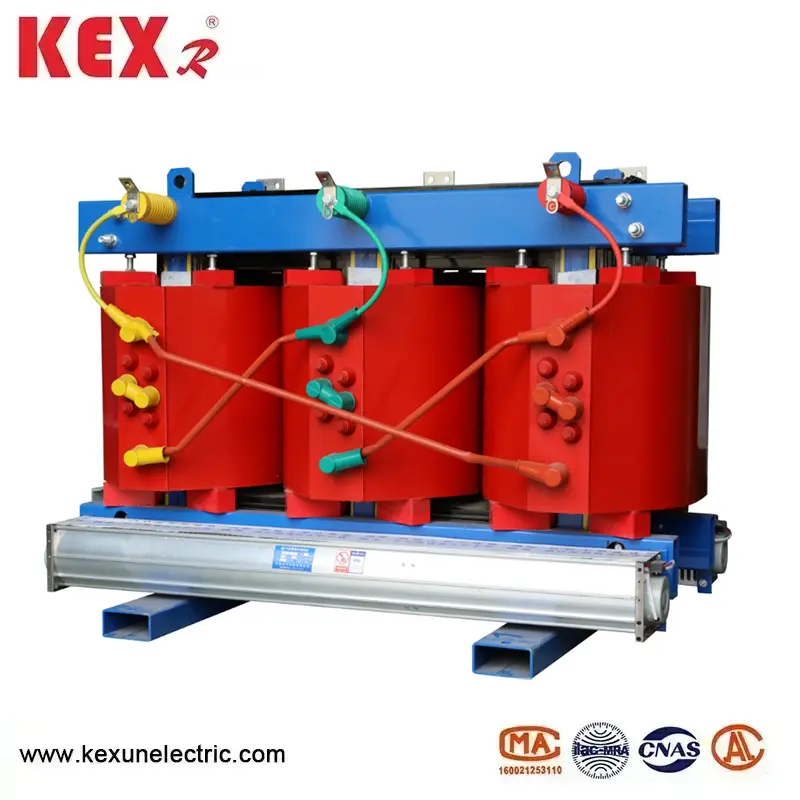

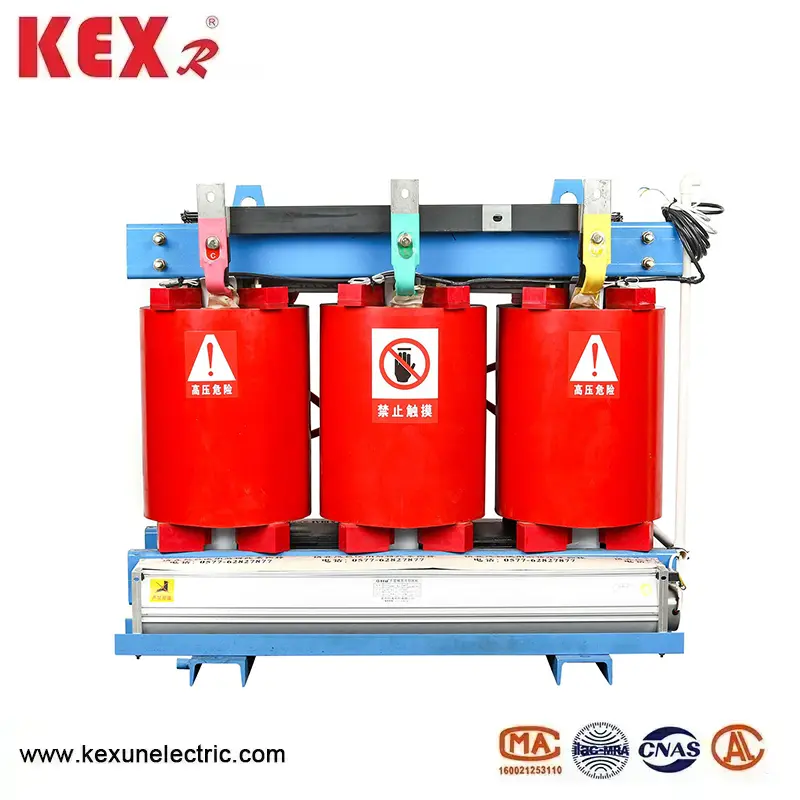

Transformateur de type sec adapté à l'environnement

◆ Core du transformateur de type sec adapté à l'environnement de type SGB10

Le noyau de fer est fait de feuilles d'acier en silicium en silicium à conductivité magnétique à haute qualité orientée vers le grain importé. The45 ° fully inclined joint structure adopts an elastic fixing device between the winding and the iron core, which enables the transformer to have low no-load loss and noise.The surface of the iron core is treated with special technology, which not only reduces the noise of the transformer but also prevents the iron core from rusting during operation.The iron core is moderately clamped by a pull screw, and the upper and lower clamping parts are connected by a pull plate and fixed to the base as un tout. L'enroulement est fixé par des coussinets élastiques, et la structure tampon peut réduire le niveau de vibration et le bruit de l'enroulement.

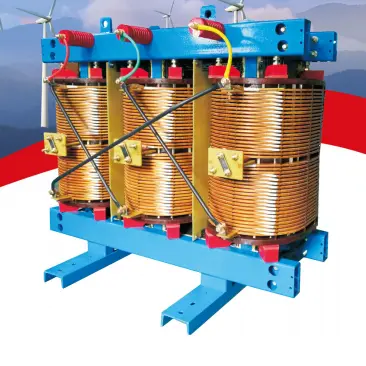

◆ Bobines de haute tension

Les bobines à haute tension sont faites de matériau d'isolation Nomex et sont imprégnées à plusieurs reprises avec de la peinture imprégante sans solvant à l'aide d'un équipement de pressurisation sous vide VPL, puis cuits et durcis à des températures élevées plusieurs fois. La bobine à haute tension adopte une structure continue avec une résistance mécanique élevée et de bonnes conditions de dissipation de la chaleur, évitant les inconvénients d'une tension intercouche élevée, d'une mauvaise capacité de dissipation de chaleur, d'une rupture thermique facile et d'une faible résistance mécanique des bobines cylindriques multi-couches, ainsi, améliorant ainsi la fiabilité du fonctionnement du produit; La bobine à basse tension adopte une structure en spirale à courant élevé de voies respiratoires longitudinales. La bobine imprégnée a une excellente résistance à l'humidité et peut résister aux impacts plus efficacement, il n'a pas de fissures ni de décharge partielle, et est facile à sécher, à se décomposer et à recycler après sa durée de vie, protégeant l'environnement.

◆ Shell

Si nécessaire, KEXUN Electric peut fournir aux coquilles des niveaux de protection d'IP20 ou IP23. La signification du niveau de protection de l'enceinte LP20 est que des objets étrangers solides avec un diamètre de 12 mm ne sont pas autorisés à entrer.

◆ Protection de surchauffe

Pour prendre des mesures de protection contre la surchauffe des bobines, le transformateur de type sec de type SGB10 de type environnement de 315 KVA et au-dessus est équipé d'un dispositif de protection d'affichage de température. Cet appareil utilise des éléments de détection de température intégrés dans l'enroulement basse tension comme source de signal pour l'instrument d'affichage numérique. Lorsque la température à l'intérieur de l'enroulement basse tension change, l'instrument d'affichage numérique de détection de température affiche une nouvelle valeur de température et effectue des fonctions de contrôle et d'alarme en fonction de cette valeur de température pour protéger le transformateur.

◆ Capacité de surcharge

Le transformateur de type sèche adapté à l'environnement de type SGB10 adopte une nouvelle structure, de nouveaux matériaux et de nouveaux processus, avec de bonnes conditions de dissipation de chaleur, une longue durée de vie thermique et une capacité de surcharge extrêmement forte, il peut fonctionner en toute sécurité et de manière fiable pendant une longue période de moins de 120%. Dans l'ancien environnement 23, il n'y a pas besoin de refroidissement des ventilateurs et il peut toujours fonctionner à pleine charge pendant longtemps.

◆ Sécurité

Le transformateur de type sec adapté à l'environnement de type SGB10 est le transformateur de type sec des performances les plus élevées disponibles aujourd'hui, tous les matériaux d'isolation sont non combustibles, auto-extincteurs, non toxiques, et contiennent moins de 10% des substances inflammables par rapport aux produits en moustaches époxy.Ils brûlent pendant une longue période à une température élevée de 800 'C produisant de la fumée toxique, donc sur le défaut de la diffusion de 800' CNIVANT DU PRODUCTION DU PRODUCTION TOXIF Transformers coulés époxy. Le SG (B) 10 nouveau produit montre des performances supérieures dans les applications avec des exigences de sécurité élevées, des conditions humides et chaudes et une mauvaise ventilation, telles que la puissance, le métro, le navire, les produits chimiques et les industries métallurgiques.

◆ Excellente résistance à l'humidité

Le NOMEX "Système d'isolation du transformateur de type sec adapté à l'environnement de type SGB10 est capable de résister à l'invasion de l'humidité. Adoptant l'équipement VPL avancé et la technologie d'imprégation de l'aspirateur. La peinture imprégrente de haute qualité reconnue par U peut fonctionner en continu pendant une longue période à des températures de 180 'c et ci-dessus Nomex® Stepaper est complètement imprégnant avec impregnation Vernite.

◆ Volume plus petit et poids plus léger

Le transformateur de type sec de type SGB10 de type environnement utilise du dupont nomex @ papier comme principal matériau d'isolation et l'utilise comme système d'isolation hybride au point le plus chaud du transformateur, réduisant sa taille et son poids par rapport à la résine époxy coulée dans les transformateurs de la même capacité.

◆ Protection de l'environnement

Le transformateur de type sec adapté à l'environnement de type SGB10 peut être décomposé et recyclé après sa durée de vie, surmontant le défaut des transformateurs de type sec en résine époxy qui ne peuvent pas être décomposés et polluer la teinture environnementale à la solidification et à la fusion de la résine et des fibres de verre dans un tout après sa durée de vie.

◆ Fil de plomb

La borne de sortie haute tension est fixée sur la partie supérieure de l'enroulement, et le robinet est situé au milieu de l'enroulement. En cas de panne de courant, le robinet est modifié via une pièce de connexion pour ajuster la tension de sortie. La borne sortante basse tension est une bande conductrice de type plaque, qui est connectée de manière fiable à la bande sortante à travers les boulons.

◆ Normes pertinentes

GB1094.11-2007 "Transformers de type sec"

GB / T10228-1997 "Paramètres techniques et

Exigences pour les transformateurs de puissance de type sec "

GB / T17211-1998 "Guide de chargement pour les transformateurs de puissance de type sec"

JB / T10088-2004 "Niveau sonore de Transformers de puissance 6-220KV"

GB4208-1993 "Degrés de protection fournis par les enclos (code LP)"

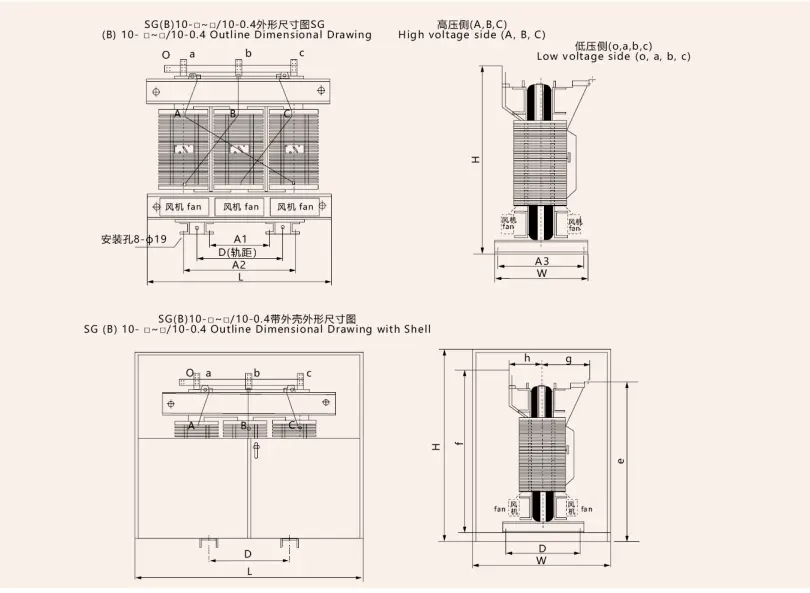

◆ Dimensions de l'apparence et de l'installation du transformateur de type sec adapté à l'environnement de type SGB10

◆ Paramètres techniques du transformateur de type sec adapté à l'environnement de type SGB10 10kV
