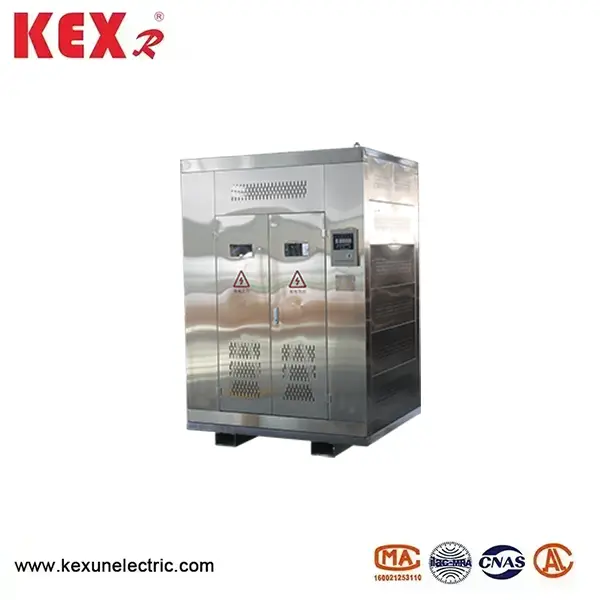

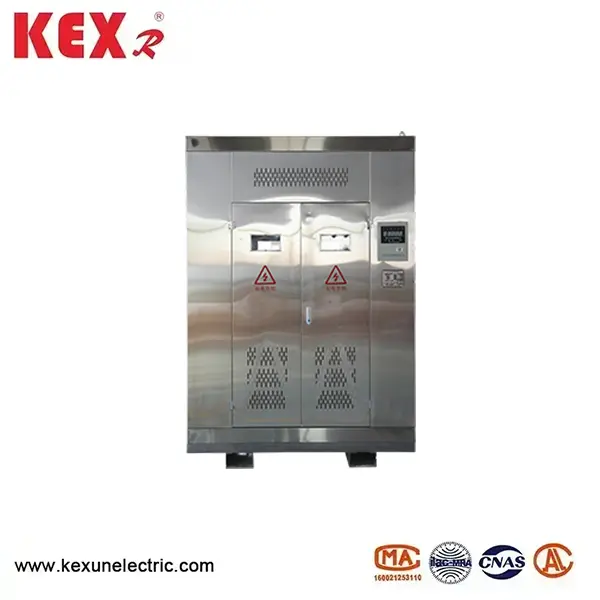

Transformateur minier de type sec

● Utilisation des conditions du transformateur d'extraction de type sec KSG

▶ Altitude: ne dépassant pas 1500 m, des circonstances spéciales seront expliquées séparément;

▶ Température environnementale: température maximale + 40 "C, température moyenne mensuelle maximale + 25 * C, température minimale -20 * C

▶ L'humidité relative de l'air ne dépasse pas 95% (à + 25 ° C);

▶ Dans un environnement de gaz ou de vapeur qui n'endommage pas l'isolation;

▶ Installé dans les mines souterraines où il y a la poussière de charbon et le gaz, mais pas de risque d'explosion;

▶ La forme d'onde de la tension d'alimentation est approximativement une onde sinusoïdale;

● Le transformateur minier de type sec KSG répond aux normes ci-dessous

GB / T12173-2008 Quipment électrique général pour l'exploitation minière

GB1094.11-2007 Transformateurs de puissance de type sec

GB / T10228-2015 Paramètres techniques et exigences pour les transformateurs de puissance de type sec

GB / T3955-2006 Transformateurs de puissance générale miniers

GB4208-2008 Niveau de protection des coquilles

GB / T17211-1998 Guide de chargement pour les transformateurs de puissance de type sec

GB3836.1-2010 Équipement électrique pour les environnements de gaz explosifs Partie 1: Exigences générales

GB3836.2-2010 Équipement électrique pour l'atmosphère de gaz explosive Partie 2: Type de preuve d'explosion "D Conception, fabrication et inspection de normes pertinentes telles que GB1094.1-2013 Transformateurs d'alimentation Part 1 Provisions générales.

● Caractéristiques du transformateur d'exploitation à sec KSG

Les transformateurs généraux de type sec Général KSG ont une forte capacité résistante à l'humidité, de bonnes performances issues de la flamme et des matériaux d'isolation avec des caractéristiques d'extinction automatique, ils ne produisent pas de gaz nocifs lorsqu'ils rencontrent une source d'incendie, ne polluent pas l'environnement et sont faciles à entretenir.

La bobine à haute tension du transformateur de type sec minier est en bobinage filaire de haute qualité, et l'enroulement est coulé avec une résine époxy de haute qualité sous vide. La bobine à basse tension est faite d'enroulement en papier d'aluminium et de l'enroulement de la couche d'isolation préimprégnée en résine. Le noyau de fer adopte une conductivité magnétique élevée de haute qualité à feuilles d'acier en silicium orienté vers le grain à froid avec une petite expansion d'hystérésis du même lot. Adoptez le revêtement adhésif époxy pour sceller et empêcher la corrosion. Capacité de surcharge de l'exploitation minière du transformateur de type sec: Dans les conditions de refroidissement naturel (AN), la capacité de surcharge est autorisée à répondre aux exigences du tableau suivant (température ambiante de 20 ° C):

Le système de contrôle de la température pour le transformateur d'extraction de type sec KSG se compose d'un contrôleur de température et d'un élément de mesure de la température installé en haut de l'enroulement basse tension, qui est le point le plus chaud du produit. 1T réalise le contrôle de la température du transformateur et affiche la température de la tache chaude des enroulements A, B et C pendant le fonctionnement du transformateur. Si la température de l'enroulement du transformateur est trop élevée en raison du fonctionnement ou du défaut de surcharge, le contrôleur de température émettra une alarme et un déclenchement, et le système de contrôle de la température aura des contacts passifs pour l'alarme et le voyage. Lors de l'utilisation du refroidissement à l'air forcé, le contrôleur de température détermine l'entrée ou la commutation du ventilateur de certification du système de l'environnement de refroidissement en fonction de la température de l'enroulement. Une interface de communication RS485 peut également être installée éventuellement pour la gestion à distance. Le boîtier du produit a un niveau de protection de P21 ou plus

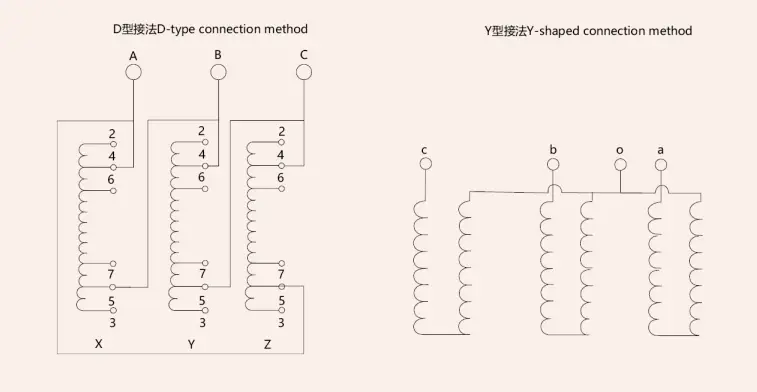

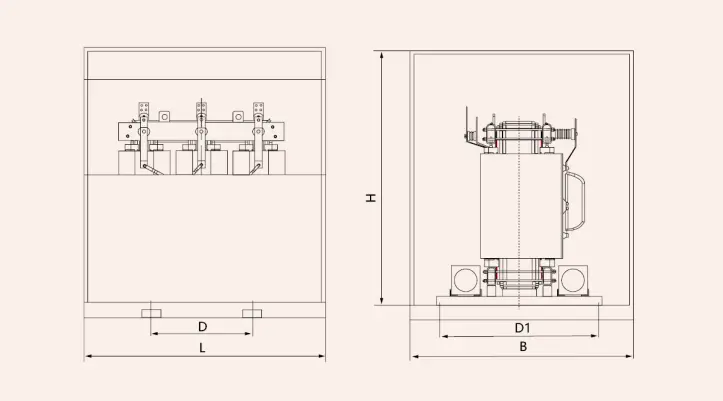

● Diagramme schématique et dimensions d'installation du transformateur minier de type sec KSG

◆ Paramètres techniques du transformateur d'extraction de type sec KSG
