Pourquoi de plus en plus de clients choisissent C-GIS ?

Qu’est-ce que C-GIS ?

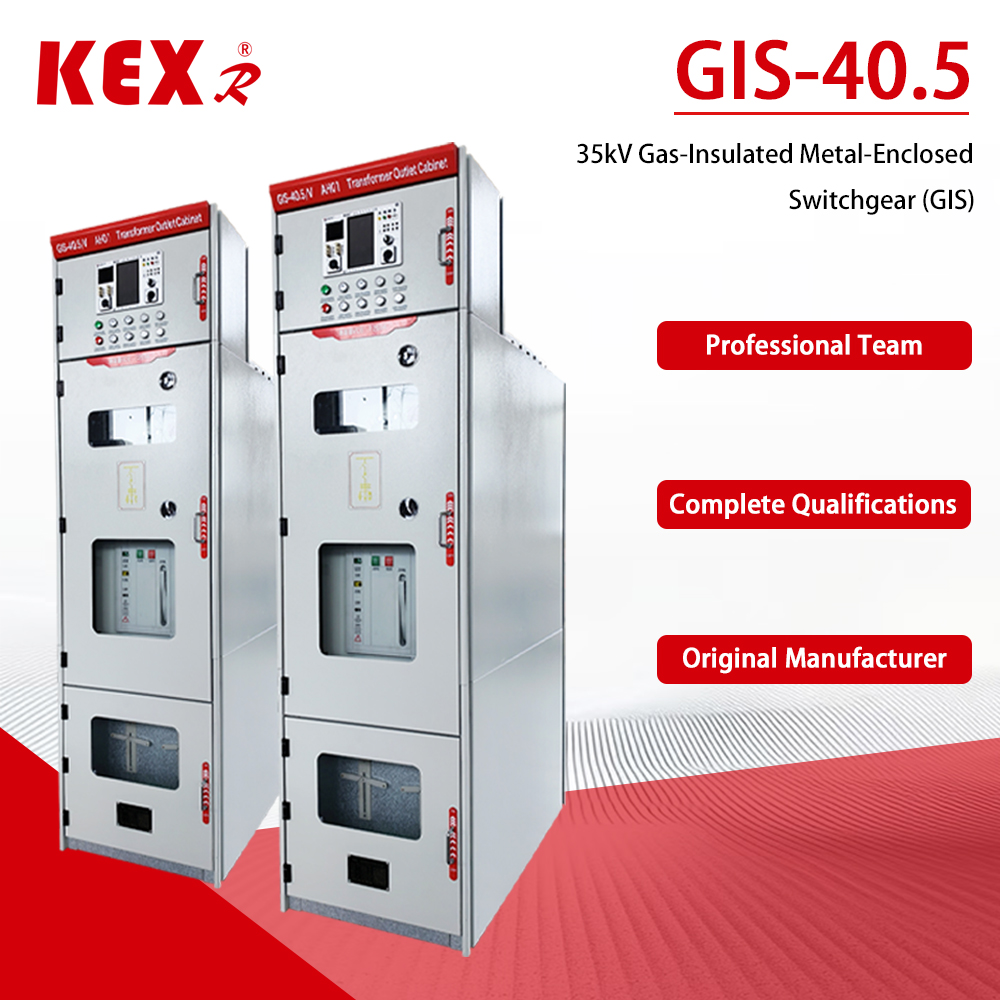

LeArmoire C-GIS 40,5 kV(courant dans les systèmes 35 kV) est une extension réussie de la technologie SIG au domaine moyenne tension. Son concept de conception de base est le suivant :

1. structure entièrement scellée: toutes les parties sous tension haute tension sont scellées dans une boîte à gaz étanche soudée par des plaques en acier inoxydable, complètement isolée de l'environnement extérieur.

2. Isolation au gaz: la boîte à gaz est remplie de gaz isolant pour remplacer l'air comme agent isolant. Les gaz isolants courants comprennent :

3.SF (hexafluorure de soufre): le média traditionnel traditionnel a d'excellentes performances d'isolation, mais il est confronté à une pression environnementale en raison de son effet de serre élevé.

4. Gaz de protection de l'environnement: Afin d'atteindre l'objectif du « double carbone », le marché a commencé à adopter l'air sec, l'azote (N) ou de nouveaux gaz respectueux de l'environnement comme alternatives pour promouvoir le développement vert.

5. Disjoncteur à vide: Le disjoncteur central de l'appareillage de commutation adopte généralement un disjoncteur à vide pour compléter la connexion et la déconnexion du circuit.

6. Conception modulaire: le produit est composé de plusieurs modules standards (tels que le module disjoncteur et le module bus), qui peuvent être combinés de manière flexible sur le terrain et facilement étendus.

Principaux avantages et scénarios applicables

Par rapport au panneau traditionnel (panneau isolé à l'air), le C-GIS 40,5 kV présente les avantages exceptionnels suivants, mais il doit également prêter attention à son coût initial élevé :

1. structure compacte, économisant de l'espace: comme les performances d'isolation du gaz sont bien meilleures que celles de l'air, la taille de l'armoire est considérablement réduite. Par rapport à l'AIS de même spécification, la zone occupée par C-GIS peut être réduite de plus de 50 %, voire jusqu'à 76 %, ce qui est particulièrement adapté aux sous-stations urbaines disposant de ressources foncières limitées.

2. Forte adaptabilité environnementale, sécurité et fiabilité: sa conception entièrement étanche lui permet de résister aux environnements difficiles tels que la haute altitude, l'humidité, le brouillard salin, la pollution et la condensation. Les pièces sous tension ne sont pas exposées et la sécurité est élevée. Même sous une pression manométrique nulle (fuite de gaz), un certain niveau d’isolation peut toujours être maintenu.

3. Fondamentalement sans entretien, réduisant les coûts d'exploitation et de maintenance: étant donné que les composants centraux sont isolés de l'environnement externe, ils ne sont fondamentalement pas affectés par la poussière et l'humidité, atteignant le niveau de base sans entretien.

4. Investissement initial plus élevé: En raison de l'utilisation de matériaux et de procédés plus sophistiqués (tels que l'acier inoxydable, le soudage robotisé, la détection des fuites d'hélium, etc.), le coût d'achat initial du C-GIS est généralement plus élevé que celui de l'AIS.

Grâce à ces avantages, C-GIS est largement utilisé dans les stations de surpression de nouvelle production d'énergie (photovoltaïque, éolienne), la transformation des réseaux de distribution urbains, le transport ferroviaire, les immeubles de grande hauteur, les entreprises industrielles et minières, les centres de données et les sous-stations dans des environnements difficiles (tels que les hautes altitudes, les zones côtières et les zones industrielles à forte pollution).

Caractéristiques structurelles et de conception

Afin d'assurer la sécurité et la fiabilité des équipements tout au long de leur cycle de vie (jusqu'à 30 ans voire plus),40,5 kV C-GIS présente les caractéristiques suivantes en matière de conception structurelle et de technologie de fabrication :

1. protection de haut niveau: Le niveau de protection de la boîte à air atteint généralement IP67, ce qui peut résister à l'influence d'une immersion de courte durée.

2. Processus de soudage de précision: la boîte à gaz est généralement constituée d'une plaque d'acier inoxydable 304 d'une épaisseur de 3 mm, qui est automatiquement soudée au laser par des robots pour assurer la solidité et l'étanchéité de la soudure.

3. Détection stricte des fuites: après la fabrication, un détecteur de fuite par spectromètre de masse à hélium de haute précision sera utilisé pour la détection afin de garantir que le taux de fuite annuel du gaz SF est ≤ 0,1 %, et certains produits haut de gamme peuvent même atteindre ≤ 0,01 %.

4. Intégration intelligente: Une nouvelle génération d'armoires SIG intelligentes intègre des capteurs tels que la température, la décharge partielle, les caractéristiques mécaniques, etc., qui prennent en charge la surveillance de l'état en temps réel, la télécommande et l'alerte précoce en cas de panne, et constituent un élément important de la réalisation d'un réseau intelligent.
