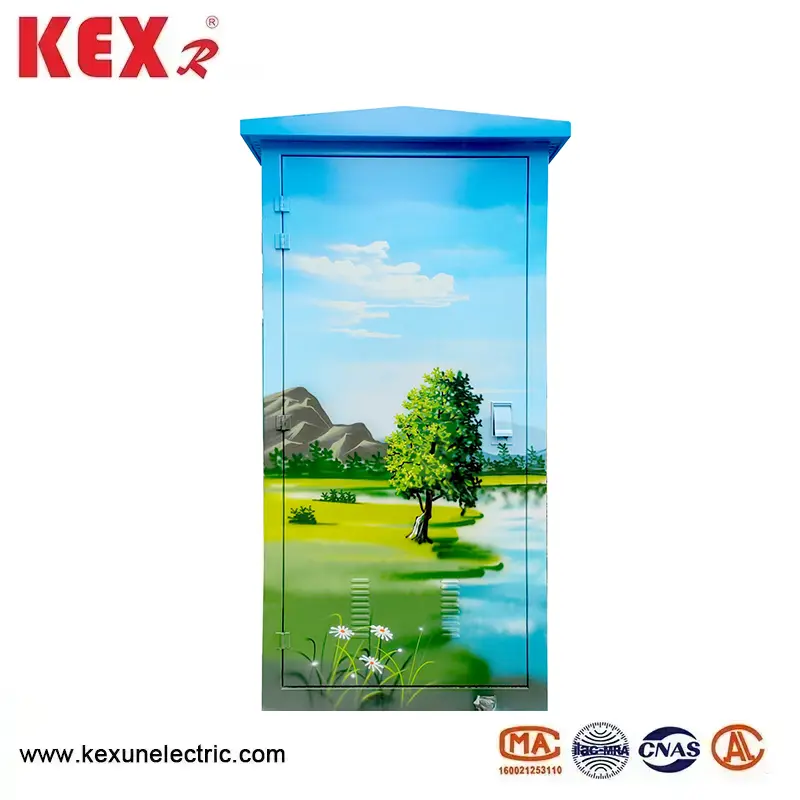

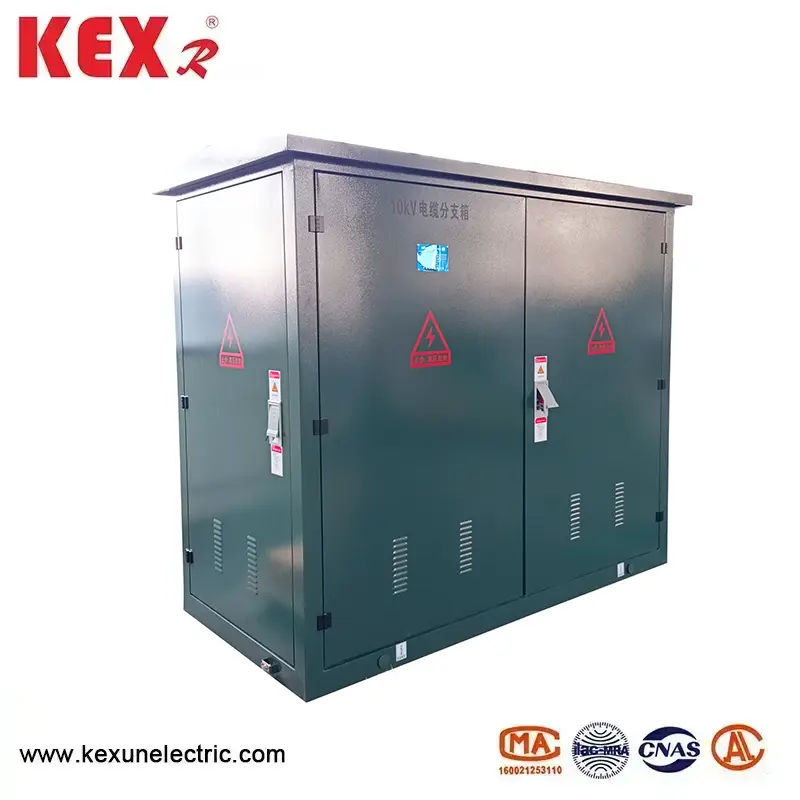

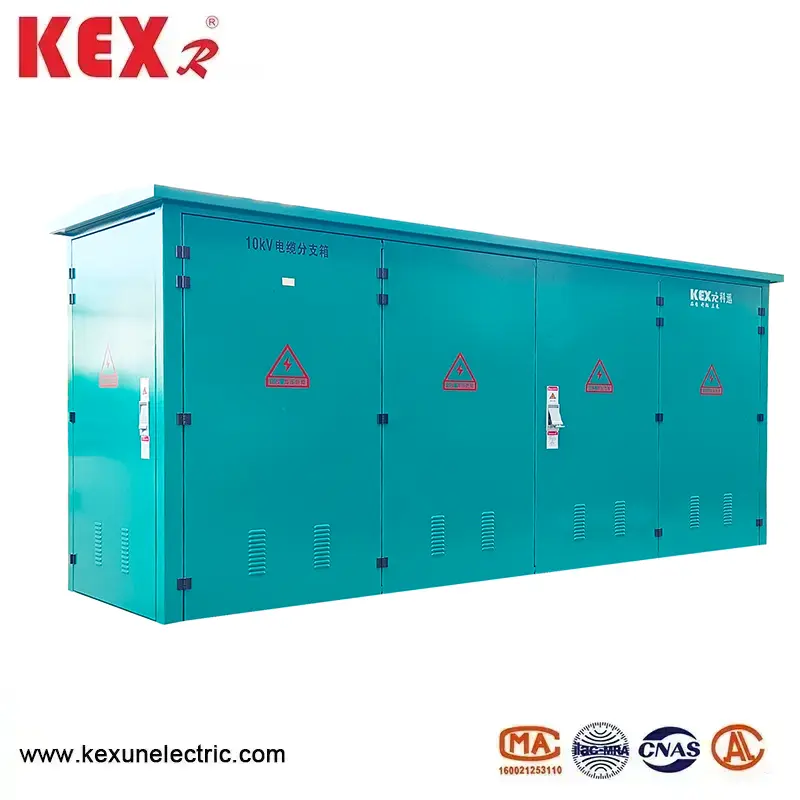

Boîte de séparation de câble 24kV

●Caractéristiques principales du boîtier de répartition de câble 24 kV

▶ Qualité de tension : la tension nominale du boîtier de séparation de câble 24 kV est de 24 kV (conforme à la norme CEI 62271-200 ou GB/T 11022).

▶ Joint entièrement isolé : les parties sous tension sont isolées par une isolation solide ou du gaz SF6, sans conducteur exposé, étanche à la poussière et à l'eau (IP65/IP67).

▶ Technologie de plug-in de style européen : les connecteurs de câble blindés de type T ou coudés sont standard et le plug-in en direct est pris en charge (des outils spéciaux sont requis).

▶ Extension modulaire : les unités standard (telles que 1 entrée, 4 sorties, 2 entrées et 6 sorties) peuvent être combinées de manière flexible pour prendre en charge une expansion ultérieure de la capacité.

●Le Boîtier de répartition de câble 24 kV structurel typique

▶ La boîte est en acier inoxydable/SMC, résistant à la corrosion et de conception extérieure (-40 ℃ ~ + 70 ℃).

▶ Le bus isolé est en cuivre ou en aluminium, enveloppé d'une couche d'isolation en caoutchouc de silicone/EPDM, et le niveau d'isolation est ≥ 50 kV (tension de tenue à fréquence industrielle).

▶Connecteur de câble

Connecteur enfichable blindé 24 kV (tel que type RIP et isolation EPDM) avec point de test (en option).

▶Le dispositif de protection peut être équipé d'un indicateur de défaut de court-circuit, d'un affichage en direct et d'un parafoudre.

Borne de mise à la terre du boîtier du système de mise à la terre + mise à la terre du blindage du câble, résistance de mise à la terre ≤4Ω.

●Scénarios d'application typiques du boîtier de répartition de câble 24 kV : structurel typique

▶Nouvelle centrale énergétique : prise de ligne collectrice d'énergie éolienne offshore 24 kV.

▶ Parc industriel : Dérivation de câble de moteur ou transformateur haute tension.

▶Mine/champ pétrolier : boîtier de dérivation antidéflagrant 24kV (Ex d IIC T4).

▶Réseau de distribution haute tension urbain : un schéma alternatif pour armoire de réseau en anneau de câbles (gain de place)

●Conditions d'utilisation du boîtier de répartition de câble de type européen 24KV

Température ambiante du boîtier de distribution par câble de type européen 10 KV : -30 ~ 40 ℃

Vitesse du vent : équivalent à 34 m/sl et pas plus de 700 Pal

Humidité : l'humidité relative quotidienne moyenne ne dépasse pas 95 %

L'humidité relative mensuelle moyenne ne dépasse pas 95 %

 Antichoc : l'accélération horizontale ne dépasse pas 0,4 m/s² et l'accélération verticale ne dépasse pas 0,15 m/s²

Inclinaison du site d'installation du boîtier de distribution par câble de type européen : moins de 3

Environnement d'installation : L'air ambiant ne doit pas être visiblement pollué par des gaz corrosifs, combustibles, de la vapeur d'eau, etc., et le site d'installation ne doit pas être violemment vibré.

● Paramètre technique du boîtier de répartition de câble de type européen 24 KV

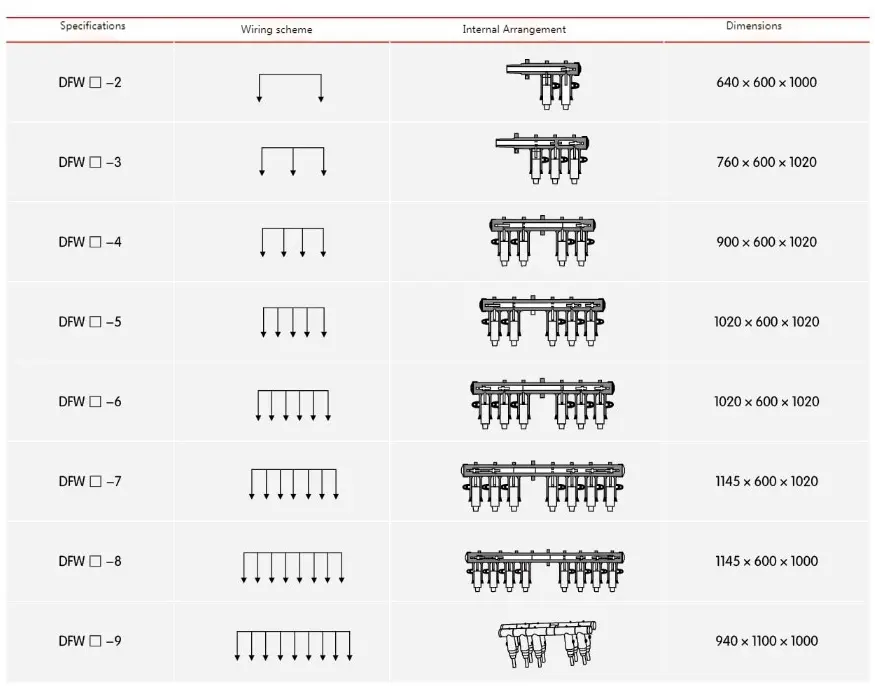

● Boîtier de répartition de câble de type européen 24 KV Description du numéro de commande

FAQ

Q : Le MOQ du boîtier de dérivation 24KV

R : nous pouvons même vendre 1 ensemble.

Q : La garantie de ce type de produit ?

R : 12 à 24 mois
