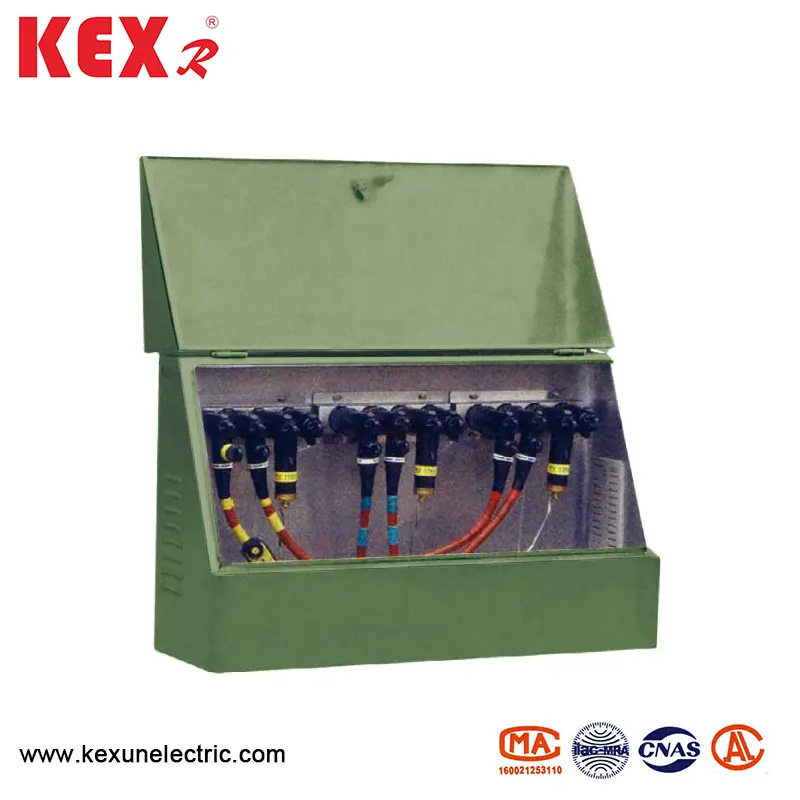

Boîte à succursale de câble américaine de 15 kV

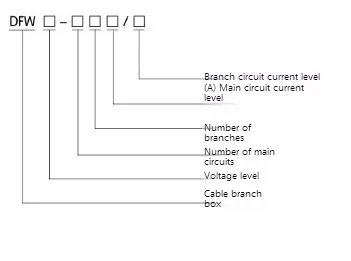

● Description de numérotation

● Caractéristiques de DFW Type 15kV American Cable Branch Branch

◆ Fonction de conception

▶ Conception de la boîte commune: Tous les connecteurs de câbles, commutateurs et autres composants sont intégrés dans une boîte métallique, avec une structure compacte et une occupation de petits espaces.

▶ Faible modularité: par rapport à la boîte de branche européenne, la boîte de branche américaine a une faible expansibilité et adopte généralement un nombre fixe de circuits (tels que 2 ~ 6 circuits).

▶ Protection des coquilles métalliques: la boîte est principalement en acier inoxydable ou en acier galvanisé, et le niveau de protection est généralement IP54 (imperméable et résistant aux éclaboussures), et certains modèles haut de gamme peuvent atteindre l'IP65.

◆ Mode de connexion par câble

Utilisation d'accessoires de câbles américains

▶ Boîte à succursale de câble américaine 15KV Utilisez un connecteur détachable (connecteur de chargement), tel que la prise de coude 200A ou 600A, pour prendre en charge la fiche en direct (la tige d'exploitation spéciale est requise).

▶ Les joints de câble sont entièrement isolés ou semi-isolés, et certaines pièces vivantes peuvent être exposées, il est donc nécessaire de coopérer avec les plafonds de protection isolants.

▶ Convient pour une variété de câbles: le câble en cuivre ou le câble en aluminium est pris en charge, et la section transversale varie généralement de 50 mm à 500 mm.

◆ Performance de sécurité et de protection

▶ DFW Type 15KV La boîte de branche de câble américaine est entièrement clos de structure: réduire l'impact environnemental externe et réduire le risque de choc électrique.

▶ Freaster intégré (facultatif): Empêcher l'impact de surtension et protéger les câbles et l'équipement.

▶ Fonction d'indication des défauts (certains modèles): équipé d'un indicateur de défaut de bascule ou de LED, qui est pratique pour localiser le point de défaut rapidement.

◆ Adaptabilité à l'environnement

▶ Résissence des intempéries: 15 kV de la branche de câble américaine Il convient à un environnement de travail de -30 ℃ ~ + 50 ℃ et convient à un fonctionnement extérieur à long terme.

▶ Traitement anti-corrosion: La surface du corps de la boîte est pulvérisée avec du plastique, des processus galvanisés et d'autres pour résister à la pulvérisation et à la corrosion.

◆ Installation et maintenance

▶ Installation pratique: Installation généralement murale ou montée sur le sol, adaptée aux espaces étroits.

▶ Entretien simple: conception entièrement scellée, essentiellement sans entretien, n'a besoin que de vérifier régulièrement l'état du joint.

▶ Fonctionnement de la ligne de direct (certains modèles): Utilisez une bielle d'opération isolante spéciale pour le bouchage et le débranchement, afin de réduire le temps de panne de courant.

◆ limitations

× mauvaise évolutivité: le nombre de boucles est fixe et l'équipement doit être remplacé pour une expansion de capacité ultérieure.

× Faible Niveau de protection: certains modèles ne sont pas aussi éprouvés et étanches que les boîtes de branche européennes.

● Paramètre technique de DFW Type 15kV American Cable Branch Branch

● Exemple de diagramme de la structure de la boîte de branche de câble américaine de type DFW 15KV

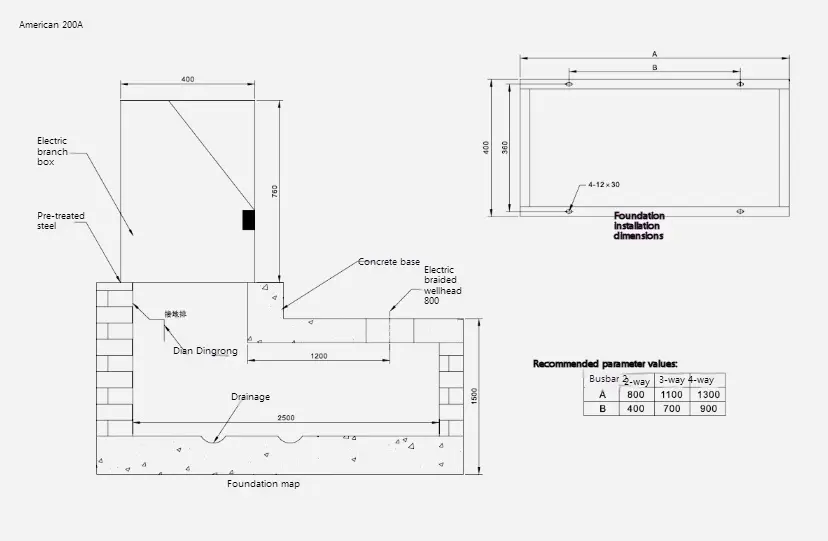

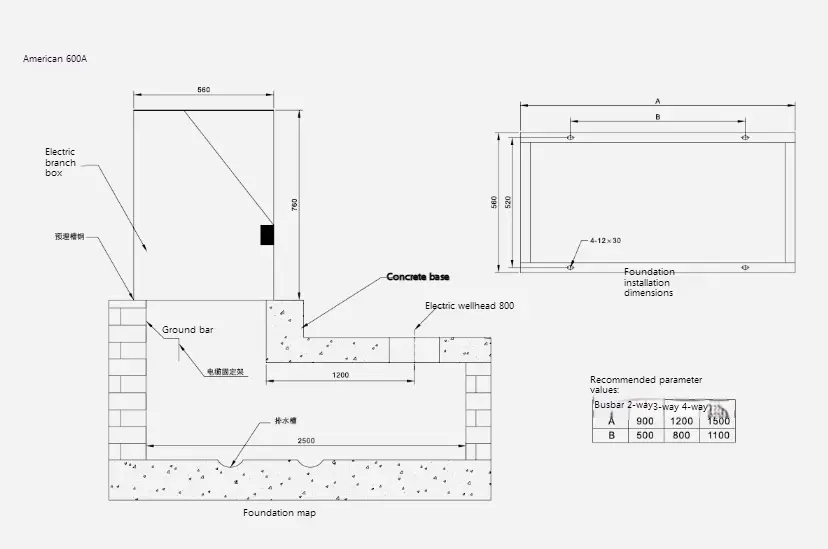

● DFW Type 15kV American Cable Branch Box Box Structure Foundation
