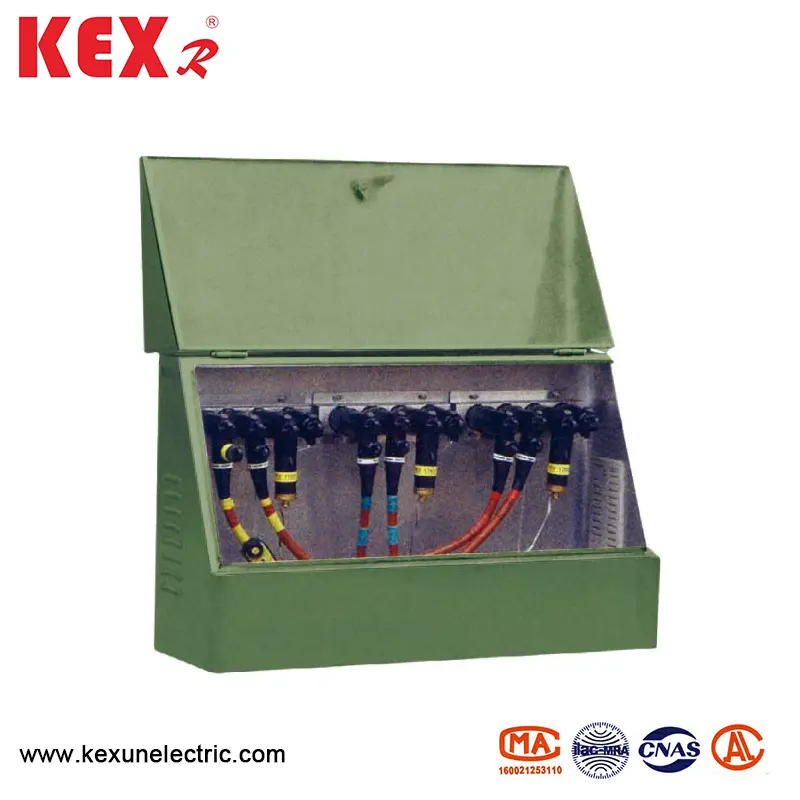

Boîte à succursale de câble américaine de 25KV

● Conditions d'utilisation

La boîte de branche de câble américaine de 25 kV convient à une utilisation dans les conditions suivantes.

▶ Température de l'environnement: entre -30 et 40 ℃

▶ Viette du vent: en dessous de 34 m / s (moins de 700pa)

▶ Humidité: humidité moyenne quotidienne inférieure à 95%; humidité moyenne mensuelle inférieure à 90%

▶ Fermateur de choc: l'accélération horizontale ne dépasse pas 0,4 m / s et l'accélération verticale ne dépasse pas 0,15 m / s.

▶ Inclinaison du site d'installation: moins de 3 °

▶ Environnement d'installation: l'air environnant de la boîte de branche de câble américaine de type DFW 25KV ne doit pas être évidemment pollué par des gaz combustibles corrosifs, de la vapeur d'eau, etc., et il n'y a pas de vibration violente au site d'installation.

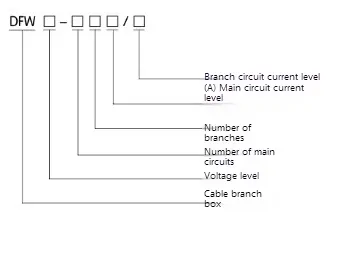

● Signification du modèle

● Paramètre technique

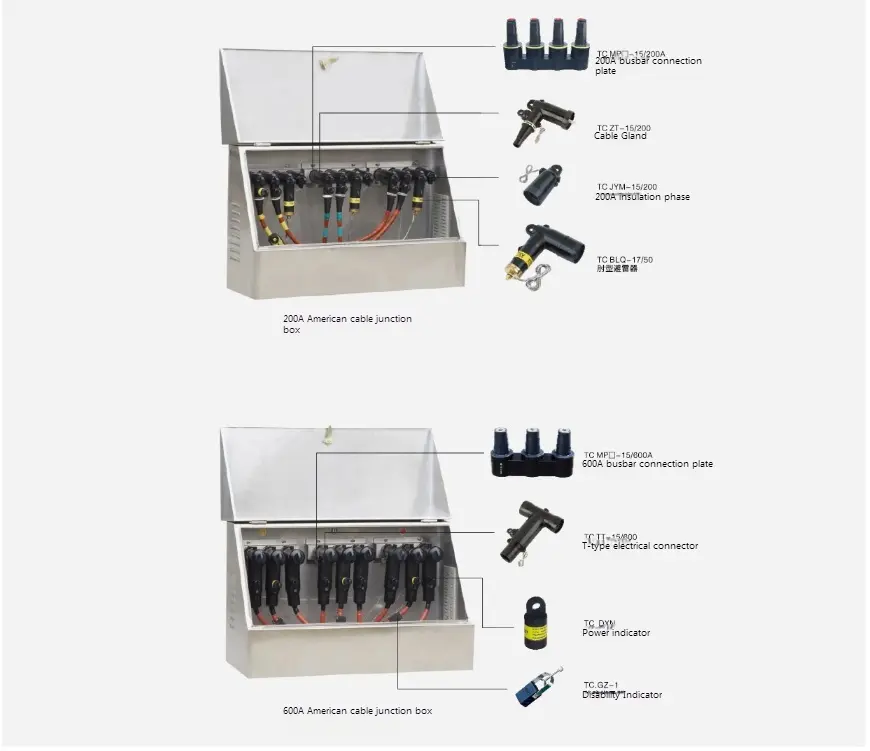

● Exemple de diagramme de la boîte de branche de câble américaine de 25 kV

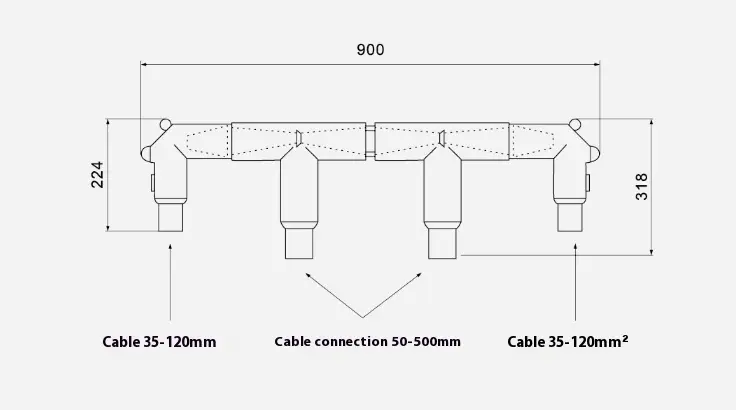

Si la boîte de branche de câble américaine de 25 kV ne peut pas être placée en raison de la limitation du site, elle peut être directement combinée par des joints de câble pour former plusieurs branches de câbles (les barres de bus ne sont pas nécessaires et la méthode de connexion est indiquée dans l'exemple suivant) et placée dans la tranchée de câble ou d'autres endroits. Exemple 1 Chaque groupe de quatre lignes entrantes et sortantes (2 × 600a + 2 × 200a) se compose de deux connecteurs de câbles T-II, de deux connecteurs de coude et d'un connecteur intermédiaire. Le connecteur de câble T-ⅱ 200a est connecté au connecteur du câble coude (l'autre côté est connecté à un paraf-oxyde isolé).

Voir la figure ci-dessous pour les exemples de taille:

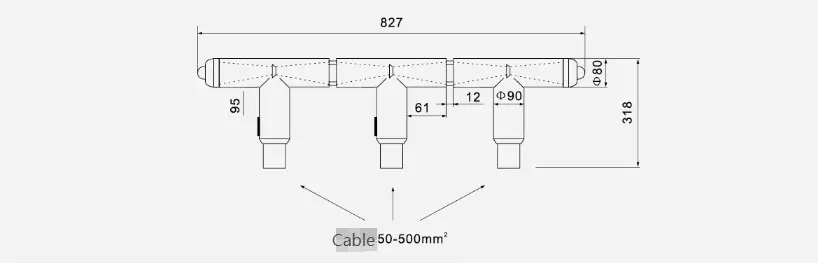

Exemple 2 Trois lignes d'accès (3x600a) Chaque phase se compose de trois connecteurs de câbles en forme de T et de deux connecteurs de connexion intermédiaires. Voir la figure ci-dessous pour les dimensions et les exemples:

● Exemple de diagramme
