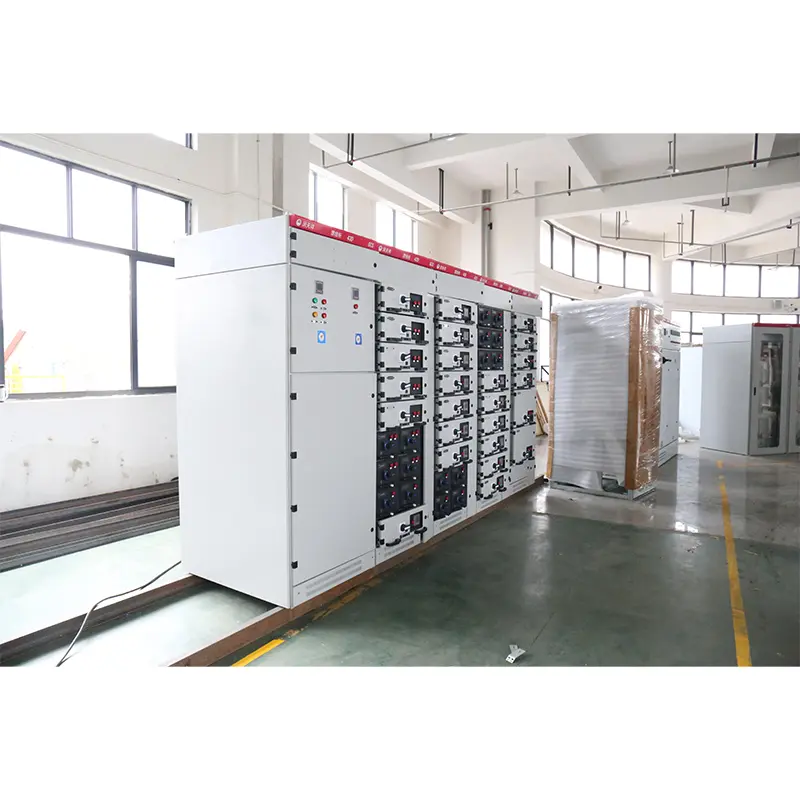

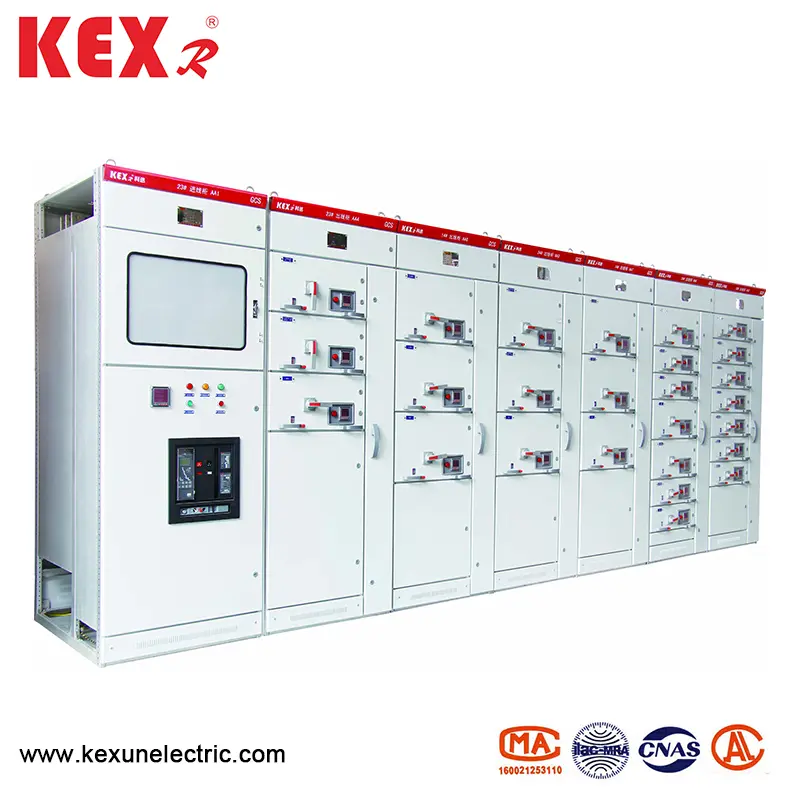

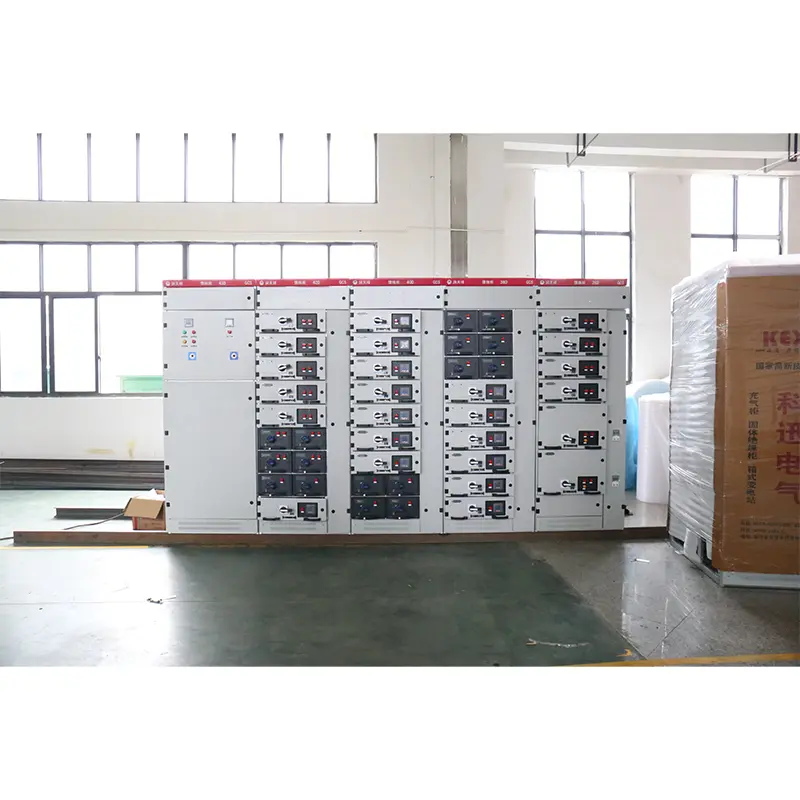

Armoire d'interrupteur d'extraction basse tension

● Index des performances

La conception de l'armoire d'interrupteur d'extraction à basse tension GCS répond aux normes suivantes:

▶ IEC439-1 Appareillage et contrôle de contrôle à basse tension

▶ GB7251 Appareillage de basse tension

▶ ZBK36001 Appareillage de pointe à basse tension

● Paramètres de base

● Structure principale

▶ Le cadre principal de l'armoire d'interrupteur d'extraction basse tension de type GCS adopte une acier à section ouverte de type 8 MF, et les deux côtés de la section en acier ont des trous d'installation avec le module de 20 mm et 100 mm et ①9,2 mm respectivement, de sorte que l'installation interne est flexible et pratique.

▶ Le cadre principal est conçu sous deux formes d'assemblage, à savoir la structure entièrement assemblée et la structure partiellement soudée (cadre latéral et faisceau transversal) à choisir.

▶ Chaque pièce fonctionnelle de l'appareil est isolée les unes des autres, et ses compartiments sont divisés en salle d'unité fonctionnelle, salle de bus et salle de câble. Les fonctions de chaque chambre sont relativement indépendantes.

▶ Le bus principal horizontal est disposé horizontalement derrière l'armoire, qui est la mesure de base pour faire en sorte que le circuit principal de l'appareil ait une forte résistance à court-circuit.

▶ La conception du compartiment de câble rend très pratique pour que les câbles montent et descendent.

▶ Série de tailles de l'armoire générale de l'appareil (voir le tableau ci-dessous):

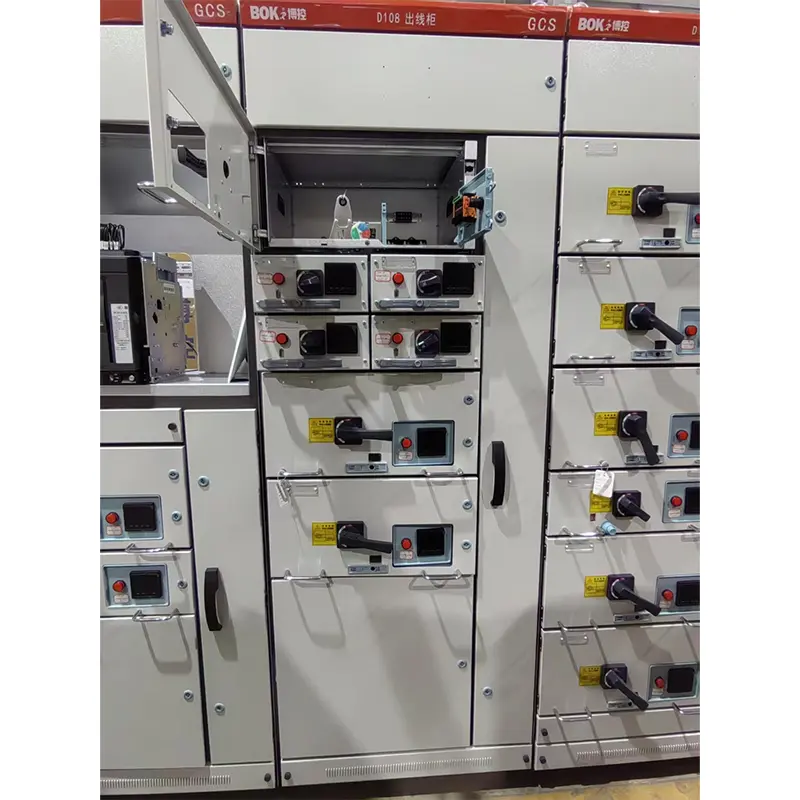

● Unité de fonction

1. La hauteur du tiroir est de 160 mm. Il est divisé en 1/2 unité, 1 unité, 3/2 unité, 2 unité, 3 unité et séries de cinq tailles. Le courant nominal du circuit unitaire est de 400a ou moins.

2. Le tiroir ne change que dans la dimension de hauteur, et sa dimension de largeur et de profondeur reste inchangée. Les tiroirs avec les mêmes unités fonctionnelles ont une bonne interchangeabilité.

3. Chaque armoire MCC peut être équipée au plus 11 tiroirs d'une unité ou 22 tiroirs 1/2-unité. Dans lequel plus d'une unité de tiroir adopte une plaque arrière multifonctionnelle.

4. Selon le courant, les lignes d'entrée et de sortie du tiroir adoptent un nombre différent de plug-ins avec la même structure de puce.

5. Le tiroir 1/2 unité et la salle de câble sont connectés par l'adaptateur ZJ-2 avec structure de plaque arrière.

6. La connexion entre le tiroir unitaire et la salle de câble adopte l'adaptateur ZJ-1 avec la même taille ou la même structure de tube selon le classement actuel.

7. L'unité de tiroir est équipée d'un dispositif de verrouillage mécanique.

● Composants électriques principaux

Le principe de sélection des principaux composants électriques est basé sur la technologie importée, qui peut être produite en série en Chine et répondre aux exigences de haute performance de l'appareil

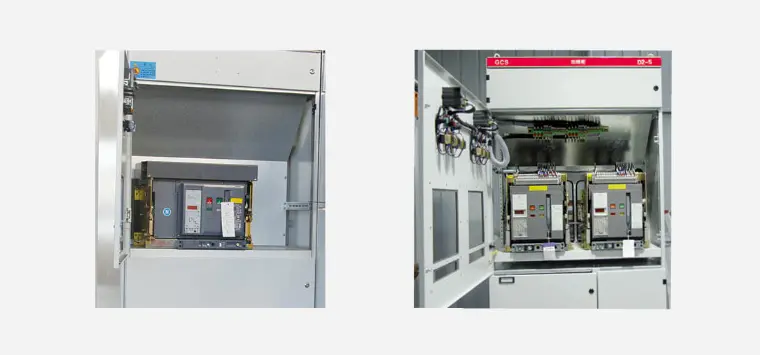

▶ Le disjoncteur de l'unité d'alimentation et d'alimentation sélectionne principalement les séries AH. D'autres séries M produites par Schneider Company et les séries F produites par ABB Company avec des performances plus avancées peuvent également être sélectionnées. AH Circuit Breaker a les caractéristiques de bonnes performances, de structure compacte, de poids léger et de séries fortes. Le prix est relativement faible, la maintenance et l'utilisation sont pratiques et tous les indices de performances peuvent répondre aux exigences de cet appareil.

▶ Unité de tiroir (unité de commande du moteur, unité d'alimentation partielle) Circuit Circuit Choisissez principalement des disjoncteurs de cas de boîtier en plastique CM1 et TG.TM30, et certains choisissent le NZM - Produit par Moeller Company. Série 100A. Ces commutateurs ont les caractéristiques de bonnes performances, de structure compacte, d'arc court ou sans arc, et d'indicateurs techniques et économiques élevés, qui peuvent répondre aux exigences de cet appareil.

▶ L'interrupteur d'isolement et l'interrupteur d'isolement de fusible doivent être des séries Q. Cette série a une forte fiabilité et une forte capacité de rupture, et peut réaliser un emboîtement mécanique.

▶ Le fusible principal est la série NT. 5. Les contacteurs AC doivent être de série B et LCI-D ..

● Caractéristiques de l'armoire d'interrupteur d'extraction basse tension de type GCS

1. Améliorer la capacité thermique de l'adaptateur et réduire considérablement l'élévation de la température supplémentaire causée par l'élévation de la température de l'adaptateur au connecteur, la tête de câble et l'espaceur.

2. La séparation entre les unités fonctionnelles et les compartiments est claire et fiable, et la défaillance d'une unité n'affectera pas le travail d'autres unités, de sorte que la défaillance est limitée à la plage minimale.

3. La disposition horizontale des bus fait que l'appareil a une bonne stabilité dynamique et thermique et peut résister à l'impact du courant de court-circuit de 80/176k.

4. Le nombre de circuits dans une seule armoire 4.MCC est jusqu'à 22, considérant pleinement les besoins des portes électriques automatiques (machines) dans la production d'électricité, les systèmes pétrochimiques et d'autres industries à grande capacité unique.

5. La connexion entre l'appareil et le câble externe est terminée dans le compartiment du câble, et le câble peut monter et descendre. Le transformateur actuel est installé dans le compartiment du câble, ce qui rend l'installation et la maintenance pratique.

6. Dans le même système de distribution d'énergie, le courant de court-circuit peut être limité en faisant correspondre les réacteurs de limitation de courant, la tension du bus peut être stabilisée à une certaine valeur et les exigences pour la résistance à court-circuit des composants peuvent être partiellement réduites.

7. L'unité de tiroir a un nombre suffisant de connecteurs secondaires (32 paires pour l'unité 1 et plus et 20 paires pour l'unité 1/2), qui peut répondre aux exigences de l'interface informatique et de la boucle de commande automatique pour le nombre de contacts

● Circuit auxiliaire

La conception du diagramme du circuit auxiliaire est conforme aux réglementations techniques pour la conception de puissance auxiliaire des centrales thermiques et d'autres réglementations techniques de conception pertinentes. Il convient au système de puissance à basse tension des centrales et des sous-stations électriques et du système de distribution de puissance basse tension dans les usines, les mines et les immeubles de grande hauteur. Le schéma des circuits auxiliaires des usines et des mines est conçu en fonction du schéma de circuits principaux, qui est divisé en unités fonctionnelles de ligne entrante d'alimentation, ligne d'alimentation (PC) et ligne d'alimentation de moteur (MCC).

● Ensemble de produits

Le fabricant doit fournir les documents et accessoires suivants lors de la fourniture:

▶ Liste des appareils

▶ Certificat de produit

▶ Instructions pour une utilisation

▶ Rapport de test d'usine

▶ Dessins électriques pertinents

▶ Clés de porte de l'armoire, poignées de fonctionnement et pièces de rechange spécifiées dans le contrat.

▶ Instructions d'installation des composants principaux

● Instructions de commande

Le contrat de commande de l'armoire d'interrupteur d'extraction à basse tension de type GCS contient le contenu suivant:

▶ Le modèle complet du produit comprend le numéro de schéma de circuit principal et le numéro de schéma de circuit auxiliaire.

▶ Diagramme de séquence de combinaison du système de circuit principal

▶ Diagramme schématique électrique du circuit auxiliaire

▶ Liste des composants de la cabinet

▶ Réglage des paramètres tels que la tension, le courant et le temps dans le circuit.

▶ Autres tables spéciales incompatibles avec l'utilisation normale du produit.
