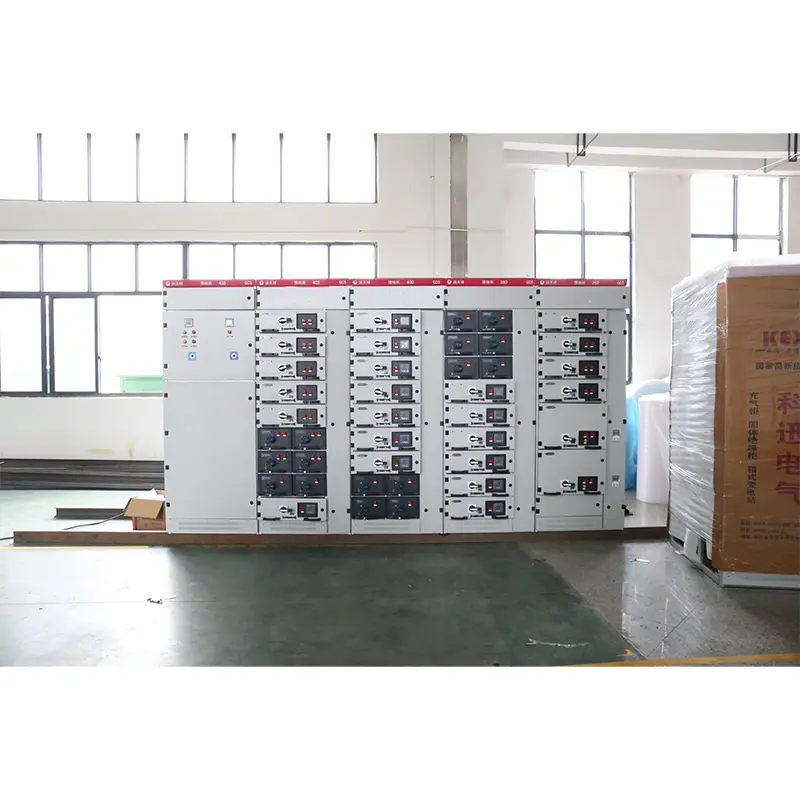

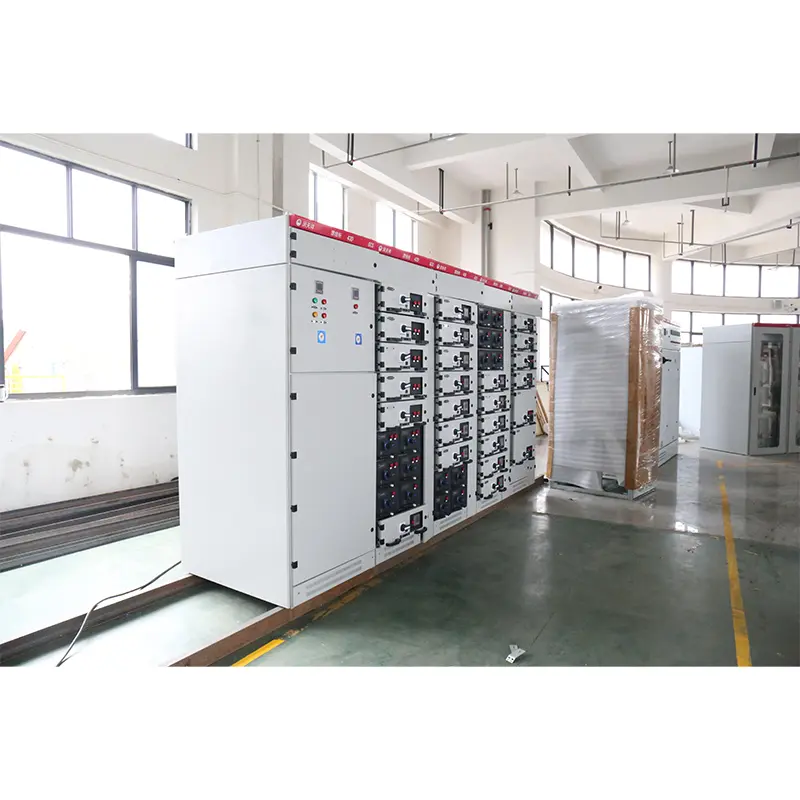

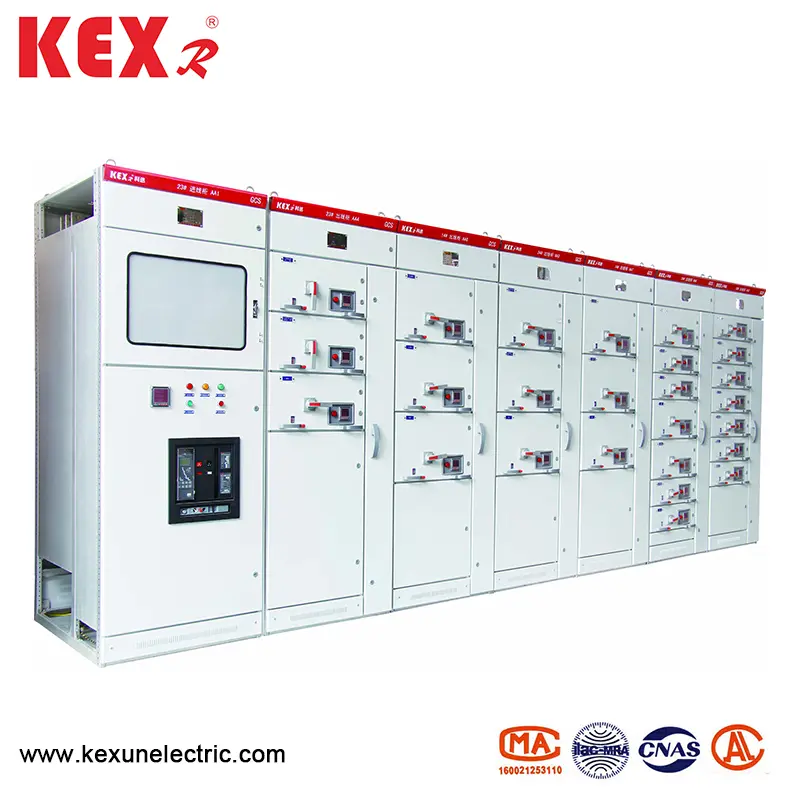

Ensemble complet de basse tension

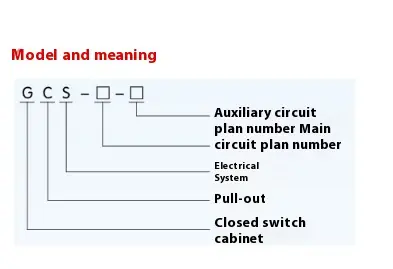

● Signification du modèle

● Paramètres de base

● Structure principale

▶ Le cadre principal de l'ensemble complet de type GCS à basse tension adopte un acier à section ouverte de type 8 MF, et les deux côtés de la section en acier ont des trous d'installation avec le module de 20 mm et 100 mm et ①9.2 mm respectivement, de sorte que l'installation interne est flexible et pratique.

▶ Le cadre principal est conçu sous deux formes d'assemblage, à savoir la structure entièrement assemblée et la structure partiellement soudée (cadre latéral et faisceau transversal) à choisir.

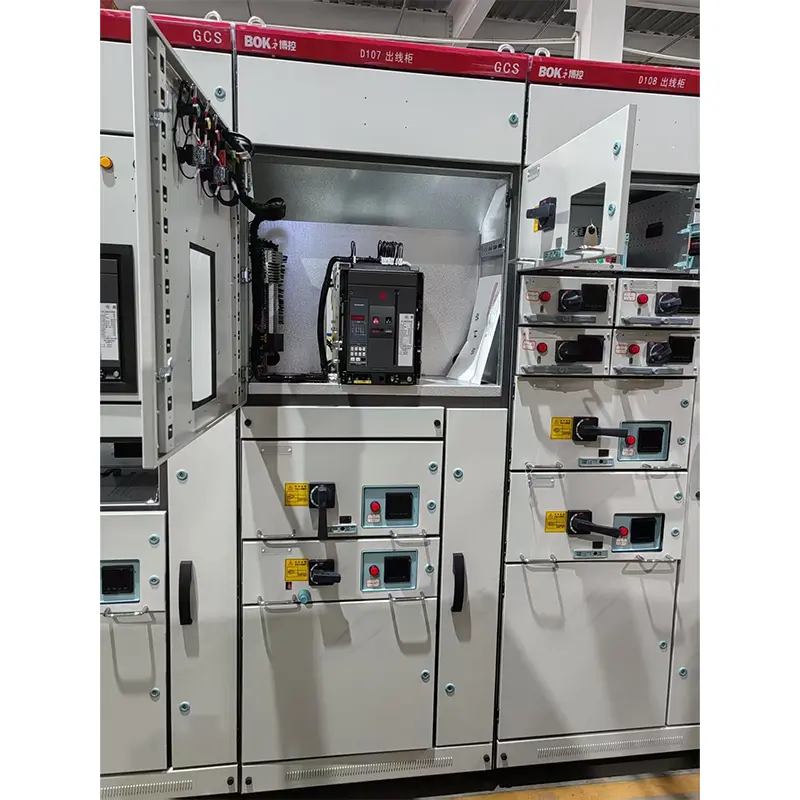

▶ Chaque pièce fonctionnelle de l'appareil est isolée les unes des autres, et ses compartiments sont divisés en salle d'unité fonctionnelle, salle de bus et salle de câble. Les fonctions de chaque chambre sont relativement indépendantes.

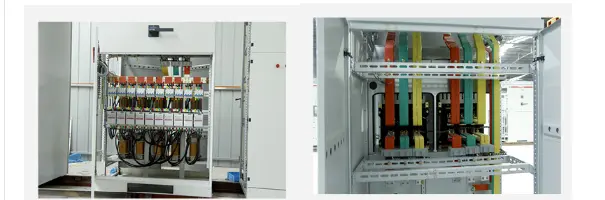

▶ Le bus principal horizontal est disposé horizontalement derrière l'armoire, qui est la mesure de base pour faire en sorte que le circuit principal de l'appareil ait une forte résistance à court-circuit.

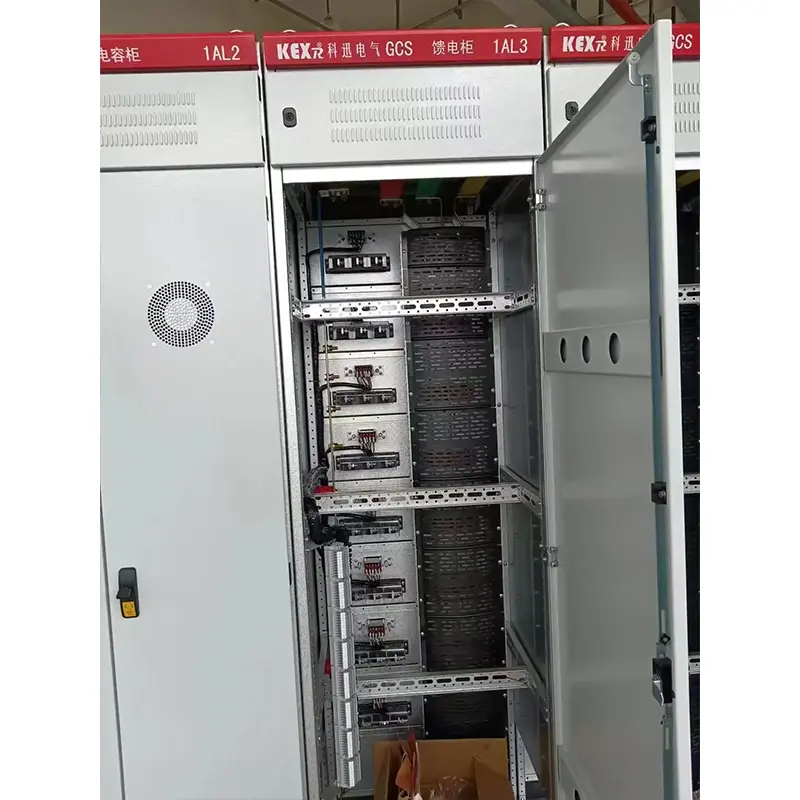

▶ La conception du compartiment de câble rend très pratique pour que les câbles montent et descendent.

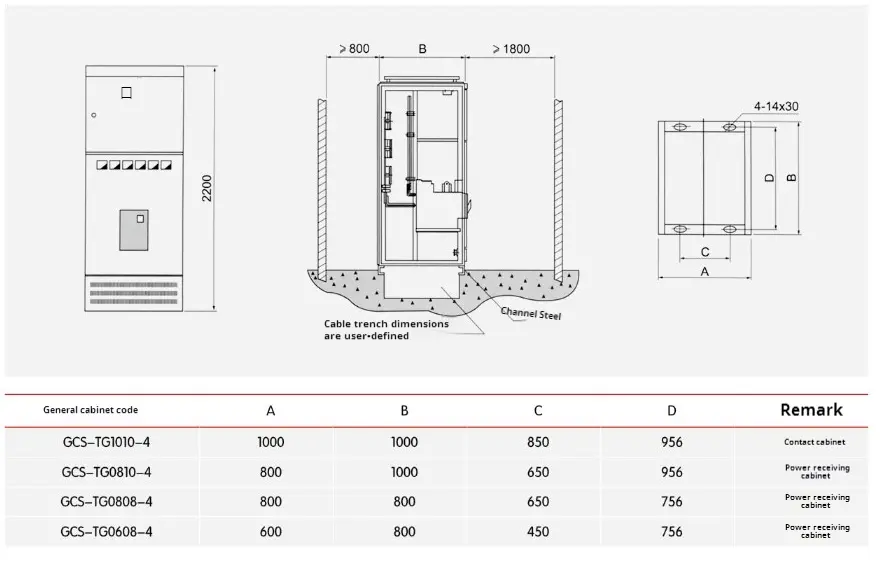

▶ Série de tailles de l'armoire générale de l'appareil (voir le tableau ci-dessous):

● Installation et utilisation de l'ensemble complet de type gcs basse tension

◆ Une fois que les produits sont arrivés au lieu de réception, ils doivent d'abord vérifier si l'emballage est intact. Si des problèmes sont trouvés, ils doivent informer rapidement les départements pertinents du contrat pour établir des dossiers commerciaux, analyser les raisons ensemble, faire des visas et gérer les conséquences. Pour les produits qui ne sont pas installés immédiatement, ils doivent être placés dans un endroit approprié et correctement conservés en fonction des conditions d'utilisation normales et des exigences des réglementations de stockage temporaires pour l'équipement électrique. 1. Le produit doit être installé en fonction du schéma d'installation (voir la figure attachée). L'acier du canal de fondation et les boulons lorsque la méthode de fixation du boulon est adopté doit être fourni par l'utilisateur. Lorsque le bus principal est connecté, si la surface est inégale en raison du transport, du stockage et d'autres raisons, elle doit être nivelée avant la connexion et la fixation.

◆ Lorsque les appareils sont installés séparément ou dans les colonnes, leur verticalité, leur inégalité de la surface de l'armoire et la déviation des lacunes entre les armoires doivent répondre aux exigences du tableau ci-dessous.

◆ Inspection et inspection après l'ensemble complet de type GCS à basse tension

installation et avant de mettre en service

(1) Vérifiez si la peinture supérieure ou d'autres matériaux de revêtement (comme la pulvérisation en plastique) de l'armoire sont endommagés et si l'armoire est sèche et propre.

(2) Si le mécanisme de fonctionnement des composants électriques est flexible et qu'il ne devrait pas y avoir de brouillage ou de force de fonctionnement excessive.

(3) La question de savoir si la mise en marche des contacts principaux et auxiliaires des appareils électriques principaux est fiable et précis.

(4) Le tiroir ou le mécanisme de suivi doit être flexible et léger, sans brouillage et collision.

(5) Les lignes centrales des contacts mobiles et statiques du tiroir ou de la structure de dispositif doivent être cohérentes et les contacts doivent être en contact étroit. La profondeur d'insertion des contacts principaux et auxiliaires doit répondre aux exigences. Bouclage mécanique ou électrique: l'action de réponse est correcte et le verrouillage ou la libération doit être fiable.

(6) Les tiroirs de la même taille doivent être interchangeables de manière pratique sans brouillage et collision.

(7) Le contact de mise à la terre entre le tiroir et l'armoire doit être en contact étroit. Lorsque le tiroir est poussé, le contact de mise à la terre du tiroir est contacté avant le contact principal, et lorsqu'il est retiré, le contact de mise à la terre est déconnecté après le contact principal.

(8) L'étalonnage de l'instrument, le rapport de transformation et la polarité du transformateur doivent être corrects.

(9) La spécification du noyau de fusible doit répondre aux exigences de la conception de l'ingénierie.

(10) La notation et le réglage de la protection doivent être corrects et fiables.

(11) Utilisez un mégohmmètre 1000V pour mesurer la valeur de résistance à l'isolation pas moins de 1mΩ.

(12) La connexion de chaque barre de barreau doit être bonne et l'installation des supports d'isolation, des pièces d'installation et d'autres accessoires doit être ferme et fiable.

◆ Utiliser les précautions de l'ensemble complet de type GCS à basse tension

▶ L'appareil est un ensemble complet à basse tension qui n'est pas installé contre le mur, utilisé à l'avant et maintenu des deux côtés. Seuls les professionnels qualifiés peuvent entrer ou ouvrir le canal de maintenance et la porte de l'armoire pour l'exploitation, l'inspection et l'entretien.

▶ L'interrupteur d'air et les disjoncteurs moulés ont été séparés et fermés à plusieurs reprises, en particulier après la séparation et la fermeture de court-circuits, ce qui provoquera des brûlures de contact locales et produira des substances de carbone, ce qui augmentera la résistance aux contacts. Par conséquent, ils doivent être maintenus et révisés dans le manuel d'instructions du disjoncteur.

▶ Après l'installation et la maintenance, l'isolement entre les compartiments et les unités fonctionnelles doit être strictement vérifiée pour assurer la bonne séparation fonctionnelle de l'appareil et empêcher l'expansion du défaut.

● Ensemble de produits

Le fabricant doit fournir les documents et accessoires suivants lors de la fourniture:

▶ Liste des appareils

▶ Certificat de produit

▶ Instructions pour une utilisation

▶ Rapport de test d'usine

▶ Dessins électriques pertinents

▶ Clés de porte de l'armoire, poignées de fonctionnement et pièces de rechange spécifiées dans le contrat.

▶ Instructions d'installation des composants principaux

● Instructions de commande

Le contrat de commande de l'ensemble complet de type gcs à basse tension contient le contenu suivant:

▶ Le modèle complet du produit comprend le numéro de schéma de circuit principal et le numéro de schéma de circuit auxiliaire.

▶ Diagramme de séquence de combinaison du système de circuit principal

▶ Diagramme schématique électrique du circuit auxiliaire

▶ Liste des composants de la cabinet

▶ Réglage des paramètres tels que la tension, le courant et le temps dans le circuit.

▶ Autres tables spéciales incompatibles avec l'utilisation normale du produit.
