Appareillage LV

● Réservez des conditions régulières

◆ L'altitude de l'appareillage de commutation GCK LV inférieur à 2000

◆ La température de l'air ambiant n'est pas supérieure à + 40 ℃, et la température moyenne à l'intérieur de 24h n'est pas supérieure à + 35 ℃, et la température de l'air ambiant n'est pas inférieure à 50 ℃

◆ Conditions atmosphériques: l'air est propre et l'humidité relative n'est pas supérieure à 50% lorsque la température est de + 40 ℃, et une humidité relative plus élevée est autorisée lorsque la température est basse, par exemple, 90% lorsque la température est + 20 ℃

◆ La l'appareillage de commutation GCK LV doit être installé dans des endroits sans incendie, explosion sèche, pollution grave, corrosion chimique et vibration violente

◆ L'inclinaison avec le plan vertical ne doit pas dépasser 5; Ce produit convient au transport et au stockage aux températures suivantes: -25 ℃ ~ + 55 ℃, et elle ne dépassera pas + 70 ℃ en peu de temps (pas plus de 24h); Si les conditions d'utilisation ci-dessus ne peuvent pas être remplies, l'utilisateur doit le soulever avec le fabricant lors de la commande et le régler par consultation.

● Principaux paramètres techniques de l'appareil de commutation GCK LV

● Caractéristique architecturale

L'unité de fonction du tiroir et la porte sont mécaniquement verrouillées par le mécanisme de fonctionnement de l'interrupteur principal. Lorsque l'interrupteur principal est en position de clôture, la porte ne peut pas être ouverte et le mécanisme de fonctionnement peut être verrouillé en position de clôture ou d'ouverture avec un cadenas supplémentaire. Les compartiments des unités fonctionnelles sont séparés par des plaques métalliques et les tiroirs ont une bonne interchangeabilité et ont une position de travail, une position de test et une position de séparation. Lorsque le tiroir est poussé à une certaine position, le tiroir sera automatiquement positionné. À ce moment, le tiroir sur le côté gauche du tiroir peut être tiré pour libérer le positionnement et entrer la position suivante. Lorsque le tiroir est retiré de l'armoire, il a également la fonction de prévenir les chutes.

▶ L'armoire avec des schémas fixes tels que la compensation et la compensation de capacité a la même apparence et la même position de bus horizontale que l'armoire de tiroir. S'assurant ainsi que l'armoire de type tiroir et l'armoire fixe peuvent être utilisées côte à côte.

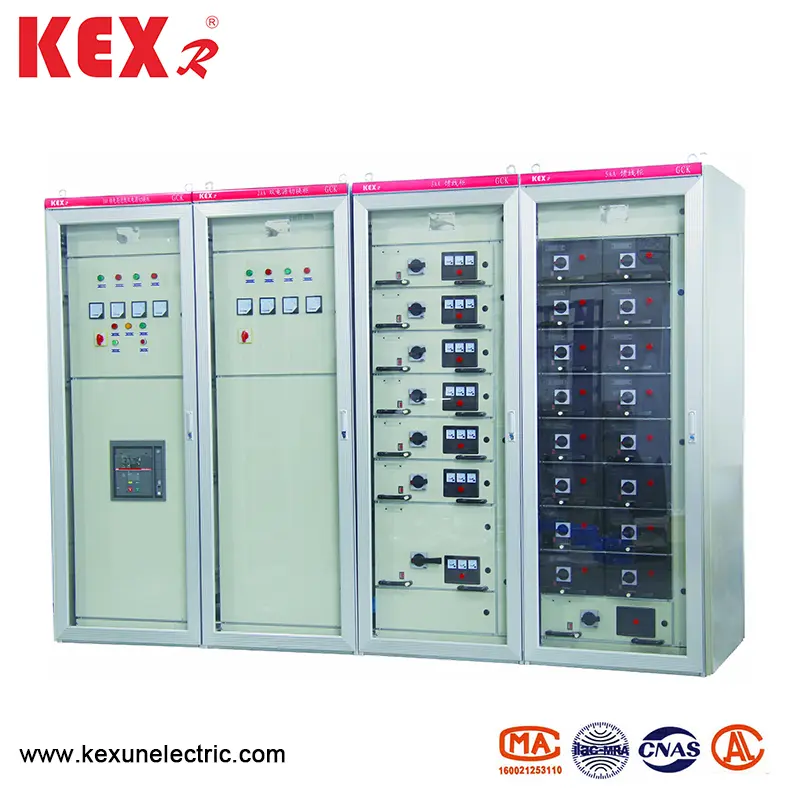

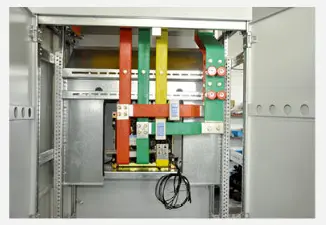

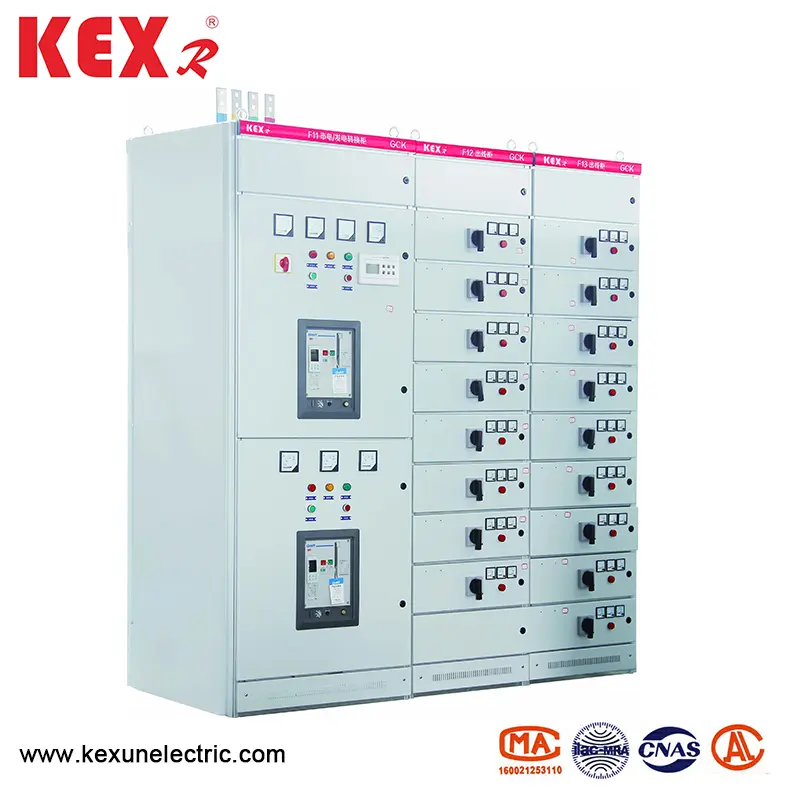

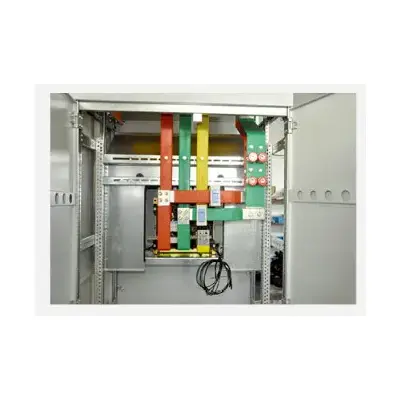

▶ Système de barres: la barre de bus de l'armoire adopte un système de cinq fils en trois phases, une barre de bus unique est utilisée lorsque le courant nominal du bar horizontal est inférieur à 1250A et que la barre de bus double est utilisée lorsque le courant nominal de la barre de barre horizontale est supérieur à 1250A. La barre de bus horizontale entre les armoires est chevauchée par des blocs de connexion, et la barre de bus verticale est enfermée par une coque en plastique d'ingénierie en polycarbonate. Le déflecteur interne est utilisé pour limiter la diffusion de l'arc. La barre de bus neutre est placée à l'avant du dessus de l'armoire, et la barre de protection (PE) est placée en bas de l'armoire et est connectée à la chicane de l'armoire.

▶ Sous la condition de ne pas réduire le niveau de protection de la coquille, le bas et le haut de l'armoire de commutation sont fournis avec des fenêtres de ventilation naturelles.

▶ La note de protection du shell d'armoire est IP40.

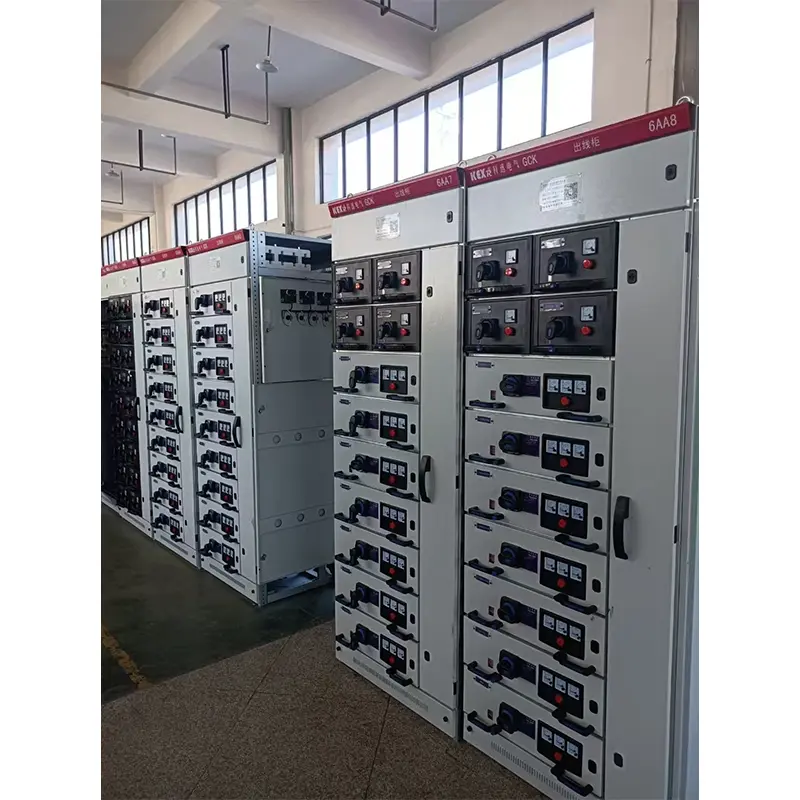

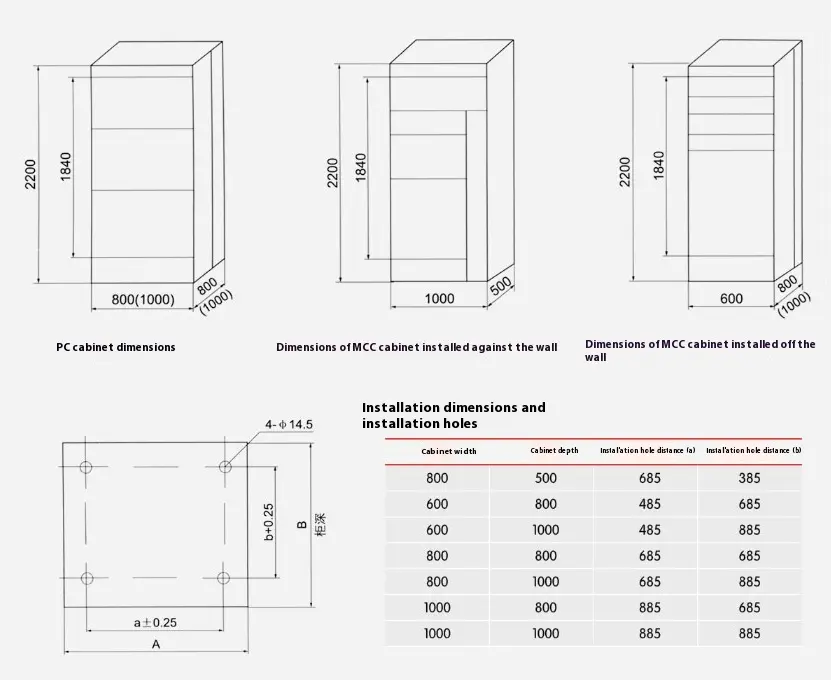

● Dimensions globales de l'appareillage LV, dimensions d'installation

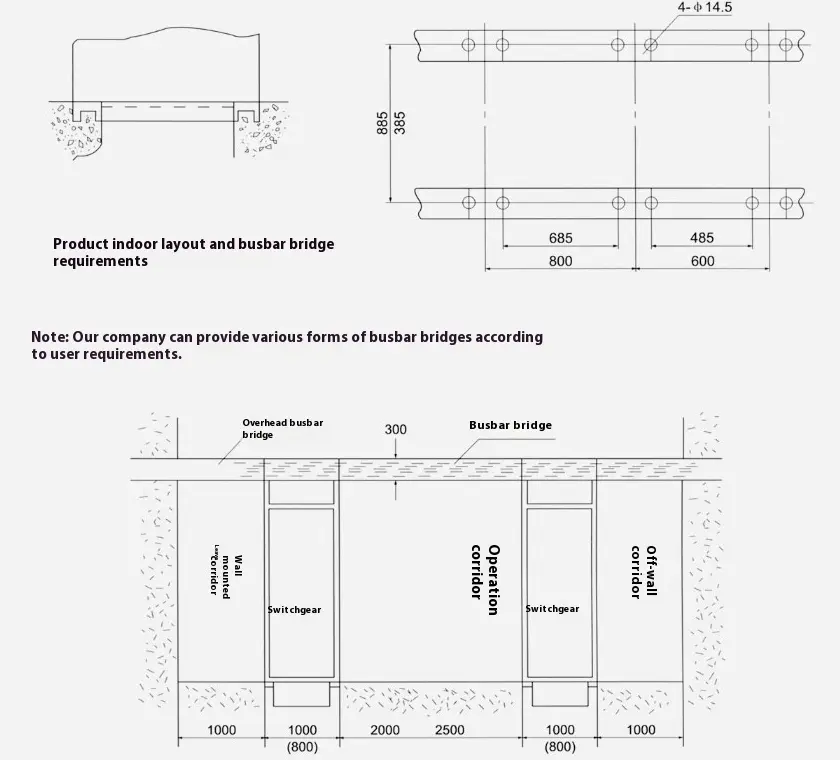

● Diagramme schématique du type GCK Type de commutation LV Fondation d'installation d'appareils de commutation
