Appareillage de distribution de puissance basse tension

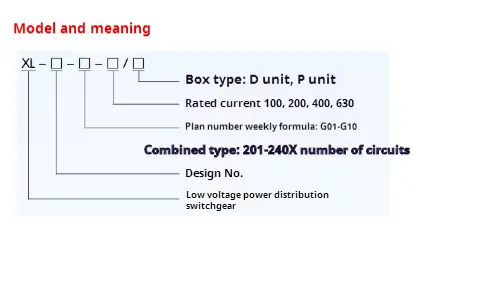

● Signification du modèle

● Utilisation de conditions

◆ Le commutateur de distribution de puissance basse tension de type XL-21 doit être installé à une altitude inférieure à 2000 m.

◆ La température ambiante et la température de l'air ambiant ne sont pas supérieures à + 40 ℃, mais la température moyenne n'est pas supérieure à + 35 ℃ et la température de l'air ambiant n'est pas inférieure à -100 ℃ dans une période de 24 heures.

◆ Il ne doit pas y avoir de poussière excessive, d'acide, de sel, de gaz corrosif et explosif dans l'air. La température relative ne doit pas dépasser 50% à la température la plus élevée de + 40 ℃, et une température relative plus élevée est autorisée à la température la plus basse, telle que 90% inférieure à + 20 ℃. Il convient de considérer que la condensation générale peut parfois se produire en raison de changements de température.

◆ Lorsque les utilisateurs ont des exigences spéciales, ils peuvent négocier avec le fabricant.

● Caractéristiques de conception

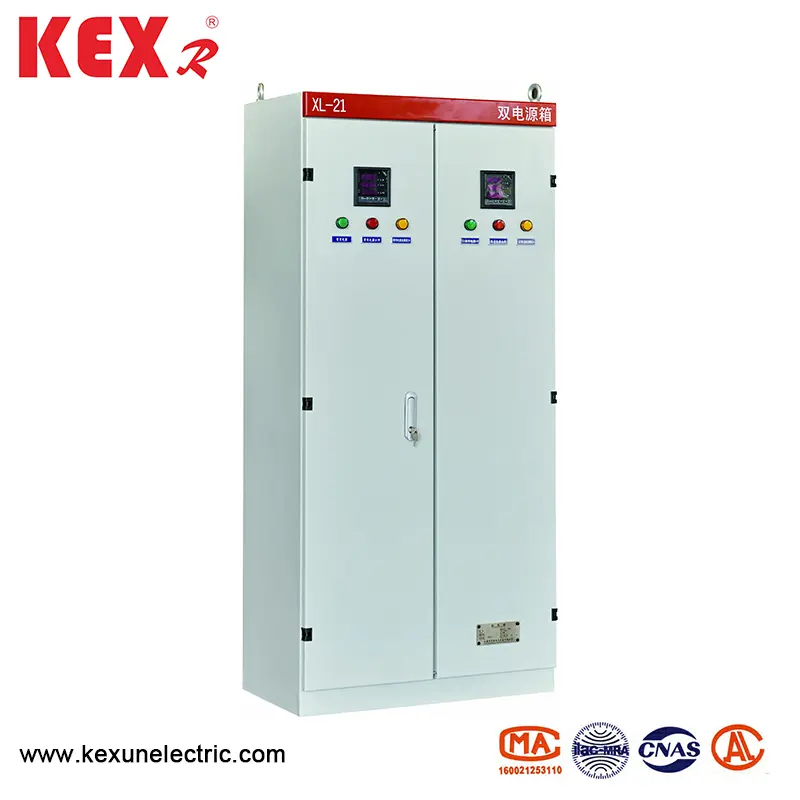

◆ Le commutateur de distribution de puissance basse tension de type XL-21 est monté sur le sol et peut être directement installé sous le transformateur. Le corps d'appareillage de commutation est en plaque d'acier de haute qualité soudée ou assemblée, et la poignée de fonctionnement de l'interrupteur de couteau est installée sur la colonne de droite devant l'appareil-bassal, qui peut être utilisée pour l'alimentation de commutation. Un voltmètre est installé devant la boîte de distribution de puissance. Indique la tension du bus. Il y a une porte devant la boîte de distribution de puissance. Une fois la porte ouverte, tout l'équipement de la boîte de distribution d'alimentation est exposé, ce qui est pratique pour la maintenance. Cette boîte de distribution d'énergie adopte de nouveaux composants conçus par la Chine, qui présente les caractéristiques de la structure compacte, de l'entretien pratique et de la combinaison flexible de schémas de circuits. La boîte de distribution d'alimentation est équipée d'un disjoncteur en tant que protection contre les courts-circuits, et un bouton de fonctionnement peut être installé devant la porte.

◆ Mode de fonctionnement: manuel.

◆ Mode d'installation: installation verticale

◆ Mode de câblage: câblage fixe

● Paramètres techniques de l'interrupteur de distribution de puissance basse tension de type XL-21

● Installation et utilisation de l'interrupteur de distribution de puissance basse tension de type XL-21

◆ La boîte de distribution de puissance ne peut être emballée et transportée qu'après avoir réussi l'inspection. Lorsque le produit arrive à destination, vérifiez d'abord si la case est terminée. Si la boîte de distribution d'alimentation n'est pas installée immédiatement, stockez le produit dans un endroit sec et propre.

◆ La boîte de distribution d'alimentation peut être installée en fonction du dessin d'installation, et l'acier et les vis de canal de fondation doivent être fournis par l'utilisateur. Si le câble est sortant, l'utilisateur enterre la rainure de fondation et la tranchée du câble à l'extérieur du boulon de pâte inférieur.

◆ Une fois la boîte de distribution d'alimentation installée ou révisée, une série d'éléments doit être inspectée et testée avant d'être mise en service.

(1) Vérifiez si l'équipement électrique interne et le câblage sont conformes au diagramme schématique.

(2) Vérifiez et utilisez le commutateur plusieurs fois pour voir s'il est flexible et normal.

(3) Vérifiez et testez si tous les compteurs et relais sont précis.

● Instructions de commande

Documents et accessoires fournis par Kexun lors de la fourniture.

▶ Liste de livraison.

▶ Certificat de produit.

▶ Le rapport d'inspection d'usine.

▶ Description du produit

▶ Diagramme du système primaire, diagramme schématique de contrôle et schéma de câblage secondaire.

▶ Clés de porte de l'armoire, poignées de fonctionnement et pièces de rechange spécifiées dans le contrat.

▶ Instructions pour l'utilisation des composants principaux
