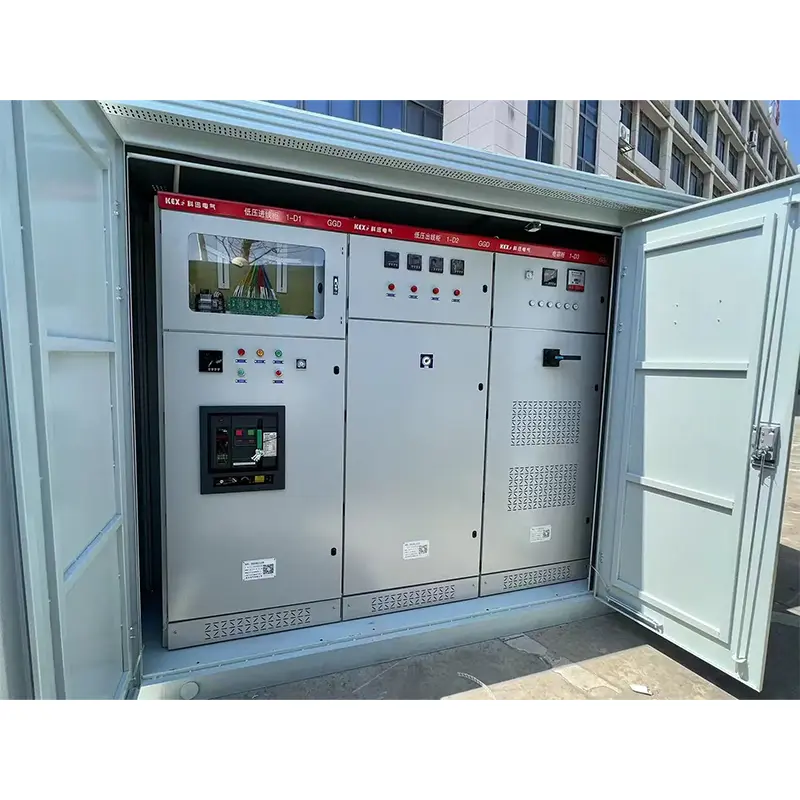

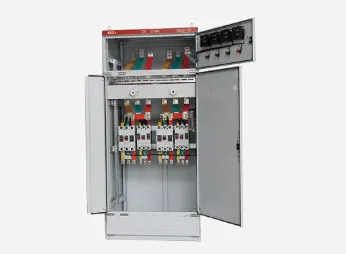

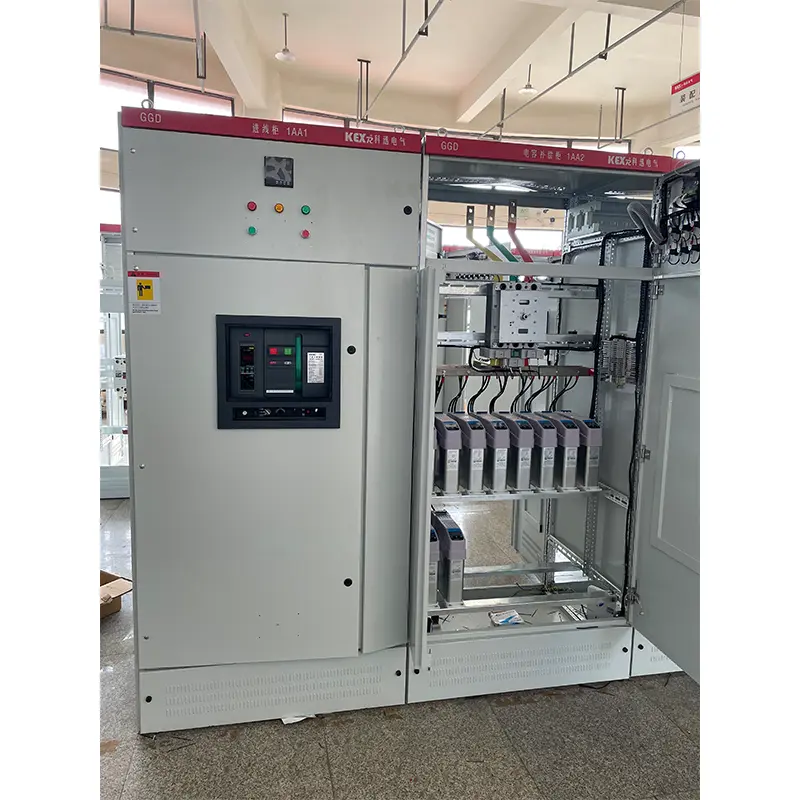

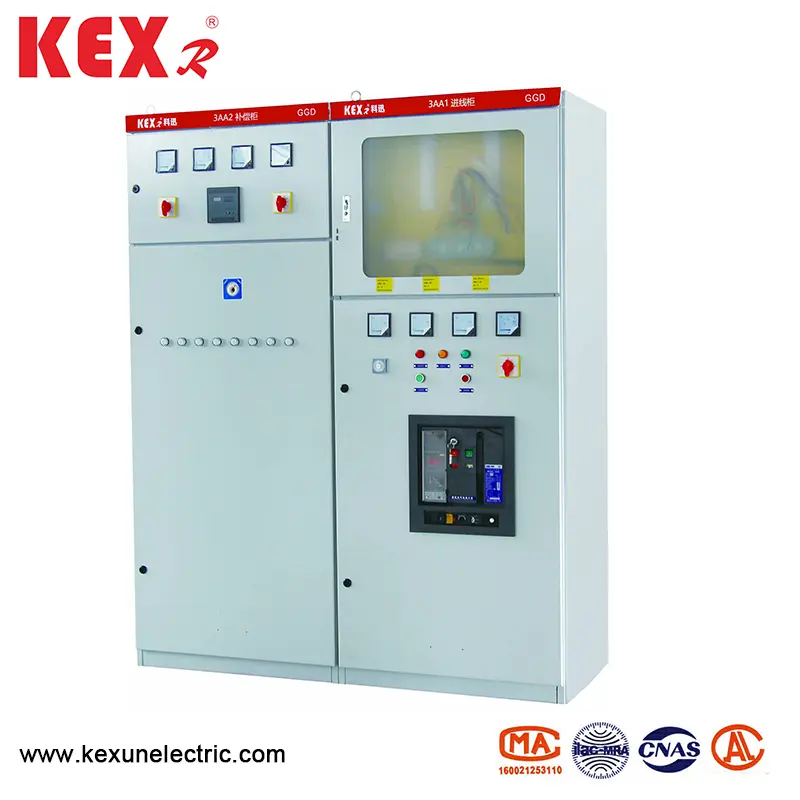

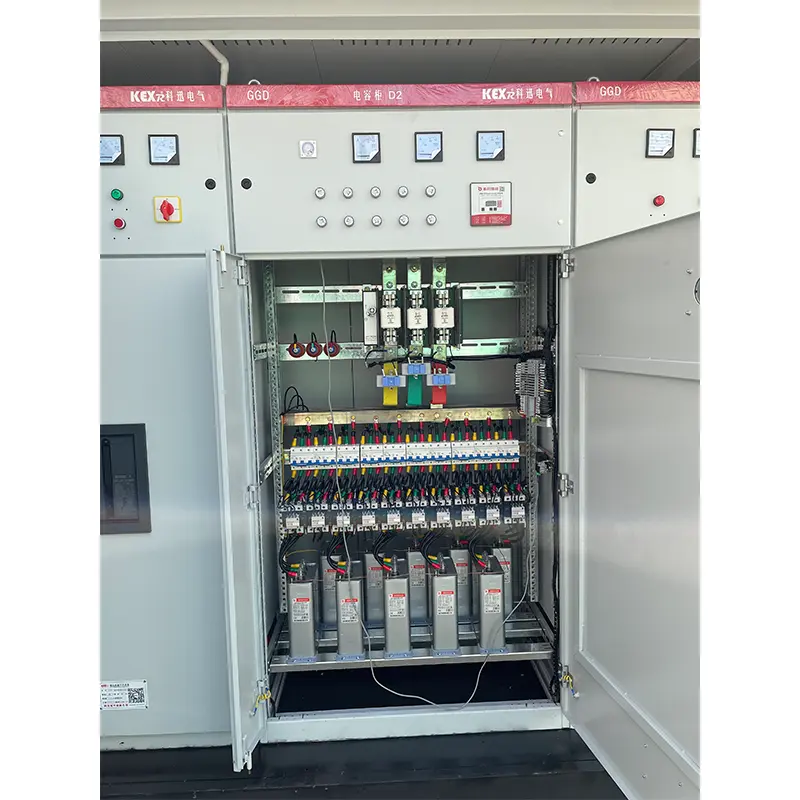

Appareillage de distribution de basse tension AC

● Utilisation des conditions de l'appareillage de distribution à basse tension AC GGD

▶ La température de l'air ambiant ne doit pas être supérieure à + 40 ℃ ou inférieure à -5 ℃, et la température moyenne en 24h ne doit pas être supérieure à + 35 ℃

▶ L'altitude du lieu d'installation et d'utilisation intérieure ne doit pas dépasser 2000m ；;

▶ L'humidité relative de l'air environnant ne doit pas dépasser 50% à la température la plus élevée de + 40 ℃, et une température relative plus grande doit être autorisée à une température plus basse (par exemple, 90% à + 20 ℃), étant donné que l'influence de la rosée suspecte peut parfois se produire en raison de changements de température;

▶ Lorsque l'équipement est installé, l'inclinaison avec le plan vertical ne doit pas dépasser 5:

▶ L'équipement doit être installé dans un endroit où il n'y a pas de vibration et d'impact violents, et où il ne suffit pas pour corroder les composants électriques;

Remarque: Lorsque les utilisateurs ont des exigences spéciales, ils peuvent négocier avec le fabricant.

● Paramètres électriques de base

● Fonction de conception

▶ L'appareil de commutation de distribution à basse tension de type GGD est sous la forme de l'armoire générale, et le cadre est assemblé par soudage local avec de l'acier à froid de 8 mf. Les pièces de cadre et les pièces de support spéciales sont fournies par le fabricant d'acier désigné pour assurer la précision et la qualité de l'armoire. Les composants de l'armoire universelle sont conçus selon le principe modulaire, et il y a 20 trous de montage. Le coefficient universel est élevé, ce qui peut faire en sorte que l'usine réalise la pré-production, ce qui non seulement raccourcit le cycle de fabrication, mais améliore également l'efficacité du travail.

▶ La conception de l'interrupteur de distribution à basse tension de type GGD considère entièrement la dissipation thermique dans le fonctionnement de l'armoire. Il existe différents nombres de créneaux de refroidissement aux extrémités supérieures et inférieures de l'armoire. Lorsque les composants électriques de l'armoire génèrent de la chaleur, l'air chaud augmente et est déchargé à travers la fente supérieure, tandis que l'air froid est en continu dans l'armoire à travers la fente inférieure, de sorte que l'armoire scellée forme un conduit de ventilation naturel du bas en haut pour atteindre le but du refroidissement.

▶ Selon les exigences de la conception de la modélisation des produits industriels modernes, l'appareillage de commutation de distribution à basse tension AC adopte la méthode du rapport de section doré pour concevoir la forme de l'armoire et la taille de la division de chaque partie, ce qui rend toute l'armoire belle et généreuse.

▶ La porte de la placard est connectée au cadre par une charnière rotative, ce qui est pratique pour l'installation et le démontage. Une bande de caoutchouc à pignon est intégrée dans l'ourlet de la porte. Lorsque la porte est fermée, la bande entre la porte et le cadre a une certaine course de compression, ce qui peut empêcher la porte d'entrer directement avec l'armoire et d'améliorer le niveau de protection de la porte.

▶ La porte de l'instrument équipée de composants électriques est connectée au cadre par plusieurs brins de fils de cuivre doux, et les pièces d'installation de l'armoire sont connectées au cadre par des vis à mouches, de sorte que toute l'armoire constitue un système complet de protection de mise à la terre.

▶ La couche de finition de l'armoire est faite de peinture à la cuisson à l'orange en polyester, qui a une forte adhérence et une bonne texture. L'ensemble de l'armoire est sous un ton sous-lumière, ce qui évite l'effet éblouissant et crée un environnement visuel confortable pour le personnel en service.

▶ Le couvercle supérieur de l'armoire peut être retiré si nécessaire, ce qui est pratique pour l'assemblage et le réglage du bus principal sur place. Les quatre coins du dessus de l'armoire sont équipés de bagues de levage pour le levage et l'expédition.

▶ Le niveau de protection de l'armoire est IP30, et les utilisateurs peuvent également choisir entre IP20 et IP40 en fonction des exigences de l'environnement d'utilisation.

● Installation et utilisation

Une fois le produit à l'arrivée à la réception, il doit d'abord vérifier si l'emballage est intact et informer les départements concernés pour trouver les raisons dans le temps où les problèmes sont trouvés. Pour les produits qui ne sont pas installés immédiatement, ils doivent être placés à des endroits appropriés en fonction des dispositions des conditions d'utilisation normales.

◆ Installation du produit

L'installation de produits doit être effectuée en fonction du schéma d'installation (voir la figure attachée), et l'acier et les boulons de base du canal doivent être fournis par les utilisateurs. Lorsque le bus principal est installé dans une rangée entière avec un placage en étain, la surface qui se chevauche doit être réparée et nivelée, nettoyée, recouverte de vaseline neutre ou prise d'autres mesures, puis fixée avec des boulons.

◆ Les produits doivent être inspectés et testés pour les articles suivants après l'installation et avant d'être mis en service.

▶ Vérifiez si la peinture supérieure de l'armoire est tombée et si l'armoire est sèche et propre.

▶ Que le mécanisme de fonctionnement des composants électriques soit flexible et qu'il ne devrait pas y avoir de brouillage ou de force de fonctionnement excessive.

▶ Si la mise en marche des contacts principaux et auxiliaires des appareils électriques principaux est fiable et précis.

▶ Que le rapport et la polarité de l'indication des instruments et du transformateur soient corrects.

▶ Que la connexion Busbar soit bonne et si l'isolation prend en charge, les pièces de montage et les accessoires sont installées fermement et de manière fiable.

▶ Que le contact auxiliaire répond aux exigences, si la spécification du noyau de fusible du fusible est correcte, si la valeur de réglage du relais répond aux exigences de conception, et si l'action est fiable et précise.

▶ Si le contact du circuit répond aux exigences du schéma électrique.

▶ Si le système de circuit de protection répond aux exigences.

▶ Utilisez un mégohmmètre de 500 volts pour mesurer la valeur de résistance à l'isolation pas moins de 1 mégohmmètre.

◆ Précautions pour une utilisation

(1). Ce produit n'est pas installé contre le mur, utilisé d'un côté (côté avant), et entretenu avec des portes doubles. Seuls les professionnels qualifiés peuvent entrer ou ouvrir le canal de maintenance du produit et la porte du placard pour le fonctionnement, l'inspection et la maintenance.

(2). L'interrupteur d'air après plusieurs fois, les brûlures locales de contact principal et la production de substances de carbone augmenteront la résistance de contact, devrait être un entretien et une réparation réguliers de l'interrupteur d'air en fonction de ses instructions de fonctionnement.

◆ Ensemble complet du produit

▶ Liste d'emballage

▶ Certificat de produit

▶ Instructions pour une utilisation

▶ Rapport de test d'usine

▶ Dessins électriques pertinents

▶ Clés de porte de l'armoire, poignées de fonctionnement et pièces de rechange spécifiées dans le contrat.

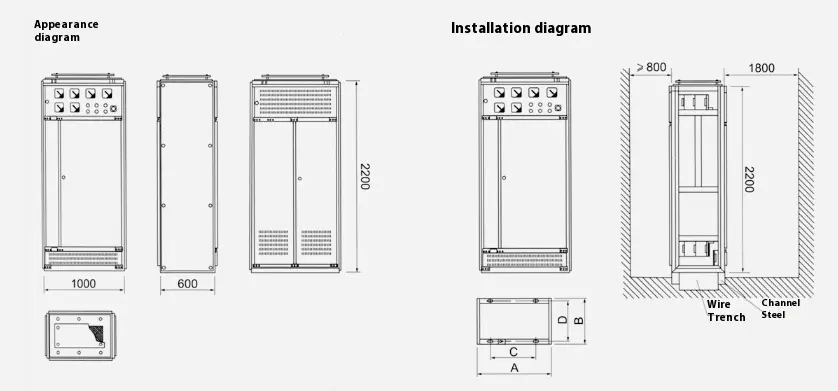

● Diagramme de schéma de contour et d'installation
