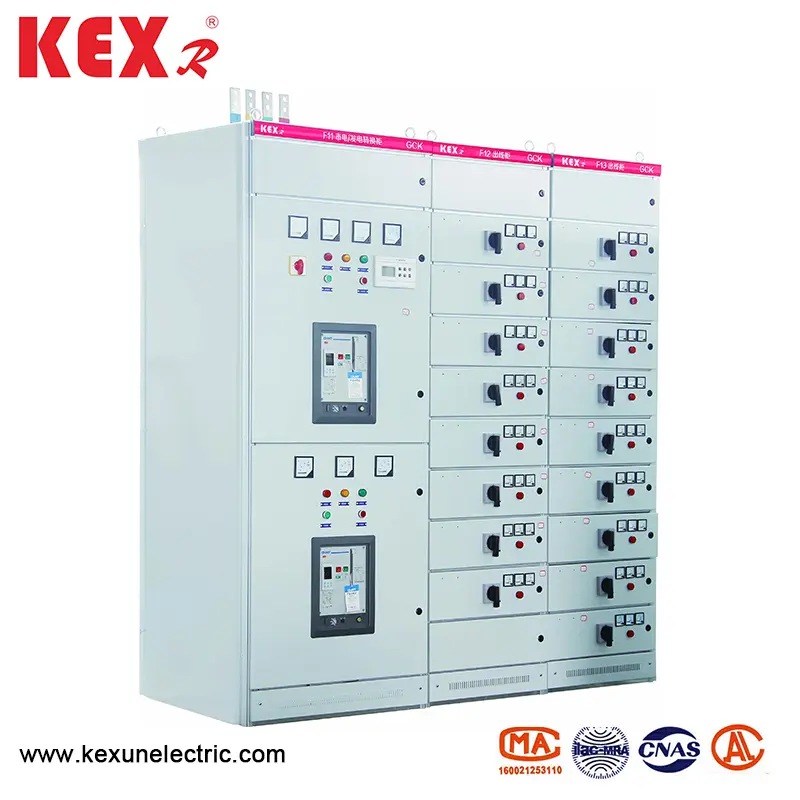

Appareillage de décrochage basse tension

● Caractéristiques du produit

Cet largeur de commutation à basse tension présente les avantages d'une capacité de rupture élevée, d'une bonne stabilité dynamique et thermique, d'une structure avancée et raisonnable, d'un schéma électrique pratique, d'une série, d'une polyvalence forte, d'une combinaison arbitraire de diverses unités de schéma, de plus de circuits contenus dans un seul commutateur, une sauvegarde d'espace de plancher, une belle apparence, un niveau de protection élevé, une sécurité et une fiabilité, un entretien de commutation et ainsi de suite. Ce produit est conforme à la norme IEC439 NAICS2-322, et est également conforme à GB7251-87 "d'appareillage à basse tension" National Standard et ZBK36001-89 "standard de commutation à basse tension" standard "à basse tension" standard professionnel "

● Principaux paramètres techniques

● Caractéristique architecturale

Le cadre d'appareillage de base de l'appareil-bas à basse tension est une structure assemblée. Toutes les parties structurelles du cadre d'appareillage sont connectées les unes avec les autres par des vis pour former un cadre de base. Ensuite, selon les besoins, les portes, les chicanes, les partitions, les tiroirs, les supports de montage, les barres de bus et les composants électriques sont ajoutés pour assembler un largeur complet. Cettencier LV a les caractéristiques suivantes:

▶ 1. Le cadre est en acier profilé, positionné par une plaque d'angle tridimensionnelle, et boulonné sans structure de soudage, évitant ainsi la déformation et la contrainte de soudage et l'amélioration de la précision de l'installation.

▶ 2. Les trous de montage des cadres et des pièces changent en fonction du module E = 20 mm.

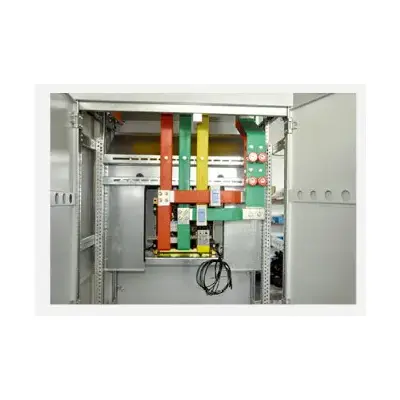

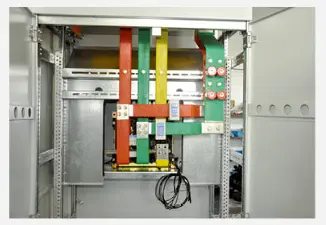

▶ 3. Les parties structurelles internes sont galvanisées. Après le décapage et le phosphation, l'extérieur est pulvérisé avec de la poudre époxy électrostatique. 4. Dans le centre de commutation entrant du centre d'alimentation (PC), le haut est la zone du bus horizontal et la partie inférieure de la zone de bus horizontale est la salle du disjoncteur. Les disjoncteurs peuvent être équipés de séries DW15C, ME et autres domestiques, et peuvent également être équipées de divers disjoncteurs produits par des sociétés électriques étrangères selon les besoins des utilisateurs, tels que les disjoncteurs de la série F produits par la société ABB et les disjoncteurs intelligents. En général, l'unité PC dispose d'un circuit principal (y compris un coupleur de bus) avec des lignes inversées. Lorsque le courant nominal est de 630A-1600A, il occupe un largeur de commutation avec une taille globale de 800 × 1000 × 2200 (largeur x profondeur x hauteur). Le circuit principal sans chiffre d'affaires occupe un approvisionnement avec une dimension externe de 800 × 800 × 2000 (largeur, profondeur et hauteur). Lorsque le courant nominal se situe entre 1600A-3150A, il occupe un largeur de commutation avec une taille globale de 1000 × 1000 × 2200 (largeur x profondeur x hauteur). Il n'y a pas d'appareil de commutation principal qui est retourné. Lorsque le courant nominal est de 1600A-3150A, il occupe un approvisionnement avec une dimension externe de 1000 × 1000 × 220 (largeur × profondeur × hauteur). Le circuit principal sans chiffre d'affaires occupe un approvisionnement avec une dimension externe de 1000 × 800 × 2200 (largeur x profondeur x hauteur).

▶ 4.La structure de l'appareil de commutateur d'alimentation du centre d'alimentation (PC) est similaire à celle de l'appareillage de commutation entrant. Lorsque le courant d'alimentation est 630A-1600A, un commutateur 1000 × 1000 × 2200 (largeur × profondeur × hauteur) peut être équipé de deux boucles, qui sont disposées de haut en bas.

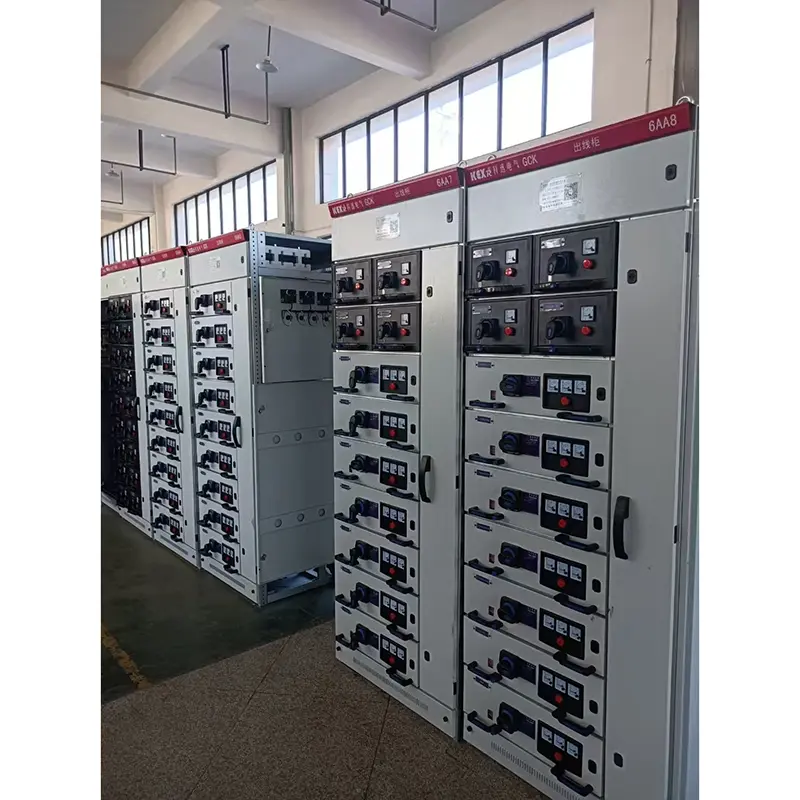

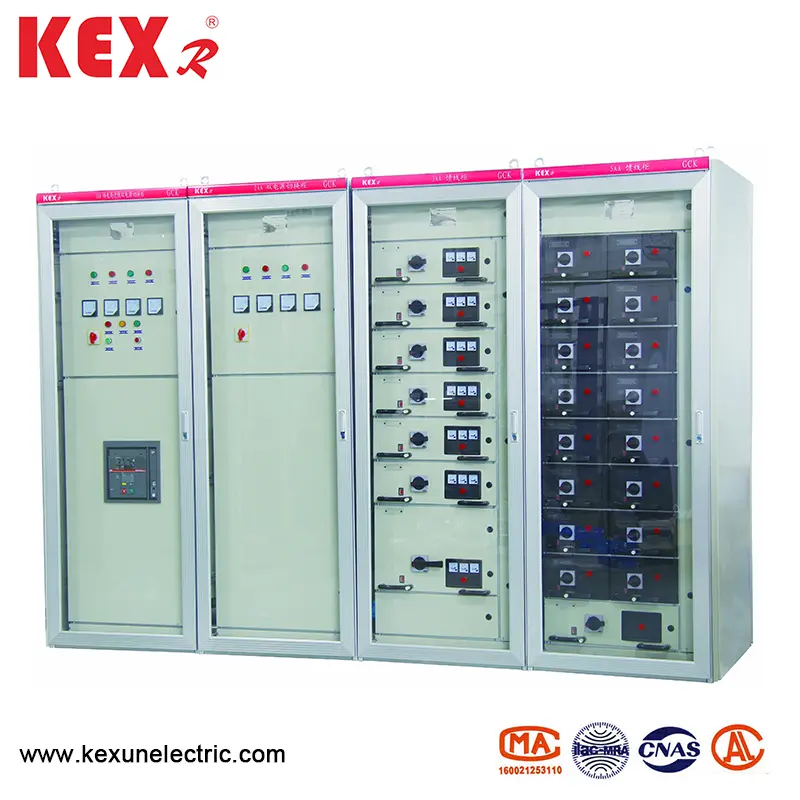

▶ 5. Le centre de commande du moteur (MCC) a deux types: l'appareil de commutation mural et l'appareillage de commutation non monté sur paroi, dont le haut est une zone de barre horizontale, et la zone d'unité fonctionnelle du tiroir est en dessous de la zone de barre de bus horizontale, dont la largeur est de 600 mm, et la hauteur de la zone de l'unité fonctionnelle du tiroir est de 1840 mm. Lorsque le corps d'appareillage est monté mural, la partie gauche de l'appareillage est une zone d'unité fonctionnelle et la partie droite a une zone de sortie de câble de 200 mm de large. Les dimensions globales de l'appareillage de commutation sont 800/500/2200 (largeur / profondeur / hauteur). Lorsque l'appareillage de commutation est installé loin du mur, la largeur de l'appareillage est de 600 mm et la zone de sortie du câble est à l'arrière de l'appareillage. Les dimensions globales de l'appareillage de commutation sont de 600 × 800 (1000) × 2200 (largeur x profondeur x hauteur). Il existe deux types de profondeurs d'appareillage de commutation: 800 et 1000. Nous suggérons que les utilisateurs choisissent un largeur de commutation avec une profondeur de 1000 pour être cohérent avec la profondeur de l'appareillage de PC. Lorsque le tiroir est tiré de l'appareillage de commutation, la partie vivante de l'appareillage n'est pas exposée, ce qui est sûr et fiable.

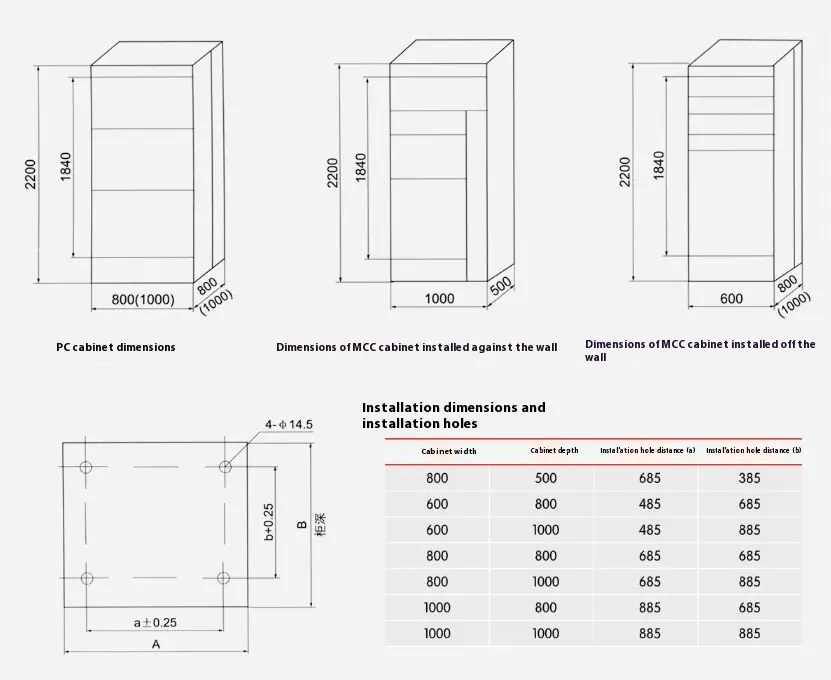

● Dimensions globales de l'appareillage LV, dimensions d'installation

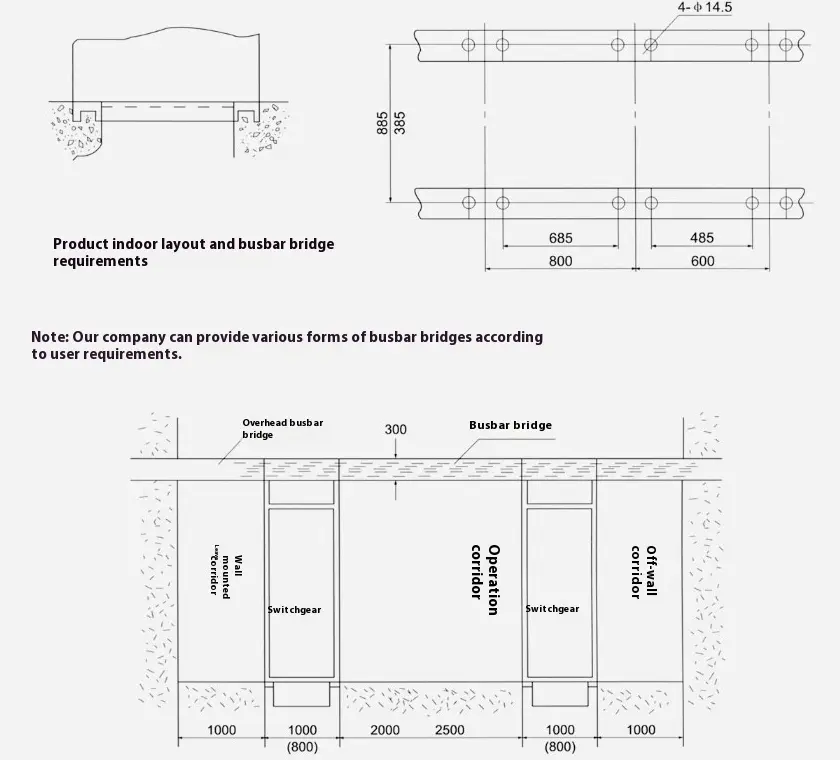

● Diagramme schématique de la fondation d'installation de commutation à basse tension

● Attention

▶ Lors de l'installation de ce produit, la ligne horizontale entre les hauts de commutation basse tension doit être connecté fermement et de manière fiable.

▶ La porte de ce produit a une fonction de verrouillage avec l'interrupteur principal, c'est-à-dire que la porte ne peut être ouverte qu'à condition de panne de courant. L'autre côté de ce produit est une plaque d'étanchéité à vis, qui n'a pas de fonction de verrouillage avec l'interrupteur principal. Par conséquent, veuillez déconnecter l'alimentation lors de la désassemblage de la plaque latérale de ce produit pour l'entretien.

▶ Les non-professionnels ne devraient pas ouvrir l'appareil-bas pour la maintenance.
