Transformateur de boîte enterré paysage

Le transformateur de boîte enterré YBD-12 enterré est une sorte d'équipement de transformation et de distribution compacte de puissance qui enterre partiellement ou complètement d'appareillage de commutation à haute tension, de transformateurs, de dispositifs de distribution à basse tension et d'autres équipements électriques majeurs sous terre. Il combine les avantages fonctionnels du transformateur traditionnel de type boîte avec les caractéristiques d'économie d'espace de l'installation souterraine, et est largement utilisé dans les réseaux de distribution urbaine, les zones paysagères, les quartiers résidentiels et d'autres endroits avec des exigences élevées pour un environnement magnifique, un contrôle du bruit et une utilisation de l'espace.

◆ Composants du produit

Le transformateur de boîte enterré du paysage YBD-12 se compose généralement des parties suivantes.

1. partie souterraine

▶ Transformateur enfoui: le transformateur sec ou le transformateur à huile est généralement utilisé (une conception d'étanchéité spéciale et une conception étanche est requise).

▶ Unité haute tension: y compris l'armoire entrante à haute tension, l'interrupteur de charge, le fusible, etc., et une partie de la conception adopte une structure entièrement isolée et entièrement scellée.

▶ Unité de basse tension: y compris l'armoire de distribution à basse tension, le système de surveillance intelligent, etc., et certains modèles intègrent des dispositifs de protection automatique.

2. Partie au sol

▶ Cabinet de distribution de puissance de terre (en option): Certains modèles gardent l'armoire de distribution de puissance basse tension à la terre pour un fonctionnement et une maintenance faciles.

▶ Arbre de trou d'homme / ventilation: Utilisé pour la maintenance de l'équipement, la dissipation de chaleur et l'accès au câble.

▶ Shell de paysage (facultatif): il peut être personnalisé sous forme de boîte verte, de modélisation artistique, etc., et intégrée à l'environnement.

◆ Caractéristiques de base

Transformateur de boîte enterré du paysage YBD-12 Les principales caractéristiques sont les suivantes

◆ Scénarios d'application typiques

▶ Espace public urbain: parcs, carrés, rues piétonnes et autres zones paysagères.

▶ Zone résidentielle / commerciale: résoudre le problème que le transformateur de boîte traditionnel occupe une grande zone et affecte l'apparence.

▶ Installations de transport: station de métro, station de charge, distribution de lampadaire, etc.

▶ Consommation d'énergie temporaire: sites de construction, expositions et autres occasions qui nécessitent un déploiement rapide.

◆ Les questions nécessitent une attention dans la sélection de types

▶ Conditions géologiques: Pour éviter la zone où le niveau des eaux souterraines est trop élevé ou le sol est doux, une évaluation imperméable est nécessaire.

▶ Capacité du transformateur: La capacité du transformateur enterré du paysage enterré est généralement adapté à 50kva ~ 1600kva, et la dissipation thermique doit être renforcée pour une grande capacité.

▶ Consertion de maintenance: l'accès à la maintenance et l'espace de levage doivent être réservés pendant la conception.

◆ Par rapport au transformateur de boîte traditionnel

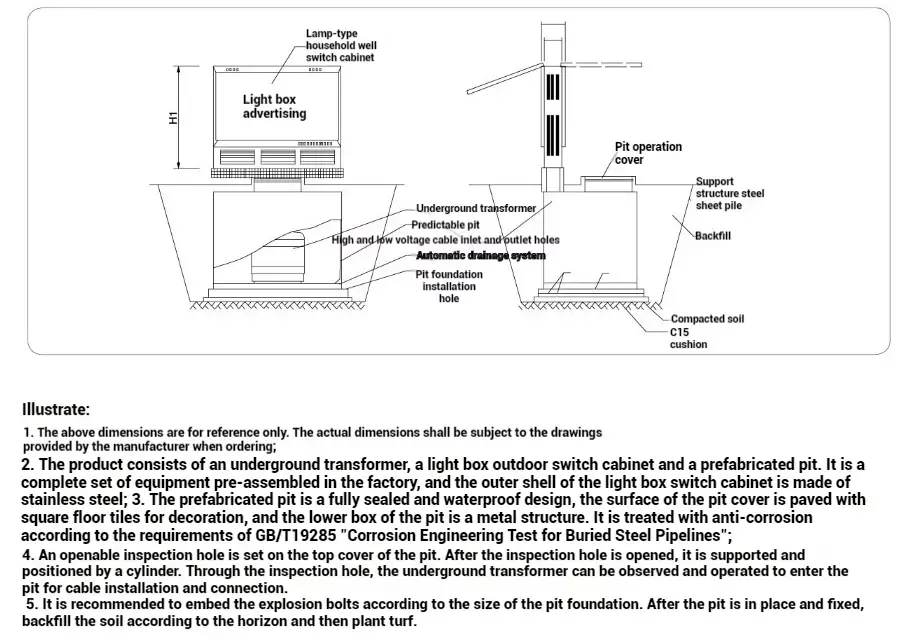

● Dessin d'installation et de dimension

Dans l'ensemble, le transformateur de boîte enterré du paysage est une solution de distribution intensive, intelligente et adaptée à l'environnement, qui convient particulièrement à la demande de construction urbaine fine et de développement vert et faible en carbone. Son avantage central réside dans l'économie d'espace, l'amélioration de l'esthétique et la réduction du bruit, mais il doit être sélectionné de manière globale en fonction des conditions géologiques, des exigences et des coûts d'entretien géologiques. Avec le développement de villes intelligentes à l'avenir, la sous-station Buried Box deviendra l'un des choix importants pour la mise à niveau du réseau de distribution.
