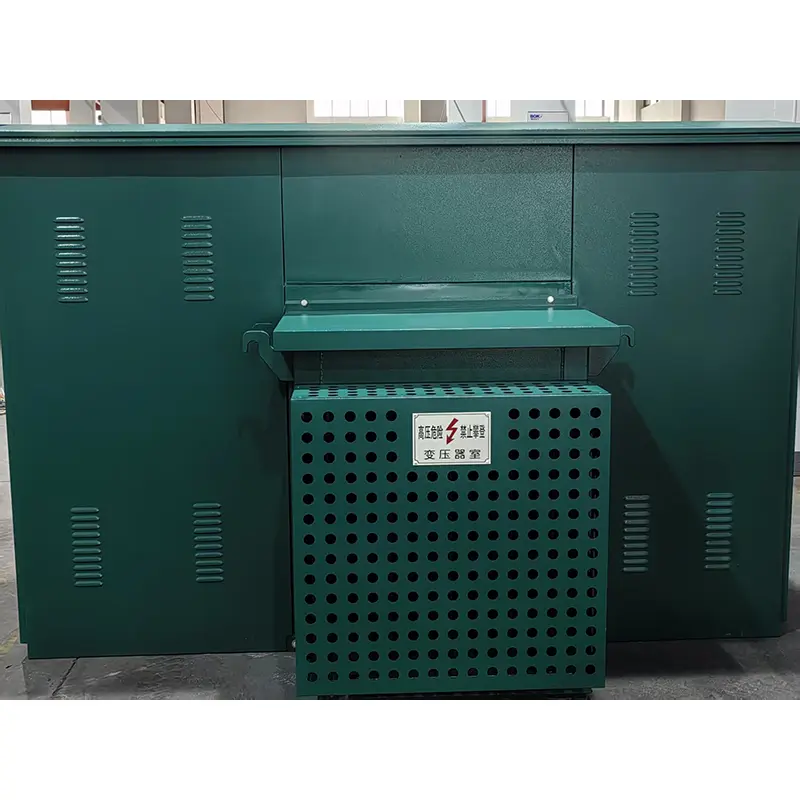

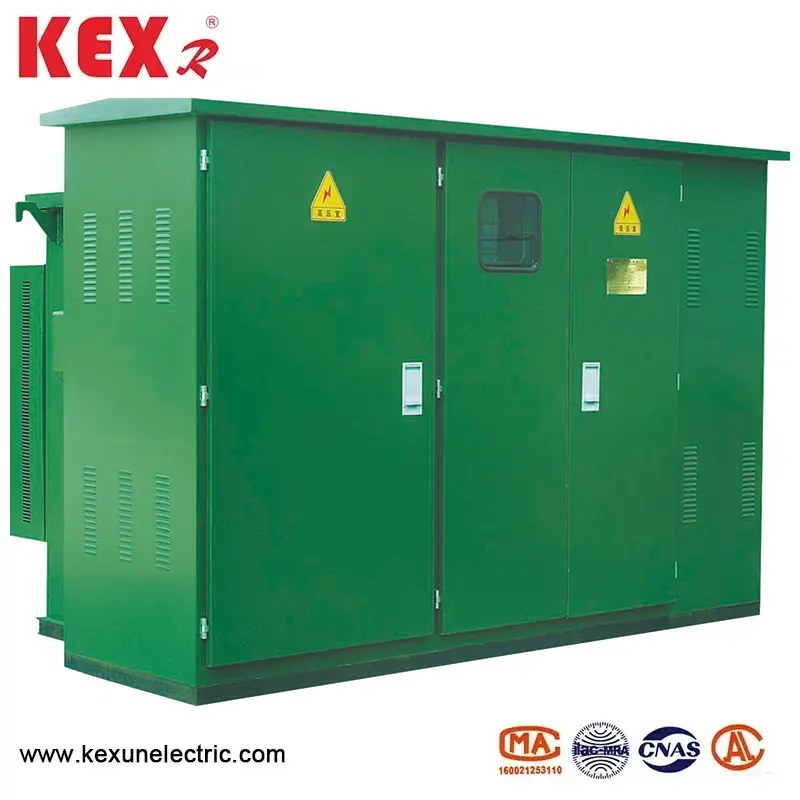

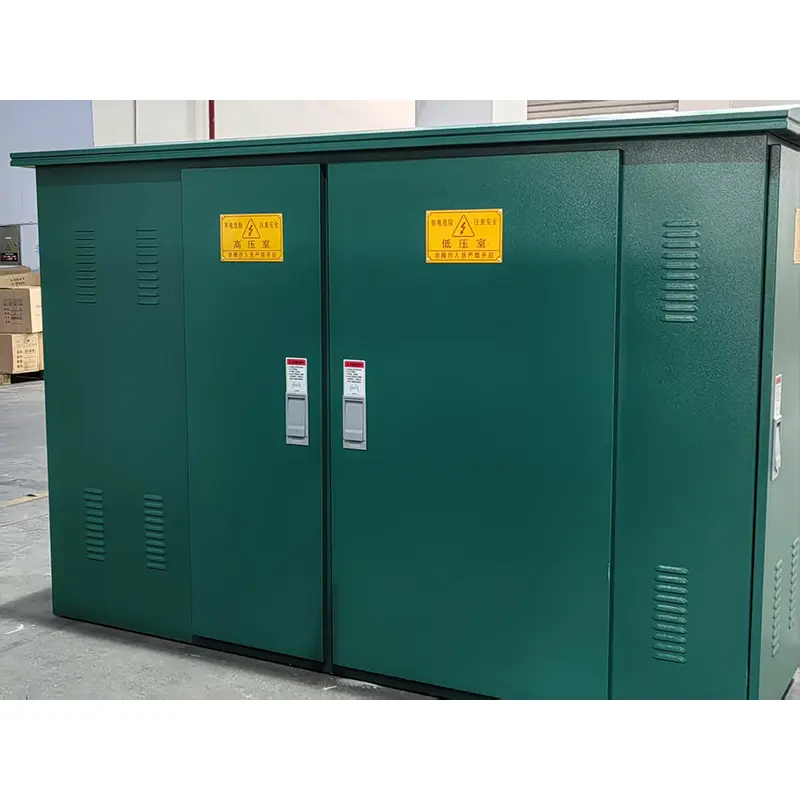

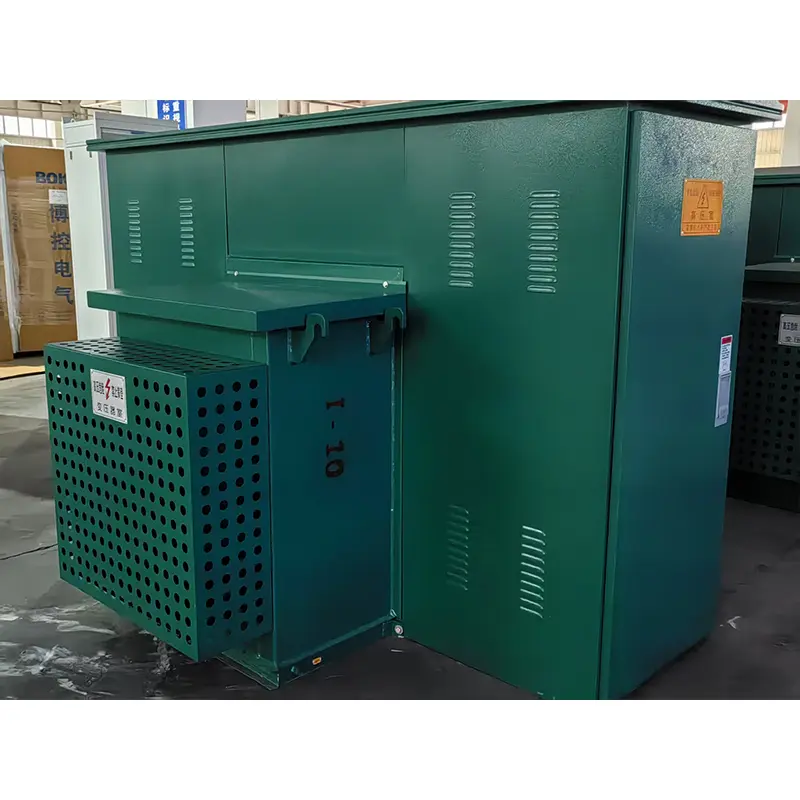

Transformateur compact de type américain

● Analyse du modèle du transformateur compact de type américain

－Z: type combiné

－B: sous-station

－W: extérieur

－12: tension nominale 12kV

● Positionnement du produit du transformateur compact de type américain:

◆ Solution de distribution compacte extérieure intégrée

◆ Convient aux réseaux de distribution urbaine, aux parcs industriels et aux nouveaux projets énergétiques.

◆ Respectez la norme GB / T 17467 (équivalent à la CEI 62271-202).

◆ Chambre haute tension

● Caractéristiques structurelles

Conception de la boîte:

▶ Le transformateur compact de type américain adopte une plaque d'acier anticorrosive à double couche (épaisseur ≥2 mm)

▶ Intercouche d'isolation thermique (mousse de polyuréthane, conductivité thermique ≤ 0,025 W / m K)

▶ Protection Grade IP34D (protection contre la pluie / protection des petits animaux)

Optimisation de la disposition:

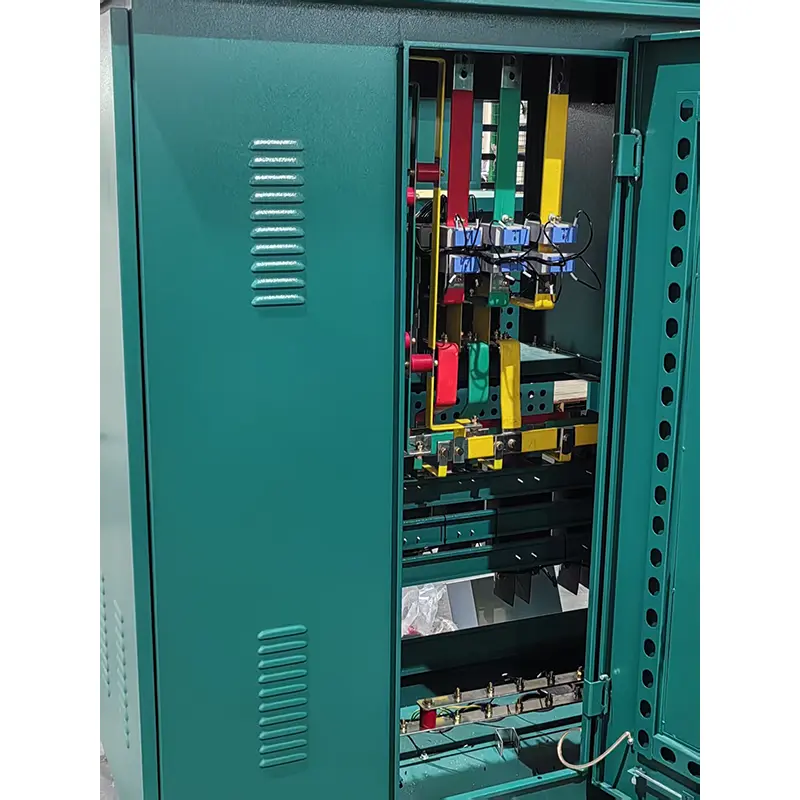

▶ Compartiments indépendants pour la chambre haute tension, la chambre de transformateur et la chambre basse tension.

▶ Largeur du canal de maintenance ≥800 mm

▶ Système de ventilation forcée supérieure (Démarrage et arrêt du contrôle de la température)

● Conditions environnementales du transformateur compact de type américain en utilisant

◆ Température ambiante: température maximale + 40 ℃, température minimale-30 ℃;

◆ Altitude: le transformateur compact de type américain de type ZBW-12 doit être installé à l'endroit inférieur à 4000 m;

◆ Viette du vent: équivalent à 34 m / s (pas plus de 700pa);

◆ Humidité: l'humidité relative quotidienne moyenne ne dépasse pas 95%; La valeur d'humidité relative mensuelle ne dépasse pas 95%;

◆ Afficher les chocs: l'accélération horizontale ne dépasse pas 0,4 m / s2, et l'accélération verticale ne dépasse pas 0,15 m / s² ；;

◆ Inclinaison du site d'installation: Le site d'installation d'inclinaison du transformateur compact de type américain doit être inférieur à;

◆ Environnement d'installation: l'air environnant du transformateur compact de type américain n'est évidemment pas pollué par des gaz corrosifs et combustibles, et il n'y a pas de vibration violente au site d'installation;

◆ Lors de la commande de ce produit au-delà des conditions ci-dessus, vous pouvez négocier avec notre entreprise.

◆ Paramètres techniques du transformateur compact de type américain
