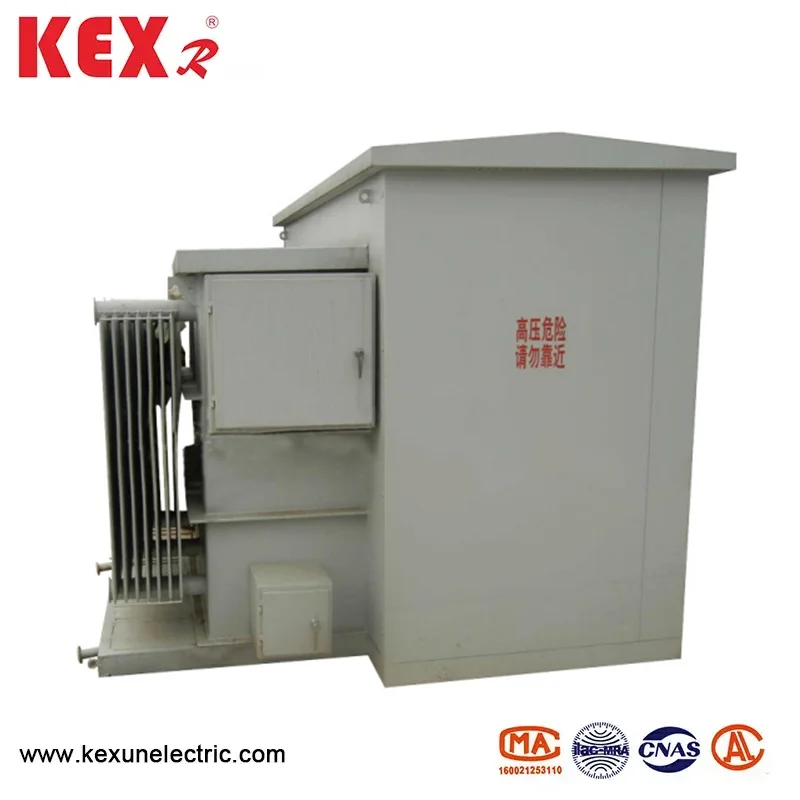

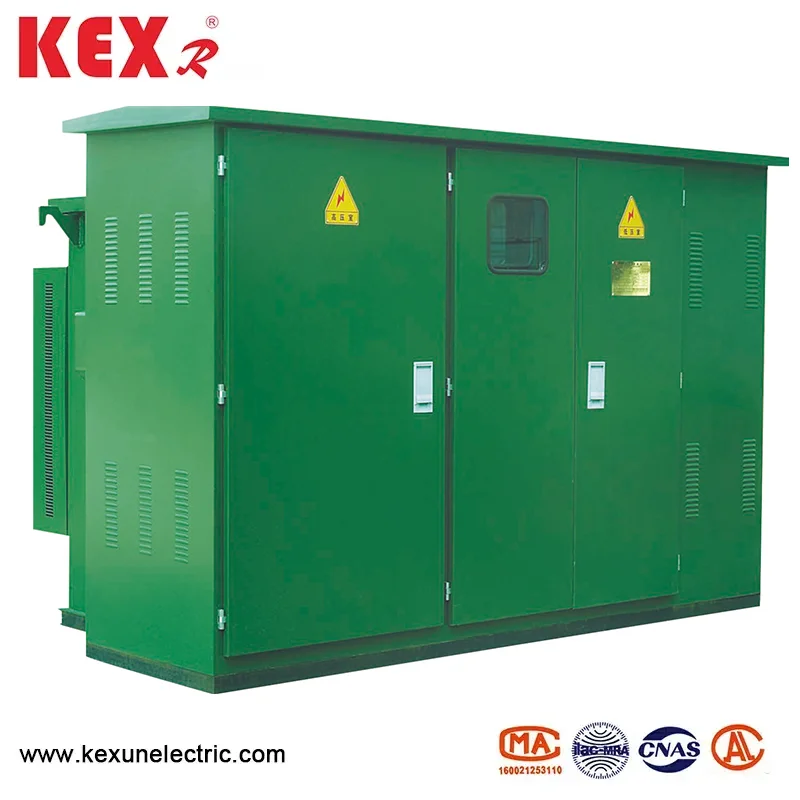

Transformateur monté sur pad américain

Le transformateur monté sur pad américain produit par la fabrication de Chine Kexun est un transformateur de distribution intégré et modulaire, qui a les caractéristiques de la structure compacte, de l'installation pratique et de la bonne protection, et est largement utilisé dans les réseaux de distribution urbaine, les quartiers résidentiels, les zones commerciales et la consommation d'énergie industrielle.
Modèle: ZBW-12
Marque: KEXR

envoyer une demande

Description du produit

Le transformateur monté sur Typepad américain a les principales caractéristiques suivantes.

◆ Design compact

Petite taille, moins d'espace au sol, adapté aux endroits avec un espace limité.

La structure du transformateur de type American Box est adoptée, qui est généralement installée sur un pad en béton monté.

◆ Structure pré-assemblée

Complétez l'intégration des commutateurs, transformateurs et dispositifs de protection à haute tension et basse tension avant de quitter l'usine pour réduire la charge de travail de l'installation sur place.

Adoptez une structure entièrement scellée, une épreuve d'humidité, une épreuve de poussière et une épreuve de corrosion.

◆ Sécurité et fiable

Adoptez la conception complète de l'isolation pour réduire le risque de choc électrique.

Il a les fonctions de surcharge, de court-circuit et de protection de la température, et fonctionne de manière stable.

◆ Maintenance facile

La tête de câble plug-in américaine (tête de câble coude) est adoptée, ce qui est pratique pour l'installation et le remplacement rapides. La conception de la porte d'accès est raisonnable et pratique pour le fonctionnement et l'entretien.

◆ Adaptabilité forte

Le transformateur monté sur pad américain convient à un environnement extérieur, le niveau de protection atteint généralement l'IP67.

La conception personnalisable peut répondre à différents niveaux de tension (tels que 10kV / 0,4 kV) et des exigences de capacité (telles que 50kva ~ 1600kva). ◆

● Scénarios d'application courants du transformateur monté sur pad américain

✅Urban Distribution Network: Il convient à la transformation de la distribution de puissance des rues et des communautés et réduit la zone occupée.

✅ Responsable résidentiel: conception silencieuse, adaptée à l'alimentation électrique dans les zones résidentielles.

Centre commercial: beau et compact, sans affecter l'apparence de la ville.

✅Caron industriel: Adapté à un environnement sévère avec une forte fiabilité.

Consommation d'énergie temporaire: comme les sites de construction, les expositions, etc., ce qui est pratique pour un déploiement rapide.

● Paramètres techniques du transformateur utilisés par le transformateur monté sur pad américain

Numéro de série	Article	Unité	Paramètres techniques
1	Tension nominale	kv	10 / 0.4
2	Tension de fonctionnement maximale	kv	12
3	Fréquence nominale	HZ	50
4	Capacité nominale	kva	150-1600
5	Fréquence de puissance de 1 min Tension de tension	kv	35
6	Tension d'impulsion éclair	kv	75
7	Méthode de refroidissement		Onan
8	Courant de rupture du fusible de sauvegarde haute tension	le	50
9	Breaking Current of Plug-In Fuse	le	2.5
10	Température de l'environnement	℃	-35 ~ 40
11	Température de bobine admissible augmentant	℃	65
12	Régulation de tension sans charge		± 5% ou ± 2 * 2,5%
13	Niveau de bruit	db	50
14	Diplôme IP		IP43

◆ Comparaison de la perte de différents types de transformateurs

Capacité (KVA)	Tension9 (kv)		Groupe de connexion	Current à l'abri			Pas de perte de charge%			Tension d'impédance%	Perte de charge (W)
Capacité (KVA)	HV	LV	Groupe de connexion	S9	S10	S1	S9	S10	S1	Tension d'impédance%	Perte de charge (W)
160	10 ± 5 Or2 * ± 2,5	0.4	Dyn11 Yyn0	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980	4.5	7500
1000				0.7	0.7	—	1700	1260	—		10300
1250				0.6	0.6	—	1950	—	—		12000

◆ Tableau des paramètres techniques du commutateur de charge adopté

Article	Nom	Unité	315A	630A
Tension nominale		Kv	12	12
Courant maximum		A	315	630
Fréquence nominale		HZ	50	50
Courant de fermeture court-circuit noté		Le	31.5	50
Courant à court terme à court terme		Le	12.5	50
Temps de résolution à court terme nominal		S	2	2
Vie mécanique		Temps	2000	2000
Test d'impulsion de la foudre	Phase à la terre	Kv	75	75
Test d'impulsion de la foudre	Fracture d'isolement		85	85
Fréquence de travail 1 min tension	Phase à la terre		42	42
Fréquence de travail 1 min tension	Fracture d'isolement		48	48
Courant de trait de pic nominal		Le	31.5	50

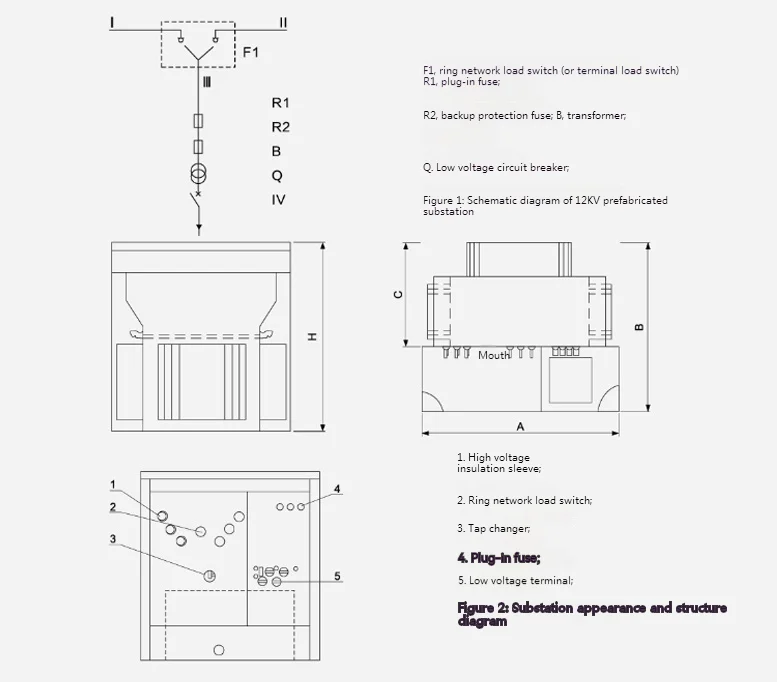

◆ Dimensions du transformateur monté sur pad américain

American Type Pad Mounted Transformer

ZBW-12 Pré-installer des dimensions standard
Capacité (KVA)	A	B	C	D	E	F	H
100 ~ 250	1900	1650	1250	650/800	600	1410/1560	1450
315	1900	1650	1350	650/800	650	1460/1610	1450
400 ~ 500	1900	1750	1450	650/800	650	1490/1640	1550
630	1900	1750	1550	650/800	700	1580/1730	1550
800	1900	1850	1550	650/800	700	1640/1790	1650
1000	1900	1850	1650	650/800	700	1640/1790	1650
