Sous-station souterraine

● Présentation du produit

Le sous-sol du paysage de type YBD-12 est conforme au concept de conception écologique urbaine, occupe une petite zone et embellit l'environnement. Il convient aux routes de tronc de circulation urbaine, aux zones résidentielles, aux aéroports, aux stations, aux voies hors route et à d'autres endroits, et deviendra la tendance de la transformation des équipements du réseau de distribution urbaine.

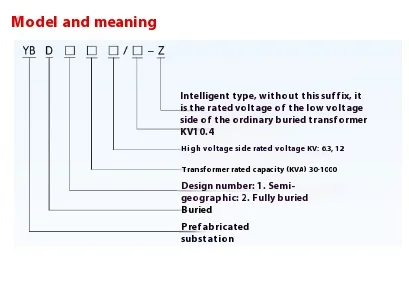

● Explication du modèle de la sous-station de paysage de type YBD-12

Comparé à la sous-station traditionnelle, la sous-station souterraine a les avantages évidents suivants:

▶ l'esthétique et l'harmonie environnementale

La sous-station de boîte ordinaire occupe une grande zone, qui ne peut pas se coordonner avec le bien environnant, et la sous-station souterraine a une petite boîte de distribution, qui n'affectera pas l'environnement.

▶ Économie d'énergie

La réduction de l'économie d'énergie et la réduction de la consommation sont devenues le consensus de toute la société. Les transformateurs préférés pour la sous-station de paysage de type YBD-12 sont des transformateurs à faible perte tels que la série S11, la série S13 et la série SBH15 peuvent être sélectionnées en fonction de la demande et de l'offre d'utilisateurs.

▶ Réduction du bruit

Le bruit du transformateur provient du noyau de fer, et la hauteur du sol dans le transformateur de boîte commune est généralement d'environ 1,2 m, ce qui affecte facilement le sommeil des gens. La sous-station de paysage de type YBD-12 est installée sous terre dans son ensemble, et son bruit peut évidemment être réduit, ce qui a peu d'impact sur les résidents.

▶ Créer de la valeur pour les clients

La sous-station souterraine paysage peut être complètement préfabriquée à Kexun, avec un court cycle de production, un petit investissement et un effet rapide. La sous-station souterraine installée sur les routes et autoroutes principales urbaines est un dispositif de commutateur de boîte de lumière publicitaire au sol, et sa position de boîte de lumière publicitaire offrira des avantages publicitaires pour les clients pendant longtemps.

▶ Automatisation élevée

La sous-station de paysage de type YBD-12 peut signaler l'état de fonctionnement de l'appareil de commutateur à haute tension et basse tension vers le contrôleur via le dispositif complet de mesure et de contrôle en utilisant la technologie du réseau sans fil GPRS, ce qui facilite considérablement le fonctionnement et l'utilisation du sous-sol.

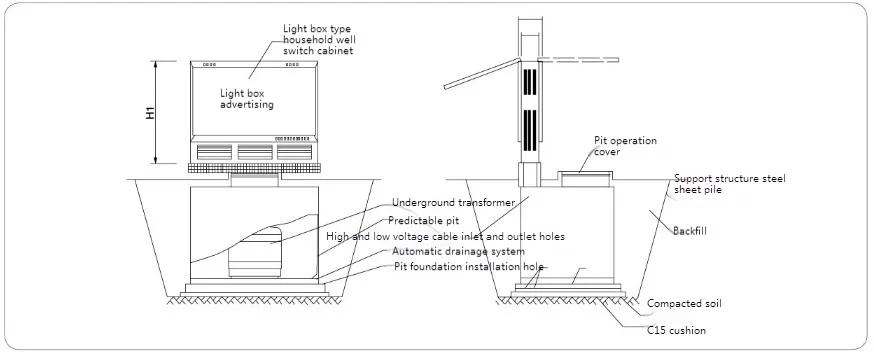

● Diagramme d'installation de la sous-station souterraine du paysage de type YBD-12

Note:

1. Les dimensions ci-dessus sont uniquement pour référence. Veuillez vous référer aux dessins fournis par le fabricant lors de la commande des dimensions réelles.

2. Le produit se compose d'un transformateur souterrain, d'une armoire d'interrupteur extérieur à boîte lumineuse et d'une fosse préfabriquée. Il s'agit d'un ensemble complet d'équipement pré-assemblé dans l'usine, et la coquille de l'interrupteur de boîte à lumière est en acier inoxydable;

3. La fosse préfabriquée est entièrement scellée et étanche, la surface de la couverture supérieure de la fosse est décorée de carreaux de plancher carré, et la boîte inférieure de la fosse est en céramique métallique, qui est soumise à un traitement anti-corrosion selon les exigences de GB / T19285 "inspection sur l'ingénierie de corrosion des pipelines en acier enfouies";

4. La couverture supérieure de la fosse est dotée d'un trou d'homme ouvert. Une fois le trou d'homme ouvert, il est soutenu et positionné par un cylindre. Grâce au trou d'homme, le travailleur du transformateur souterrain peut être observé et exploité pour saisir la fosse pour la connexion de sécurité des câbles.

5. Il est suggéré que les boulons de dynamitage soient intégrés en fonction de la taille de la fondation de la fosse. Une fois la fosse en place et fixée, rembourser le sol en fonction de l'horizon, puis planter du gazon.

● Concevoir des dessins de deux schémas typiques

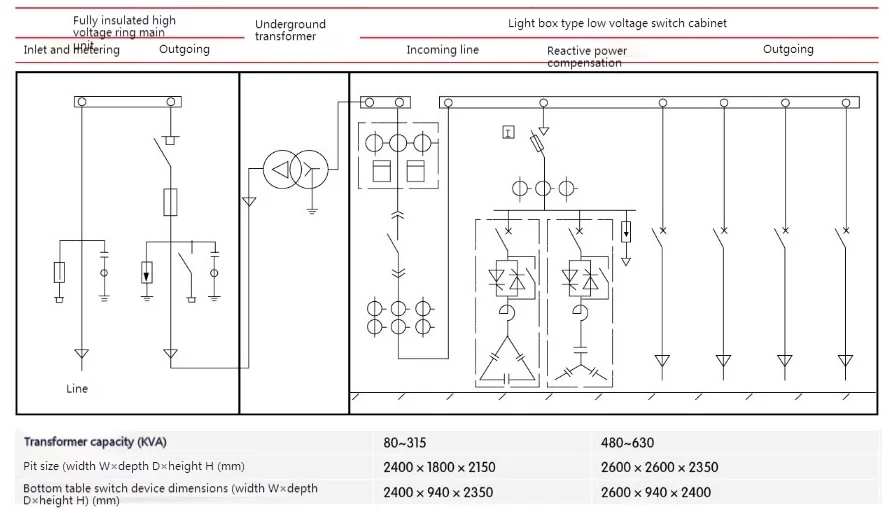

◆ hv ring principal uniy + transformateur souterrain + dossier basse tension:

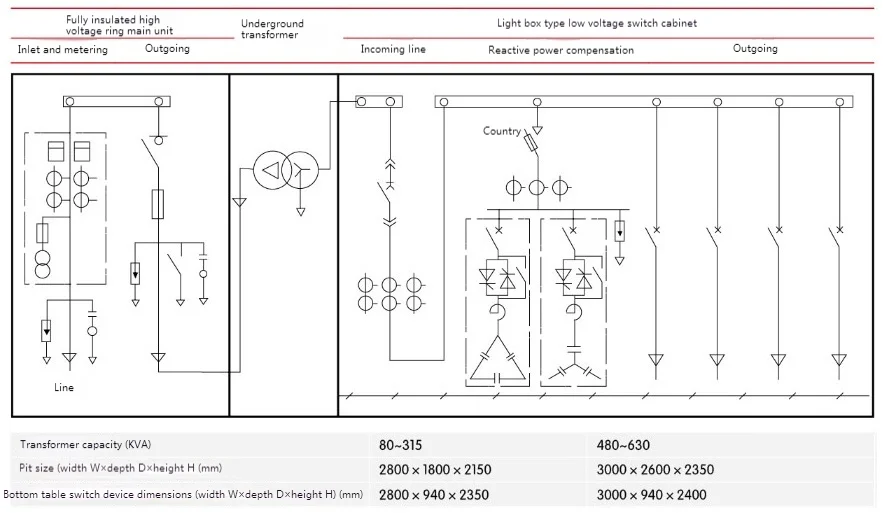

◆ Unité principale HV Ring + High Tension Metting + Transformateur Underground + Feeder LV:
