Transformateur souterrain

● Description du modèle

● Caractéristiques principales

▶ Conception dissimulée: l'équipement électrique principal du transformateur souterrain de type YBD-12

est enterré sous terre pour réduire l'occupation de l'espace terrestre.

▶ Intégration du paysage: la partie de surface du transformateur souterrain de type YBD-12 est décorée d'écologisation, de sculpture ou d'art pour se coordonner avec l'environnement environnant.

▶ Sécurité élevée: la structure souterraine offre une meilleure protection et réduit le risque de dommages artificiels.

▶ Protection de l'environnement et réduction du bruit: la disposition souterraine peut réduire efficacement l'influence du bruit de fonctionnement du transformateur sur la zone environnante.

▶ Optimisation de dissipation thermique: adoptez la conception spéciale de dissipation de chaleur pour assurer la température de fonctionnement normale de l'équipement souterrain.

● Scénarios d'application

Le transformateur souterrain est très adapté aux occasions suivantes:

◆ centre-ville

◆ District d'affaires

◆ Espaces publics tels que les parcs et les carrés.

◆ Communauté résidentielle haut de gamme

◆ Zone de protection historique et culturelle

◆ Attraction touristique

● Composition structurelle du transformateur souterrain

1. partie du terrain:

◆ Corps de transformateur

◆ Appareillage de commutation haute et basse tension

◆ Système de connexion par câble

◆ Système de dissipation de ventilation et de chaleur

◆ Installations de drainage et d'interruption d'humidité

2. Pièce du terrain:

◆ Décoration du paysage (verdissement, sculpture, installation artistique, etc.)

◆ Vent (conception dissimulée)

◆ Entrée d'inspection

◆ Signe d'alerte de sécurité

● Avantages du transformateur souterrain de type YBD-12

◆ Améliorer la qualité du paysage urbain

◆ Économisez de l'espace au sol

◆ Réduisez l'influence du rayonnement électromagnétique

◆ Étendez la durée de vie de l'équipement (environnement souterrain plus stable)

◆ Réduisez la pollution visuelle

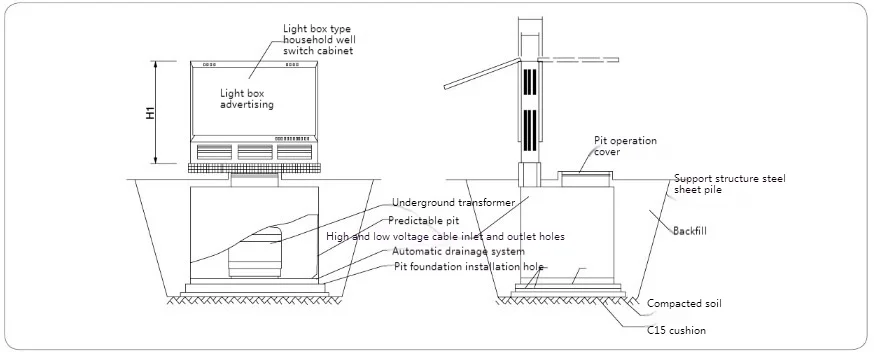

● Diagramme d'installation du transformateur souterrain de type YBD-12

● Concevoir des dessins de deux schémas typiques

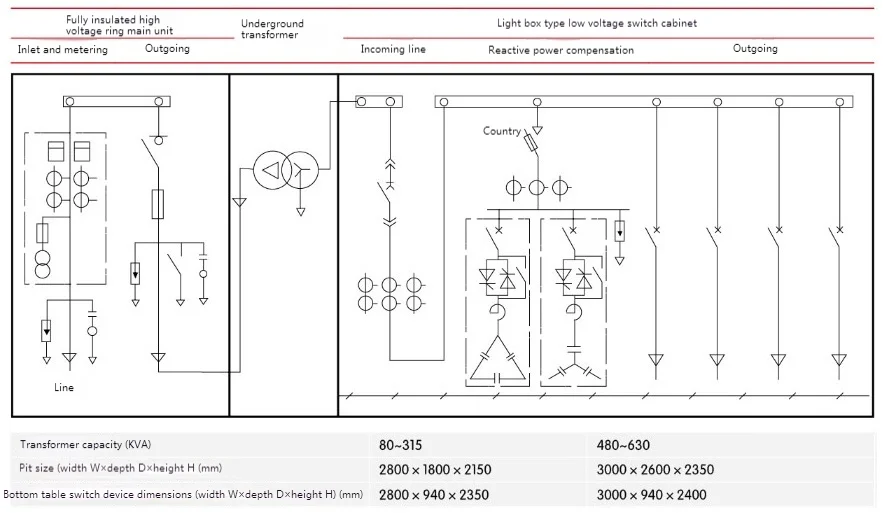

◆ Cabinet de réseau HV Ring + transformateur souterrain + dosage basse tension:

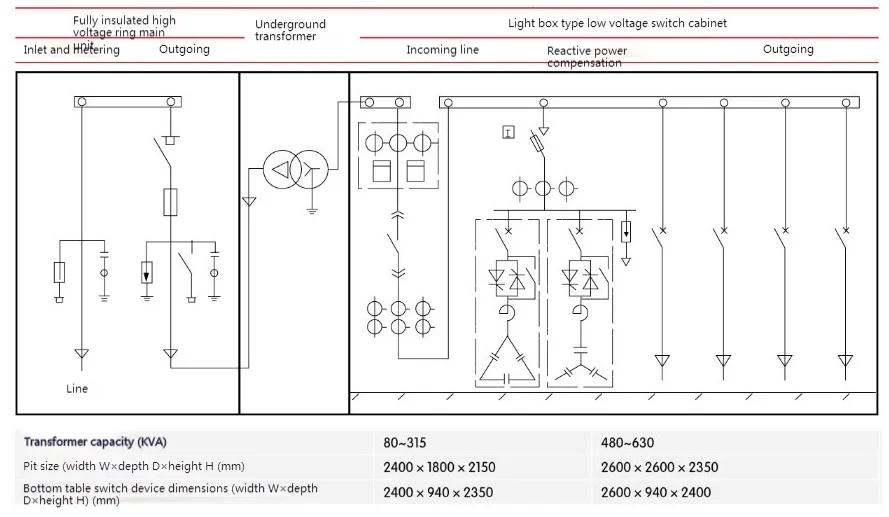

◆ Cabinet de réseau HV Ring + High Tentage Metering + Transformateur souterrain + Feeder LV:
