Appareillage HV

● Utilisation de conditions

▶ Température de l'air: -10 ~ 40 ℃;

▶ Altitude: en dessous de 1000m

▶ Humidité: Humidité relative: la moyenne quotidienne inférieure à 95% et la moyenne mensuelle ne dépasse pas 90%

▶ Pression de vapeur d'eau: la valeur moyenne quotidienne ne dépasse pas 2,2 kPa et la valeur moyenne mensuelle ne dépasse pas 1,8 kpa ；; Lorsque la température baisse soudainement, une condensation peut se produire, accompagnée de pollution. Ce produit convient aux deux conditions environnementales suivantes qui sont plus graves que les conditions normales:

(1) la condensation n'est pas fréquente (pas plus de deux fois par mois en moyenne) et elle est légèrement polluée;

(2). Généralement, il n'y a pas de condensation (pas plus de deux fois par an en moyenne), qui est sérieusement polluée

▶ La l'appareillage de commutation HV convient aux endroits difficiles où il n'y a pas de danger d'incendie et d'explosion, et une pollution grave suffit pour corroder les métaux et détruire l'isolation

▶ L'appareillage de commutation KYN28-12 de type HV convient aux endroits où il n'y a pas de vibration violente, de bosses et d'inclinaison verticale ne dépasse pas 80.

Note:

(1) L'appareillage de commutation HV permet le stockage et le transport à -30 ℃

(2) Lorsque l'altitude dépasse 1000 m, elle doit être gérée selon B / 2102 "Exigences techniques pour l'appareil électrique à haute tension en utilisant des zones d'altitude"; Lorsque l'altitude ne dépasse pas 2000m, aucune mesure ne doit être prise pour l'équipement auxiliaire basse tension;

(3) Lorsque les conditions d'utilisation réelles sont différentes de ce qui précède, elle doit être négociée à la fois par l'utilisateur et le fabricant.

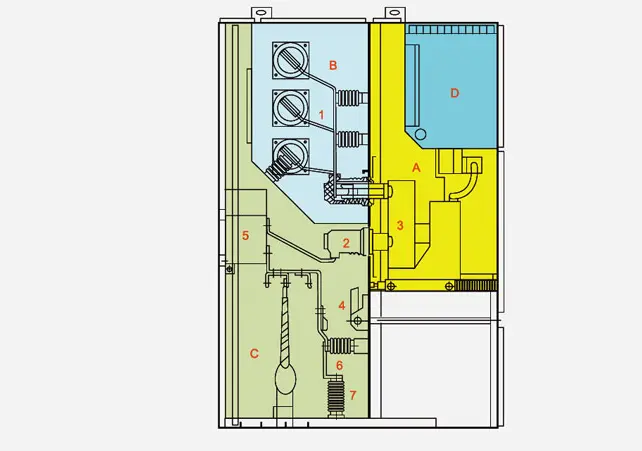

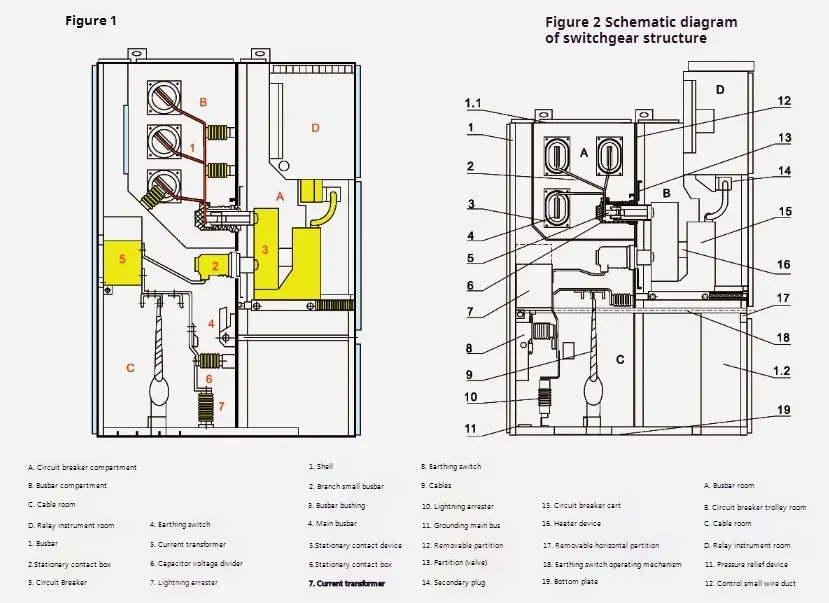

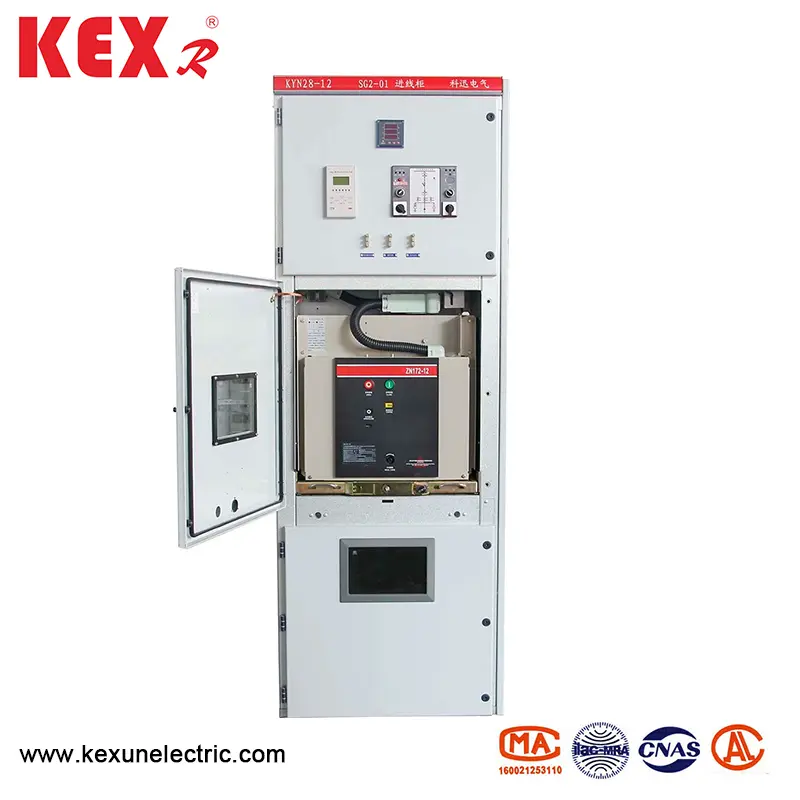

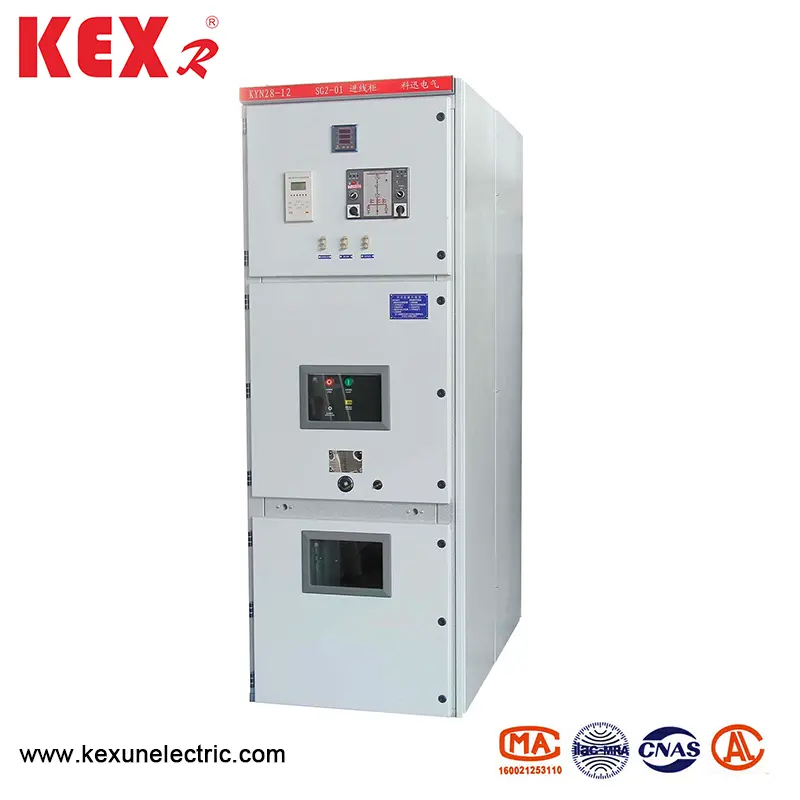

◆ La plus grande utilité HV se compose de deux parties: un corps de l'armoire fixe et une pièce dessinable (charrette à main pour faire court) (voir la figure pour le diagramme schématique de la structure d'appareillage HV, les plus en plus). La coquille du corps de l'armoire de l'interrupteur et les planches à clap-planches de chaque unité fonctionnelle sont boulonnées par des plaques en acier enduit en aluminium-zinc. Le niveau de protection de la coque d'appareillage atteint IP4X, et le niveau de protection de chaque carte de partition de compartiment et porte du disjoncteur est P2X lorsqu'il est ouvert. L'appareillage de commutation KYN28-12 de type HV peut être équipé de VS1, de Circuit à vide à vide Zn 12V et de tapisseur vide à vide VD4 et de contacteur à vide VC produit par ABB Company. L'appareillage de commutation peut être installé dans des armoires doubles, c'est-à-dire dans une disposition consécutive. L'installation et le débogage de l'armoire d'interrupteur peuvent être effectués à l'avant, de sorte que l'armoire de commutation peut être installée contre le mur. Le plus grand avantage de l'installation contre le mur est de sauver l'espace au sol. De plus, l'appareillage de commutation HV peut être installé sans le mur, c'est-à-dire le type de maintenance double face. La disposition de la structure interne des deux est incohérente et son avantage est une maintenance pratique.

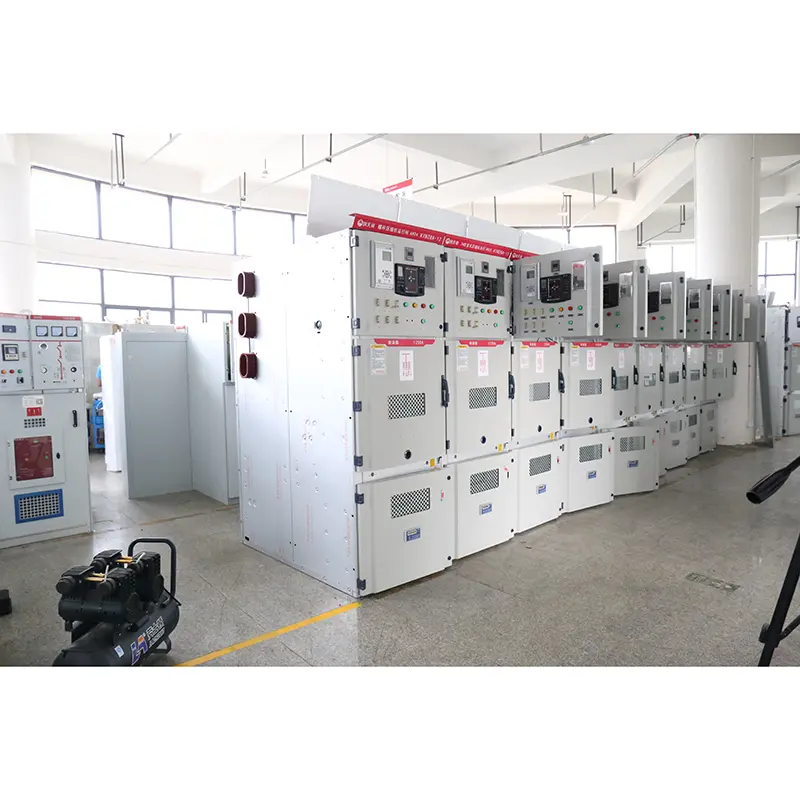

◆ Structure de l'appareillage HV

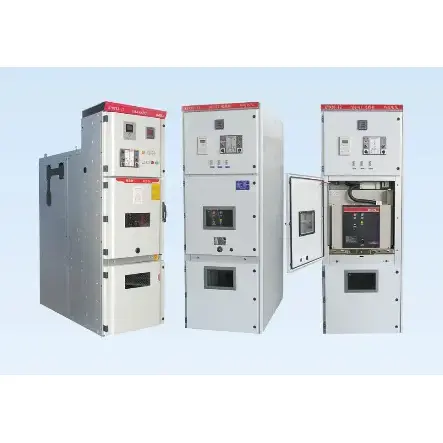

◆ Présentation de l'appareil de commutation KYN28-12 Type HV

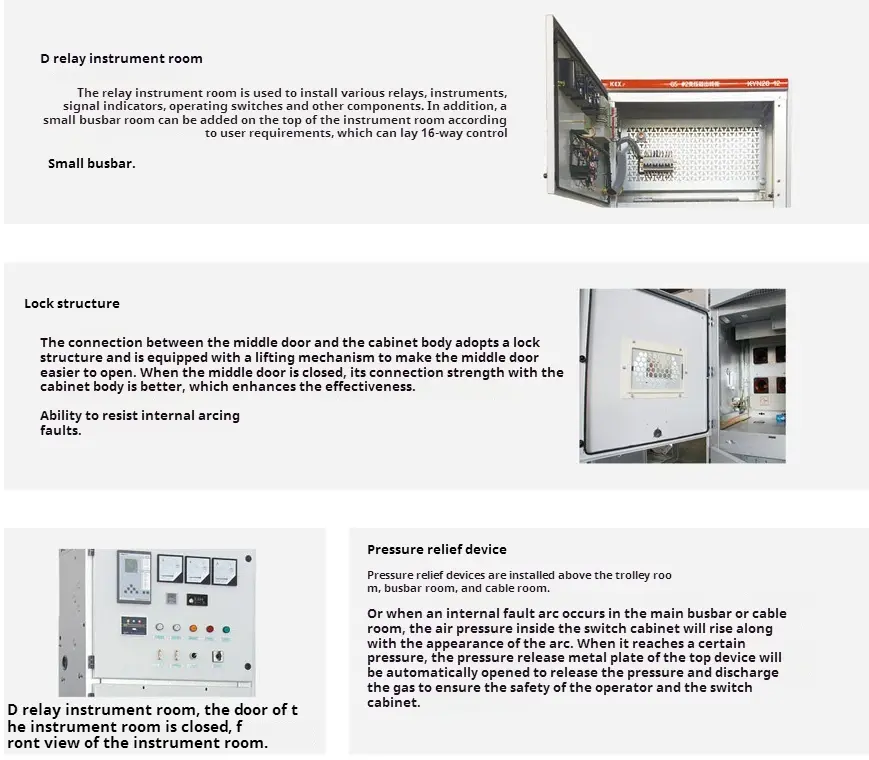

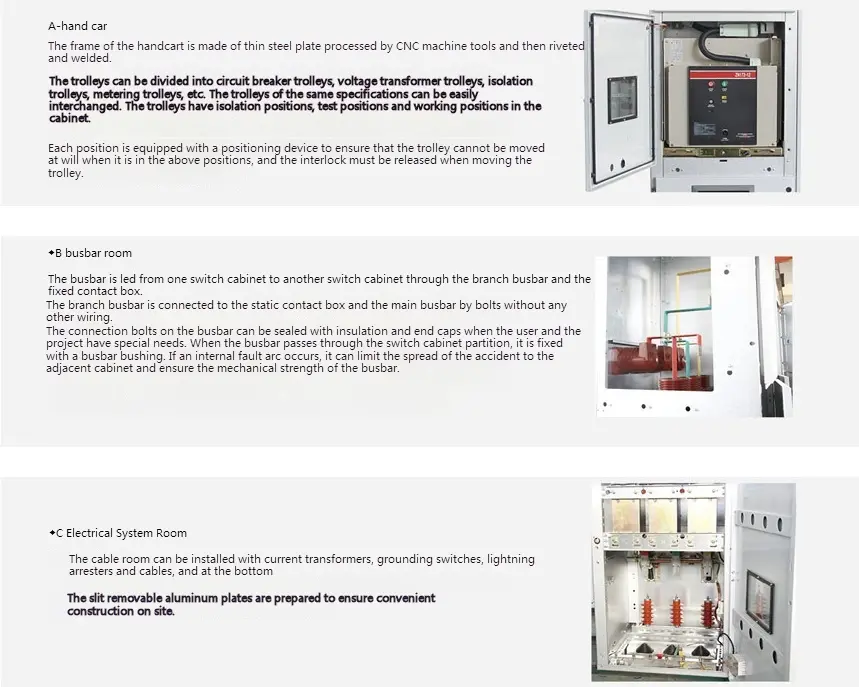

La coquille de l'armoire et la partition de l'appareillage de commutation HV sont faites de plaques en acier revêtu d'aluminium-zinc ou de plaques d'acier boulonnées après avoir été traitées et pliées par des machines-outils CNC, et l'armoire de commutation assemblée peut maintenir l'uniformité en taille. La plaque en acier à revêtement en aluminium-zinc a de fortes effets anti-corrosion et anti-oxydation et une résistance mécanique plus élevée que la même plaque d'acier. L'intérieur de l'appareillage de commutation HV est divisé en 1. Salle de la carte à main 2. Salle de bus 3. Salle de câble 4. Salle de l'instrument de relais et la coquille de chaque unité a une mise à la terre indépendante. Les portes de l'appareillage de commutation sont toutes pulvérisées de plastique électrostatique pour faire que leurs surfaces présentent les avantages de la résistance à l'impact, de la résistance à la corrosion et de l'apparence magnifique (la couleur peut être personnalisée par les utilisateurs).

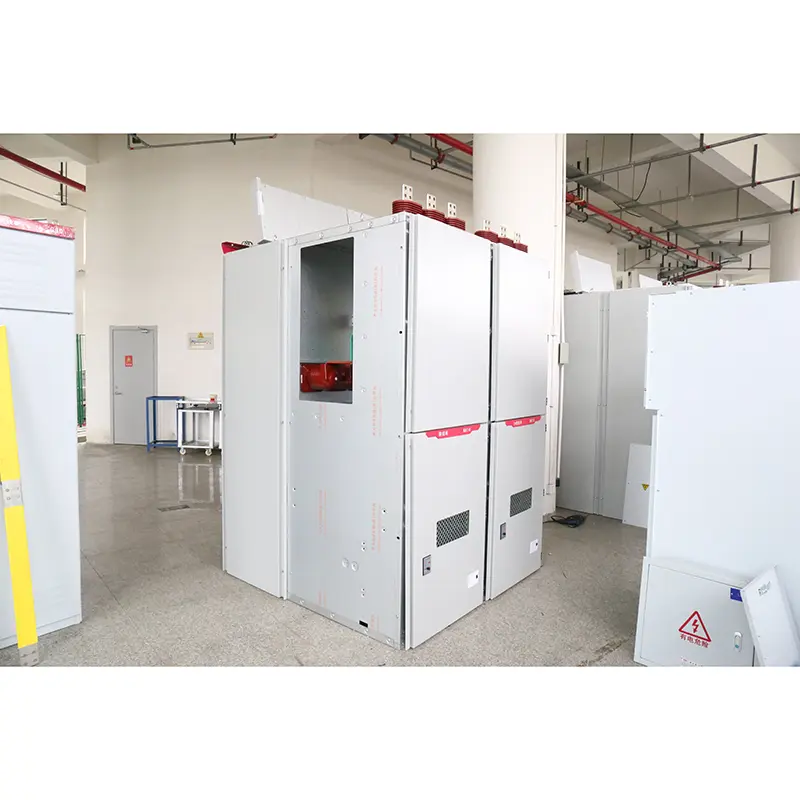

◆ Shell and partition

La coquille et la partition de l'appareillage de commutation HV de type KYN28-12 sont en plaques en acier en zinc enrobées en aluminium importées de haute qualité qui sont boulonnées après avoir été pliées par des machines-outils CNC, de sorte que la l'appareil HV assemblé peut maintenir l'uniformité. Il a une forte résistance à la corrosion et une résistance à l'oxydation, et a une résistance mécanique plus élevée que la même plaque d'acier. Appareillage de commutation HV est divisé en salle à main (compartiment de disjoncteur), salle de bus, salle de câble et salle d'instruments de relais (salle basse tension) par partition. La coquille de chaque unité est fondée indépendamment.

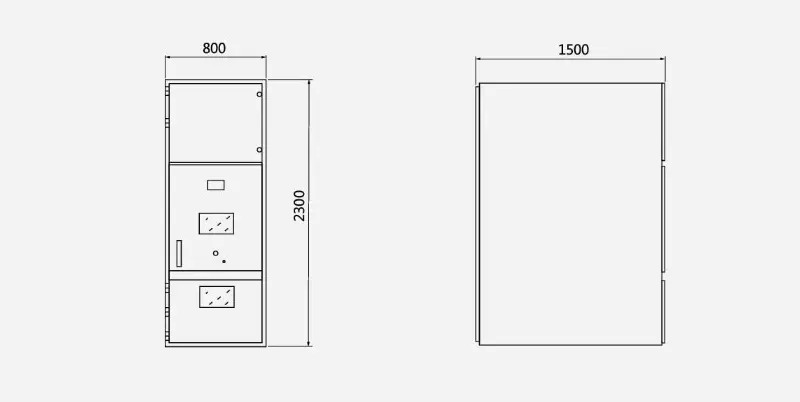

◆ Les dimensions de contour des appareils de commutation HV sont comme des centimètres:
