Ensemble complet de haute tension

● Application de l'ensemble complet de type Kyn28-12

KYN28-12 (GZS1) L'ensemble complet à haute tension est un dispositif de distribution complet intérieur AC 50Hz en trois phases, qui est utilisé pour recevoir et distribuer la puissance et le contrôle du réseau 3-12KV, protéger et surveiller le circuit. Divers types de dispositifs de protection complets basés sur des micro-ordinateurs peuvent être installés sur le panneau de la chambre de relais de ce produit, et le contrôle intelligent du système peut être réalisé. Il a les fonctions de télécommande, de télémétrie, de communication à distance et de réglage à distance, et le réseau de terrain peut être contrôlé via le bus CAN avec une interface de communication. Il a également les fonctions de prévention de la mauvaise opération du disjoncteur, poussant et tirant le tapis à main avec charge, fermant l'interrupteur de mise à la terre avec l'électricité, envoyant de l'électricité à la position de mise à la terre et l'empêchant de pénétrer dans l'intervalle en direct par erreur, qui est appelé "cinq prévention" pour faire court. L'armoire peut être équipée de disjoncteurs à vide VSI (Zn63) et Zn12V, ainsi que des disjoncteurs à vide VD4 importés et des contacteurs à vide de la série VC.

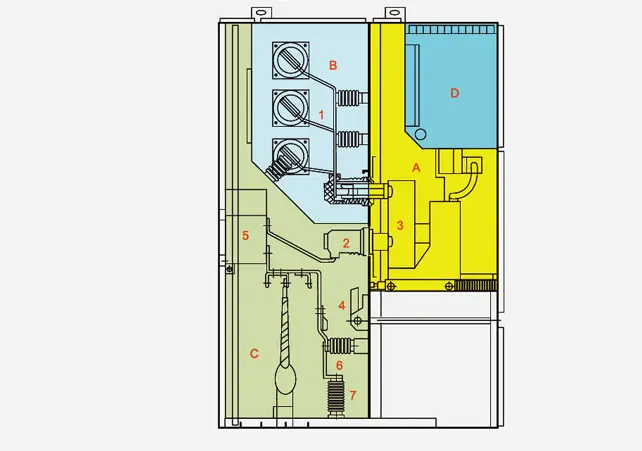

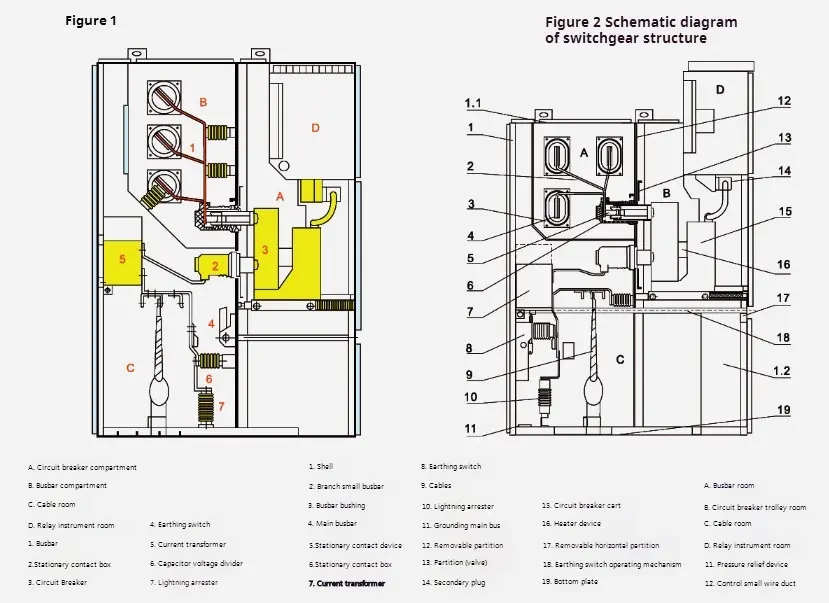

● Tableau de structure de l'ensemble complet de type Kyn28-12

● L'ensemble complet de haute tension répond aux normes ci-dessous:

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Description de l'ensemble complet de haute tension

La coquille et la partition de l'ensemble complet à haute tension sont en plaques en acier revêtu d'aluminium-zinc ou des plaques d'acier qui sont boulonnées après avoir été traitées et pliées par des machines-outils CNC, de sorte que l'ensemble complet à haute tension assemblé peut maintenir l'uniformité en taille. La plaque d'acier à revêtement en aluminium-zinc a de fortes effets anti-corrosion et anti-oxydation et une résistance mécanique élevée. L'intérieur de l'ensemble complet de haute tension est divisé en salle de cartons à main, salle de bus, salle de câble et salle d'instruments de relais par partitions, et la coquille de chaque unité a une mise à la terre indépendante. Les portes sont toutes pulvérisées de plastique électrostatique, ce qui fait que leurs surfaces présentent les avantages de la résistance à l'impact, de la résistance à la corrosion et de l'apparence magnifique (les couleurs peuvent être personnalisées par les utilisateurs).

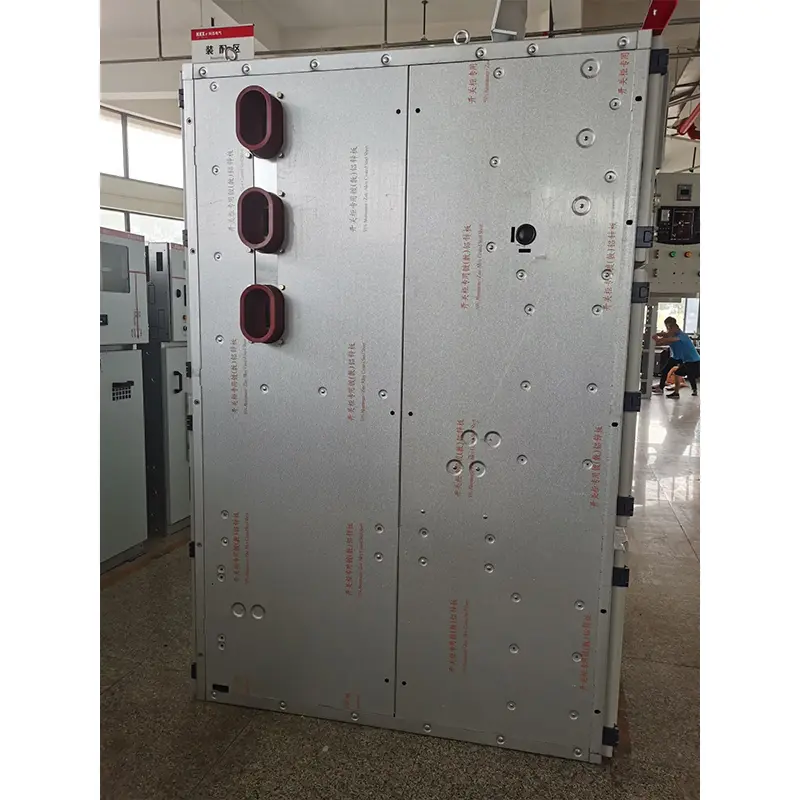

◆ La coquille et la partition

La coquille et la partition de l'armoire sont faites de plaques en acier en zinc recouvertes d'aluminium importées de haute qualité qui sont boulonnées après avoir été pliées par des machines-outils CNC, de sorte que l'ensemble complet de haute tension assemblé peut maintenir la taille d'uniformité. Il a une forte résistance à la corrosion et une résistance à l'oxydation, et a une résistance mécanique plus élevée que la même plaque d'acier. L'ensemble complet à haute tension est divisé en salle de carton à main (compartiment de disjoncteur), salle de bus, salle de câble et salle d'instruments de relais (salle basse tension) par partition. La coquille de chaque unité est fondée indépendamment.

◆ Dimensions

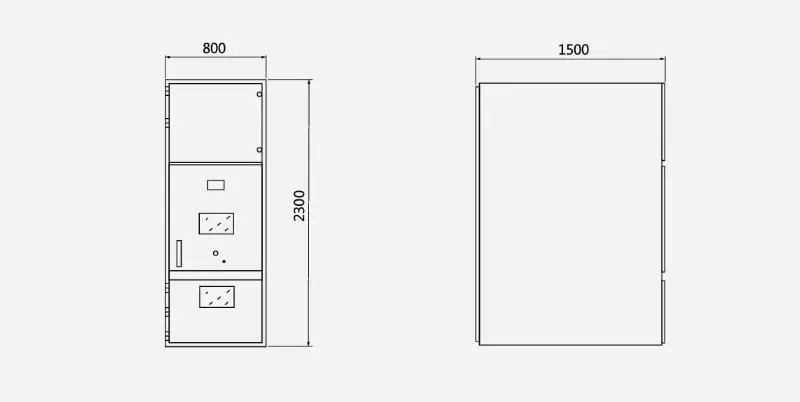

◆ Aperçu Dessin dimensionnel de l'ensemble complet de haute tension

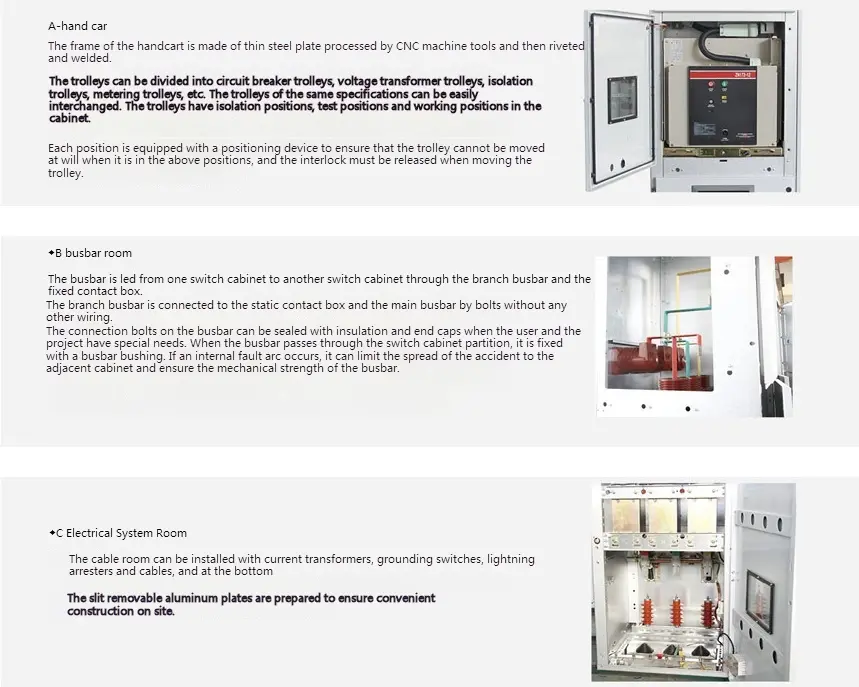

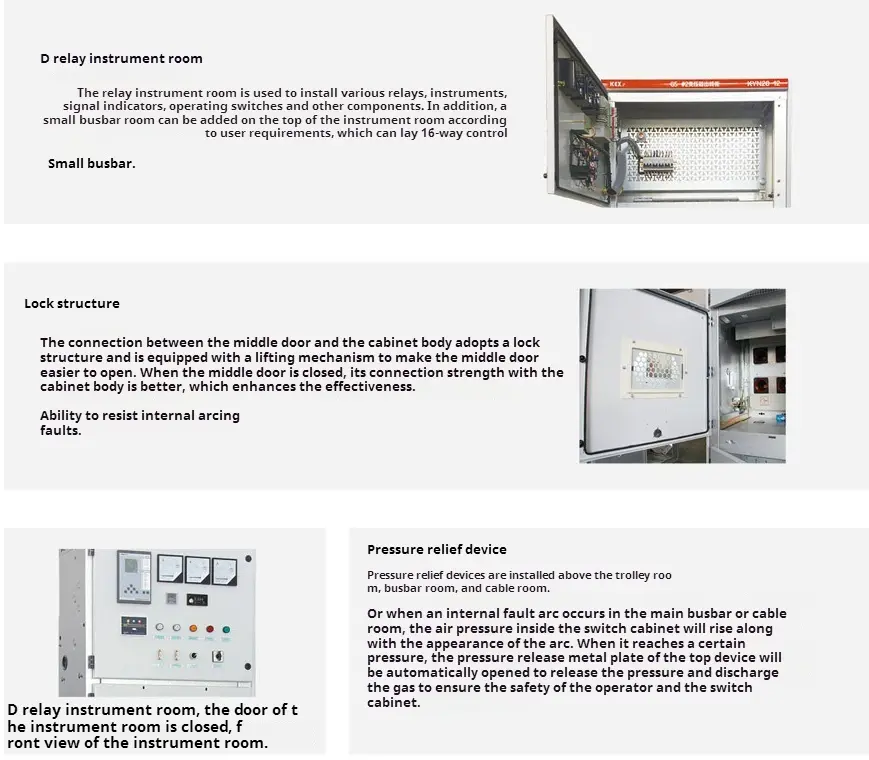

◆ Composant important de l'ensemble complet de type haute tension de type Kyn28-12
