Équipement de commutateur fermé en métal fixe fixe

Les principaux composants principaux de l'équipement de commutateur fermé en métal fixe XGN2-12 spécialement produit par KEXUN dans l'usine de Chine sont tous redessinés. Comparée à l'équipement de la carte à main et à l'équipement GG-1 (A) F qui est principalement utilisé à l'heure actuelle, l'équipement de commutateur à métal à métal fixe XGN2-12 n'a plus de niveau d'isolation et de niveau de protection, et aucune phase à phase et les planches de phase à terre et les gaz isolants ne sont utilisés à l'intérieur, et aucun bouchon secondaire n'est utilisé dans le circuit secondaire.
Modèle: xgn2-12
Marque: kexr

envoyer une demande

Description du produit

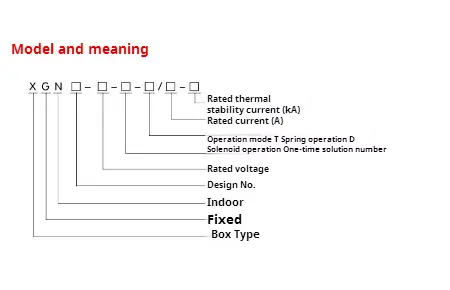

● Signification du modèle

Box Type Fixed Metal Closed Switch Equipment

● Paramètres principalement techniques de l'équipement de commutateur fermé en métal fixe XGN2-12

Nombre	Article	Unité	Données
1	Tension nominale	Kv	3,6,10
2	Tension de travail opérationnel maximum	Kv	3.5,8.9,11.5
3	Courant nominal	A	5 ~ 3000
4	Courant de rupture nominal	Le	16,20,31,5,40
5	Courant de fermeture court-circuit noté	Le	40,50,80,100
6	Courant stable dynamique court-circuit noté	Le	40,50,80,100
7	Courant stable de chaleur nominale	Le	16,20,31,5,40
8	Temps stable de chaleur nominale	S	4
9	Diplôme IP		Ip2x
10	Système de bus		Bus unique ou avec contournement
11	Méthode de fonctionnement		Type de stockage d'énergie électromagnétique ou de ressort
12	Dimensions （Largeur * profondeur * Hauteur）	MM	1100 * 1200 * 2650 (en dessous de 1000a)
13	Poids	Kg	1000

◆ Structure

Cet équipement XGN2-12 de type de boîte à interrupteur fermé en métal fixe est une structure de boîte fermée en métal et le cadre de l'équipement est soudé par l'acier d'angle. L'équipement est divisé en une salle de circuit de circuit, une salle de bus, une salle de câble et une salle de relais par des plaques en acier, et le fonctionnement des composants principaux de l'équipement peut être observé à travers la fenêtre d'observation et la lampe d'éclairage de la façade. Afin d'améliorer les performances techniques de l'équipement, les principaux composants (tels que les disjoncteurs et les déconnecteurs rotatifs) ont été repensés. Selon la disposition de l'équipement de commutateur fermé en métal fixe XGN2-12, les relais peuvent être installés dans la salle de relais, les relais de signal, indiquant les instruments, les lumières du signal peuvent être installées sur la porte et la salle d'installation et d'opération de l'interrupteur de transfert, avec la salle de bus à l'arrière et la salle de câble à la partie inférieure, afin que les utilisateurs puissent connecter les câbles de manière pratique. L'avant est la salle des disjoncteurs, ce qui est pratique pour l'entretien de l'équipement. Reportez-vous à la figure 1 et au manuel du produit pour le mécanisme interne de l'équipement.

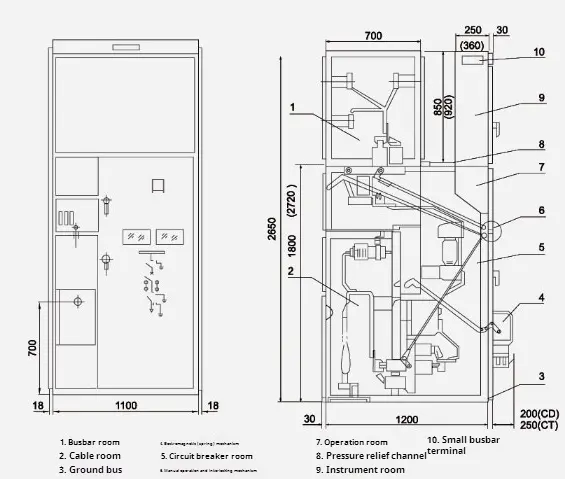

● XGN □ -12 / 07D Dessin de contour

Box Type Fixed Metal Closed Switch Equipment

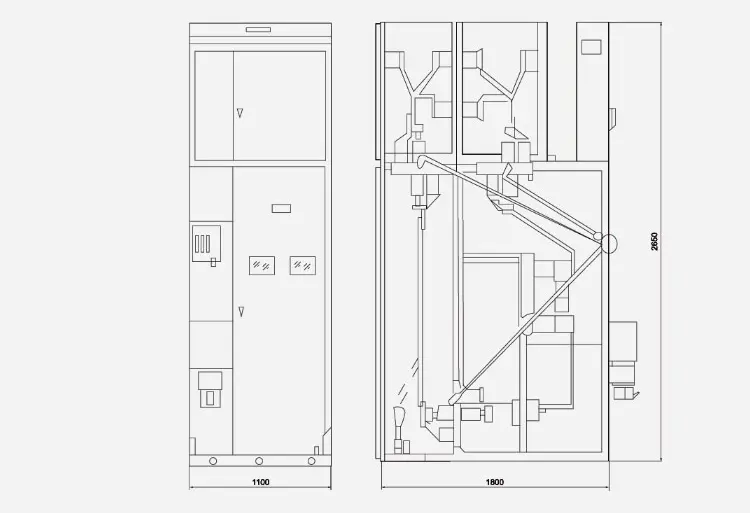

● XGN □ -12 (sortie du câble de contournement) Dessin de contour

Box Type Fixed Metal Closed Switch Equipment

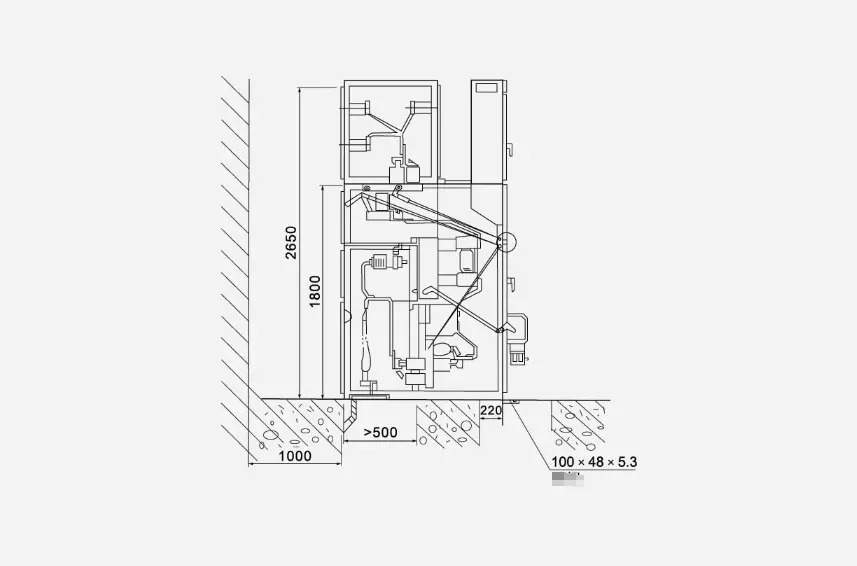

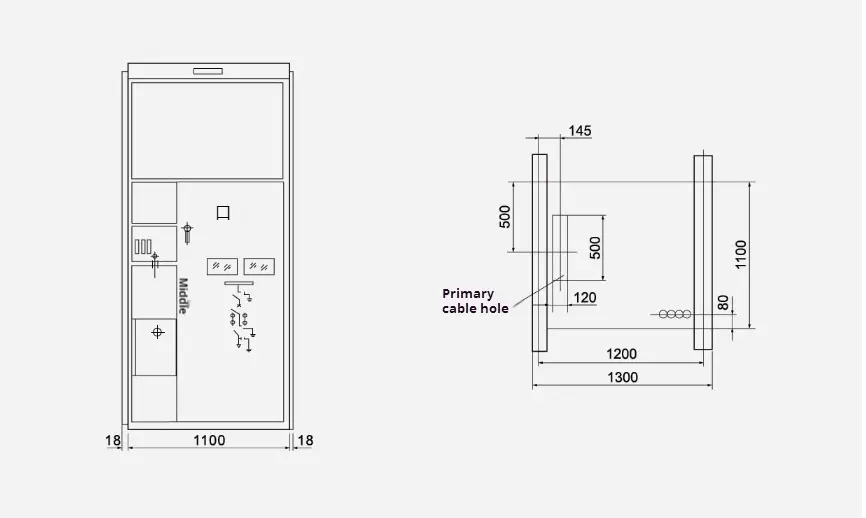

● Dessin d'installation de dimension globale

Box Type Fixed Metal Closed Switch Equipment
