Équipement de commutation de décalage vêtu d'une armure

● Résumé

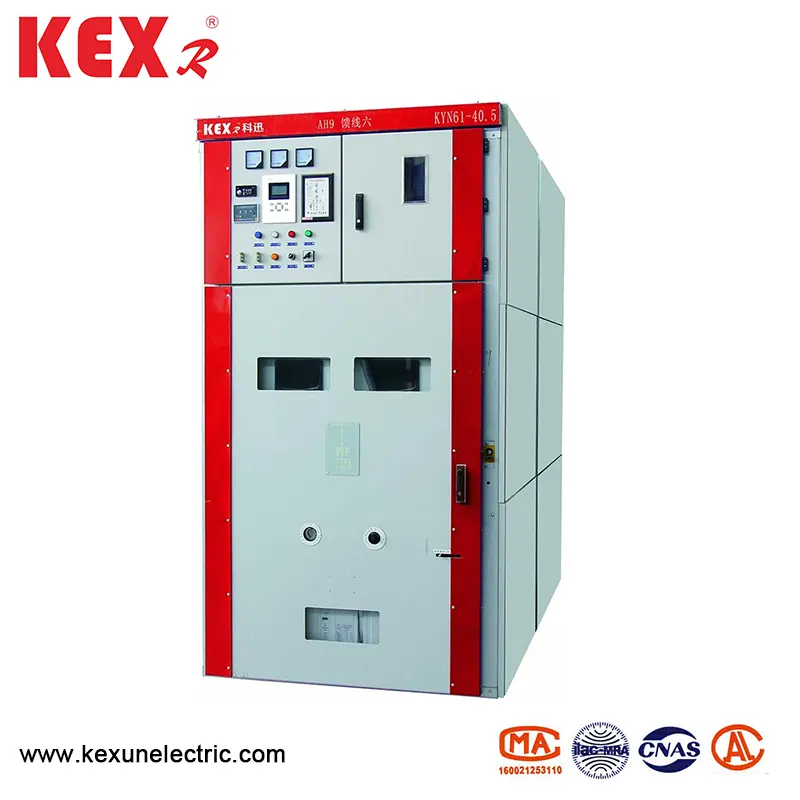

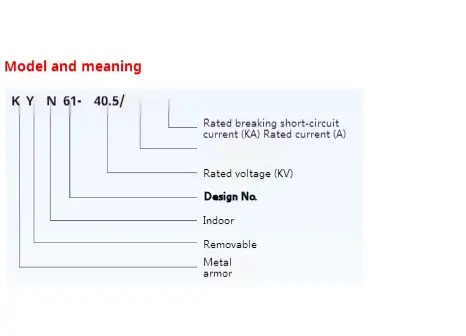

KYN61-40.5 Équipement de commutation de décalage à armure (ci-après, appelé équipement) est un dispositif de distribution intérieur complet avec AC 50Hz triphasé et une tension nominale de 40,5 kV. En tant que centrale électrique, sous-station et entreprises industrielles et mines pour recevoir et distribuer de l'énergie électrique, il peut contrôler, protéger et détecter les circuits, et peut également être utilisé dans des endroits avec des opérations fréquentes. Cet équipement de commutation est conforme à GB / T11022-1999, GB3906-2006 et DL404-1997.

● Paramètres techniques pour chaque composant de Kyn61-40.5 Type d'équipement de commutation de décalage recouvert d'armure

◆ d'appareil à vide

◆ Disjoncteur de vide

◆ Machines à ressort

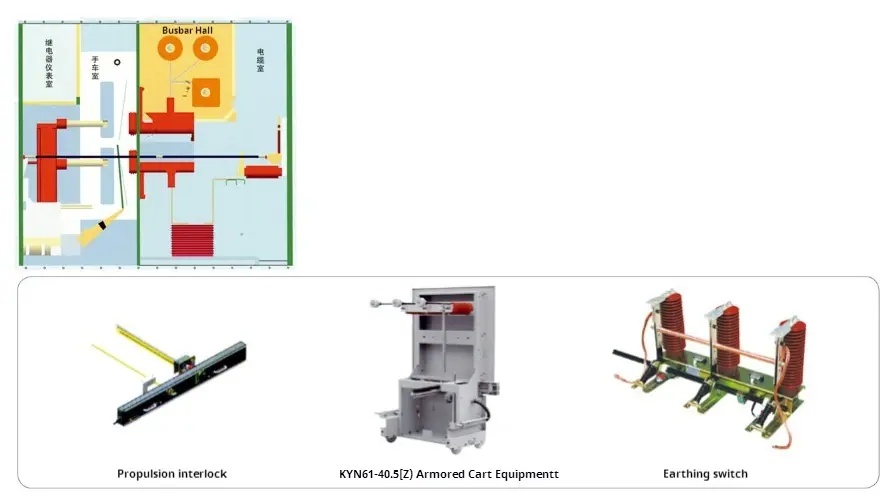

● Caractéristiques structurelles de l'équipement de commutation de décalage de type armure Kyn61-40.5

L'équipement de commutation est conçu en fonction de la norme de l'équipement fermé en métal blindé dans GB3906-1991 et IEC298. L'ensemble de l'équipement se compose de deux parties: l'équipement et la partie dessinable (CARTEUR À MANDE). La structure de l'équipement est assemblée et combinée avec des boulons. L'intérieur de l'équipement de commutation est divisé en salle de circuit, salle de bus principale, salle de câble et salle d'instruments de relais par partition en métal. Le niveau de protection de la coque atteint IP3X et le niveau de protection entre les compartiments est IP2X, et tous les éléments de structure métallique sont mis à la terre de manière fiable. Chaque compartiment du système de boucle principale a un canal de libération de pression pour l'échappement indépendant.

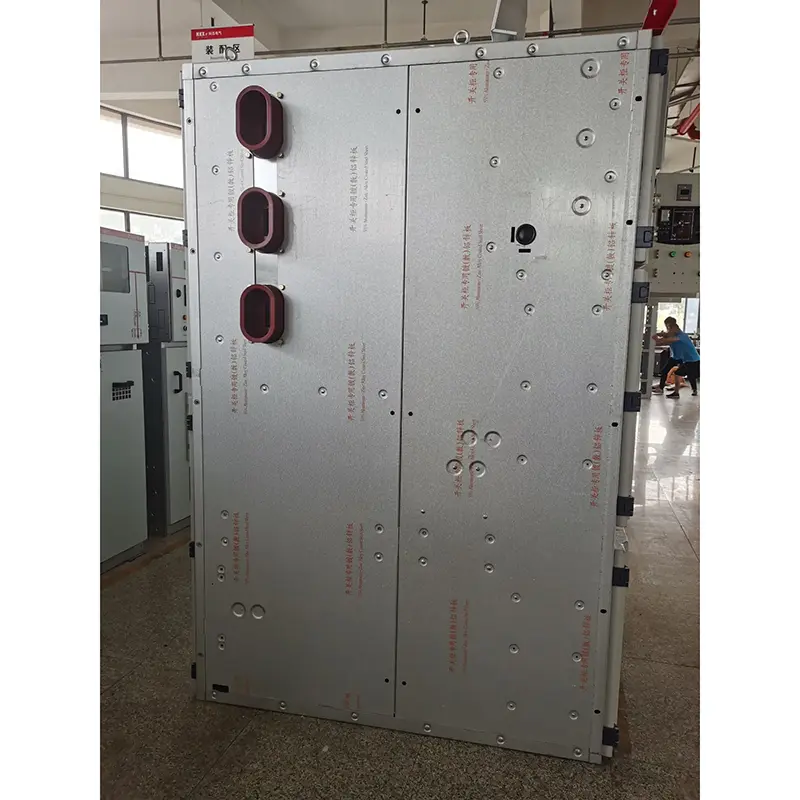

◆ Shell and partition

La coquille et la partition de l'équipement de commutation de décalage vêtue d'armure sont boulonnées par plaque d'acier louée à froid après avoir été traitée et pliée par des machines-outils CNC. Par conséquent, l'équipement assemblé peut assurer l'uniformité des dimensions structurelles. L'équipement de commutation de décalage à l'armure est divisé en salle du disjoncteur, salle de bus principale, salle de câble et salle des instruments de relais, et chaque pièce est séparée par une partition en métal mis à la terre.

◆ CARTE À MARCHE

Le tapis à main peut être divisé en tapis à main le disjoncteur, transport de tension à main le tapis à main, carter à la main, tapis à main d'isolement, etc. Toutes sortes de cartons à main ont la même forme et la même taille, et la carte à la pointe avec le même but sont interchangeables. Le tapis à main a une position de test / d'isolement et une position de travail dans l'équipement, et chaque position est équipée d'un dispositif imbriqué pour s'assurer que la carte à main ne peut pas se déplacer avec désinvolture lorsqu'elle est dans les deux positions ci-dessus.

◆ Compartiment de disjoncteur de circuit

Une piste spécifique est installée dans le compartiment du disjoncteur pour se déplacer à la carte à main. Lorsque le disjoncteur se déplace entre la position de test et la position de travail, la vanne d'isolement s'ouvre automatiquement ou se ferme, ce qui garantit que le personnel ne touche pas le corps chargé. Le tapis à main peut être utilisé avec la porte de l'équipement fermée, et la position de la carte à la pointe dans l'équipement peut être visible à travers la fenêtre d'observation, et en même temps, tous les signes fonctionnels sur la carte à main peuvent être vus.

◆ Compartiment de bus

Le bus principal mène à partir d'un équipement de commutateur de décalage vêtu d'une armure à un autre et est fixé par la branche de petits bus et des boîtes de contact statiques, et est fixée par des manchons de bus lors de la traversée des plaques latérales des équipements adjacents. Tous les bus adoptent une isolation composite.

◆ Compartiment de câble

PT, l'interrupteur de mise à la terre, le parafle et plusieurs câbles peuvent être installés dans la salle de câble.

◆ Salle de relais

La carte intérieure et le panneau de relais peuvent être équipés de composants secondaires tels que les composants de contrôle et de protection, les instruments de mesure et d'affichage et les indicateurs de surveillance en direct.

◆ Dispositif imbriqué

L'équipement de commutation de changement de décalage recouvert d'armure a un dispositif de verrouillage fiable, qui garantit efficacement la sécurité des opérateurs et de l'équipement;

Lorsque l'interrupteur de mise à la terre est en position de désactivation, le tapis à main ne peut se déplacer que de la position de test / d'isolement à la position de travail; Et la porte arrière ne peut pas être ouverte, empêchant ainsi l'entrée erronée dans l'intervalle électrifié. Lorsque le tapis à main est complètement retiré de l'équipement, ou lorsque le tapis à main est en position de test / isolement dans l'équipement et que l'interrupteur de mise à la terre est entrelacé et déverrouillé, l'interrupteur de mise à la terre peut être fermé. Lorsque le tapis à main est en position de travail, l'interrupteur de mise à la terre ne peut pas être fermé. Il empêche l'interrupteur de mise à la terre d'être allumé par erreur et empêche le tapis de la carte à la pointe de se déplacer vers la position de travail lorsque l'interrupteur de mise à la terre est en position fermée. Ce n'est que lorsque le tapis de disjoncteur de circuit est en position de test / d'isolement ou de position de travail que le disjoncteur peut être utilisé; De plus, après la fermeture du disjoncteur, le tapis à main ne peut pas se déplacer, ce qui empêche la charge vivante de pousser et de tirer le disjoncteur par erreur. Un emboîtement électrique peut être installé entre les équipements.

◆ Dispositif de mise à la terre

Dans la salle de câble, il y a une barre de bus de mise à la terre 6 × 50 mm2, qui peut passer par les équipements adjacents et établir un bon contact avec les équipements.

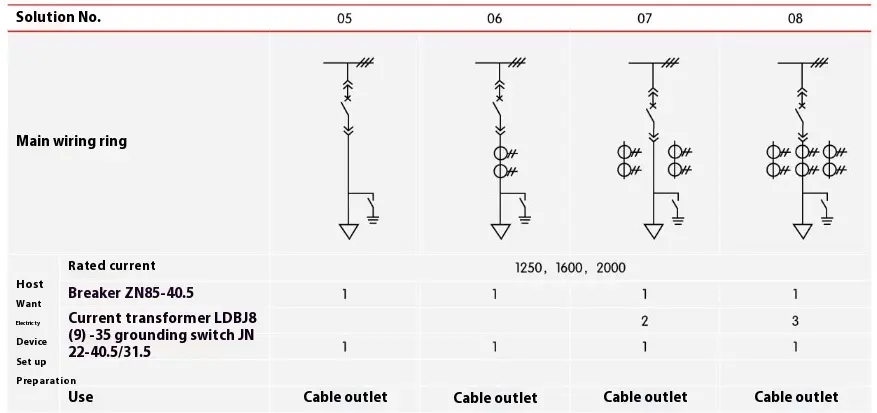

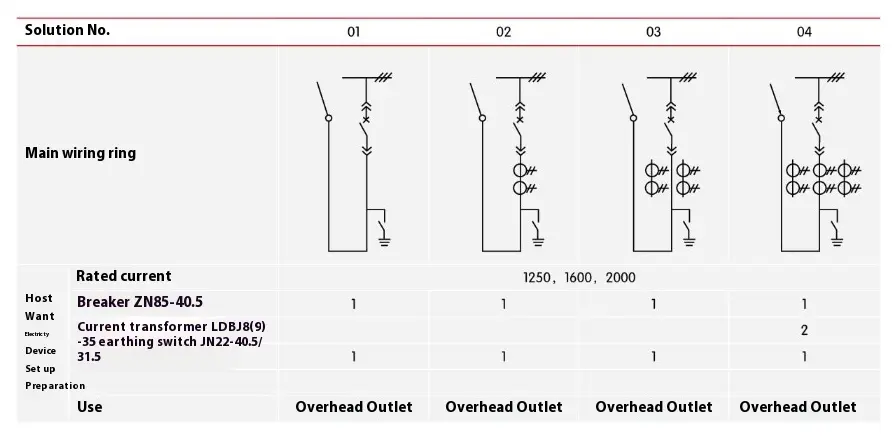

● Schéma de câblage principal

Il existe 27 schémas de câblage primaire typiques couramment utilisés pour l'équipement de commutateur de changement de décalage arboré, qui peut répondre aux besoins des lignes entrantes et sortantes du câble des utilisateurs, des frais généraux et des lignes sortantes, de la communication et de la mesure, de la protection, etc. S'il existe d'autres schémas différents des schémas existants, veuillez consulter le fabricant.

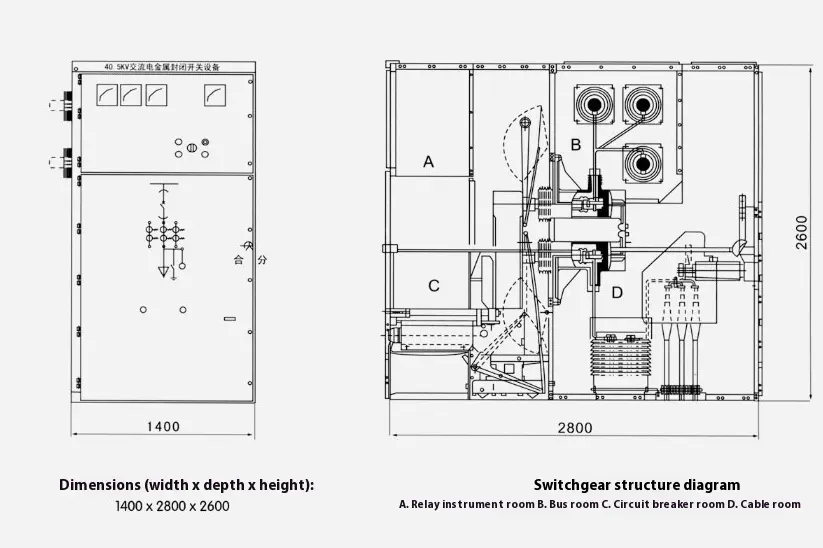

● Dimensions structurelles et diagramme schématique de l'équipement de commutation de décalage vêtu d'une armure
