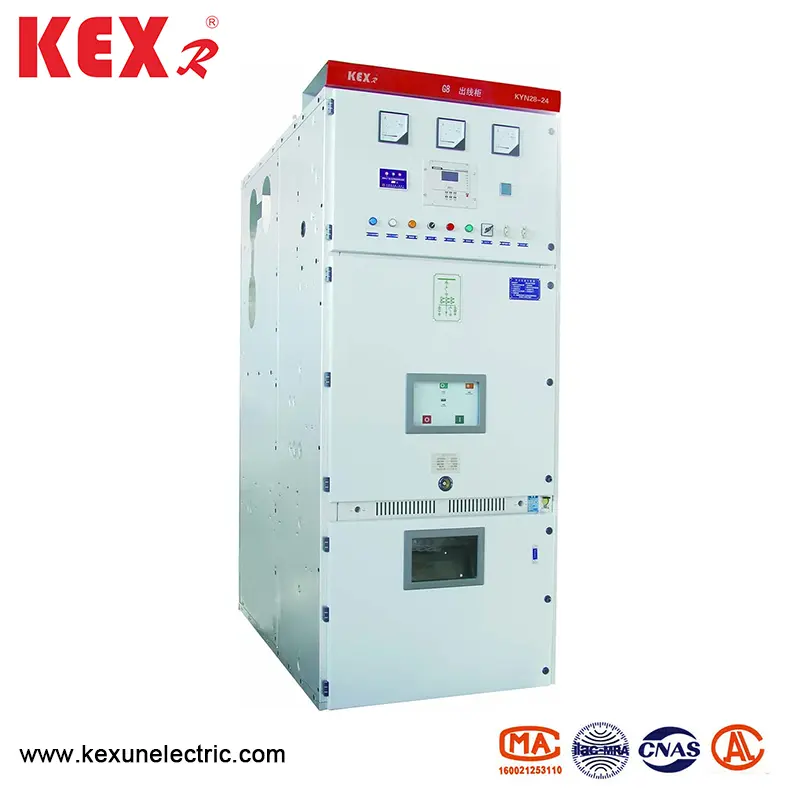

Appareillage fermé en métal décalant en métal

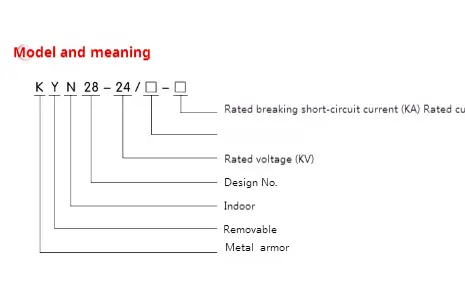

● Signification du modèle

● Conditions d'utilisation

◆ Conditions d'utilisation normales

▶ Température ambiante: -15 ~ 40 ℃, et la moyenne dans les 24 heures de moins de 35 ℃.

▶ Humidité: l'humidité quotidienne moyenne inférieure à 95%; L'humidité mensuelle moyenne inférieure à 90%;

▶ Pression de vapeur: la pression moyenne de vapeur par jour ne dépasse pas 2,2 kPa ； La pression mensuelle moyenne de vapeur d'eau ne doit pas dépasser 1,8 kpa ；;

▶ Altitude: l'altitude de l'interrupteur fermé en métal décalant en métal de l'armure doit être inférieur à 1000 m

▶ L'air environnant n'est évidemment pas pollué par la poussière, le sel, le gaz corrosif et / ou la combustible, la vapeur ou le spray salin;

▶ Les vibrations ou le mouvement de la terre de l'extérieur de l'équipement de commutation et de l'équipement de commande peuvent être ignorés

▶ L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kV.

◆ Conditions d'utilisation spéciales

Lorsqu'il est utilisé dans des conditions environnementales normales au-delà de celles spécifiées dans GB / T1022, la société et les utilisateurs peuvent négocier et parvenir à un accord sur des conditions de fonctionnement spéciales.

Afin d'éviter la condensation, le commutateur fermé en métal changeant en armure

est équipé d'un radiateur, qui doit être utilisé lorsque l'appareillage de commutation est à l'état de veille. L'attention doit également être accordée à la mise en service du radiateur lorsque l'appareil-commutateur est en fonctionnement normal.

● Paramètre technique de l'interrupteur fermé en métal décalant de l'armure

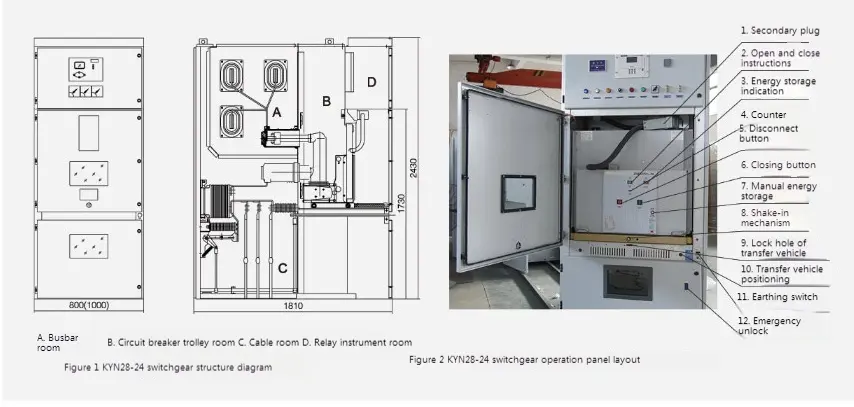

● Brève description de la structure

L'appareillage de commutateur fermé en métal à armure de type Kyn28-24 est constitué de commutateurs à interrupteur fermé en métal se compose de pièces et de pièces amovibles (communément appelées carter à main). L'appareillage de commutation est divisé en plusieurs compartiments fonctionnels par des cloisons en métal, telles que la salle de bus, la salle du disjoncteur, la salle de câble et la salle des instruments de relais. Les parties amovibles de l'appareillage de l'interrupteur peuvent être équipées d'un tapis de disjoncteur à vide, d'une carte à main de la tension à main, du tapis à main le foudre, du tapis à main et du tapis à main.

● Caractéristiques des composants principaux

◆ La coquille

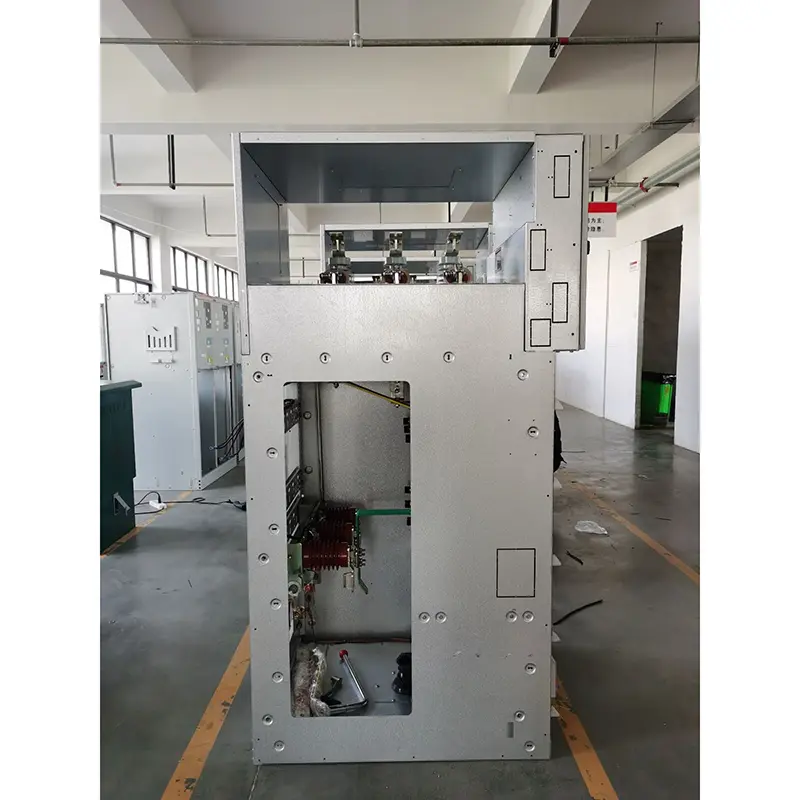

La coquille de l'équipement de commutateur fermé en métal de type armure de type Kyn28-24 est en plaque d'acier revêtue d'aluminium-zinc importé, qui est traitée par la machine CNC et fabriquée par un processus de pliage multiple. L'ensemble de l'armoire a une haute précision et une forte résistance à la corrosion et une résistance à l'oxydation, et en raison de l'adoption de la technologie de pliage multiple, l'armoire est plus légère en poids global, plus élevée en résistance mécanique et en apparence belle que d'autres armoires d'équipement similaires. L'armoire adopte une structure assemblée, qui est connectée par un écrou de saule et un boulon à haute résistance, de sorte que le cycle de traitement et de production est raccourci, les pièces sont universelles, l'espace de plancher est petit et l'organisation de production est pratique.

◆ La carte à la main

Le squelette de la carte à main est fait de plaque en acier mince et assemblé par une machine-outil CNC. Le tapis à main et l'armoire ont une précision de correspondance élevée, et le verrouillage mécanique est sûr, fiable et flexible. Le tapis à main peut être divisé en tapis à main le disjoncteur, cartle à main de transformateur de tension, carte à la main de mesure, tapis à main d'isolement, etc. La charrette à main avec les mêmes spécifications peut être échangée librement. Le tapis à main a une position de déconnexion / test et une position de travail dans l'armoire, et chaque position a un dispositif de positionnement. Pour assurer un emboîtement fiable. Toutes sortes de tapis à main sont propulsés et retirés par des tiges à vis, qui sont légères et flexibles pour fonctionner et adaptées au personnel en service. Lorsque le tapis à main doit être retiré de l'armoire, il peut être interrompu avec un camion de transfert spécial pour diverses inspections et entretien. Lorsque la voiture de course à la poignée est transportée dans la salle du disjoncteur de l'armoire, elle peut être verrouillée de manière fiable en position OFF / TEST, et le voyant de la position de l'armoire montre sa position. Ce n'est qu'après que le tapis à main est complètement verrouillé que le mécanisme de propulsion à vis de plomb peut être ébranlé pour pousser le tapis à main à la position de travail. Lorsque le tapis à main atteint la position de travail, la force de fonctionnement de la poignée de propulsion augmente soudainement et ne peut pas être tournée, et son voyant de position correspondant montre sa position. Le verrouillage mécanique de la carte à main peut garantir de manière fiable que le disjoncteur ne peut être fermé que lorsque le tapis à main est en position de travail ou en position de test; De plus, le tapis à main ne peut se déplacer que lorsque le disjoncteur est à l'état d'ouverture.

◆ PARTIMENT

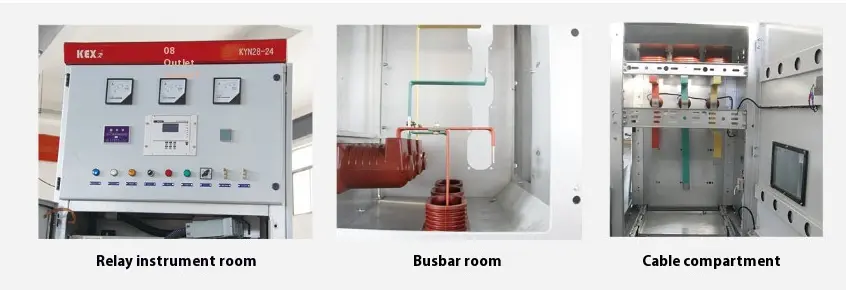

Les principaux composants électriques de l'appareillage de commutation se trouvent dans leurs compartiments indépendants, à savoir: salle de carter à main le disjoncteur, salle de bus, salle de câble, salle des instruments de relais, etc. Le niveau de protection de chaque compartiment atteint IP2X. À l'exception de la salle des instruments de relais, les trois autres compartiments ont respectivement des canaux de décharge de pression. En raison du type moyen, l'espace de la salle de câble est considérablement augmenté, de sorte que l'équipement peut connecter plusieurs câbles en parallèle.

▶ Compartiment de bus A: Le bus principal est connecté par épissage unique, qui est fixé par le bus de succursale (boîte de contact statique) et le manchon d'isolation du bus principal. Le bus principal et le bus à attache sont des barres de cuivre avec une section transversale rectangulaire, et les barres de bus double sont utilisées pour une charge de courant lourde. Pour les besoins spéciaux, le bus peut être recouvert de manches thermiques et de couverture isolante personnalisée. Les bagues isolantes sont installées entre des bus d'armoires adjacentes, qui peuvent limiter efficacement l'accident dans le compartiment sans se propager à d'autres armoires en cas d'arc de défaut interne.

▶ Compartiment du disjoncteur B: Les rails sont installés des deux côtés du compartiment pour que la carte à main se déplace de la position OFF / TEST à la position de travail dans l'armoire. La partition (valve) de la boîte de contact statique est installée au mur arrière de la salle de la carte à main. Lorsque le tapis portable se déplace de la position OFF / TEST à la position de travail, les soupapes supérieures et inférieures sur la bouche de la boîte de contact statique sont automatiquement ouvertes en conjonction avec la carte à main. Lorsque vous vous déplacez dans la direction opposée, la valve se ferme automatiquement jusqu'à ce que la carte à la pointe se retire vers une certaine position et couvre en toute sécurité la boîte de contact statique, formant ainsi une isolation efficace. Parce qu'il n'y a pas de liaison entre la valve supérieure et la vanne inférieure, la vanne du côté vivant peut être verrouillée pendant la maintenance, garantissant ainsi que le personnel d'entretien ne touche pas le corps vivant. Le tapis à main peut également être utilisé lorsque la porte de la salle du disjoncteur est fermée. Grâce à la fenêtre d'observation de la porte, vous pouvez observer la position de la carte à la pointe dans le compartiment, les instructions d'ouverture et de clôture et la situation de stockage d'énergie.

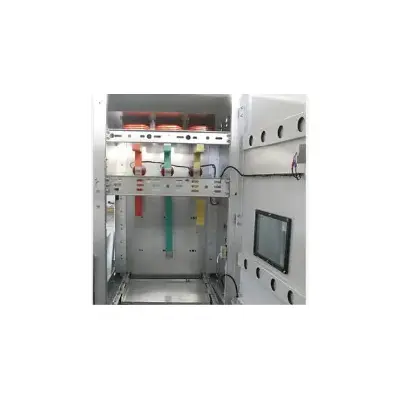

▶ Compartiment de câble C: Le commutateur fermé en métal décalant en métal de type Kyn28-24 est construit au milieu, de sorte que le compartiment de câble a un grand espace. Le transformateur actuel et l'interrupteur de mise à la terre sont installés sur la paroi arrière du compartiment (l'interrupteur de mise à la terre peut également être installé au milieu de l'armoire de commutation en fonction des besoins du client), et le parading de la foudre est installé dans la partie inférieure du compartiment. Une fois le tapis à main et la partition horizontale extractible enlevée, les constructeurs peuvent entrer dans l'armoire de l'avant pour l'installation et la maintenance. Le câble reliant les conducteurs dans la salle de câble peut être connecté en parallèle avec 1 à 3 câbles par phase, et 6 câbles peuvent être connectés en parallèle avec chaque phase lorsque cela est nécessaire. La plaque d'étanchéité à fente amovible ou la plaque d'étanchéité en métal non magnétique est préparée au bas du compartiment de câble pour assurer une construction pratique.

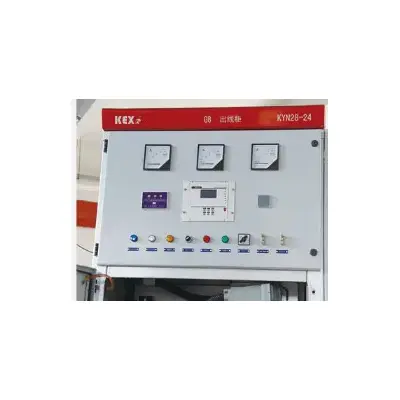

▶ Salle d'instruments de relais D: Composants de protection des relais, instruments, indicateurs d'affichage en direct et équipement secondaire avec des exigences spéciales peuvent être installées dans la salle des instruments de relais. La ligne de commande est posée dans le jonction et la jonction a une plaque de couverture métallique, qui peut isoler la ligne secondaire des composants haute tension. Le béton avant gauche est réservé aux câbles d'entrée et de leader des câbles de commande, et les parties correspondantes de la plaque inférieure sont fournies avec des fils secondaires et des trous de filetage de câble. Sur la plaque supérieure de la salle des instruments de relais, il y a aussi un petit trou de traversée de bus qui est pratique pour la construction. Lors du câblage, la plaque de couverture supérieure de la salle d'instrument peut être ouverte pour faciliter l'installation du petit bus.
