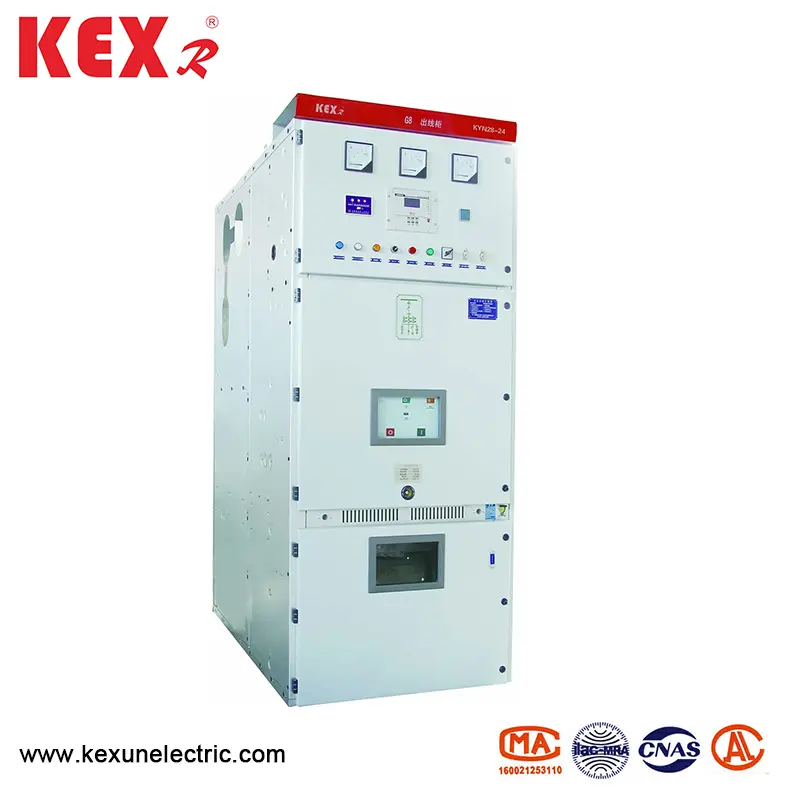

Équipement de commutateur fermé en métal décalant en armure

● Zone d'application

L'équipement de commutation fermé en métal de type armure de type Kyn28-24 (ci-après, appelé équipement de commutation) est adapté au système d'alimentation triphasé en intérieur 50/60 Hz avec une tension nominale de 24 kV, et est principalement utilisé dans les centrales électriques, les sous-étages, les entreprises et les circuits de protection, de protection et de surveillance élevés et de surveillance. L'équipement de commutation KYN28-24 a diverses fonctions pour empêcher la mauvaise opération, notamment en empêchant la tapis à port de se déplacer avec la charge, en empêchant l'interrupteur de mise à la terre de fermer le disjoncteur, en empêchant l'interrupteur de mise à la terre de fermer avec l'électricité et en l'empêchant d'entrer dans le compartiment vivant par erreur. L'équipement à commutation fermé en métal de type armure de type KYN28-24 est équipé de la carte à vide à vide à vide à vide à haute tension de la série VS1-24 et du tapis à vide de circuit à vide à vide scellé de la série YD4G-24 avec d'excellentes performances. Le circuit secondaire de l'équipement de commutation est équipé de composants de contrôle et de protection avancés et fiables; Le bus adopte un matériau isolant à la chaleur ou des moyens isolants revêtus d'époxy, optimise la forme de l'électrode et le corps de l'armoire est compact. Il s'agit d'un équipement de distribution d'énergie avec une technologie de pointe, des performances stables, une structure raisonnable, une utilisation pratique, une sécurité et une fiabilité.

● Norme de fabrication de produits

L'équipement à commutation fermé en métal de type armure de type Kyn28-24 répond aux normes ci-dessous:

◆ Coordination d'isolation de GB 311.1 Équipement de transmission et de transformation de puissance à haute tension

◆ GB1984 Brexer de circuit à haute tension

◆ GB39063.6KV ~ 40,5 kV AC-ACCOSSEMENT APPARATION ET ÉQUIPEMENT DE CONTRÔLE

◆ GB / T11022 Exigences techniques communes des normes pour l'appareil de commutation à haute tension et la commande de contrôle. O ◆ CEI 62271-200: 2003 Appareillage de commutation haute tension et contrôle de commande 200: Tension nominale 1kV au-dessus de 52 kV et en dessous de l'équipement de commutation et de commande fermé en métal AC.

● Paramètre technique

● Structure et principe de travail

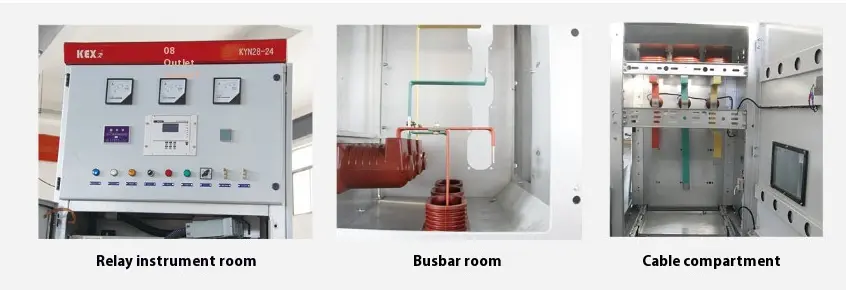

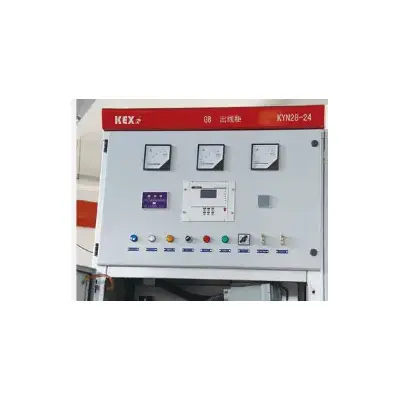

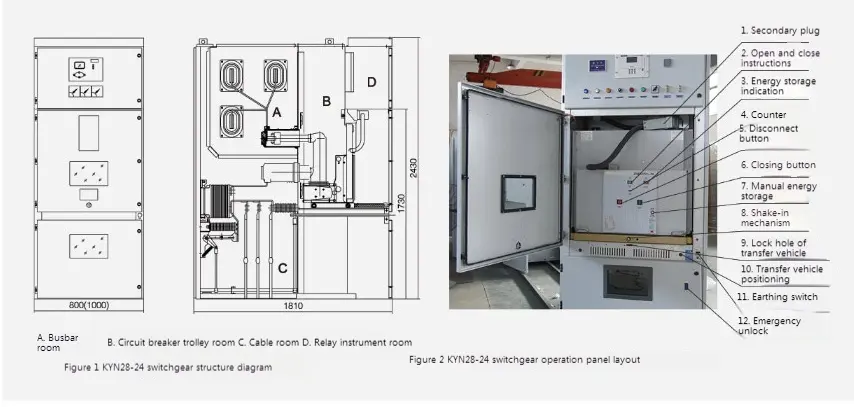

L'équipement de commutation fermé en métal de type armure de type Kyn28-24 se compose de pièces et de pièces amovibles (communément appelées Cartes à main). L'armoire est divisée en plusieurs compartiments fonctionnels par des cloisons en métal, telles que la salle de bus, la salle du disjoncteur, la salle de câble et la salle des instruments de relais. Les parties amovibles de l'appareillage de l'interrupteur peuvent être équipées d'un tapis de disjoncteur à vide, d'une carte à main de la tension à main, du tapis à main le foudre, du tapis à main et du tapis à main.

● Caractéristiques structurelles principales

Les appareils de commutation peuvent être disposés de retour à dos ou installés contre le mur, ce qui améliore non seulement la sécurité et la flexibilité des appareils de commutation, mais réduit également l'espace de plancher.

◆ La coquille

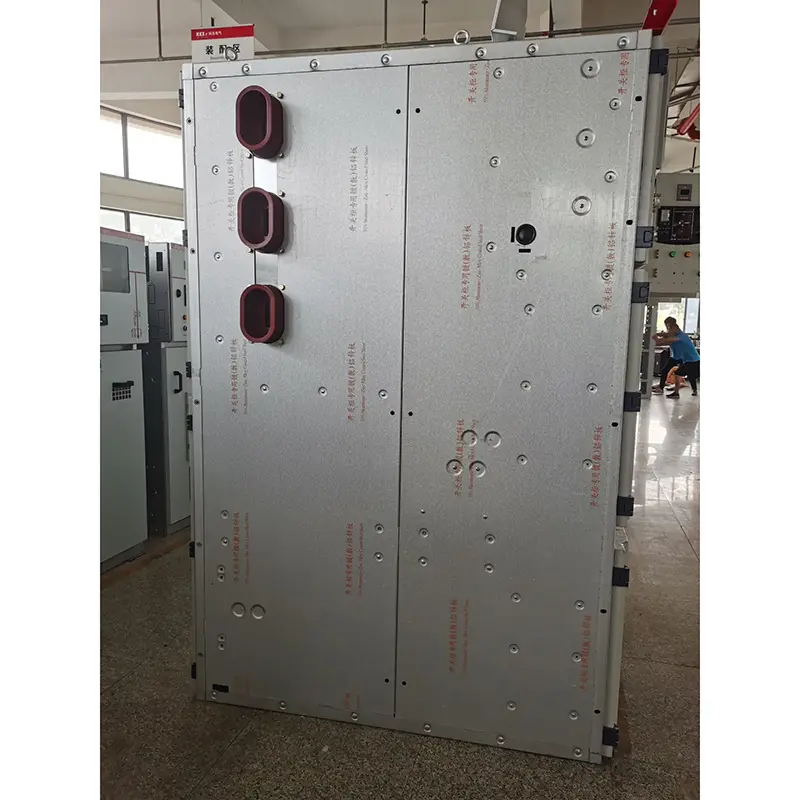

La coquille de l'équipement de commutateur fermé en métal de type armure de type Kyn28-24 est en plaque d'acier revêtue d'aluminium-zinc importé, qui est traitée par la machine CNC et fabriquée par un processus de pliage multiple. L'ensemble de l'armoire a une haute précision et une forte résistance à la corrosion et une résistance à l'oxydation, et en raison de l'adoption de la technologie de pliage multiple, l'armoire est plus légère en poids global, plus élevée en résistance mécanique et en apparence belle que d'autres armoires d'équipement similaires. L'armoire adopte une structure assemblée, qui est connectée par un écrou de saule et un boulon à haute résistance, de sorte que le cycle de traitement et de production est raccourci, les pièces sont universelles, l'espace de plancher est petit et l'organisation de production est pratique.

◆ La carte à la main

Le squelette de la carte à main est fait de plaque en acier mince et assemblé par une machine-outil CNC. Le tapis à main et l'armoire ont une précision de correspondance élevée, et le verrouillage mécanique est sûr, fiable et flexible. Le tapis à main peut être divisé en tapis à main le disjoncteur, cartle à main de transformateur de tension, carte à la main de mesure, tapis à main d'isolement, etc. La charrette à main avec les mêmes spécifications peut être échangée librement. Le tapis à main a une position de déconnexion / test et une position de travail dans l'armoire, et chaque position a un dispositif de positionnement. Pour assurer un emboîtement fiable. Toutes sortes de tapis à main sont propulsés et retirés par des tiges à vis, qui sont légères et flexibles pour fonctionner et adaptées au personnel en service. Lorsque le tapis à main doit être retiré de l'armoire, il peut être interrompu avec un camion de transfert spécial pour diverses inspections et entretien. Lorsque la voiture de course à la poignée est transportée dans la salle du disjoncteur de l'armoire, elle peut être verrouillée de manière fiable en position OFF / TEST, et le voyant de la position de l'armoire montre sa position. Ce n'est qu'après que le tapis à main est complètement verrouillé que le mécanisme de propulsion à vis de plomb peut être ébranlé pour pousser le tapis à main à la position de travail. Lorsque le tapis à main atteint la position de travail, la force de fonctionnement de la poignée de propulsion augmente soudainement et ne peut pas être tournée, et son voyant de position correspondant montre sa position. Le verrouillage mécanique de la carte à main peut garantir de manière fiable que le disjoncteur ne peut être fermé que lorsque le tapis à main est en position de travail ou en position de test; De plus, le tapis à main ne peut se déplacer que lorsque le disjoncteur est à l'état d'ouverture.

◆ Dispositif de décharge de pression

Des dispositifs de décharge de pression sont installés au-dessus de la salle de la carte à main, de la salle de bus et de la salle de manteau. Lorsque les défauts se produisent dans le compartiment et que l'arc se produit, la pression de l'air à l'intérieur de l'interrupteur augmente et la porte de l'armoire est fermée par un anneau d'étanchéité spécial installé sur la porte d'entrée, et la plaque métallique de décharge de pression du dispositif supérieur est automatiquement ouverte pour libérer la pression et le gaz à haute température, assurant ainsi la sécurité des opérateurs et de l'interrupteur.

◆ La fiche secondaire s'est verrouillée avec le tapis à main.

La connexion secondaire entre l'appareillage de commutation et la carte à main est réalisée par le contact du bouchon secondaire, qui est connecté avec le tapis à main via un tube télescopique ondulé en nylon, et la prise secondaire est installée en haut à droite de la carte à main de l'équipement de commutation. Ce n'est que lorsque le tapis à main est en position de test / désactivation que la fiche secondaire peut être branchée ou débranchée. La fiche secondaire est verrouillée lorsque le tapis à port entre dans la position de travail. Carter à main du disjoncteur équipé de clôture et de verrouillage électromêtier, avant que le bouchon secondaire ne soit connecté, le mécanisme de clôture de la carte à main est verrouillé par électro-aimant, et il ne peut être ouvert que, il ne peut donc pas être fermé.

◆ Dispositif d'affichage chargé

L'appareillage de commutation peut être équipé d'un dispositif d'affichage en direct pour détecter le fonctionnement du circuit primaire, qui se compose d'un capteur haute tension et d'un écran. L'appareil peut provoquer l'état de charge du circuit haute tension et peut également coopérer avec le verrou électromagnétique pour verrouiller de force la poignée de fonctionnement, la porte de l'armoire et les armoires adjacentes, afin d'atteindre les objectifs de prévenir la charge de la pointe de se déplacer et d'isoler avec la charge, de prévenir le commutateur de mise à la mise de la fermeture et d'améliorer les produits de la charge et de soutenir les produits de l'erreur.

◆ Empêcher la condensation

Afin d'éviter la condensation dans l'environnement avec une humidité élevée ou un grand changement de température, les radiateurs électriques sont installés respectivement dans la salle du disjoncteur et la salle de câble, afin d'éviter les accidents d'isolation dans les conditions de fonctionnement ci-dessus.

◆ Dispositif de mise à la terre

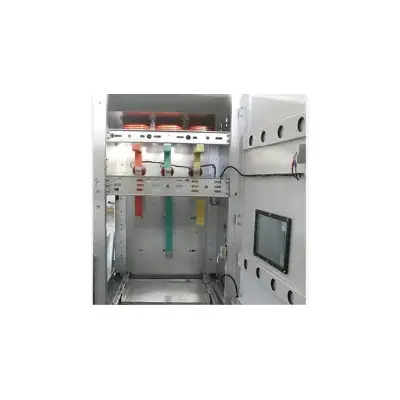

Il y a une barre de cuivre de mise à la terre 5 × 40 mm2 dans la salle de câble, qui passe par les armoires adjacentes et est bien connectée avec les armoires pour l'utilisation de composants directement mis à la terre. Parce que toute la cabine est épissée avec des plaques de zinc enrobées d'aluminium, toute la cabinet est dans un bon état de mise à la terre, assurant la sécurité des opérateurs lorsqu'il touche l'armoire.
