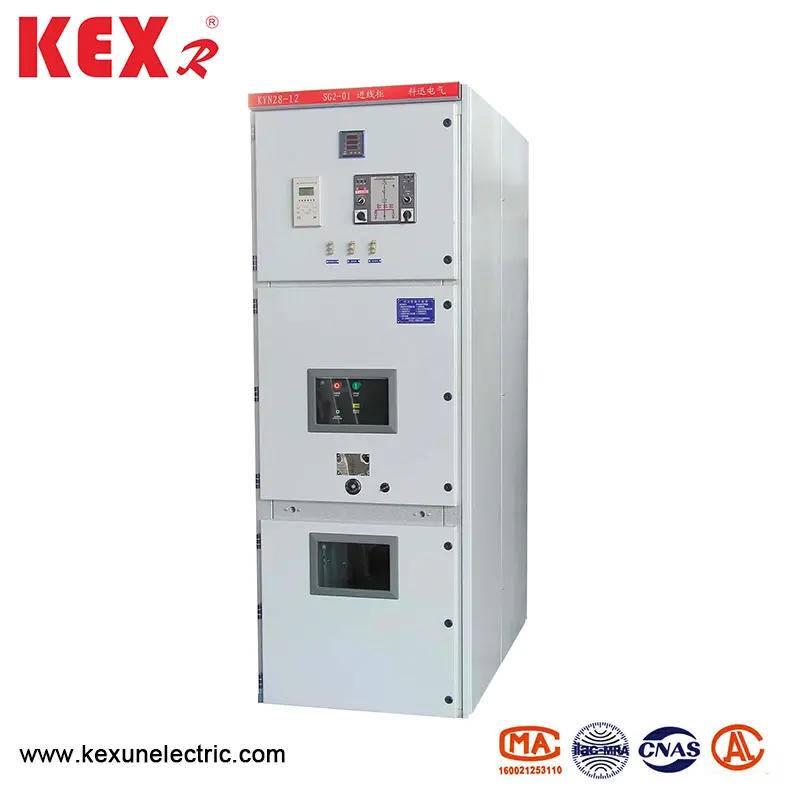

Dispositif d'interrupteur ouvert équipé d'un armure en métal

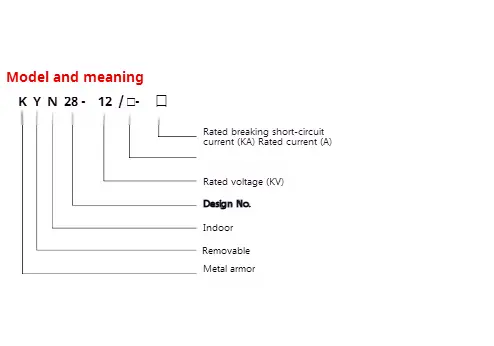

● Signification du modèle

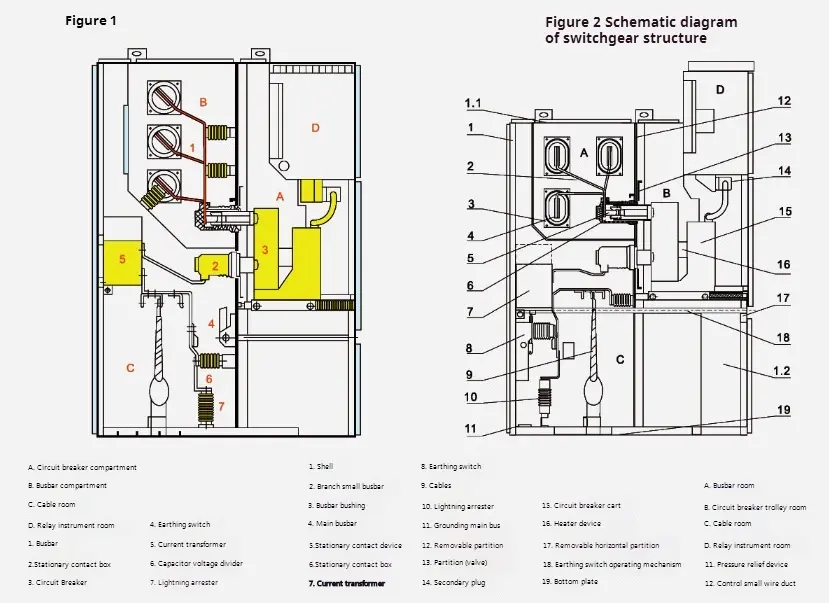

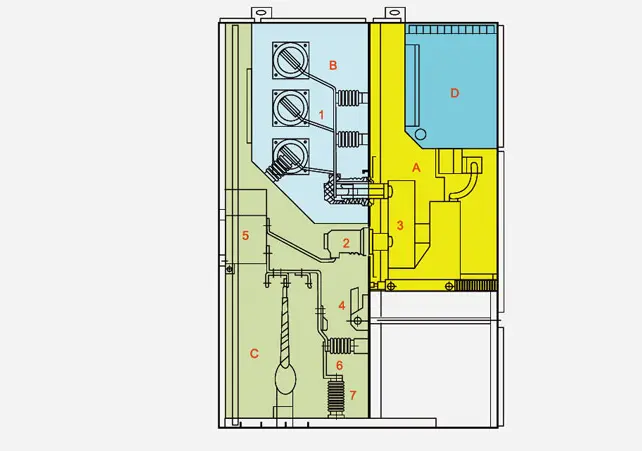

◆ Diagramme schématique du dispositif d'interrupteur ouvert équipé d'une structure d'armure métallique

◆ Normes

Kyn28-12 Type Dispositif de commutation ouverte équipé d'un armure métallique Rencontrez les normes suivantes:

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Le dispositif de commutateur ouvert équipé d'un armure en métal se compose de deux parties: une armoire fixe et une pièce dessinable (tapis à main pour faire court). La coquille de dispositif de commutation ouverte équipée d'un armure en métal et les partitions de chaque unité fonctionnelle sont boulonnées par des plaques en acier enduit en aluminium-zinc. Le niveau de protection de son shell atteint IP4X, et le niveau de protection de chaque carte de partition de compartiment et porte du disjoncteur est P2X lorsqu'il est ouvert. Le dispositif d'interrupteur ouvert de type KYN28-12 équipé d'un armure métallique peut être équipé de la carte à main du circuit à vide VS1 de type vide de type Zn 12V et un contacteur à vide de type VC de type VD4, qui peut être installé sous forme de doubles armoires en parallèle, c'est-à-dire dans un arrangement arrière. Le divce peut être installé et débogué sur le devant, donc il peut être installé contre le mur. Le plus grand avantage de l'installation contre le mur est qu'il peut économiser l'espace au sol. De plus, il peut être installé sans le mur, c'est-à-dire qu'il s'agit d'un type de maintenance double face. La disposition de la structure interne des deux est incohérente et son avantage est une maintenance pratique.

◆ Shell and partition

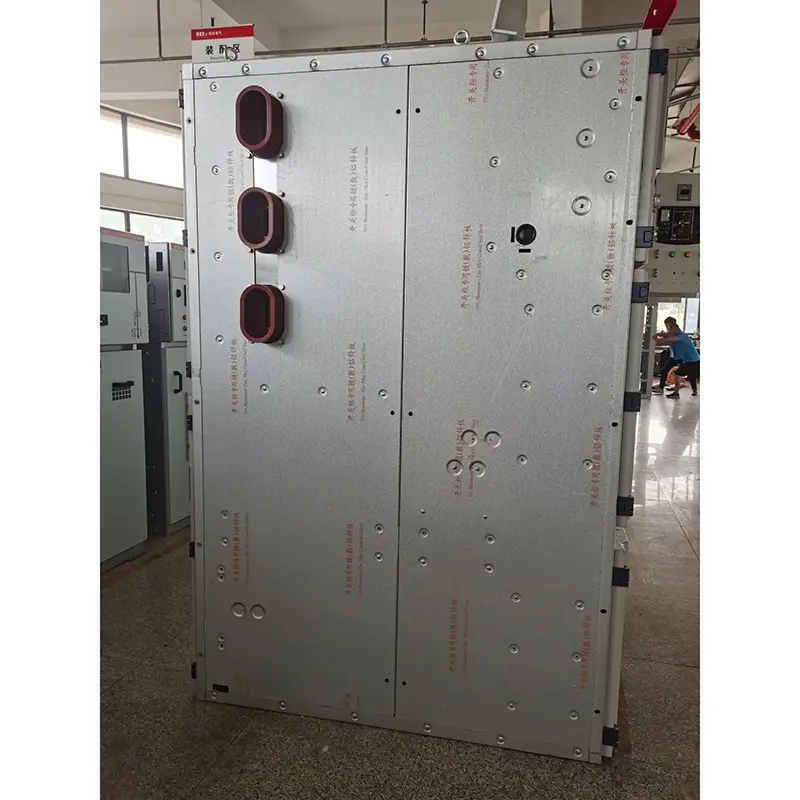

La coque et la partition du dispositif de commutateur ouvert équipé d'armage métallique sont en plaques en acier en zinc enrobées en aluminium importées de haute qualité qui sont boulonnées après avoir été pliées par des machines-outils CNC, de sorte que l'armoire de commutation assemblée peut maintenir l'uniformité en taille. Il a une forte résistance à la corrosion et une résistance à l'oxydation, et a une résistance mécanique plus élevée que la même plaque d'acier. L'armoire de commutation est divisée en salle de la carte à main (compartiment de disjoncteur), salle de bus, salle de câble et salle d'instruments de relais (salle de basse tension) par partition. La coquille de chaque unité est fondée indépendamment.

◆ Présentation du produit

La coquille et la partition du dispositif de commutateur ouvert équipé d'armage métallique sont en plaques en acier à revêtement en aluminium-zinc ou en plaques d'acier qui sont boulonnées après avoir été traitées et pliées par des machines-outils CNC, de sorte que l'armoire de commutation assemblée peut maintenir l'uniformité en taille. La plaque en acier à revêtement en aluminium-zinc a de puissantes effets anti-corrosion et anti-oxydation, et a une résistance mécanique plus élevée que la même plaque d'acier. L'armoire à interrupteur est divisée en salle à main, salle de bus, salle de câble et salle des instruments de relais par partitions, et la coquille de chaque unité a une mise à la terre indépendante. Les portes de l'armoire de commutation sont toutes pulvérisées de plastique électrostatique pour faire que leurs surfaces ont les avantages de la résistance à l'impact, de la résistance à la corrosion et de l'apparence magnifique (la couleur peut être personnalisée par les utilisateurs).

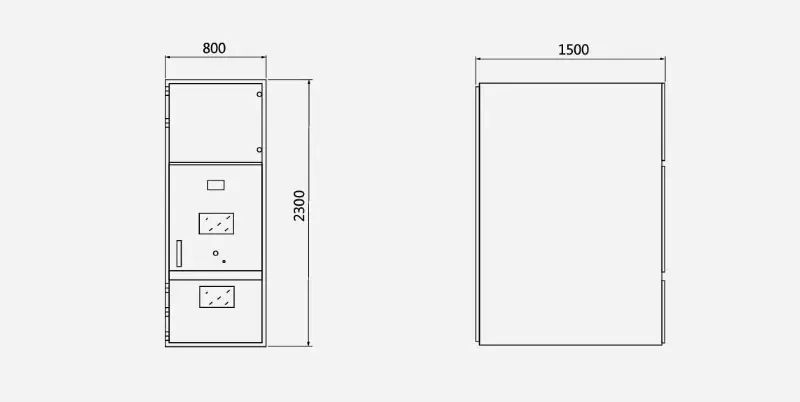

◆ Dimension de contour

Les dimensions de contour du dispositif de commutation ouverte équipée d'un armure métallique sont comme des celages ：

◆ Composant majeur
