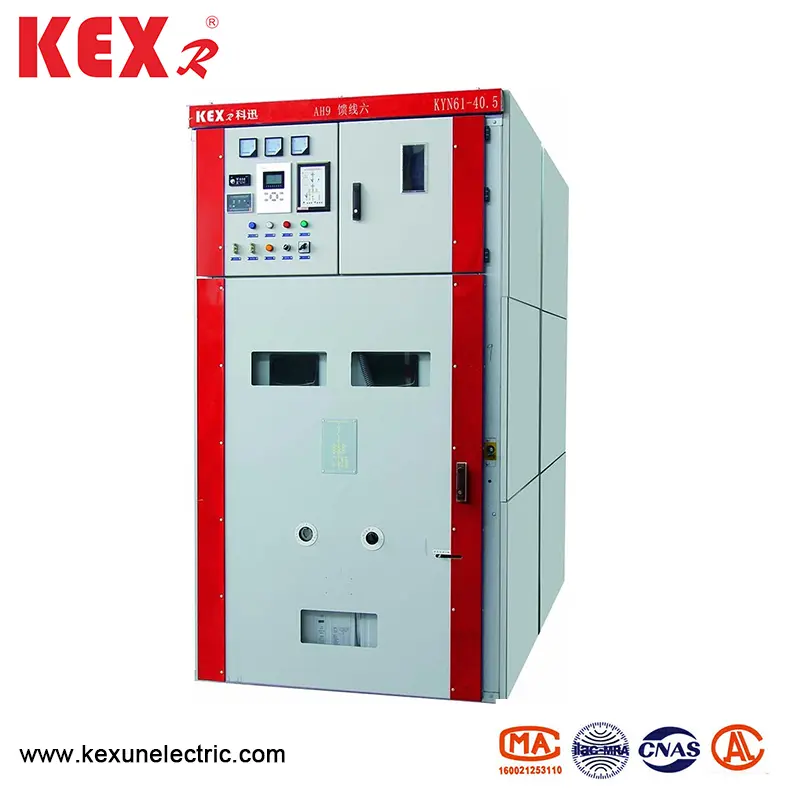

Appareillage de changement de décalage recouvert d'armure

● Caractéristiques tectoniques

▶ La structure d'appareillage de commutation est assemblée et le disjoncteur est monté sur le sol par la carte à la main

▶ Kyn61-40.5 Appareillage de changement de changement de type armure de type armure est équipé d'un tout nouveau disjoncteur de circuit à vide à vide isolé, qui a les caractéristiques d'une bonne interchangeabilité et d'un remplacement simple

▶ Le cadre du tapis à main est équipé d'un mécanisme de propulsion à vis de plomb et à l'écrou, qui peut facilement déplacer la carte à la main et empêcher la mauvaise opération de nuire à la structure de la propulsion

▶ Toutes les opérations peuvent être effectuées avec la porte de la porte de l'armoire

▶ L'encultation entre le commutateur principal, le tapis à main et les portes de l'armoire de commutation adoptent le mode de verrouillage mécanique obligatoire pour répondre à la fonction "cinq prévention"

▶ La salle de câble a suffisamment d'espace pour connecter plusieurs câbles

▶ L'interrupteur de mise à la terre rapide est utilisé pour la mise à la terre et le court-circuit

▶ Le niveau de protection du shell est IP3X, et le niveau de protection est IP2X ； lorsque la porte de la carte à main est ouverte

▶ La gamme de commutateurs de changement de blindage est conforme à GB3906-1991.DL404-1997 et adopte la norme internationale de référence de la CEI-298.

● Conditions d'environnement

▶ La limite supérieure de la température ambiante est de + 40 ℃, et la valeur moyenne mesurée dans les 24 heures ne dépasse pas 35 ℃, et la limite inférieure est-15 ℃

▶ Altitude: pas plus de 1000 m au-dessus du niveau de la mer

▶ Humidité relative: la valeur moyenne quotidienne ne doit pas dépasser 95% et la valeur moyenne mensuelle ne doit pas dépasser 90%

▶ Intensité du tremblement de terre: pas plus de 8 degrés

▶ Pression de vapeur d'eau: la valeur moyenne quotidienne ne doit pas dépasser 2,2 kPa et la valeur moyenne mensuelle ne doit pas dépasser 90%.

● Tables de paramètres techniques

◆ d'appareil à vide

◆ Disjoncteur de vide

◆ Machines à ressort

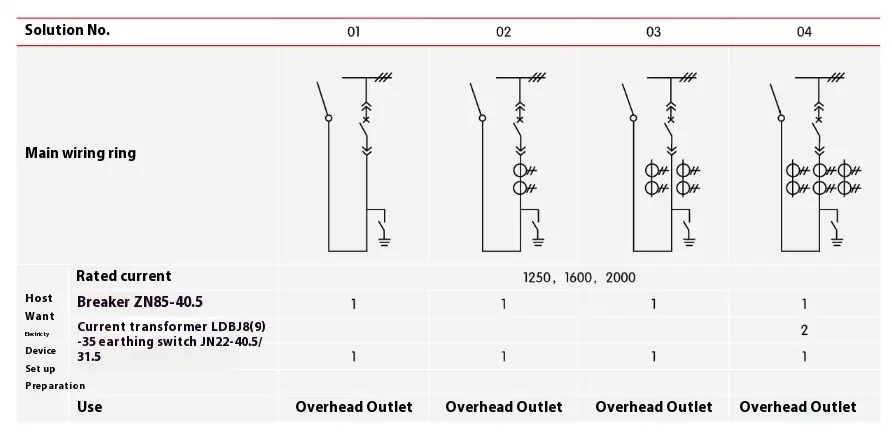

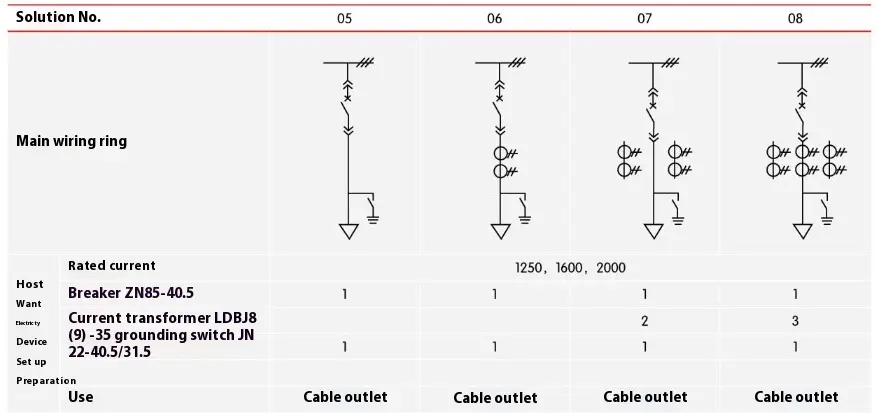

● Schémas de câblage

Il y a 27 schémas de câblage primaire typiques couramment utilisés pour l'appareillage de changement de décalage recouvert d'armure, qui peut répondre aux besoins des lignes entrantes et sortantes du câble des utilisateurs, des frais généraux et des lignes sortantes, de la communication et de la mesure, de la protection, etc. S'il existe d'autres schémas différents des schémas existants, veuillez consulter le fabricant.

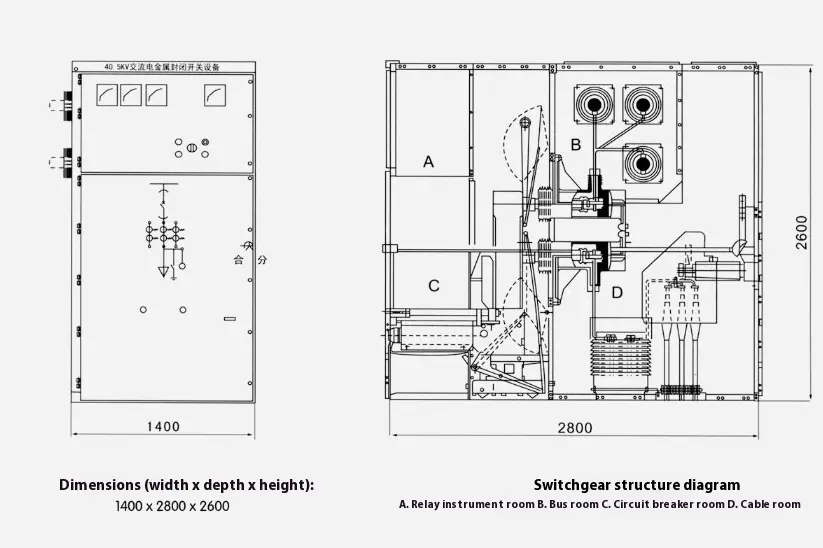

● Dimensions structurelles de l'appareil à commutation de changement de l'armure

● Installation d'appareillage de commutation

▶ La hauteur de Kyn61-40.5 Type de type armure de commutation de changement de commutateur Salle électrique: ≥ 4500 mm

▶ Distance de l'arrière de l'armoire au mur: ≥ 1500 mm

▶ Planéité du cadre du fond de teint: ≤ 1 mm / m

▶ L'acier de fondation de canal intégré ne doit pas dépasser 3 mm au-dessus du sol

▶ Il peut être fixé sur la fondation par boulons ou soudage

▶ Le poids de l'appareillage de commutation est d'environ 1800 kg

▶ Largeur du couloir de fonctionnement de l'interrupteur (ligne unique): ≥3000 mm et double rangée (face à face) ≥4000 mm.

● Cohérence du produit

◆ Numéro de schéma principal de ligne principale, schéma de système de bus unique, schéma de disposition et diagramme de disposition

◆ Diagramme schématique électrique et diagramme de disposition des terminaux du circuit secondaire

◆ Spécification du modèle et quantité de composants électriques de l'interrupteur de décalage vêtu d'une armure

◆ Spécifications et matériaux du bus principal et du bus de succursale

◆ Noms et quantités de pièces de rechange et de pièces de rechange

◆ Les exigences spéciales seront convenues avec l'usine

◆ En raison de l'amélioration continue de la technologie des produits, toutes les données doivent être soumises à la dernière confirmation du département technique de notre usine. S'il y a un changement, il n'y aura pas de préavis.

● Instructions de commande

◆ Diagramme du schéma de câblage principal, Diagramme du système à but et à fil unique; Tension nominale; Courant nominal; Courant de rupture court-circuit noté; Plan de mise en page de la salle de distribution d'énergie et du plan d'arrangement et de configuration de l'appareillage de commutation, etc.

Indiquer les spécifications des câbles entrants et sortants

◆ Exigences pour les fonctions de contrôle, de mesure et de protection de l'appareillage de commutation et d'autres dispositifs de verrouillage et automatiques.

◆ Modèle, spécification et quantité des principaux composants électriques à l'appareil de commutation. Si une connexion de pont de bus est requise entre l'appareillage de commutation ou les armoires entrantes, des données spécifiques telles que la capacité de transport de courant nominale du pont de bus, la portée du pont de bus et la hauteur de la terre doivent être fournies

◆ Lorsque le commutateur de changement de décalage recouvert d'armure est utilisé dans un environnement spécial, il doit être spécifié en détail lors de la commande.

◆ Autres exigences spéciales.

● Diagramme schématique de la fondation d'installation d'appareillage de commutation
