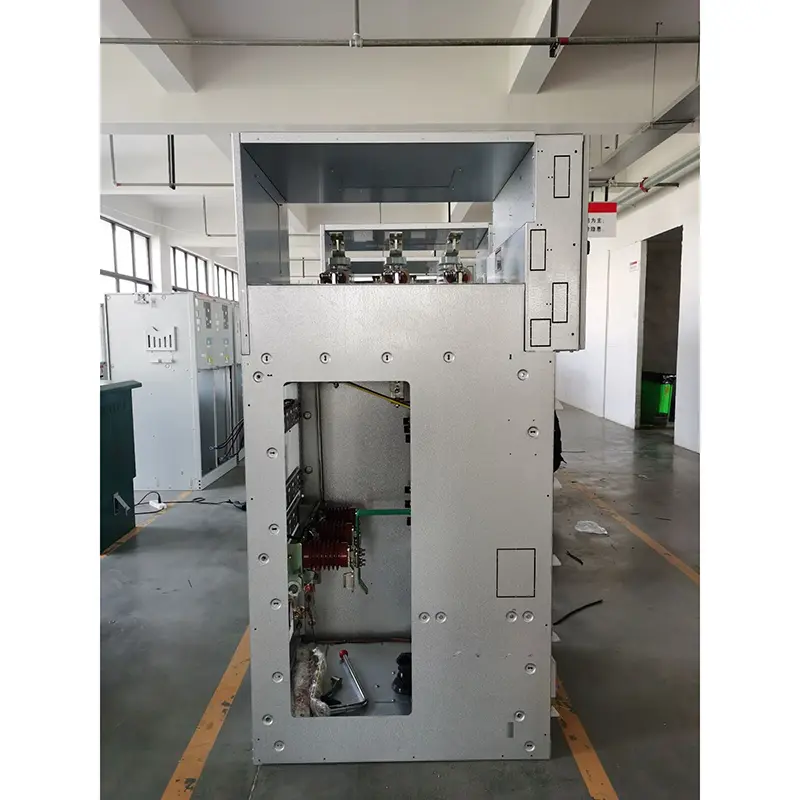

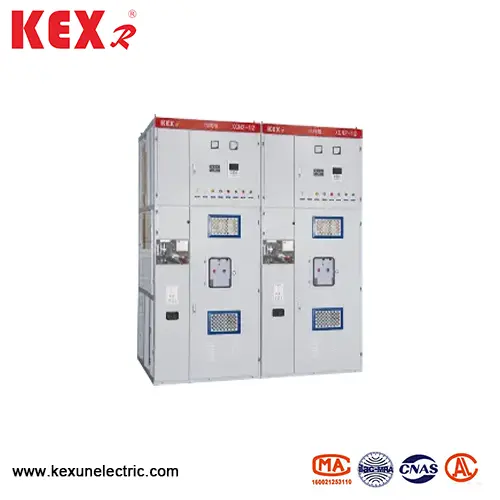

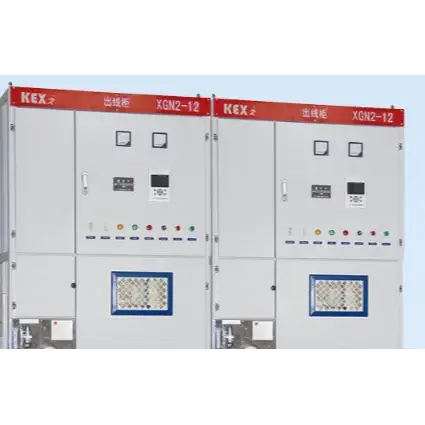

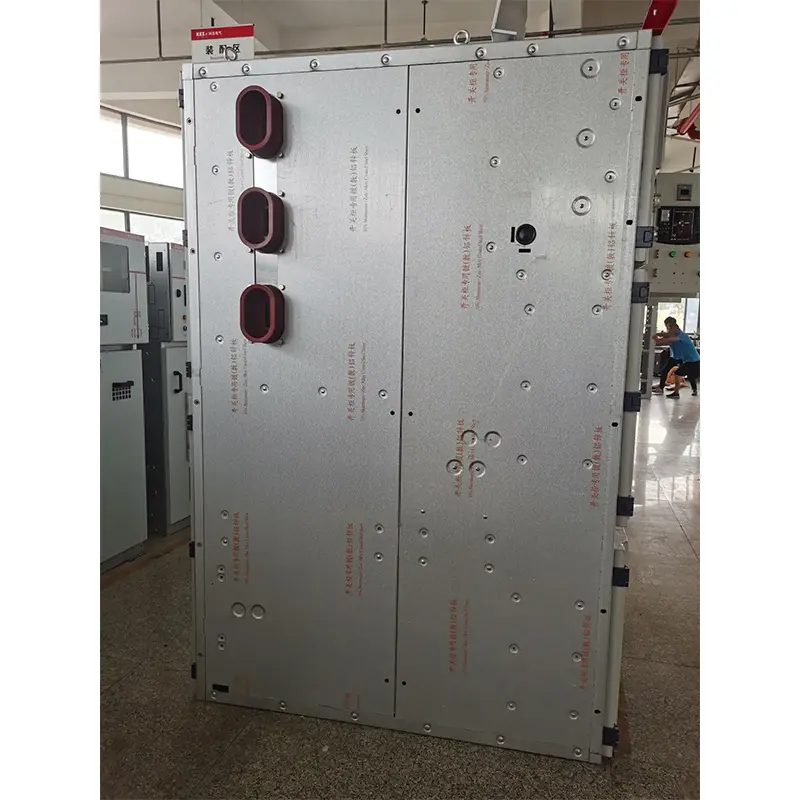

Type de boîte Fixe à commutation fermée en métal

● Utilisation de conditions

▶ La température ambiante de la boîte de type XGN2-12 type d'appareillage à commutation fermé en métal fixe doit être

-25 ~ 40 ℃ (intérieur)

▶ Altitude: en dessous de 1000m

▶ L'humidité relative moyenne quotidienne ne dépasse pas 95% et l'humidité relative moyenne mensuelle ne dépasse pas 90%

▶ Le tremblement de terre ne doit pas dépasser la magnitude 8

▶ Le type de boîte de boîte de type XGN2-12 à commutations fermées en métal fixe doit être installée dans un endroit exempt de feu, d'explosion, de pollution grave, de corrosion chimique et de vibrations violentes.

● Paramètre technique

◆ Dispositif anti-erre

La fonction de "cinq préventions" est d'empêcher le disjoncteur de diviser et de se fermer par erreur; Empêcher la mauvaise opération et l'opinion de l'interrupteur isolant; Empêcher l'interrupteur de mise à la terre de fermer lorsqu'il est chargé; Empêcher l'interrupteur de mise à la terre allumé lorsqu'il est fermé; Empêcher d'entrer dans l'intervalle chargé par erreur.

Ce type de boîte de type XGN2-12 Type à commutation fermée en métal fixe adopte le mode de verrouillage mécanique obligatoire, et le dispositif de verrouillage est composé de composants principaux tels que le support, le disque, le panneau, la plaque de verrouillage, la poignée, la canne de connexion, etc., qui a les caractéristiques de performances fiables, de fonctions complètes, de structure simple et de fonctionnement pratique, réalisant ainsi les "cinq précautions" simplement et efficacement::

▶ L'interrupteur de commande (interrupteur KW) avec flop rouge et vert est utilisé dans le schéma de disjoncteur pour empêcher le disjoncteur

▶ Ce n'est qu'après que le disjoncteur est vraiment cassé que la petite poignée peut être retirée de la position "de travail" et tournée vers la position "casser et verrouillage"; Ouverture et fermeture de l'interrupteur isolant; Empêchez le commutateur de déconnexion à 7 charges de l'ouverture et de la fermeture. La réversibilité du verrouillage et de l'anti-verrouillage a des fonctions anti-mysopération doubles, c'est-à-dire que lorsque la petite poignée est en position de "verrouillage de rupture", seuls les déconnecteurs supérieurs et inférieurs peuvent être allumés et désactivés, mais le disjoncteur de circuit ne peut pas être allumé et éteint, évitant ainsi la misuration du disjoncteur de circuit

▶ Lorsque le disjoncteur et les déconnecteurs supérieurs et inférieurs sont à l'état fermé, et que la petite poignée est en position "de travail", les portes de l'armoire avant et arrière ne peuvent pas être ouvertes, afin de les empêcher d'entrer dans l'intervalle en direct par erreur

▶ Lorsque les déconnecteurs supérieurs et inférieurs ne sont pas ouverts, l'interrupteur de mise à la terre ne peut pas être fermé et la petite poignée ne peut pas être transformée de la position de "casser et verrouiller" à la position "d'entretien", ce qui peut empêcher le fil de mise à la mise à la mise en œuvre d'électricité avec l'électricité

▶ Si l'interrupteur de mise à la terre n'est pas ouvert, les déconnecteurs supérieurs et inférieurs ne peuvent pas être fermés, ce qui peut empêcher le fil de mise à la terre de fermer les déconnecteurs supérieur et inférieur.

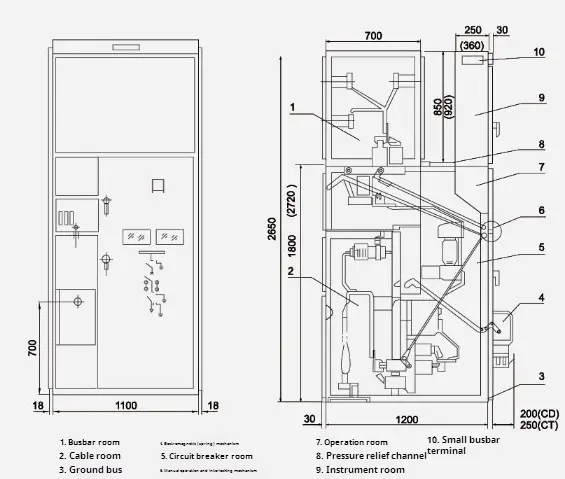

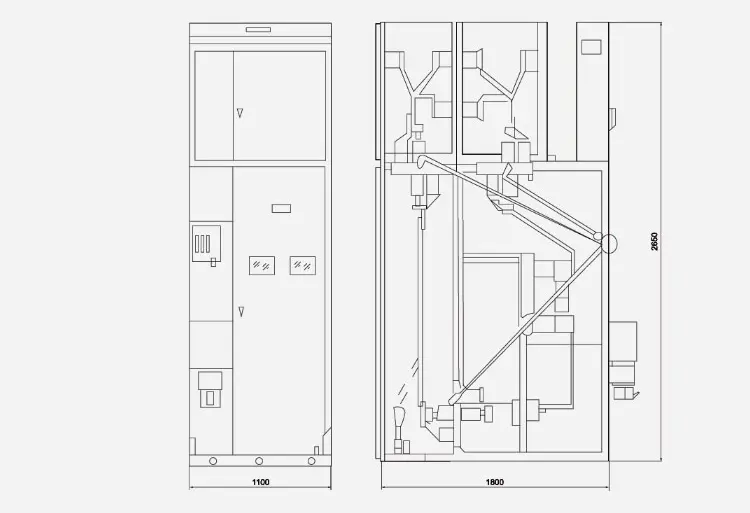

● XGN □ -12 / 07D Dessin de contour

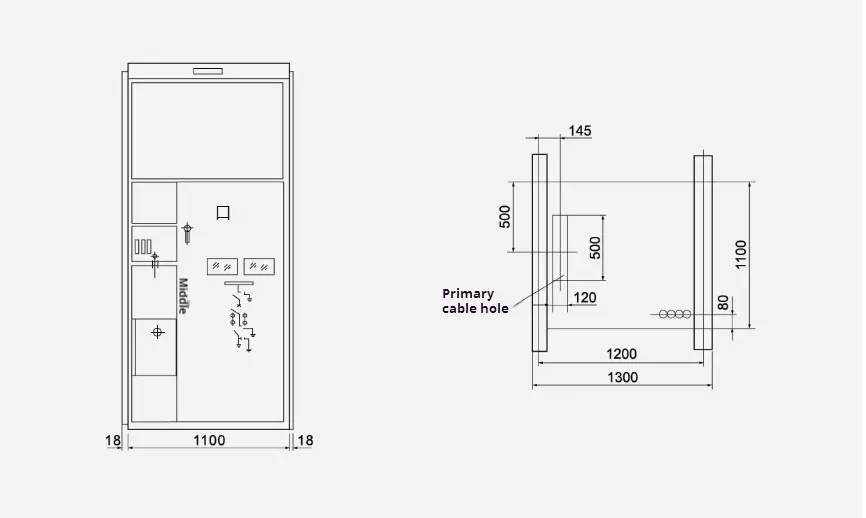

● XGN □ -12 (sortie du câble de contournement) Dessin de contour

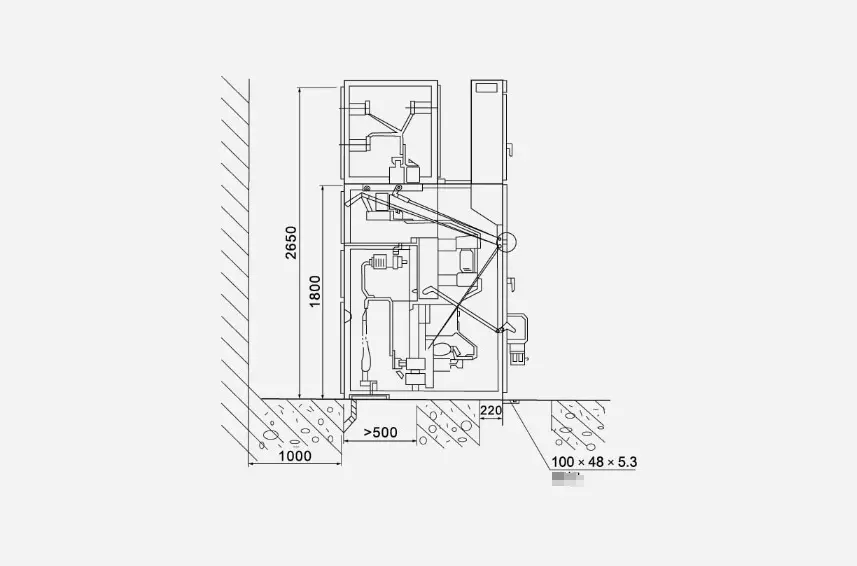

● Dessin d'installation de dimension globale
