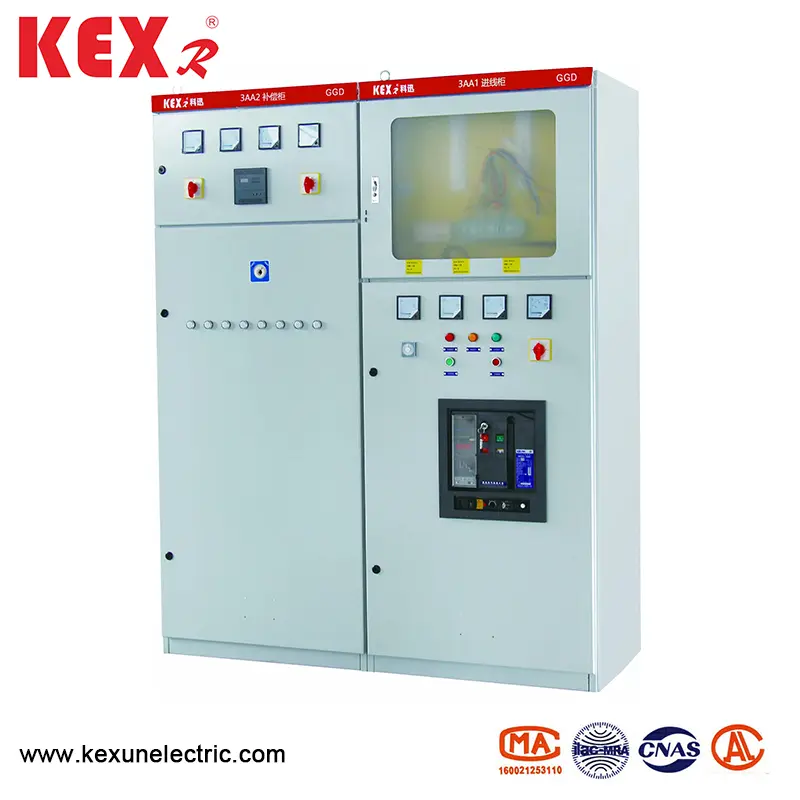

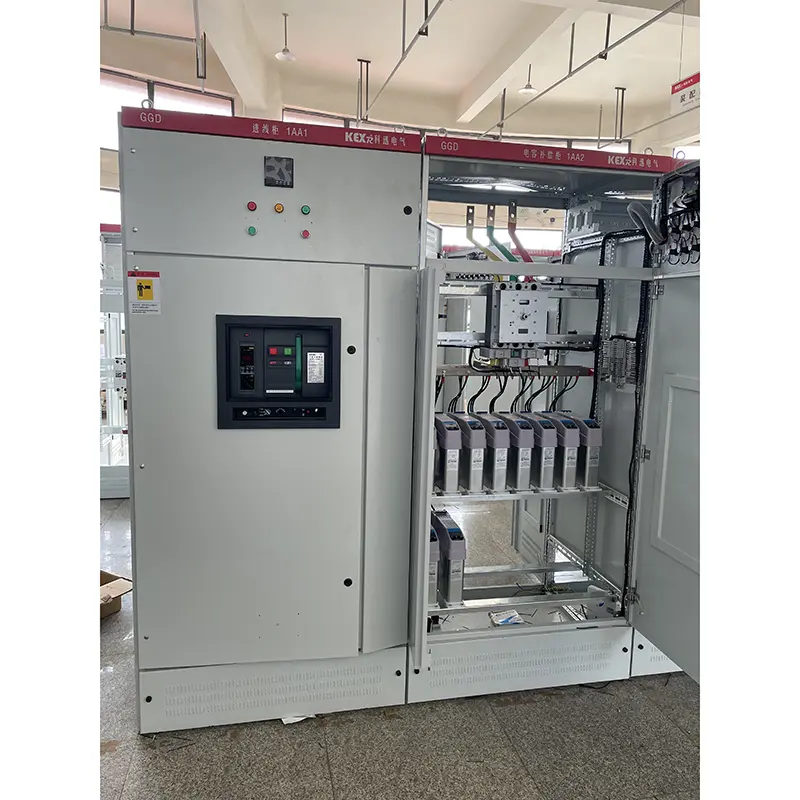

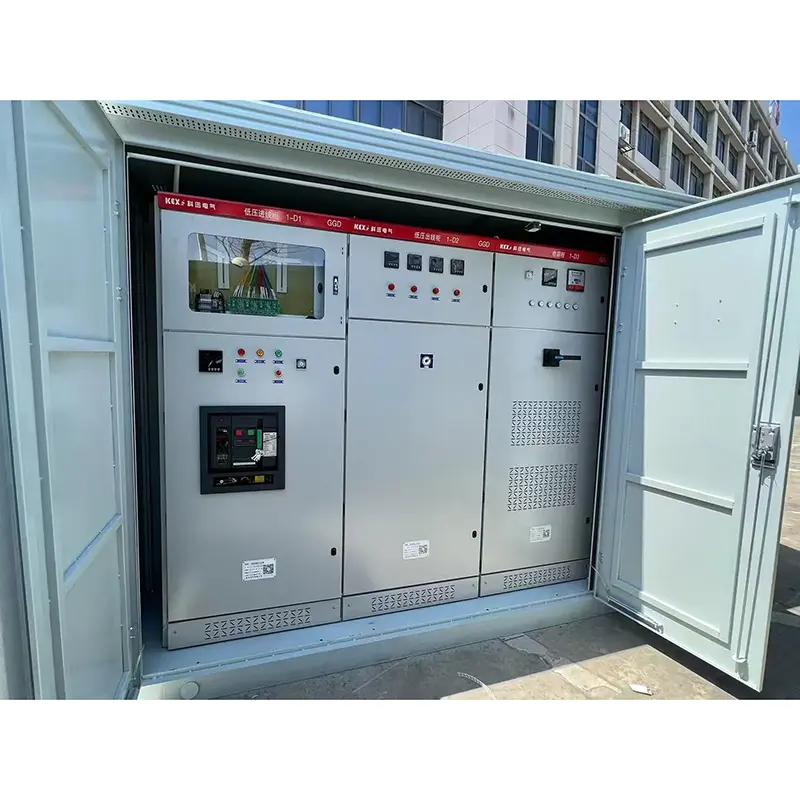

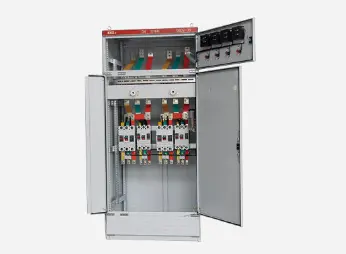

Cabinet de distribution à basse tension AC

● Zone d'application

Le Cabinet de distribution à basse tension GGD AC est un nouveau type de cabinet de distribution à basse tension conçu sur le principe de sécurité, d'économie, de rationalité et de fiabilité en fonction des exigences des supérieurs compétents du ministère de l'Énergie et de la majorité des utilisateurs de puissance et des départements de conception. Le produit a les caractéristiques d'une capacité de rupture élevée, d'une bonne stabilité dynamique et thermique, d'un schéma électrique flexible, d'une combinaison pratique, d'une série, d'une forte praticabilité, d'une nouvelle structure et d'un niveau de protection élevé, et peut être utilisé comme produit mis à jour de l'appareil-commutation basse tension. L'armoire de distribution à basse tension GGD AC est conforme à l'appareillage et à la commande de commutation à basse tension IEC439, d'appareillage de commutation basse tension GB7251 et d'autres normes.

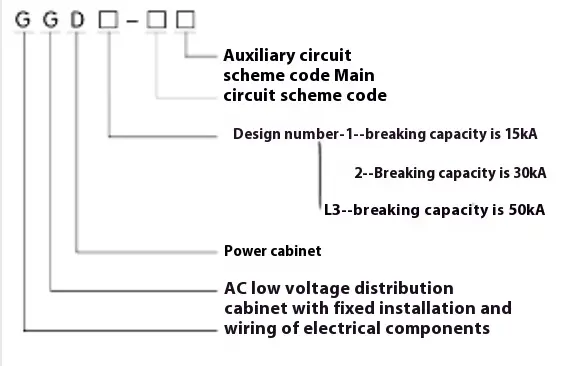

● Signification du modèle

● Performance électrique

◆ Paramètres électriques de base

◆ Schéma de circuits principaux

Il existe 129 schémas et 298 spécifications pour le circuit principal de l'armoire de distribution à basse tension GGD AC (à l'exclusion des schémas et spécifications dérivés des changements fonctionnels des circuits auxiliaires et des changements de tension de contrôle). Parmi eux, GGD1 a 49 schémas et 123 spécifications. GGD2 a 53 schémas et 107 spécifications. Le modèle GGD3 a 27 schémas et 68 spécifications. Courant nominal à 3150A, adapté aux transformateurs de distribution de 2000kva et moins. De plus, afin de répondre aux besoins de compensation réactive de puissance, les armoires de compensation de transmission GGJ1 et GGJ2 sont conçues, avec 4 schémas de circuits principaux et 12 spécifications au total.

◆ Schéma de circuits auxiliaires

La conception du circuit auxiliaire est divisée en deux parties: le schéma d'alimentation et le schéma de centrales électriques. Il y a suffisamment d'espace dans l'armoire BGD pour installer des composants secondaires. Dans le même temps, NLS a également développé un transformateur de courant LM23D spécial pour répondre aux besoins des centrales électriques et des utilisateurs spéciaux lors de la connexion de la protection des relais.

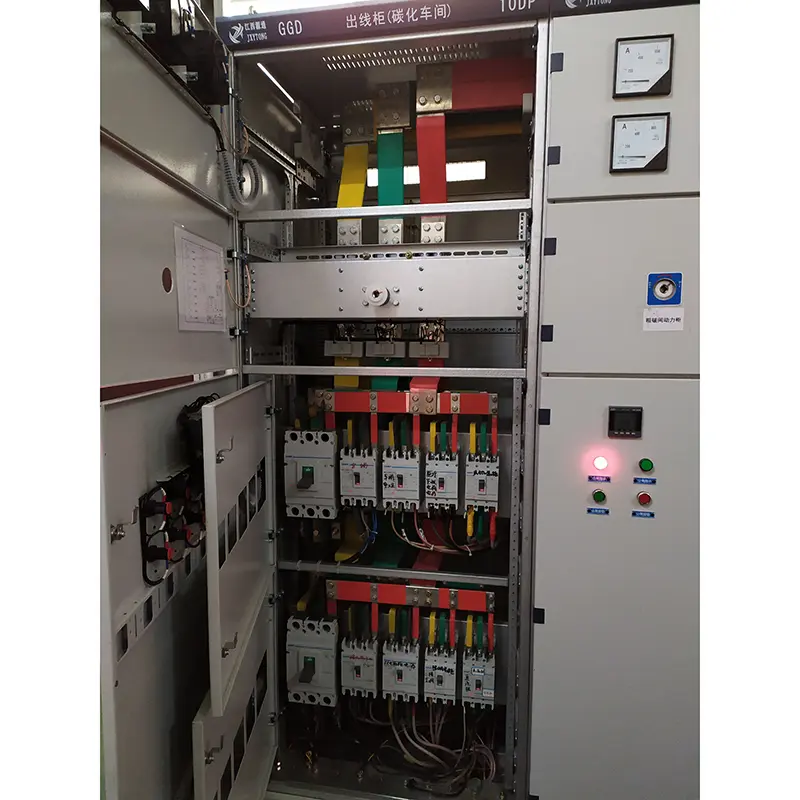

◆ Bus principal

Compte tenu du ratio de prix et de la faisabilité de remplacer le cuivre par de l'aluminium, un seul bus en aluminium peut être utilisé lorsque le courant nominal est inférieur à 1500A, et un bus à double cuivre peut être utilisé lorsque le courant nominal est supérieur à 1500 A. Le fabricant fabrique le prototype selon ce règlement et passe le test de type. Bien sûr, le fabricant peut également remplacer le bus en aluminium par un bus en cuivre par la même capacité actuelle en fonction des exigences des utilisateurs. Les surfaces qui se chevauchent des bus sont toutes traitées par un processus d'étain de l'étang

◆ Sélection de composants électriques

▶ L'armoire de distribution à basse tension de type GGD adopte principalement des composants électriques avancés qui peuvent être produits en masse en Chine. Dans le même temps, selon le principe de l'économie et de la rationalité, certains anciens produits disponibles, tels que DZ10D et D220, sont réservés sur la prémisse de considérer pleinement la faisabilité, et les produits obsolètes ne sont pas sélectionnés.

▶ Les interrupteurs de couteau à opération rotative HD13BX et HS13BX sont des composants spéciaux conçus par NLS pour répondre aux besoins de la structure unique de l'armoire BGGD. Ils modifient le mode de fonctionnement du mécanisme et conservent les avantages des anciens produits et sont des composants électriques pratiques.

▶ Si le service de conception sélectionne les nouveaux composants électriques avec de meilleures performances et des technologies plus avancées en fonction des besoins des utilisateurs, l'armoire de distribution à basse tension de type GGD a une bonne flexibilité d'installation, et généralement elle ne provoquera pas de difficultés de fabrication et d'installation en raison de la mise à jour des composants électriques.

▶ Afin d'améliorer davantage la stabilité dynamique du circuit principal, la pince de bus combinée ZM a conçu NLS et le support d'isolation pour l'armoire GGD. La pince à barre de bus est faite de matériau en alliage PP0 à haute résistance et à flamme élevée, qui a une forte résistance à l'isolation, de bonnes performances auto-extincantes et une structure unique. Il peut être facilement combiné en une pince à barres de bus unique ou une pince à barre de bus double uniquement en ajustant le bloc de construction. Le soutien à l'isolation est un articulation moulée de type manche avec un faible coût et une forte résistance, ce qui résout le défaut de la distance de fabrication insuffisante des anciens produits.

● Installation et utilisation

Une fois le produit à l'arrivée à la réception, il doit d'abord vérifier si l'emballage est intact et informer les départements concernés pour trouver les raisons dans le temps où les problèmes sont trouvés. Pour les produits qui ne sont pas installés immédiatement, ils doivent être placés à des endroits appropriés en fonction des dispositions des conditions d'utilisation normales.

◆ Installation du produit

 L'installation de produits doit être effectuée en fonction du schéma d'installation (voir la figure attachée), et l'acier et les boulons de base du canal doivent être fournis par les utilisateurs. Lorsque le bus principal est installé dans une rangée entière avec un placage en étain, la surface qui se chevauche doit être réparée et nivelée, nettoyée, recouverte de vaseline neutre ou prise d'autres mesures, puis fixée avec des boulons.

◆ Les produits doivent être inspectés et testés pour les articles suivants après l'installation et avant d'être mis en service.

▶ Vérifiez si la peinture supérieure de l'armoire est tombée et si l'armoire est sèche et propre.

▶ Que le mécanisme de fonctionnement des composants électriques soit flexible et qu'il ne devrait pas y avoir de brouillage ou de force de fonctionnement excessive.

▶ Si la mise en marche des contacts principaux et auxiliaires des appareils électriques principaux est fiable et précis.

▶ Que le rapport et la polarité de l'indication des instruments et du transformateur soient corrects.

▶ Que la connexion Busbar soit bonne et si l'isolation prend en charge, les pièces de montage et les accessoires sont installées fermement et de manière fiable.

▶ Que le contact auxiliaire répond aux exigences, si la spécification du noyau de fusible du fusible est correcte, si la valeur de réglage du relais répond aux exigences de conception, et si l'action est fiable et précise.

▶ Si le contact du circuit répond aux exigences du schéma électrique.

▶ Si le système de circuit de protection répond aux exigences.

▶ Utilisez un mégohmmètre de 500 volts pour mesurer la valeur de résistance à l'isolation pas moins de 1 mégohmmètre.

◆ Précautions pour une utilisation

(1). Ce produit n'est pas installé contre le mur, utilisé d'un côté (côté avant), et entretenu avec des portes doubles. Seuls les professionnels qualifiés peuvent entrer ou ouvrir le canal de maintenance du produit et la porte du placard pour le fonctionnement, l'inspection et la maintenance.

(2). L'interrupteur d'air après plusieurs fois, les brûlures locales de contact principal et la production de substances de carbone augmenteront la résistance de contact, devrait être un entretien et une réparation réguliers de l'interrupteur d'air en fonction de ses instructions de fonctionnement.

◆ Le fabricant doit fournir les documents et accessoires suivants lors de la fourniture:

▶ Liste d'emballage

▶ Certificat de produit

▶ Instructions pour une utilisation

▶ Rapport de test d'usine

▶ Dessins électriques pertinents

▶ Clés de porte de l'armoire, poignées de fonctionnement et pièces de rechange spécifiées dans le contrat.

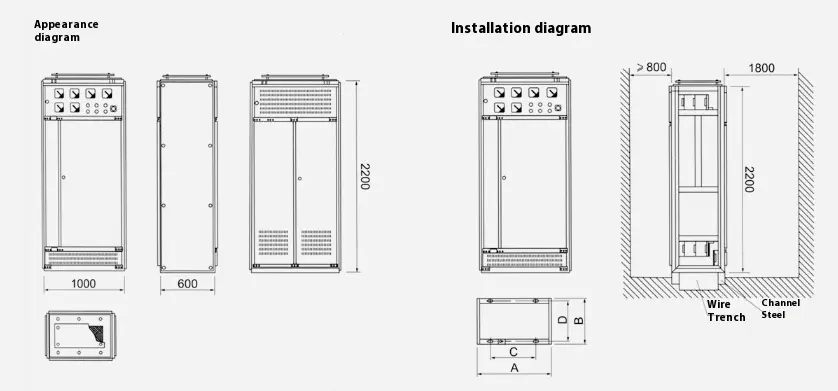

● Diagramme schématique de contour et d'installation de l'armoire de distribution à basse tension AC GGD
