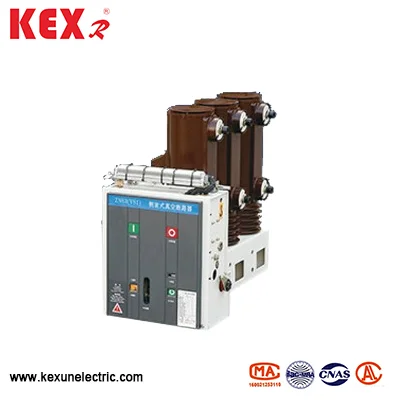

Disjoncteur de circuit à vide haute tension à haute tension latérale
Le disjoncteur à vide à vide haute tension monté latérale produit par le kexun d'usine chinois est principalement utilisé pour les circuits de protection et de contrôle. Il convient aux endroits avec une tension nominale de 12 kV et une fréquence de 50 Hz où un fonctionnement fréquent ou une interruption de courant de circuit est nécessaire. Il peut être installé avec des appareils de commutation fixe ou utilisés seuls.
Modèle: VS1
Marque: KEXR
Modèle: VS1
Marque: KEXR
● Caractéristiques structurelles du disjoncteur de circuit à vide haute tension intérieur monté sur le côté
▶ Mécanisme de fonctionnement latéral
▶ Pôle isolé en résine époxy
▶ Système d'exploitation printanier sans voyage
▶ Terminations de câbles avant / arrière
● Disjoncteur de circuit à vide à haute tension à haute tension latérale à l'aide de conditions
▶ Plage de température ambiante: le disjoncteur de circuit à vide à haute tension à haute tension surround de la température doit être -15 ~ 40 ℃
▶ Altitude: le disjoncteur de vide à haute tension monté sur le côté doit être installé de moins de 1000 mètres.
▶ Humidité relative: la moyenne quotidienne ne dépasse pas 95%, la moyenne mensuelle ne dépasse pas 90%, la moyenne quotidienne de la pression de vapeur saturée ne dépasse pas 2,2 × 10-3MPA et la moyenne mensuelle ne dépasse pas 1,8 × 10-3MPA.
▶ Intensité du tremblement de terre: moins de 8 degrés
▶ Places sans feu, explosion, pollution grave, corrosion chimique et vibrations graves.
● Paramètres techniques du disjoncteur de circuit à vide à haute tension monté latérale
|
Article |
Unité |
Données |
||||
|
Tension nominale |
Kv |
12 |
||||
|
Courant nominal |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
Courant de rupture de court-circuit nominal |
Le |
20 |
25 |
31.5 |
||
|
Courant de clôture de court-circuit nominal |
Le |
50 |
63 |
80 |
||
|
Courant de trait de pic nominal |
Le |
50 |
63 |
80 |
||
|
Courant de trait de court-circuit 4S （PEAK） |
Le |
20 |
25 |
31.5 |
||
|
Niveau d'isolation noté |
Travail avec tension avec |
Kv |
42 （48） |
|||
|
Tension avec tension d'impact |
75 （85） |
|||||
|
Séquence opérationnelle nominale |
|
Break-0.3s-Close-180s-Close |
||||
|
Vie mécanique |
Temps |
10000 |
||||
|
Interruption de courant de court-circuit nominal |
Temps |
50 |
||||
|
Tension d'ouverture nominale du mécanisme de fonctionnement （DC） |
V |
110 220 |
||||
|
Terminal de contact Distance |
MM |
11 ± 1 |
||||
|
Overtravel (longueur de compression de ressort de contact) |
MM |
35 ± 0,5 |
||||
|
Séparation triphasée et temps de rebond de clôture |
MS |
≤2 |
||||
|
Contact Clôture du temps de rebond |
MS |
≤2 |
||||
|
Vitesse d'ouverture moyenne |
MS |
1,1 ± 0,2 |
||||
|
Vitesse de clôture moyenne |
MS |
0,6 ± 0,2 |
||||
|
Temps d'ouverture |
Tension de fonctionnement maximale |
s |
≤0,05 |
|||
|
Tension de fonctionnement min |
≤0,08 |
|||||
|
Temps de clôture |
s |
0.1 |
||||
|
Accumulation d'usure admissible Épaisseur des contacts dynamiques et statiques |
MM |
3 |
||||
