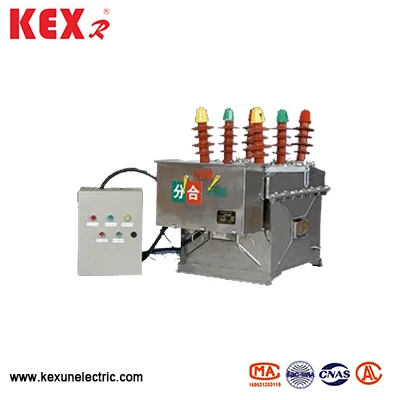

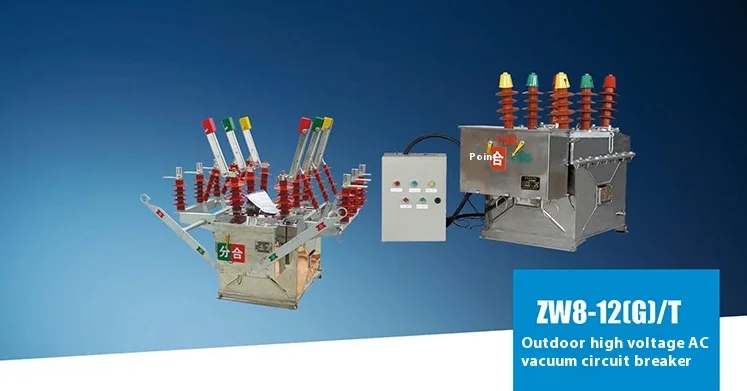

ZW8 AC extérieur AC VCB
Le VCB AC à haute tension ZW8, qui est spécialement produit par le fournisseur de Chine, KEXUN, est une d'appareil de commutation à haute tension en plein air avec une tension nominale de 12 kV et un CA triphasé de 50 Hz, et est principalement utilisé pour ouvrir et fermer le courant de courant de charge, le courant de surcharge et le courant court-circuit du réseau rural, du réseau électrique urbain et du petit système d'électricité.
Modèle: ZW8
Marque: KEXR
Modèle: ZW8
Marque: KEXR
● Structure du ZW8 Outdoor haute tension AC VCB
Le VCB AC à haute tension ZW8 à haute tension, avec une structure globale de la boîte triphasée, le type de sous-arc à vide triphasé est placé dans une boîte métallique, et le matériau d'isolation SMC est utilisé pour l'isolation de phase et l'isolation du sol, avec des performances fiables et une forte résistance à l'isolation. ZW8 OUTDOOR haute tension AC VCB ZW 8-12 Disjoncteur et déconnecteur, appelé disjoncteur combiné, il peut être utilisé comme interrupteur de section. Son mécanisme de fonctionnement de stockage d'énergie à ressort CT23 peut être divisé en deux types: électrique et manuel.

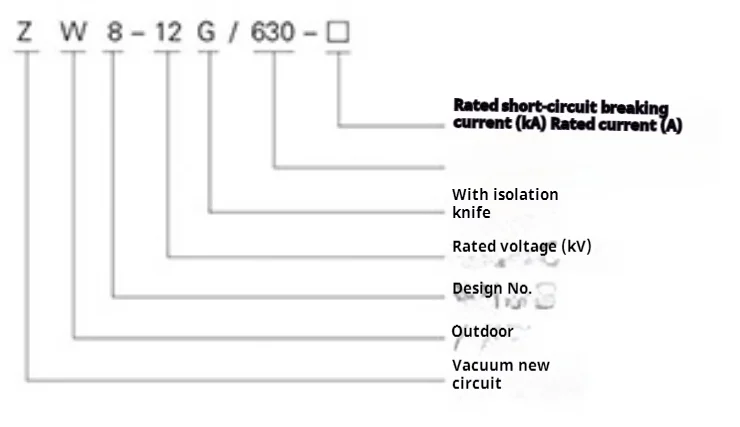

● Signification du modèle
◆ Respecter la norme
ZW8 VCB AC à haute tension en plein air rencontre IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc.
● Paramètres techniques de la ZW8 Outdoor Haute tension AC VCB
|
Article |
Unité |
Données |
|
|
Tension nominale |
Kv |
12 |
|
|
Courant nominal |
A |
630 |
|
|
Fréquence de travail Tension de tension |
Kv |
42 |
|
|
Tension de tension de la foudre (pic) |
Kv |
75 |
|
|
Courant de rupture court-circuit noté |
Le
|
16,20,25 |
|
|
Courant de fermeture court-circuit noté |
40,50,63 |
||
|
Tension résolue (PEAK) |
40,50,63 |
||
|
4S à court terme résiste au courant |
16,20,25 |
||
|
Séquence opérationnelle nominale |
|
O-0.3S-CO-180S-CO |
|
|
Temps de rupture de courant court-circuit classé |
Temps |
30 |
|
|
Vie mécanique |
1000 |
||
|
Tension nominale du moteur de stockage d'énergie |
V |
DC ou AC 220V |
|
|
Tension de fonctionnement nominale Équipé d'un mécanisme de fonctionnement à printemps spécial |
Casser la bobine Bobine de clôture |
||
|
Courant nominal de la libération de surintensité |
A |
5 |
|
|
Épaisseur d'usure admissible des contacts dynamiques et statiques |
MM |
3 |
|
