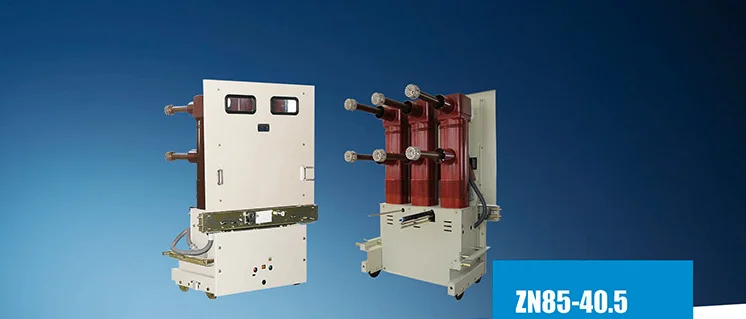

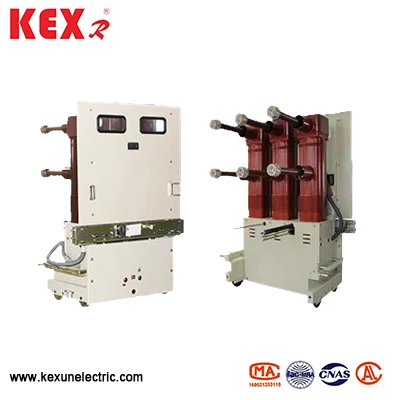

VCB à haute tension en intérieur Zn85

● Caractéristiques structurelles

Le VCB et le mécanisme de fonctionnement à haute tension intérieur Zn85 sont disposés de haut en bas, ce qui réduit efficacement la profondeur du disjoncteur. La chambre d'éteinte à arc triphasée et le corps chargé connecté sont séparés par trois cylindres isolants en résine époxy indépendants, pour former une structure d'isolation composite, le VCB à haute tension intérieur Zn85 répond aux exigences de la distance aérienne et de la distance d'escalade dans des conditions de fonctionnement normales. Et réduire efficacement son propre volume. Interrupteur à vide et dynamique et statique du circuit électrique principal La connexion conductrice est installée dans le cylindre isolant, de sorte que l'espacement de phase ne soit que de 300 mm. La connexion électrique du circuit principal adopte toutes une connexion fixe, qui a une forte fiabilité. Le cylindre isolant est installé dans le cadre du disjoncteur. Au-dessus de l'étagère. Le mécanisme VCB à haute tension intérieur ZN85 a une conception simple, une meilleure courbe de sortie et des performances. Les caractéristiques et les exigences des disjoncteurs de vide de 40,5 kV sont applicables. La disposition globale est raisonnable, belle et concise. Petite taille, fonctionnement flexible, durée de vie longue, maintenance pratique et mécanisme sans maintenance. Le disjoncteur convient pour un fonctionnement fréquent, diverses occasions et lieux avec des conditions de fonctionnement sévères.

● Paramètres techniques du VCB haute tension intérieur ZN85
