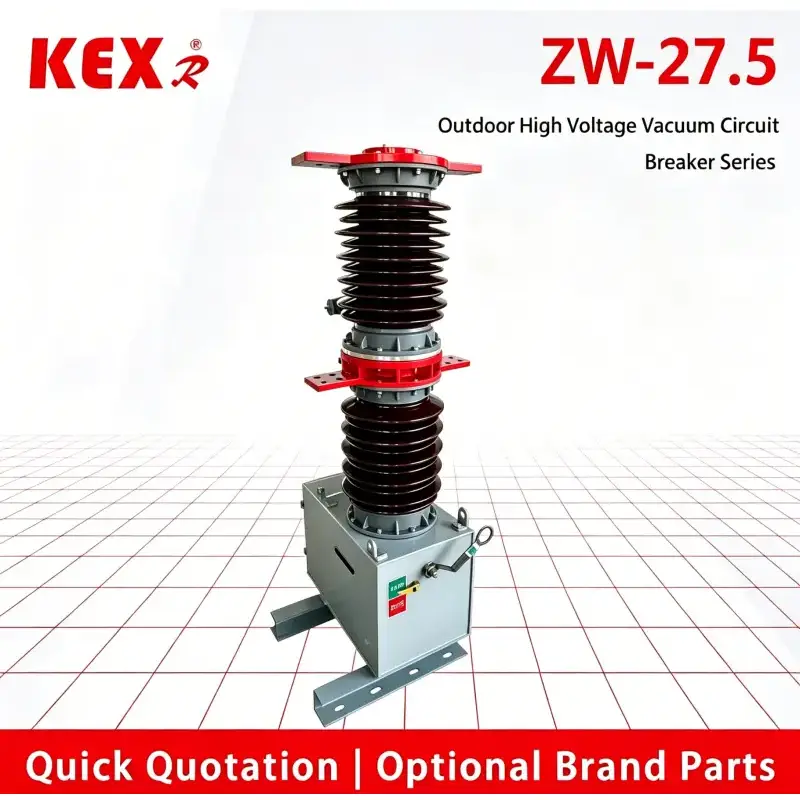

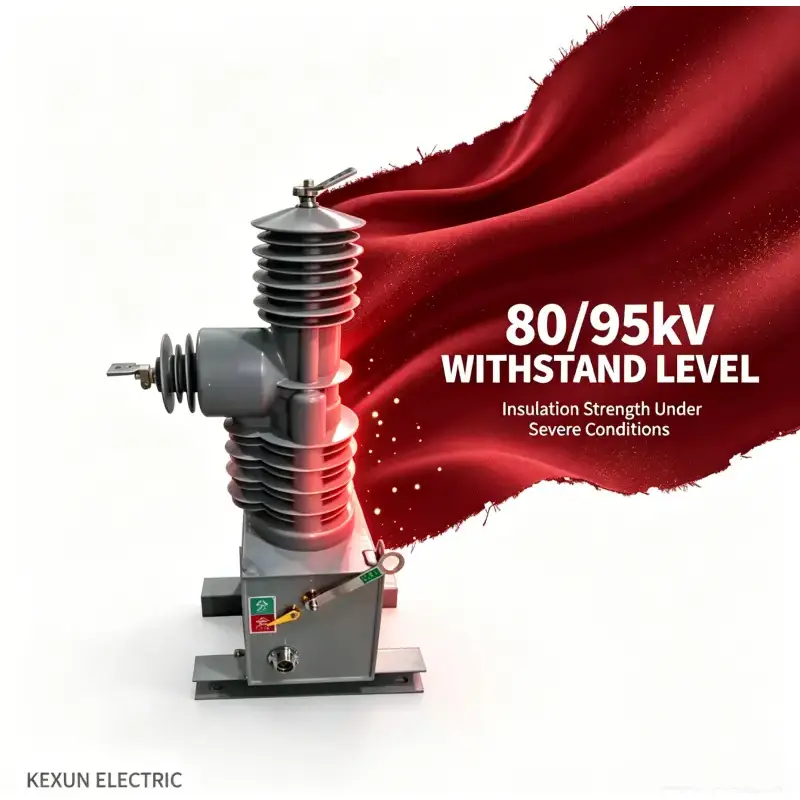

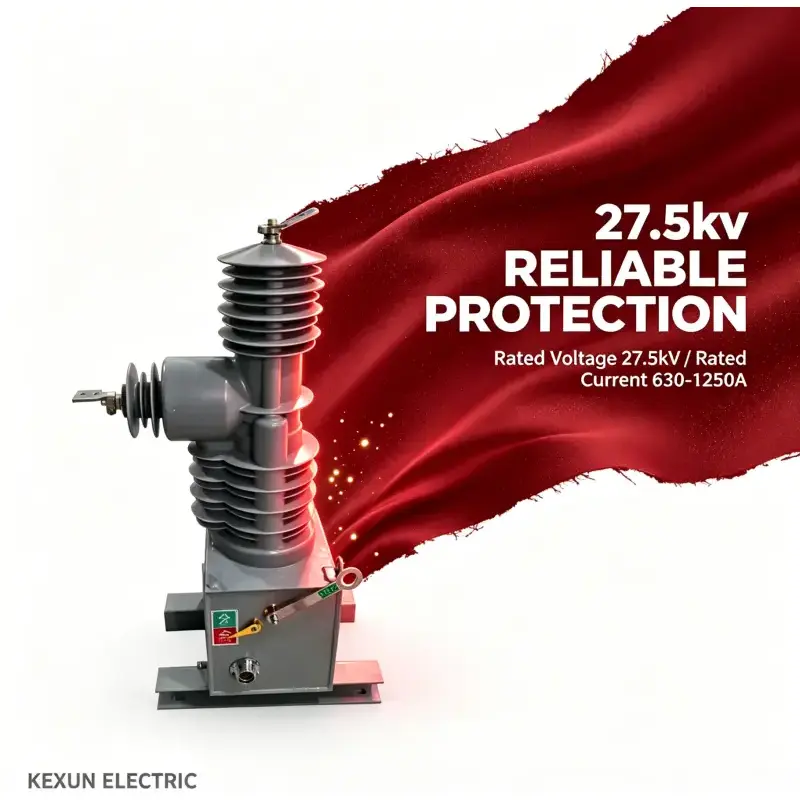

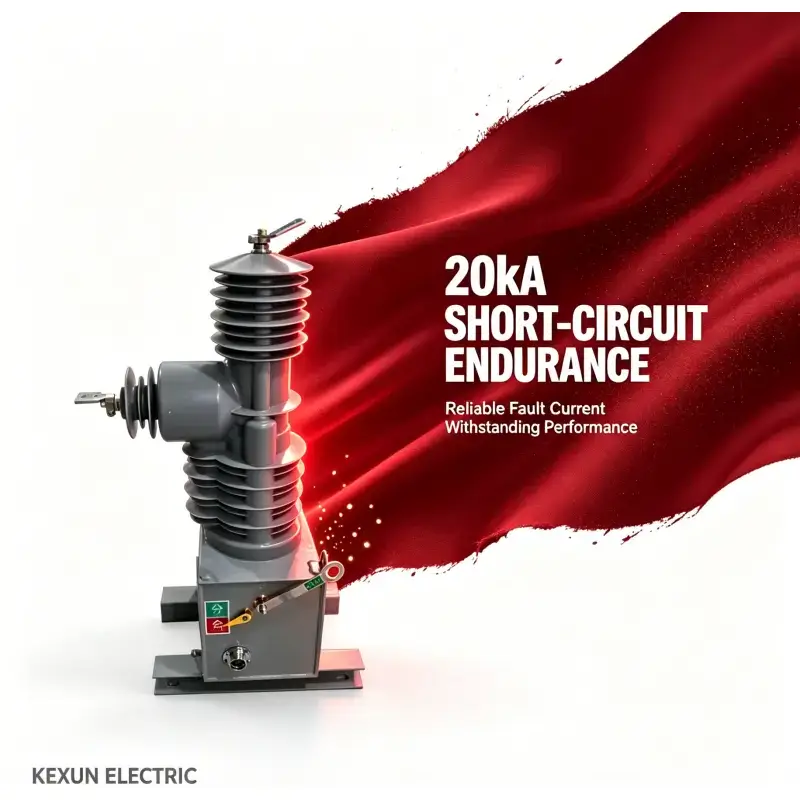

Vcb haute tension extérieur

Caractéristiques du produit

Fiabilité extrêmement élevée

Totalement sans entretien pendant toute la durée de vie.

Durée de vie mécanique et électrique élevée.

Petite taille, poids léger et installation facile

 Avec protection de relais standard et fonction de réenclenchement automatique rapide.

Conditions d'utilisation du vcb haute tension extérieur de type ZW7-27.5

¨ Température : -30 ℃ ～ 60 ℃ ；

¨ Altitude : moins de 2 000 m

¨ Vitesse du vent :≤34 m/s；

¨ Niveau de pollution :Ⅳ级；

¨ Température de stockage : -40 ℃ ~ 85 ℃.

Paramètre technique principal du vcb

Paramètre mécanique principal du disjoncteur

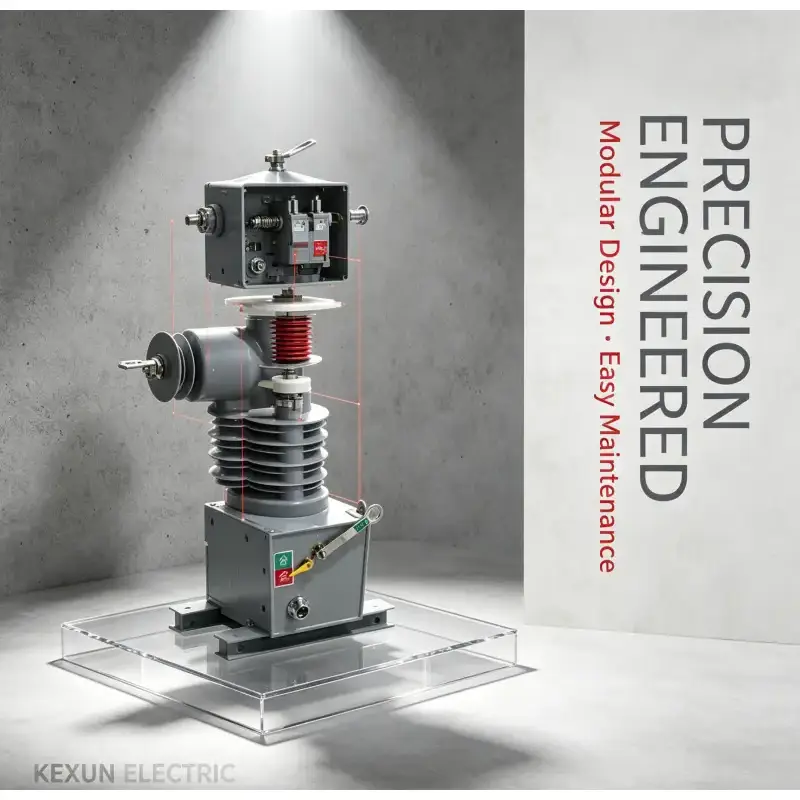

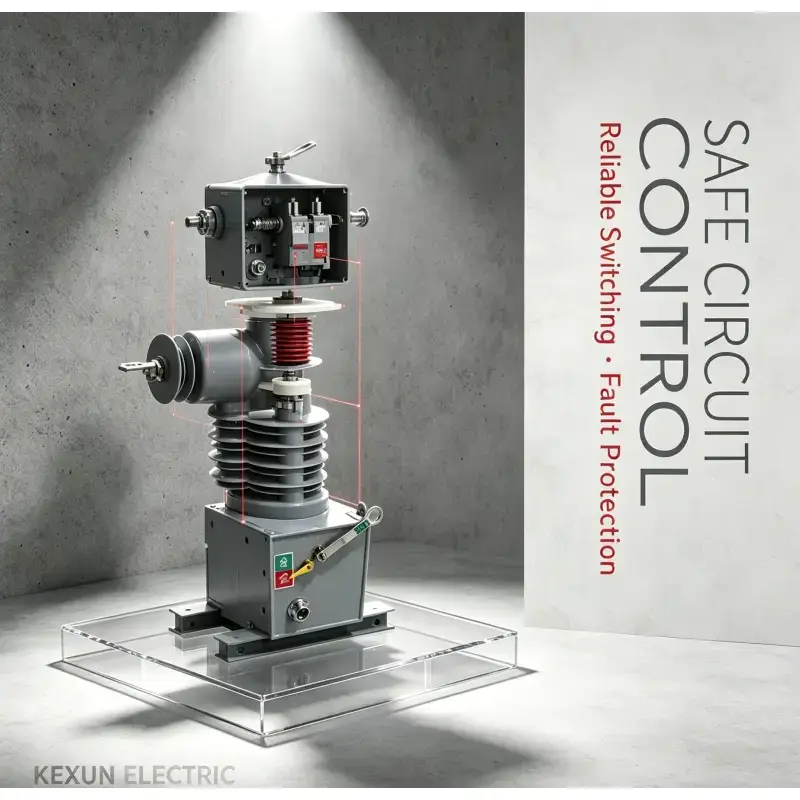

Structure et principe de fonctionnement du disjoncteur

Le vcb haute tension extérieur ZW7-27.5 est principalement composé d'un poteau scellé intégré, d'un transformateur de courant, d'un mécanisme de commande à ressort et d'un boîtier. Ce type de disjoncteur est miniaturisé. Parallèlement, il est équipé d'un dispositif de desserrage manuel des freins d'urgence. Le transformateur de courant peut être sélectionné en fonction des besoins de l'utilisateur.

Le contrôle du vcb haute tension extérieur ZW7-27.5 est complété par l'unité de commande intelligente. Le fonctionnement marche-arrêt du commutateur peut être réalisé localement et il peut également être commandé à distance via l'interface de communication. D'autres informations du disjoncteur peuvent également être transmises au centre de contrôle, et le canal de communication peut être un câble, une fibre optique, GPRS/CDMA, GSM, etc. Le contrôle du vcb haute tension extérieur ZW7-27.5 est complété par l'unité de commande intelligente. Le fonctionnement marche-arrêt du commutateur peut être réalisé localement et il peut également être commandé à distance via l'interface de communication. D'autres informations du disjoncteur peuvent également être transmises au centre de contrôle, et le canal de communication peut être un câble, une fibre optique, un GPRS/CDMA, un GSM, etc.

L'unité de commande intelligente est installée à proximité du disjoncteur et connectée au disjoncteur via un câble de commande. L'alimentation électrique de l'unité de commande intelligente est divisée en alimentation principale et alimentation de secours. L'alimentation principale est de 220 V CA ou CC, obtenue par ligne haute tension via PT. L'alimentation de secours est assurée par la batterie (installée dans le boîtier de la centrale intelligente). En fonctionnement normal, l'alimentation principale charge l'alimentation de secours ; Lorsque l'alimentation principale est perdue, l'alimentation de secours peut toujours compléter le contrôle du disjoncteur et d'autres opérations dans l'unité de contrôle. L'alimentation de secours (lorsqu'elle est complètement chargée) peut permettre à l'ensemble de la machine de fonctionner pendant au moins 48 heures.

Le mécanisme de commande du disjoncteur est équipé d'une poignée d'arrêt d'urgence manuelle pour l'arrêt d'urgence en cas de panne du système de commande ou de l'alimentation électrique.

2.1 Principe de fonctionnement et processus du disjoncteur

2.1.1 Principe d'extinction d'arc :

Le vcb haute tension extérieur ZW37-27.5 adopte une ampoule à vide, avec le vide comme moyen d'extinction d'arc et d'isolation, qui a un degré de vide extrêmement élevé. Lorsque les contacts mobiles et statiques sont désactivés par l'électricité sous l'action du mécanisme de commande, un arc sous vide sera généré entre les contacts. Dans le même temps, en raison de la structure spéciale des contacts, un champ magnétique longitudinal approprié sera également généré dans l'espace entre les contacts, ce qui favorisera le maintien de l'arc sous vide diffus et permettra à l'arc de brûler uniformément sur la surface de contact, de manière à maintenir une faible tension d'arc. Lorsque le courant dépasse naturellement zéro, les ions résiduels, les électrons et la vapeur métallique peuvent être combinés ou condensés sur la surface de contact et le blindage en un temps de l'ordre de la microseconde. Étant donné que le champ magnétique longitudinal est utilisé pour contrôler l'arc sous vide, le disjoncteur à vide a une capacité forte et stable à couper le courant.

2.1.2 Stockage :

L'énergie d'ouverture et de fermeture du vcb haute tension extérieur ZW7-27.5 est stockée en haute performance et installée dans le boîtier de l'unité de contrôle intelligente. Lors de l'ouverture et de la fermeture. Fourni par l'alimentation principale ou l'alimentation de secours de l'unité de commande, le temps de charge ne dépasse pas 10 s et l'erreur de tension du condensateur est ≤ 1 V.

2.1.3 Fermeture : appuyez localement sur le bouton d'allumage de l'unité de commande intelligente ou activez la bobine d'allumage du mécanisme de commande par une opération d'allumage à distance, de sorte que le noyau de fer entraîne le contact mobile du disjoncteur pour s'allumer à la vitesse spécifiée. Lorsqu'il est jugé que le disjoncteur est en position de fermeture, la boucle de contrôle coupe automatiquement l'alimentation de la bobine de fermeture. A ce moment, le noyau de fer est maintenu du côté de la fermeture grâce à l'action de l'aimant permanent. Une fois la bobine de fermeture désactivée, elle peut non seulement vaincre la force de réaction du ressort de contact du disjoncteur, mais également avoir la force d'auto-maintien de fermeture, de sorte que le disjoncteur puisse être maintenu en position de fermeture de manière fiable.

2.1.4 Ouverture : appuyez localement sur le bouton d'arrêt de l'unité de commande intelligente ou activez la bobine d'arrêt du mécanisme de commande par une opération d'arrêt à distance, de manière à vaincre la force d'auto-retenue de l'aimant permanent du côté fermeture et à faire en sorte que le ressort d'arrêt tire sur le noyau de fer pour entraîner le contact mobile du disjoncteur à s'éteindre à la vitesse spécifiée. Lorsqu'on estime que le disjoncteur est en position d'ouverture, la boucle de commande coupe automatiquement l'alimentation électrique de la bobine d'ouverture, et à ce moment, le noyau de fer est maintenu du côté ouverture en raison de la force de traction du ressort d'ouverture, de sorte que le disjoncteur soit maintenu de manière fiable en position d'ouverture.

2.1.5 Opération d'ouverture manuelle du frein d'urgence :

Lorsque le disjoncteur est en position de fermeture, maintenez enfoncé le bouton de commande d'arrêt manuel du disjoncteur avec une tige de commande isolante et tirez-le vers le bas, et le disjoncteur peut s'éteindre à une certaine vitesse, ce qui peut garantir que le disjoncteur peut couper de manière fiable le courant de charge nominal.
