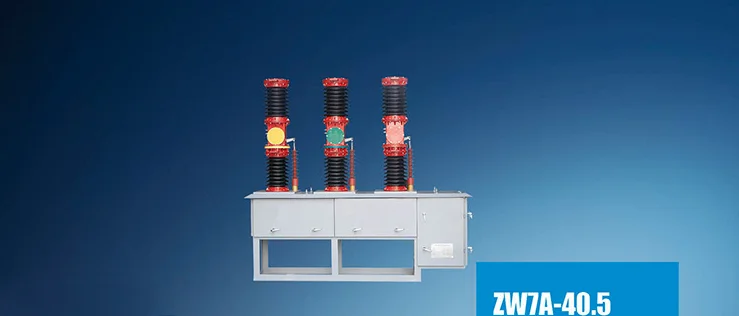

ZW7A Outdoor haute tension AC VCB

Le VCB AC à haute tension en plein air ZW7A est une tension nominale de 40,5 kV, qui est spécialement produite par KEXUN en Chine Factory. Équipement de distribution externe de courant alternatif à courant alternatif à 50 Hz, qui est adapté à la protection et au contrôle du système de sous-station et de distribution des entreprises industrielles et mines.
Modèle: ZW7A
Marque: KEXR

envoyer une demande

Description du produit

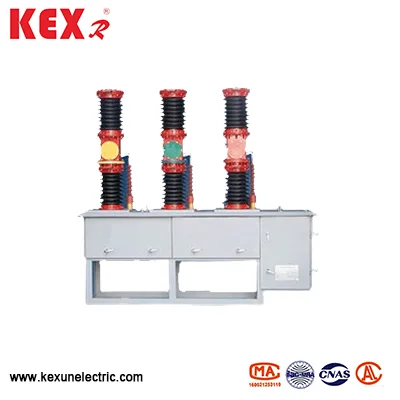

Zw7a Outdoor High Voltage Ac Vcb

● Signification du modèle

ZW7A-40.5

W = type extérieur

Z = disjoncteur de vide

7A = Numéro de série de conception (China 7e génération d'amélioration)

40,5 = tension nominale (40,5 kV, conforme à la norme IEC)

● Zone d'application

Le VCB AC à haute tension en plein air ZW7A est non seulement adapté à la protection et au contrôle des sous-stations et des systèmes de distribution des entreprises industrielles et minières, mais également adaptées aux réseaux d'électricité ruraux et aux lieux avec des opérations fréquentes, en particulier pour les besoins de la reconstruction urbaine et rurale du réseau électrique.

◆ Respecter la norme

IEC60265 、 IEC62271 、 GB3804 、 GB16926 etc.

● Paramètres techniques de la ZW7A Outdoor Haute tension AC VCB

Nombre	Article		Unité	Données
1	Tension nominale		Kv	40.5
2	Fréquence nominale		HZ	1250，1600,2000
3	Courant nominal		A	20，25,31,5
4	Courant de rupture court-circuit noté		Le	50,63,80
5	COURANT DE RÉTUSSANCE (PEAK)			20，25,31,5
6	Courant à court terme à court terme			31.5
7	Courant de clôture de court-circuit nominal			80
8	Séquence opérationnelle nominale			O-0.3S-CO-180S-CO
9	Vie mécanique		Temps	10000
10	Les temps de rupture de rupture court-circuit notés		Temps	20
11	Fréquence de travail 1 min tension	(humide) phase à phase / terre	Kv	80
11	Fréquence de travail 1 min tension	(sec) phase à phase / sol	Kv	95
12	Impulsion d'éclairage Phase de tension avec phase / terre		Kv	180
13	Épaisseur d'usure admissible des contacts dynamiques et statiques		MM	3
14	Poids net		kg	Environ 600
15	Distance de contact		MM	22 ± 2
16	Contact trait de contact		MM	4 ± 1
17	Vitesse d'ouverture moyenne		MS	1,3 ~ 1,8
18	Vitesse de clôture moyenne		MS	1,0 ~ 1,7
19	Contact Clôture du temps de rebond		MS	≤3
20	Synchronisation de l'ouverture et de la fermeture en trois phases		MS	≤3
21	Résistance au circuit principal		bébé	≤100
22	Temps de clôture		MS	≤150
23	Temps d'ouverture		MS	≤60
