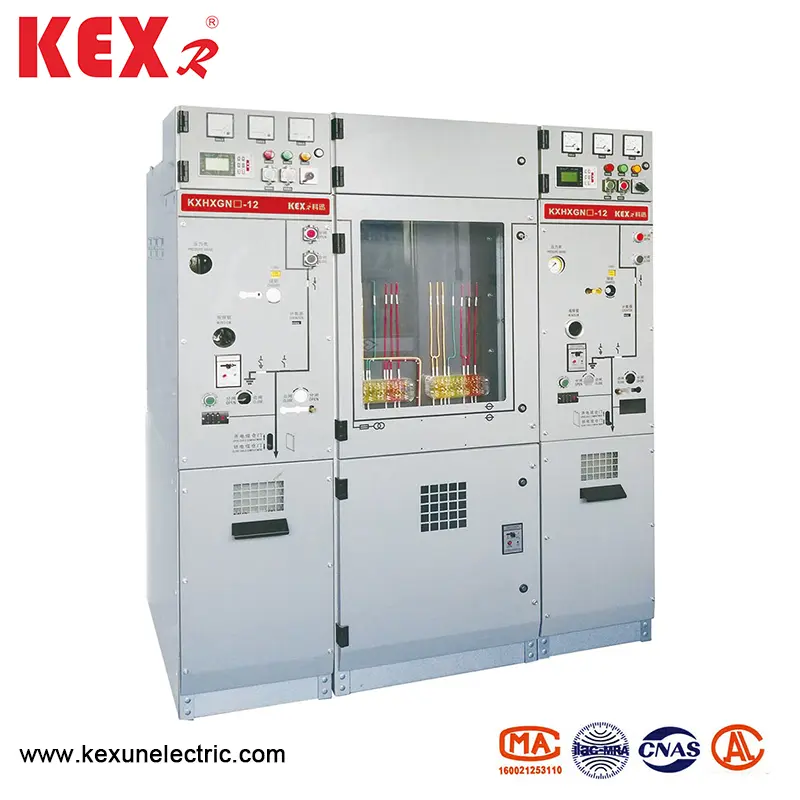

Armoire nette à anneau haute tension

En tant que fabricant bien connu de l'armoire nette à cycle haute tension en Chine, les produits HXGN (H) □ -12 de KEXUN ont les caractéristiques d'une structure simple, d'un fonctionnement flexible, d'un emboîtement fiable et d'une installation pratique, et peuvent fournir des solutions techniques satisfaisantes pour différentes applications et différents utilisateurs.
Modèle: hxgn (h) □ -12
Marque: kexr

envoyer une demande

Description du produit

● Présentation du produit

L'armoire à haute tension réalisée par KEXUN adopte la technologie de détection avancée, la technologie de l'information et le schéma de configuration simple et flexible pour répondre à la demande du marché en constante évolution et également répondre aux exigences de l'intelligence électrique.

L'armoire Net HXGN (H) □ -12 de type haute tension convient aux réseaux de terminaux de réseau de câbles industriels et civils et des projets de terminaux de réseau de distribution. En tant qu'acceptation et distribution de l'énergie électrique, il convient particulièrement à la distribution d'énergie dans les zones résidentielles urbaines, les petites sous-stations secondaires, les stations de commutation, la boîte de branche de câble, les sous-stations de type boîte, les entreprises industrielles et miniers, les centres commerciaux, les aéroports, les métros, la production d'énergie éolienne, les hôpitaux, les stades, les chemins de fer, les parts et les autres lieux.

HXGN (H) □ -12 répond aux exigences des normes nationales pertinentes, des normes de l'industrie électrique, des normes internationales et d'autres normes. Ses commutateurs et les principaux composants électriques sont des modules intégrés, et les pièces conductrices entre les phases sont encapsulées par isolation solide. Les connecteurs de câbles blindés sont utilisés pour le câblage externe et les bus isolés blindés sont utilisés pour connecter des bus d'unités fonctionnelles. Par conséquent, la sécurité de l'utilisation est considérablement améliorée. Dans le même temps, son mécanisme de fonctionnement adopte le mécanisme de ressort et sa durée de vie mécanique est plus de 10000 fois. Toutes les données de fonctionnement et l'état de l'équipement peuvent être surveillées à distance et sans surveillance. Il s'agit d'un dispositif de distribution d'alimentation supérieur.

Les unités suivantes peuvent être sélectionnées dans le cabinet pour former une unité d'électricité économique et pratique: unité de disjoncteur sous vide (630A, 20-25KA); Unité d'interrupteur de chargement à vide (630, 20-25KA).

● Tables de paramètres techniques

◆ Cabinet des disjoncteurs

Article			Unité	Données
Tension nominale			Kv	12
Fréquence nominale			HZ	50
Niveau d'insolation noté	Fréquence de puissance de 1 min Tension de tension	Terrain, alternatif	Kv	42
		Fracture d'isolement		48
	Tension de tension de la foudre (pic)	Terrain, alternatif	Kv	75
		Fracture d'isolement		85
	Fréquence de puissance 1 min Tension de tension de boucle de contrôle (à la terre)		Kv	2
Courant nominal			A	630
Current à court terme à court terme (valeur virtuelle)		Circuit principal / interrupteur de mise à la terre	Le	24/4
		Boucle de connexion de mise à la terre	Le	21.7 / 4S
Courant de trait de pic nominal		Circuit principal / interrupteur de mise à la terre	Le	63
		Boucle de connexion de mise à la terre	Le	54.5
Current et temps de rupture court-circuit noté			Ka / temps	25/30
Courant de fermeture court-circuit noté (pic)			Le	63
Courage de facturation de câble nominal			A	25
Fonctionnement nominal du disjoncteur				0-0.3s-co-180s-co
Vie mécanique	Interrupteur de rupture / d'isolement		Temps	10000/3000
Diplôme IP	Boîte scellée			IP67
	Coque d'appareillage de commutation			Ip4x
Pression de gaz	Niveau de charge de gaz nominal (20 ℃, pression de jauge)		MPA	0.02
	Niveau de fonction de gaz MIND (20 ℃, pression de jauge)		MPA	0
Scelabilité	Taux de fuite annuel		%/Année	≤0,05

◆ Armoire de chargement de chargement

Article			Unité	Données
Tension nominale			Kv	12
Fréquence nominale			HZ	50
Niveau d'insolation noté	Fréquence de puissance de 1 min Tension de tension		Kv

	Tension de tension de la foudre (pic)		Kv

	Fréquence de puissance 1 min Tension de tension de boucle de contrôle (à la terre)		Kv	2
Courant nominal			A	630
Current à court terme à court terme (valeur virtuelle)		Circuit principal / interrupteur de mise à la terre	Le	24/4
		Boucle de connexion de mise à la terre	Le	21.7 / 4S
Courant de trait de pic nominal		Circuit principal / interrupteur de mise à la terre	Le	63
		Boucle de connexion de mise à la terre	Le	54.5
Courant de fermeture court-circuit noté (pic)		Interrupteur de chargement / interrupteur	Le	63
Courant d'interruption de charge active nominale			A	630
Courant d'interruption en boucle fermée notée			A	630
Courant d'interruption de charge active de 5%			A	31.5
Courage de facturation de câble nominal			A	10
Temps de rupture actif nominal			Temps	100
Rupture de courant de défaut de terre			A / temps	31,5/10
Interruption de courant de charge du circuit et du câble sous courant de défaut de sol.			A / temps	17.4/10
Vie mécanique	Interrupteur de rupture / d'isolement		Temps	10000/3000
Diplôme IP	Boîte scellée			IP67
	Coque d'appareillage de commutation			Ip4x
Pression de gaz	Niveau de charge de gaz nominal (20 ℃, pression de jauge)		MPA	0.02
	Niveau de fonction de gaz MIND (20 ℃, pression de jauge)		MPA	0
Scelabilité	Taux de fuite annuel		%/Année	≤0,05

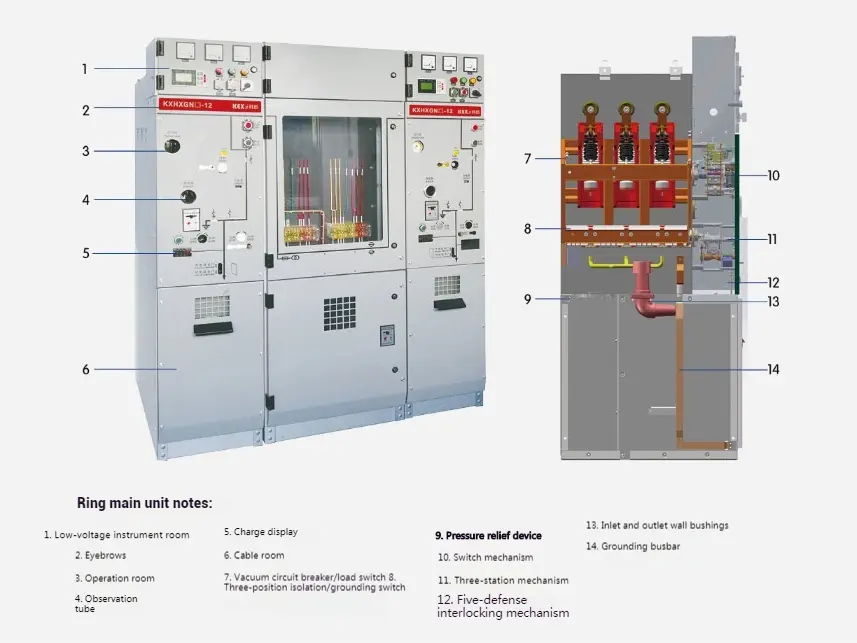

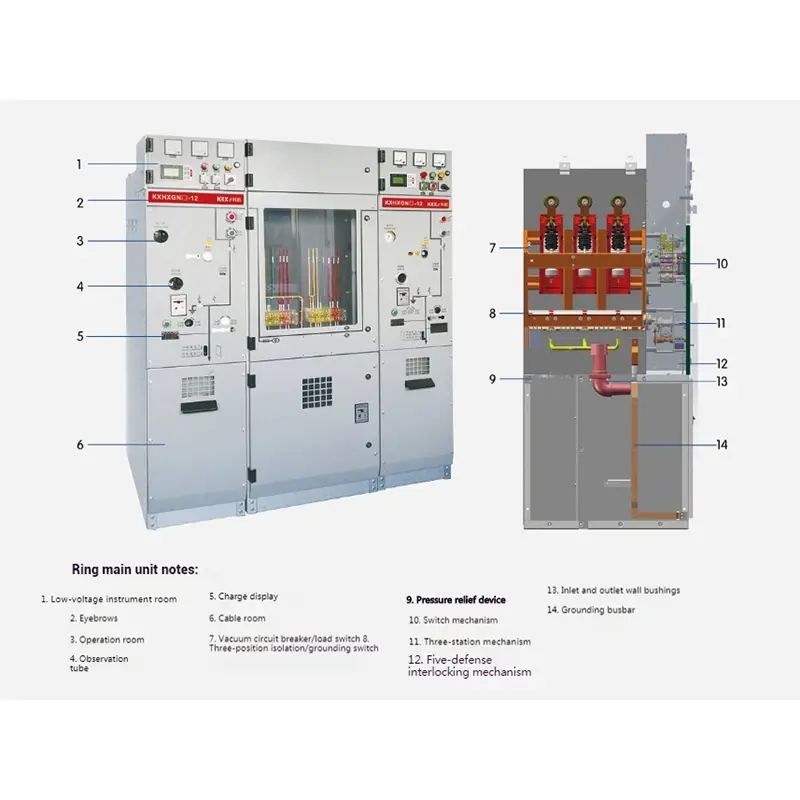

● Structure du produit

High Voltage Ring Net Cabinet

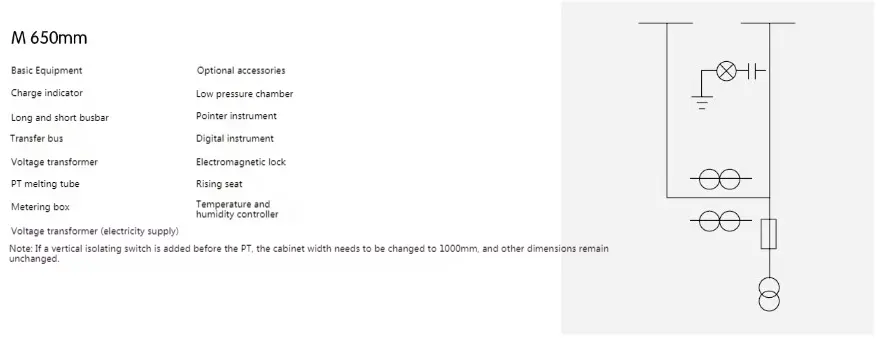

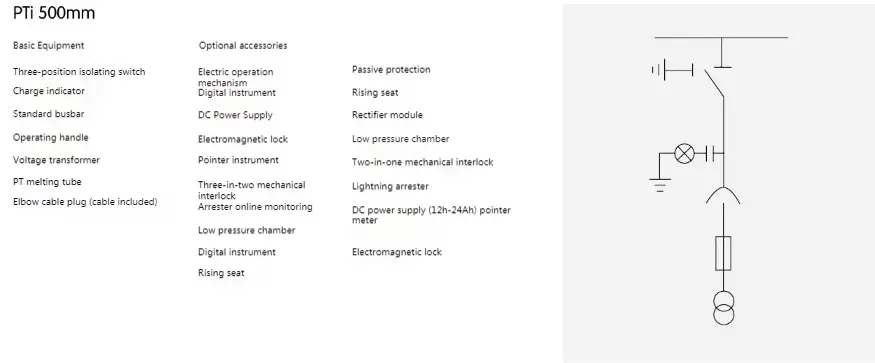

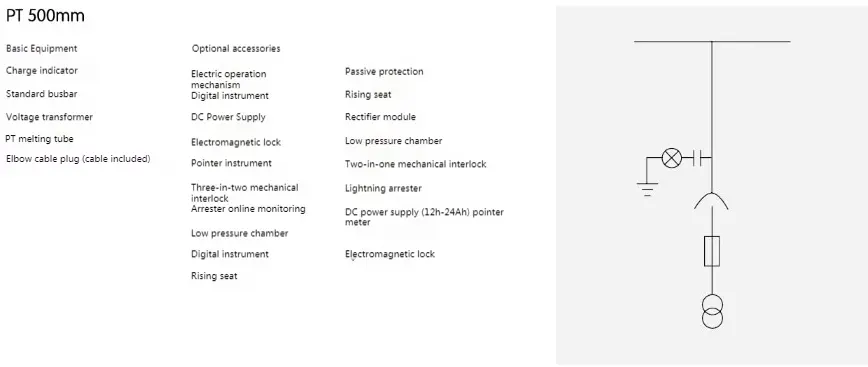

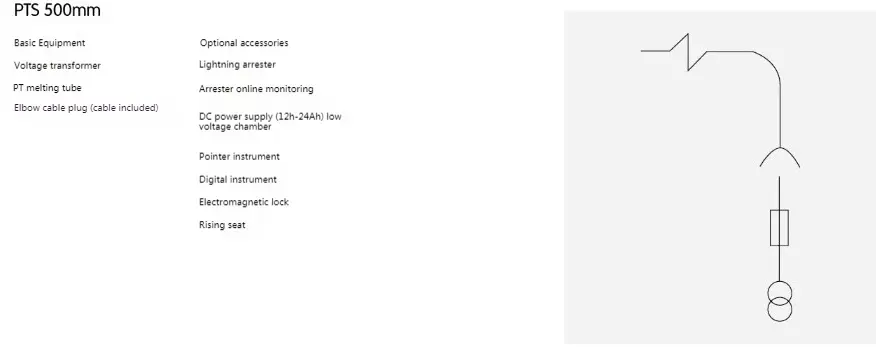

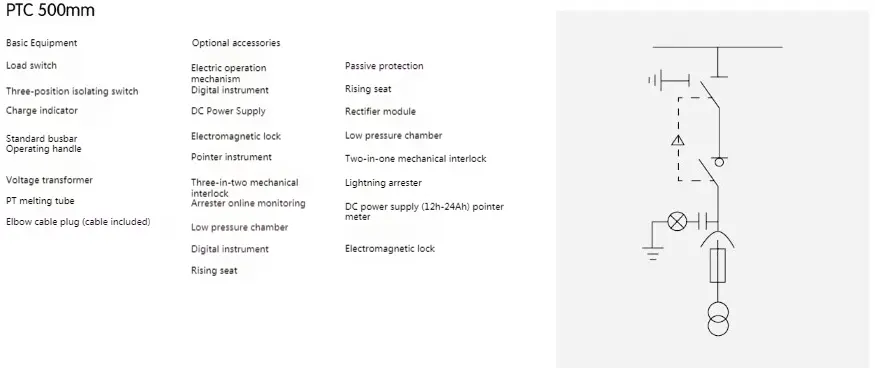

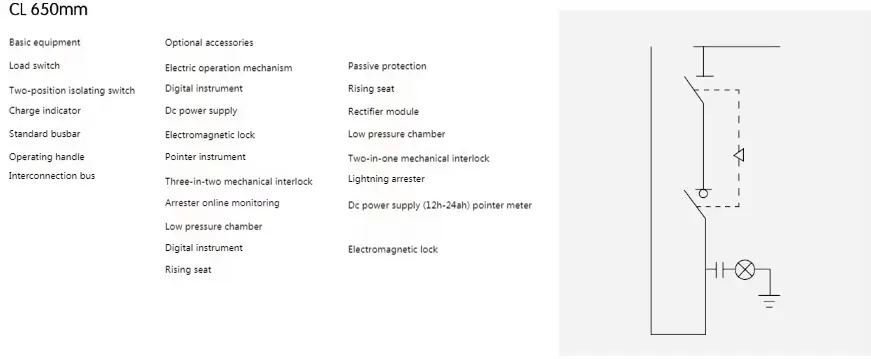

● Plan d'allocation de l'armoire nette à bague haute tension

High Voltage Ring Net Cabinet

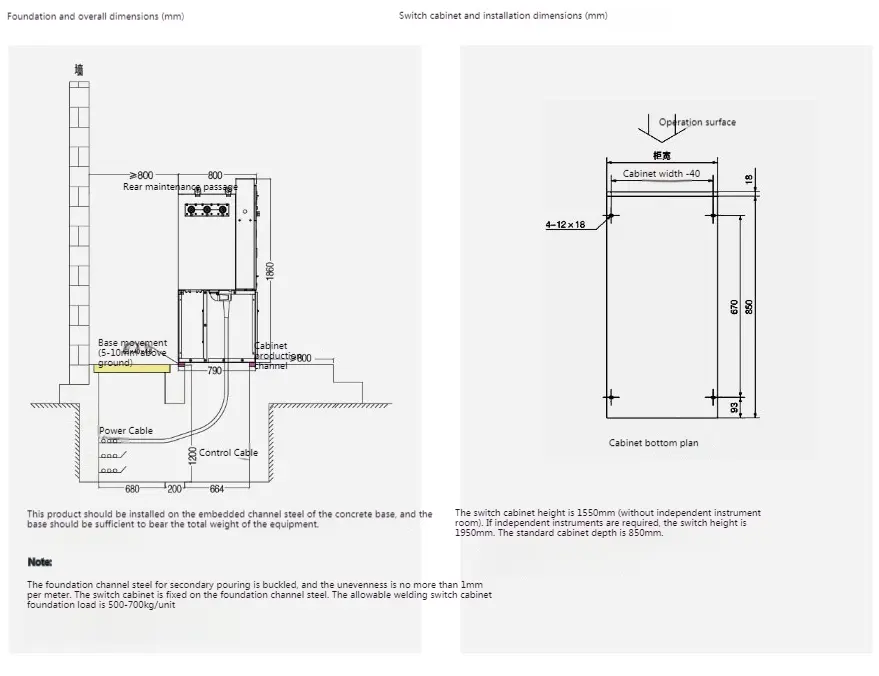

◆ Instructions d'installation

High Voltage Ring Net Cabinet
