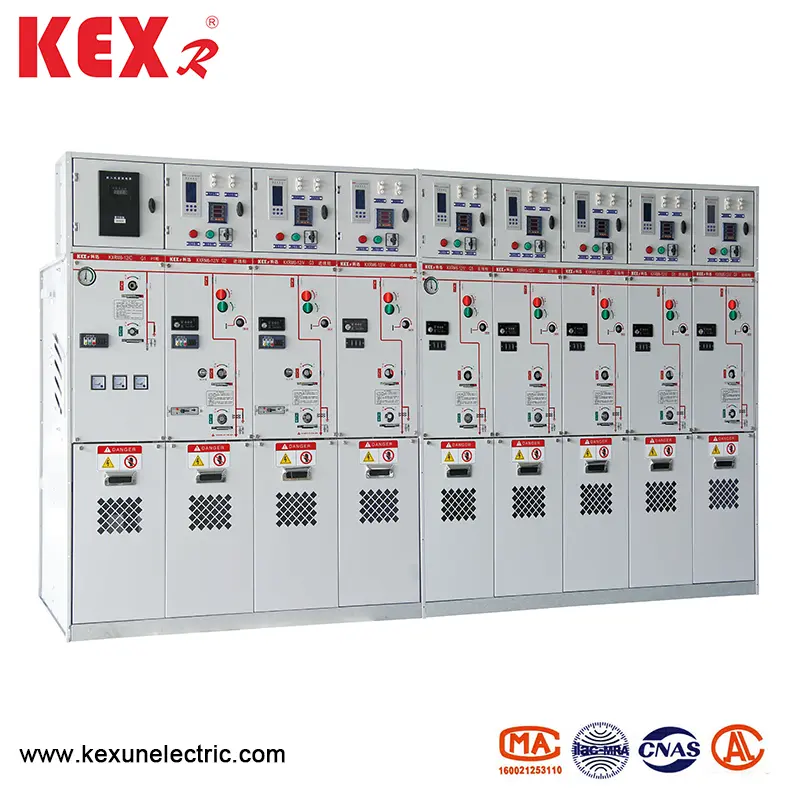

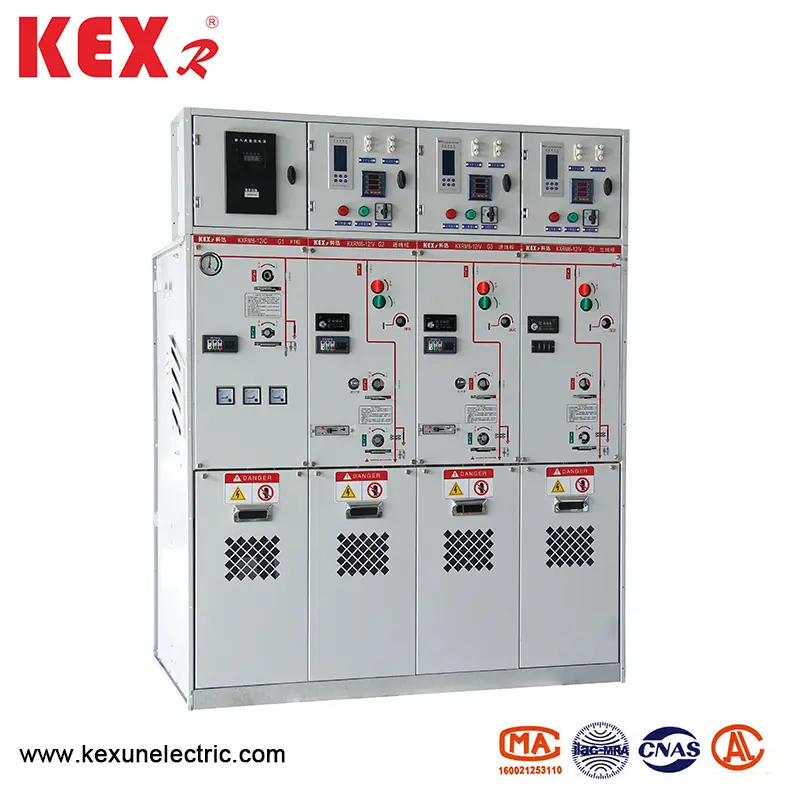

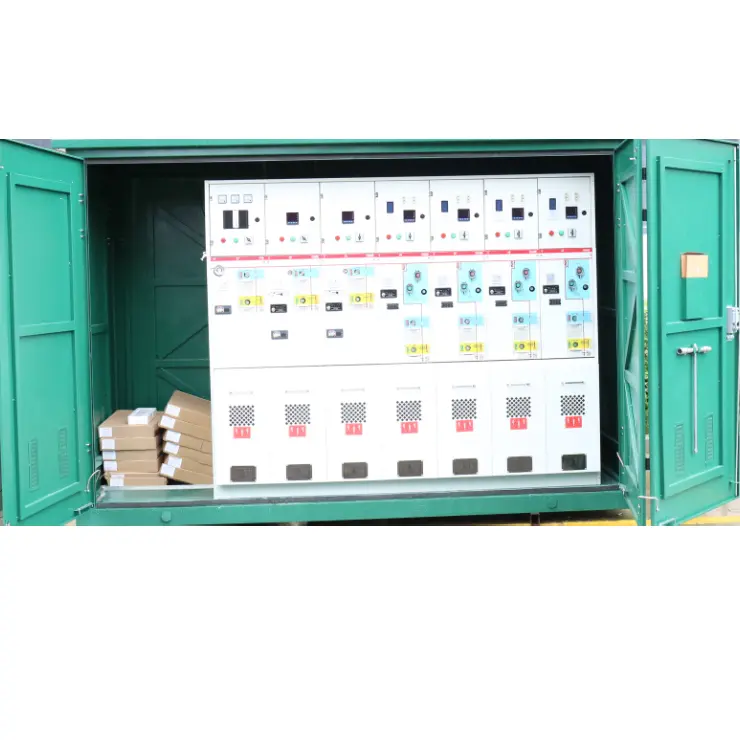

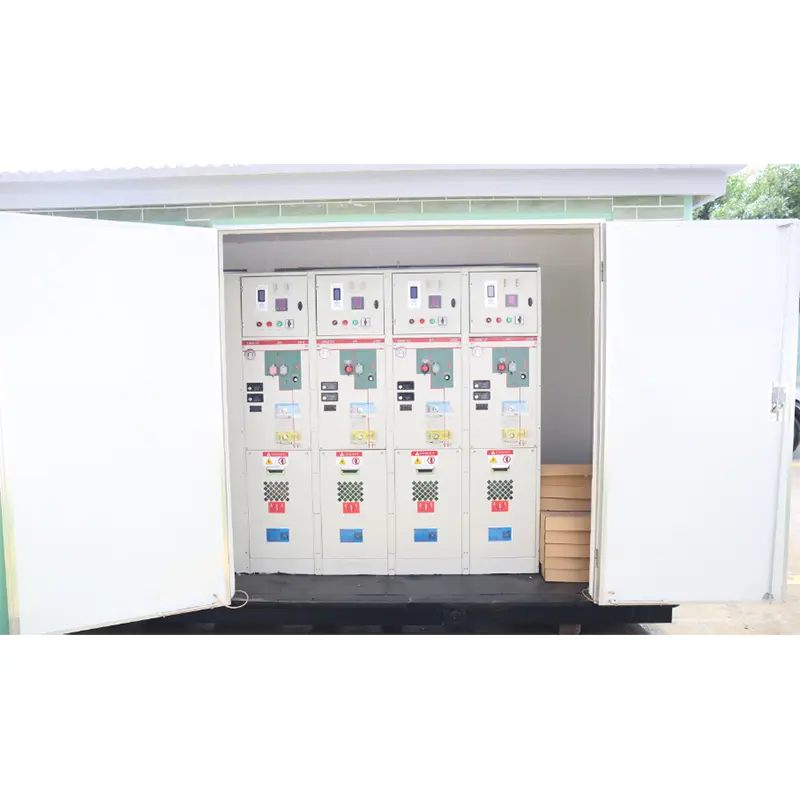

Tous les armoires à gaz isolées fermées

● Conditions d'utilisation

KXMR6-12 TYPE Tous les armoires à gaz isolées enfermées conviennent à divers environnements tels que des températures élevées et à basse température (+ 40 ℃ ~ -40 ℃), l'humidité, la poussière, la pollution du sel, les mines et la haute altitude (1000m), l'immersion à court terme dans l'eau dans les 24 heures n'affecte pas l'utilisation.

Remarque: Si l'altitude est plus élevée, veuillez indiquer l'altitude spécifique.

● Caractéristiques du produit

▶ KXRM6-12 Toutes les armoires à gaz isolées fermées utilisent le gaz SF6 comme extinction d'arc et milieu isolant.

▶ L'armoire est entièrement scellée et isolée; Les bus, les commutateurs et les pièces vivants sont complètement enfermés dans une coque en acier inoxydable.

▶ La cavité est remplie de gaz SF6 de 1,4 bar, et le niveau de protection atteint l'IP67: l'ensemble du dispositif de commutation n'est pas affecté par les conditions environnementales externes, ce qui peut garantir le fonctionnement normal du commutateur même dans des cas extrêmes tels que l'immersion à court terme, et le produit est sans entretien à vie.

▶ L'armoire a un dispositif de verrouillage parfait "à cinq prévention", ce qui élimine complètement les défaillances de fonctionnement possibles du personnel et de l'équipement causées par une mauvaise opération humaine.

▶ Toutes les armoires ont des canaux de décharge de pression sûres fiables, ce qui peut assurer la sécurité personnelle des opérateurs même dans des cas extrêmes.

▶ L'armoire est divisée en deux types: combinaison d'unité fixe et combinaison d'unité extensible.

▶ La taille du KXRM6-12 Toutes les armoires à gaz isolées fermées sont pratiques à installer, et elle peut convenir à des endroits à espace étroit et à de mauvaises conditions environnementales.

▶ L'armoire peut être équipée d'électricité, de télécommande et de surveillance en fonction des différents besoins des utilisateurs.

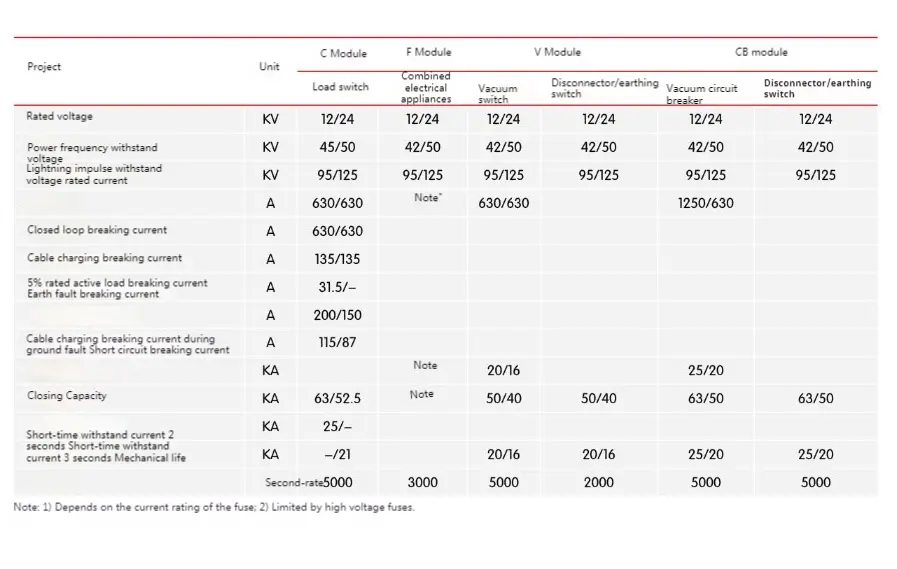

● Paramètre technique

● Protection du transformateur et des lignes

Le KXRM6-12, tous les armoires à gaz isolés fermées, le type de combinaison fournit deux modes de protection des transformateurs, à savoir l'appareil de combinaison de fusibles de l'interrupteur de charge et le disjoncteur de circuit avec protection des relais.

1. La protection des transformateurs est une combinaison de fusibles et d'interrupteur de charge à haute tension limitant le courant. La salle de fusible sera installée derrière une enceinte verrouillée séparée située à l'avant de l'unité. Le commutateur de charge utilise un mécanisme de stockage d'énergie à ressort, qui peut être déclenché par l'attaquant de fusible.

2. Afin de faciliter le remplacement du fusible, la poignée de fonctionnement peut être utilisée pour retirer le couvercle final de la chambre de fusible. Le mécanisme de déclenchement du fusible est pré-positionné, ce qui garantit les performances étanches de l'ensemble du système.

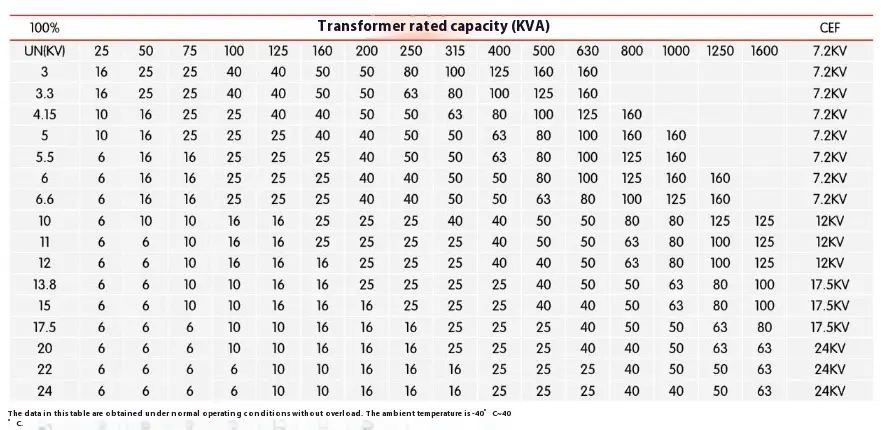

● Tableau de comparaison de fusibles et de transformateurs

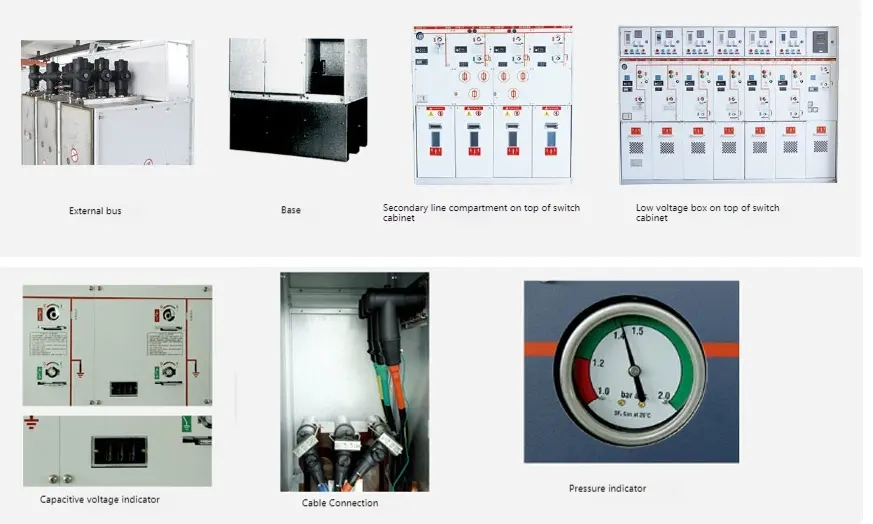

● Accessoires en option

◆ Contact auxiliaire

Tous les commutateurs de charge et les disjoncteurs peuvent être équipés de la position du commutateur indiquant 2NO + 2NC. Une bobine de déclenchement parallèle (AC ou DC) peut être installée sur l'interrupteur de transformateur et le disjoncteur, et le composant de commande basse tension est situé derrière le panneau avant.

◆ Indication de tension

L'indicateur de tension capacitive montre si la bague est chargée ou non, et la prise dessus peut être utilisée pour la phase nucléaire.

◆ Indicateur de défaut de court-circuit et de terre

Afin de faciliter l'emplacement des défauts, le module de commutateur de câble peut être équipé de court-circuit et indicateurs de défaut de mise à la terre pour une détection de défaut simples.

◆ Fonctionnement électrique

Il s'agit d'un schéma standard pour le mécanisme de fonctionnement manuel de l'unité de commutateur de câble et de l'unité de transformateur. Vous pouvez également choisir d'installer un mécanisme de fonctionnement électrique. Les interrupteurs de câble, les disjoncteurs à vide et les interrupteurs de mise à la terre sont tous exploités par des mécanismes situés derrière le panneau avant. Tous les commutateurs et disjoncteurs peuvent être utilisés par poignée de fonctionnement (configuration standard), ou peuvent être équipés d'un mécanisme de fonctionnement du moteur (accessoires). Cependant, l'interrupteur de mise à la terre ne peut être utilisé que manuellement et un mécanisme avec la capacité de fermer le courant de défaut est configuré.

◆ Cabring

Les bagues standard conformément à Din47636 sont installées. Toutes les bagues ont la même hauteur du sol et sont protégées par la plaque de couverture de la salle de câble. Certaines plaques de couverture peuvent être verrouillées avec l'interrupteur de mise à la terre, et les plaques de couverture de salle à double câble spéciale peuvent également être utilisées pour les lignes entrantes à double câble.

◆ Indicateur de pression

Généralement équipé d'un indicateur de pression, qui est formé par un manomètre. De plus, des contacts électriques peuvent être fournis pour indiquer la réduction de la pression.

◆ Verrouillage des touches

Les verrous des clés pour les disjoncteurs, les interrupteurs de chargement et les interrupteurs de mise à la terre peuvent être installés. Il peut être équipé d'un semi-shelter imbriqué de verrouillage, ce qui convient aux disjoncteurs, aux interrupteurs de chargement et aux interrupteurs de mise à la terre.

◆ Extincteur

Toutes les unités de réseau d'anneau peuvent être équipées de parasites d'arc. Lorsque l'arc se produit à l'intérieur, les entretiens d'arc se fermeront automatiquement sur la bague entrante, y compris les modules D, DE et V, et tous les modules de câble peuvent être équipés d'un arrestateur d'arc. Ils doivent commander avec l'unité et ne peuvent pas le changer. L'action de l'extincteur d'arc peut être indiquée par cette méthode, et les contacts électriques de l'armoire SF6 sont connectés au terminal derrière le panneau avant.

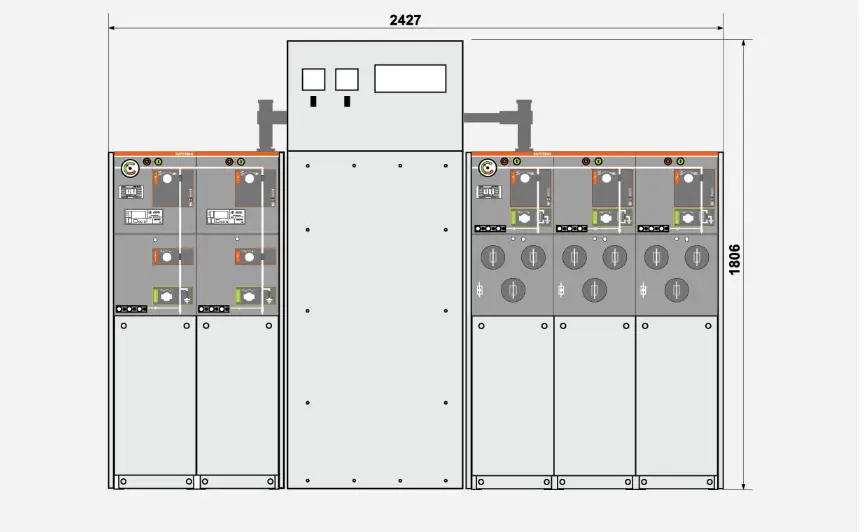

● Description du programme

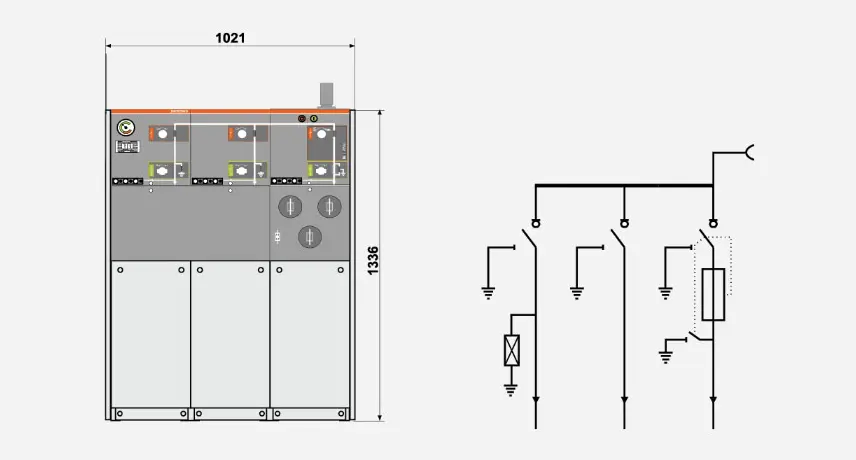

◆ Schéma 1 SA + CCF +

Installez le parafle sur le bus et laissez-le pour l'expansion.

Remarque: Le nombre d'unités de commutation ne doit pas être inférieur à 3.

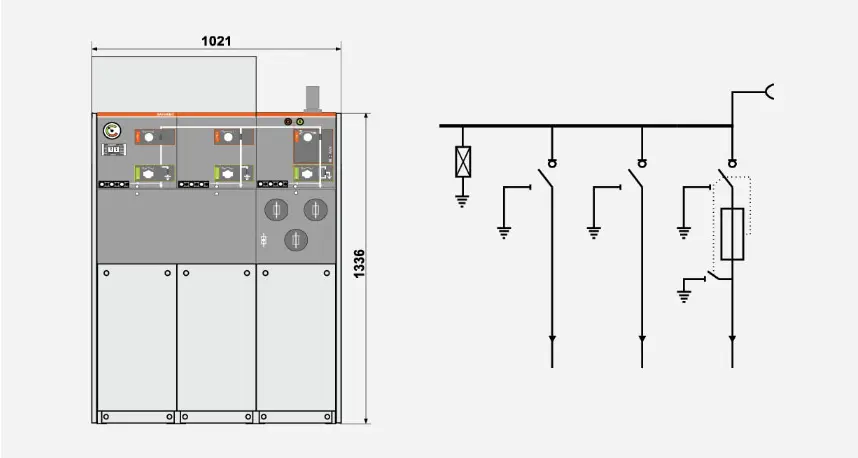

◆ Schéma 2 CCF +

Installez le parafomage Lightning dans la ligne entrante et l'expansion de réserve.

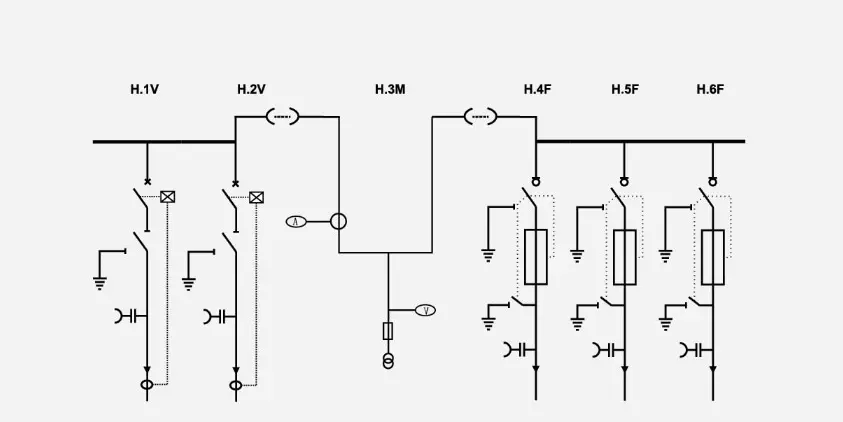

◆ Schéma 3 W + M + FFF

Calcul de côté haute pression
