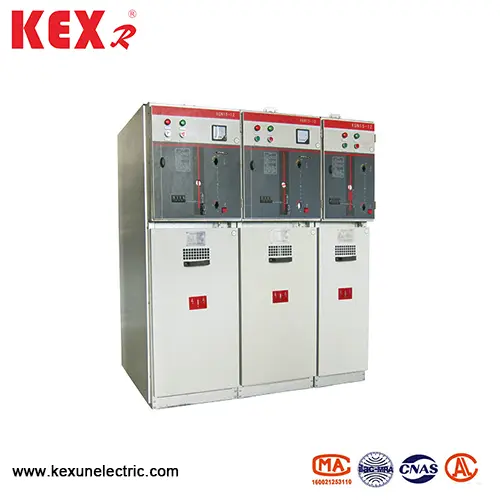

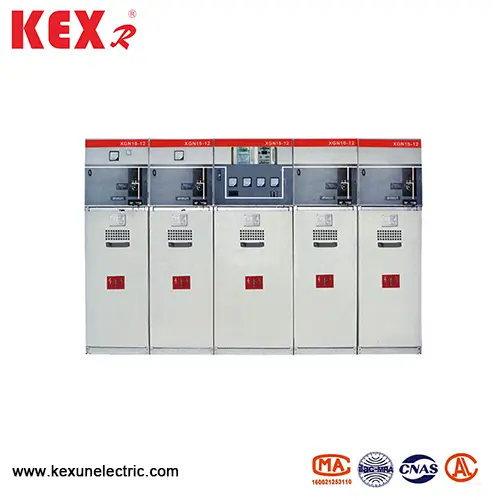

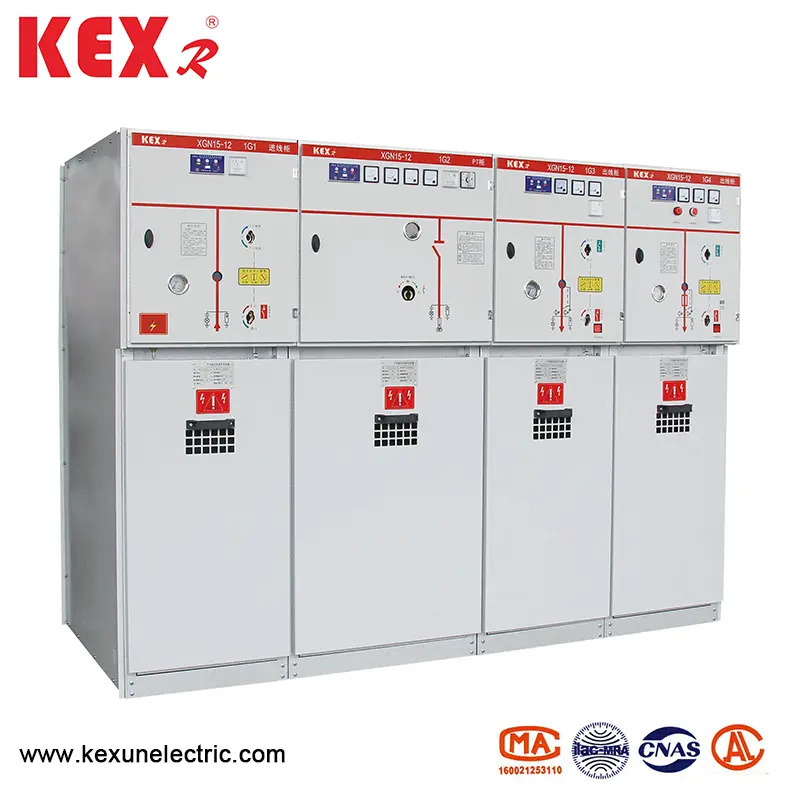

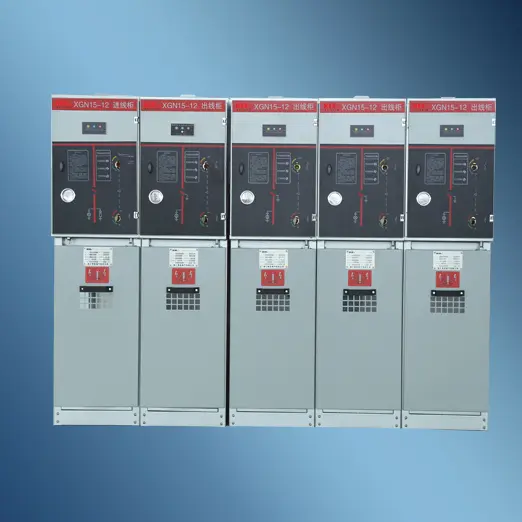

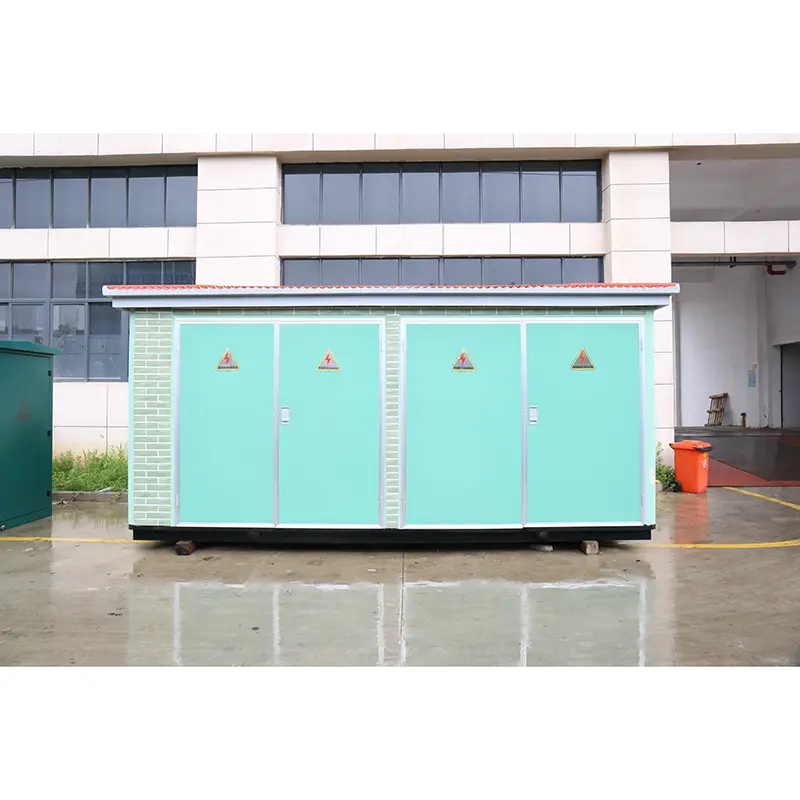

Unité principale de l'anneau hexafluorure

● Application principale

XGN15-12 Type HEXAFLUORIDE RING PRINCIPAL UNITÉ POUR LES SYSTÈMES D'ALIMENTATION AC 50Hz et 12KV, largement utilisés dans les réseaux de câbles industriels et civils et les projets de terminaux d'approvisionnement électrique, en particulier adaptés aux zones résidentielles urbaines, aux petites sous-états secondaires, aux stations d'électricité, aux hôpitaux industriels et à la mine, aux centres ferromes, aux aéroports, à des lieux de la production éolienne, à des hôpitaux, à des stades, à des paraporns de la production d'électricité.

● Conditions d'utilisation

▶ Altitude: ≤ 1000 m. (Si vous avez des exigences spéciales, veuillez les indiquer lors de la commande)

▶ Température de l'environnement: -25 ~ 40 ℃

▶ L'humidité relative quotidienne moyenne: ≤95%

▶ L'humidité relative mensuelle moyenne: ≤ 90%;

▶ Degré de résistance aux chocs: 8 degrés

▶ Place sans vibration violente, impact, incendie, corrosion chimique et explosion.

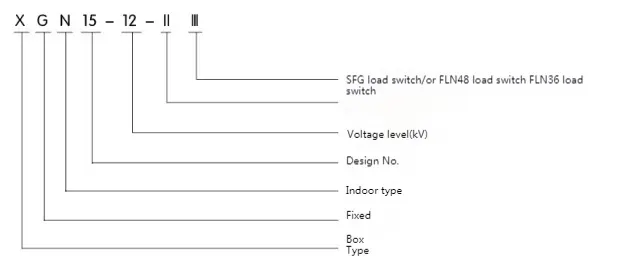

● modèle et signification

● Les critères répondent

XGN15-12 Type HEXAFLUORIDE Anneau principal de l'unité principale répondant aux critères suivants:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Paramètres techniques et dimension

● Structure et composants de base de l'armoire de commutation de chargement

◆ XGN15-12 TYPE HEXAFLUORIDE RING MAIN UNITÉ MAIN STRUCTURE: Salle de bus + Salle de câble de l'interrupteur + Mécanisme de fonctionnement + Mécanisme de verrouillage et salle de commande basse tension

◆ Interrupteur de chargement

Un interrupteur de charge à trois stations est installé dans la salle de l'interrupteur. La coquille de l'interrupteur de charge est en résine époxy et remplie d'hexafluorure de soufre (SF). ) Le gaz est un support isolant et SF peut être installé dans la salle de commutation en fonction des exigences du client. Compteur de densité de gaz ou compteur de densité de gaz avec contact d'alarme.

◆ Salle de câble

L'armoire de chargement a une grande salle de câble, qui est principalement utilisée pour la connexion du câble, de sorte que les câbles monocèges ou trois cœurs peuvent être connectés par de simples têtes de câbles non blindées, et en même temps, le parading de la foudre, le transformateur de courant, le commutateur de mise à la terre inférieur et d'autres éléments peuvent être installés dans un espace ample. Selon la conception standard, la porte du placard a un dispositif de fenêtre d'observation et de verrouillage de sécurité, et la plaque inférieure de la salle de câble est équipée d'un couvercle d'étanchéité et d'un collier de câble avec cadre de support de taille appropriée. La plaque inférieure et le cadre de la porte d'entrée de la salle de câble peuvent être retirés pour faciliter l'installation du câble.

◆ Mécanisme de pétrissage, mécanisme de verrouillage et salle de contrôle à basse pression

La salle à basse tension avec verrouillage joue le rôle du panneau de commande en même temps. La chambre basse tension est équipée d'un mécanisme de fonctionnement à ressort avec indicateur de position, verrouillage mécanique et appareil, et peut également être équipé de contacts auxiliaires, de bobine de déclenchement, de mécanisme de déclenchement d'urgence, d'affichage en direct capacitif, de verrouillage de clé et de dispositif de fonctionnement électrique. Dans le même temps, l'espace dans la chambre basse tension peut également être équipé d'un circuit de contrôle, d'un instrument de mesure et d'un relais de protection. L'armoire de 750 mm de large possède deux chambres identiques à basse tension, qui peuvent être équipées de plus d'accessoires. L'ensemble de l'armoire de commutation XGN15 peut être divisé en deux parties, la partie supérieure de l'armoire comprend la salle de bus, l'interrupteur de charge, le mécanisme de fonctionnement et la salle à basse tension, qui est séparée de la salle de câble inférieure. Par conséquent, l'équipement installé dans l'unité supérieure peut être révisé en toute sécurité et facilement et réformé, et l'ensemble de l'unité supérieure peut être remplacé.

◆ Salle de bus

La salle de bus est disposée dans la partie supérieure de l'armoire. Dans la salle des bus, les bus principaux sont connectés ensemble et traversent toute la rangée d'armoires de commutation

◆ Composants de base de l'unité principale de l'anneau hexafluorure de typexgn15-12

▶ Le commutateur FLN36 est développé et produit par la société en introduisant des technologies étrangères et en fonction des exigences du système d'énergie intérieure.

▶ L'interrupteur de charge a trois états: fermeture, ouverture et mise à la terre. Les contacts dynamiques et statiques de l'interrupteur de charge sont placés dans la coquille de résine époxy en cas de déménagement avec une structure renforcée et SF. Le gaz est le milieu d'extinction de l'arc et la pression de l'air est de 14 bar. Chaque interrupteur de charge est scellé et sans entretien, et le baromètre peut être sélectionné séparément. La méthode d'installation typique de l'interrupteur de charge dans l'armoire de réseau d'anneau consiste à placer une partition en acier entre la salle de câble et la salle de bus et l'installer horizontalement. Cette méthode d'installation isole la salle de bus de la salle de câble pour répondre aux exigences de sécurité les plus strictes pour le fonctionnement et l'entretien. Si l'arc se produit à l'intérieur, il y a un point faible structurel à l'arrière de la coquille de l'interrupteur de charge, qui sera emporté, puis la soupape de décharge de l'arc sur l'armoire sera emportée et le débit d'air de pression exagéré sera guidé à l'extérieur de l'armoire.

▶ L'interrupteur de charge a deux mécanismes de fonctionnement: le mécanisme de fonctionnement à ressort unique (type K) et le mécanisme de fonctionnement à double ressort (type A), le mécanisme électrique peut être ajouté aux deux types de mécanismes de fonctionnement ci-dessus pour réaliser une commande électrique à distance.
