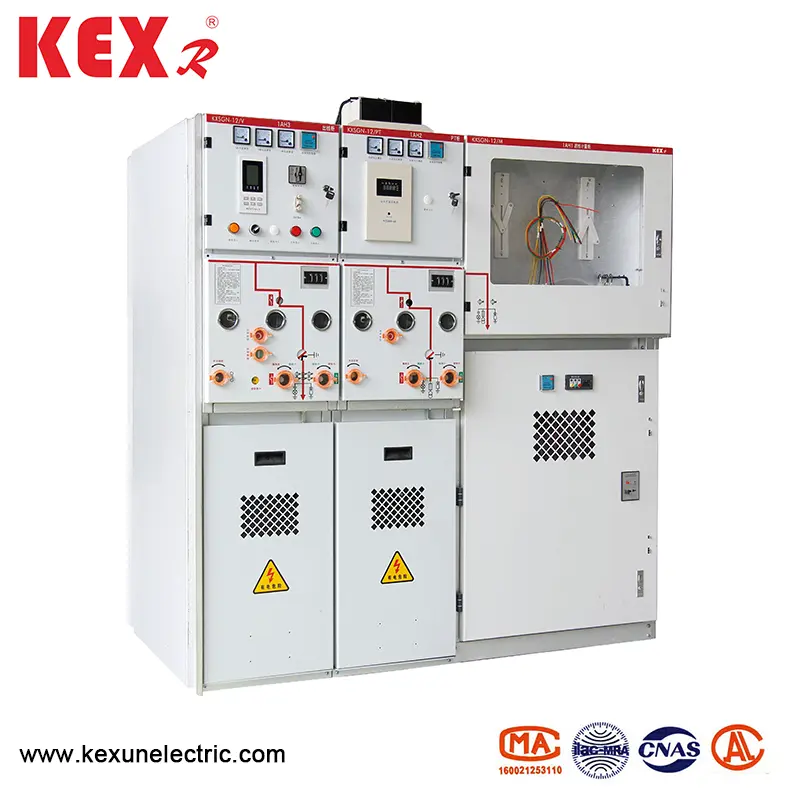

Équipement de commutation à moyenne tension fermée isolée solide

KEXUN est un fournisseur spécialisé dans la production d'équipements de transmission et de transformation de puissance en Chine. L'équipement de commutation à moyenne tension isolé solide est l'un des principaux produits de KEXR. Il utilise un matériau d'isolation solide comme principal moyen d'isolation, offrant une série parfaite de solutions pour les utilisateurs de mise à niveau et de distribution de la grille de puissance.
Modèle: KXSGN-12
Marque: KEXR

envoyer une demande

Description du produit

● Présentation du produit

L'équipement de commutation à moyenne tension fermé à isolation solide KXSGN-12 a de nombreux schémas tels que la protection contre les disjoncteurs, la protection des transformateurs, le contrôle de la charge, l'électricité de combinaison de fusibles, l'alimentation PT, le levage du coupleur de bus, etc. Ce produit peut être utilisé comme équipement de distribution du réseau de cycle du système de puissance et peut également être utilisé comme équipement de distribution d'énergie pour la construction urbaine des entreprises industrielles et miniers, avec les caractéristiques de la multifonction et de la polyvalence.

L'équipement de commutation de tension moyenne à isolation solide à isolation solide adopte un matériau isolant solide comme milieu isolant principal, l'interrupteur à vide, la connexion conductrice, le déconnecteur, l'interrupteur de mise à la terre, le bus principal, le bus de succursale et d'autres circuits électriques principaux sont enveloppés et emballés avec un milieu isolant solide en un ou plusieurs modules avec certaines fonctions, qui peuvent être combinés ou expansés à nouveau et ont une isolation complète.

● Conditions d'utilisation

Température de l'environnement: -45 ~ 40 ℃

Altitude maximale: 4000m

Température moyenne quotidienne maximale: 35 ℃

Humidité quotidienne maximale: 95%

Humidité mensuelle maximale: 90%

Intensité sismique maximale: 8e année

Remarque: L'équipement de commutateur à moyenne tension fermé à isolation solide doit être installé dans un endroit sans feu, explosion et vibrations violentes.

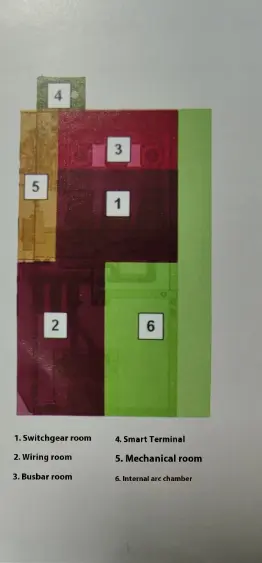

● Structure de l'espaceur

Solid Insulated Closed Medium Voltage Switch Equipment

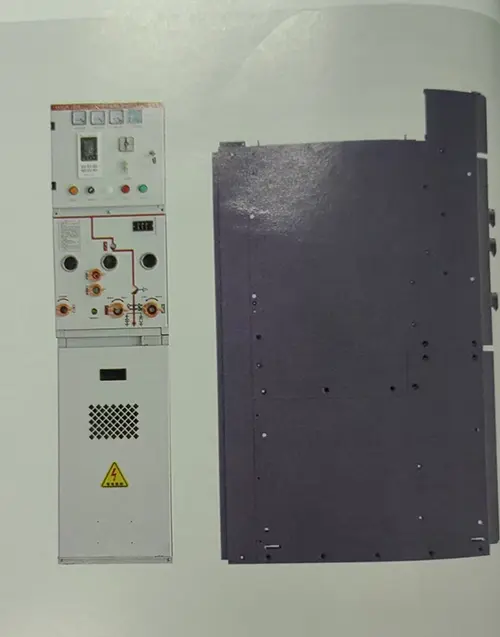

● Dimension de contour de l'équipement de commutation à moyenne tension isolée solide

Solid Insulated Closed Medium Voltage Switch Equipment

◆ Type d'isolement inférieur

Plan	Largeur de l'armoire	Profondeur de l'armoire	Hauteur de l'armoire	Protection supérieure
Pt ligne entrante	450	940	1500	Augmenter 200
Entrant et contour	375	940	1500	Augmenter 200
Interrupteur d'interconnexion	375	940	1500	Augmenter 200
Isolement d'interconnexion	375	940	1500	Augmenter 200
Levage de barres	375	940	1500	Augmenter 200
Mesure traditionnelle	750	940	1500	Augmenter 200
Mesure compacte	375	940	1500	Augmenter 200
Alimentation PT	450	940	1500	Augmenter 200
Station de base de commande et de protection	375	940	1500

◆ Type d'isolement supérieur

Plan	Largeur de l'armoire	Profondeur de l'armoire	Hauteur de l'armoire	Overhead
Pt ligne entrante	450	940	1800	Approfondir 260
Entrant et contour	425	940	1800	Approfondir 260
Interrupteur d'interconnexion	425	940	1800	Approfondir 260
Isolement d'interconnexion	425	940	1800	Approfondir 260
Levage de barres	425	940	1800	Approfondir 260
Mesure traditionnelle	750	940	1800	Approfondir 260
Mesure compacte	425	940	1800	Approfondir 260
Alimentation PT	450	940	1800	Approfondir 260
Station de base de commande et de protection	375	940	1800

● Paramètre technique

◆ Paramètres techniques de l'appareillage de commutation

Article			Unité	Données
Tension nominale			Kv	12
Fréquence nominale			Kv	50
Courant nominal			Kv	630	1250
Niveau d'isolation noté	Fréquence de puissance Tension de tension （UD） 1 min	Casser	A	48
		Alterner	A	42
		Terrain relatif	A	42
	Lightning Impulse Tension Tension （UP）	Casser	A	85
		Alterner	A	75
		Terrain relatif	A	75
Courant de rupture court-circuit nominal （1SC）			A	25	31.5
Current à court terme à court terme （4S）			Le	25	31.5
Courant avec le courant de pic nominal （1P）			Le	63	80
Courant de clôture court-circuit nominal （PEAK） (1MA)			Le	63	80
Grade de protection des enceintes			Le	Ip4x
Méthode de fonctionnement			Temps	Type de stockage d'énergie de printemps

◆ Paramètres techniques de l'interrupteur de mise à la terre isolée

Article			Unité	Données
Tension nominale			Kv	12
Courant nominal			A	630	1250
Current à court terme à court terme （4S）			Le	25	31.5
Courant de trait de pic nominal				63	80
	Fréquence de puissance Tension de tension （UD） 1 min	Phase et terrain	Kv	42
		Casser		48
	Tension de trait de la foudre nominale （UP）	Phase et terrain	Kv	75
		Casser		85
Vie mécanique du déconnecteur (ON-OFF)			Temps	3000
Vie mécanique de l'interrupteur de mise à la terre (hors-terrain)			Temps	3000
