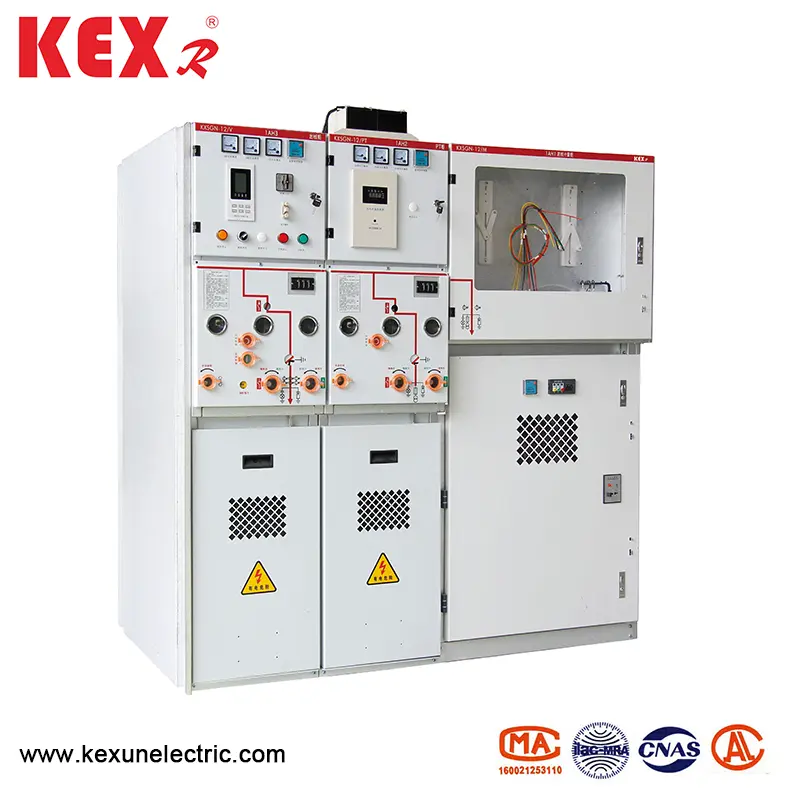

Armoire de réseau à bague haute tension

KEXUN est le fabricant spécialisé dans l'armoire de réseau à haute tension en Chine.
Ses produits les plus vendus KXSGN-12-SIS3 sont une isolation solide entièrement fermée. Il adopte une structure fermée modulaire, entièrement scellée, entièrement isolée et entièrement en métal.
Modèle: KXSGN-12-SIS3
Marque: kexr

envoyer une demande

Description du produit

● Fonction de conception

▶ Le disjoncteur de circuit d'interrupteur à vide et le module de l'interrupteur de charge sont encapsulés par la résine époxy. Circuit principal intégré modulaire avec déconnecteur manuel et électrique à trois stations.

▶ Le module de disjoncteur de circuit d'interrupteur à vide a la capacité d'ouvrir et de fermer le courant de court-circuit.

▶ Il y a une fracture visible dans la position de mise à la terre de clôture du déconnecteur à trois stations, et le déconnecteur et l'interrupteur de mise à la terre peuvent rapidement ouvrir et fermer le courant de court-circuit.

▶ La boîte à chambre à air isolée à la résine époxy scellée par un interrupteur d'isolement à trois stations peut pressuriser l'air sec de 0,04 MPa. Il est équipé d'un manomètre pour surveiller la pression interne en ligne pour éviter les fuites et l'extravasation, et pour protéger l'interrupteur d'isolement et l'interrupteur de mise à la terre.

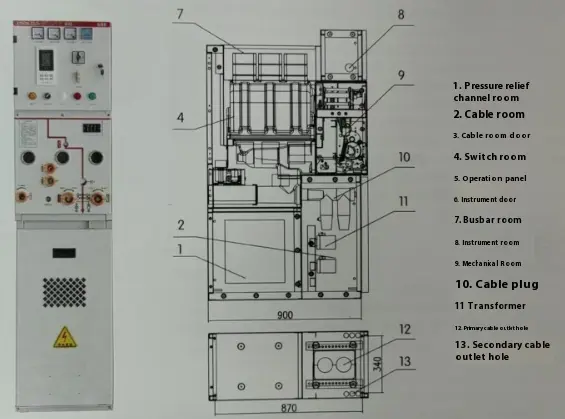

● Dimension structurelle

High Voltage Ring Network Cabinet

● Dessin de dimension isolée supérieure

Plan	Largeur de l'armoire	Profondeur de l'armoire	Hauteur de l'armoire	Overhead
Pt ligne entrante	450	900	1600	Approfondir 260
Entrant et contour	425	900	1600	Approfondir 260
Interrupteur d'interconnexion	425	900	1600	Approfondir 260
Isolement d'interconnexion	425	900	1600	Approfondir 260
Levage de barres	425	900	1600	Approfondir 260
Mesure traditionnelle	750	900	1600	Approfondir 260
Mesure compacte	425	900	1600	Approfondir 260
Alimentation PT	450	900	1600	Approfondir 260
Station de base de commande et de protection	425	900	1600	Approfondir 260

● Tables de paramètres techniques

◆ Paramètre technique du disjoncteur

Article		Unité	Données
Tension nominale		Kv	12
Fréquence nominale		HZ	50
Niveau d'isolation noté	1M Fréquence de travail Tension de tension	Kv	42
	Lightning Impulse Tension Tension	Kv	75
Courant nominal		A	630	1250
Courant de rupture court-circuit nominal （1SC）		Le	20 35	31.5
Courant de clôture court-circuit nominal （PEAK）		Le	50 63	80
Courant de trait de pic nominal		Le	50 63	80
Courant à court terme à court terme		Le	20 25	31.5
Les temps de rupture de rupture à court terme de courte durée		Temps	30	30
Évalué le temps de rupture de court terme du temps durable		S	4
Séquence opérationnelle nominale	Recrotation automatique		Off-0.3s-off-180-off
	Refonte non automatique		Off-0.3s-off-180-off
Vie mécanique		Temps	3000
Breaking Current de la banque de condensateur unique		A	630
Breaking Current de B à B à B Banque de condensateur		A	400

◆ Paramètres techniques de l'interrupteur de charge (unité C)

Article	Unité	Données
Courant nominal	A	630
Courant hors circuit nominal	Le	50
Courant à court terme à court terme	Ka / s	20/4
Vie mécanique du commutateur de charge	Temps	10000
Vie électrique de l'interrupteur de charge	Temps	10000

◆ Paramètres techniques de l'interrupteur de charge (unité C)

Article	Unité	Données
Courant nominal	A	125
Courant de rupture court-circuit noté	Le	31.5
Courant de fermeture court-circuit noté	Le	80
Courant de transfert nominal	A	3150

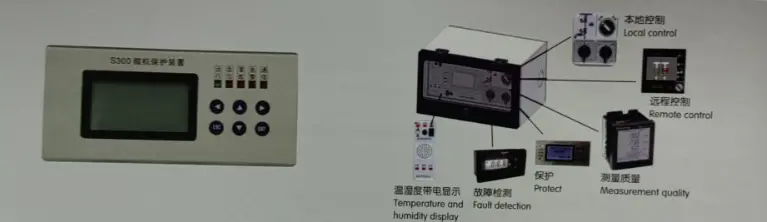

● La borne d'intelligence de l'armoire de réseau de bague haute tension

High Voltage Ring Network Cabinet

Les séries KXSGN-12-SIS3 d'armoire de réseau de cycle à haute tension adoptent un terminal de protecteur intelligent multifonctionnel, qui est une nouvelle génération de terminaux de commande de fonctionnement et de protection multifonctionnels développés par KEXR, intégrant le contrôle de l'opération intelligente, la réalité de simulation de circuit primaire, la surveillance des défauts du micro-ordinateur, la mesure de la température et les autres fonctions. Son apparence est exquise et belle, ce qui simplifie le panneau de l'armoire de commutation, réduit le volume global de l'armoire d'isolation solide, améliore efficacement l'efficacité d'installation externe et améliore la qualité de l'appareillage de commutation.
