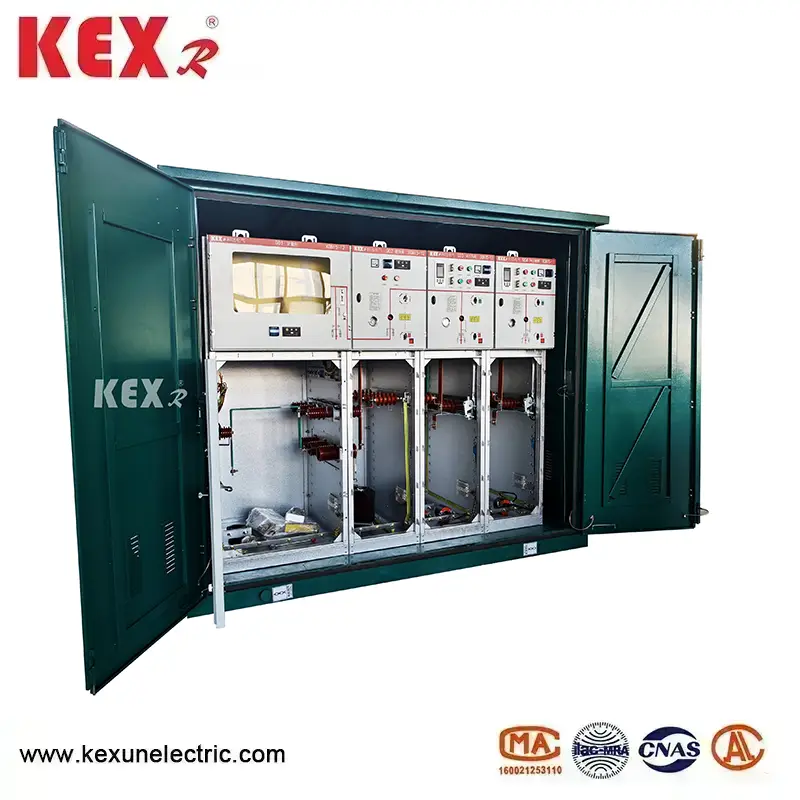

Armoire de l'unité principale en anneau SF6

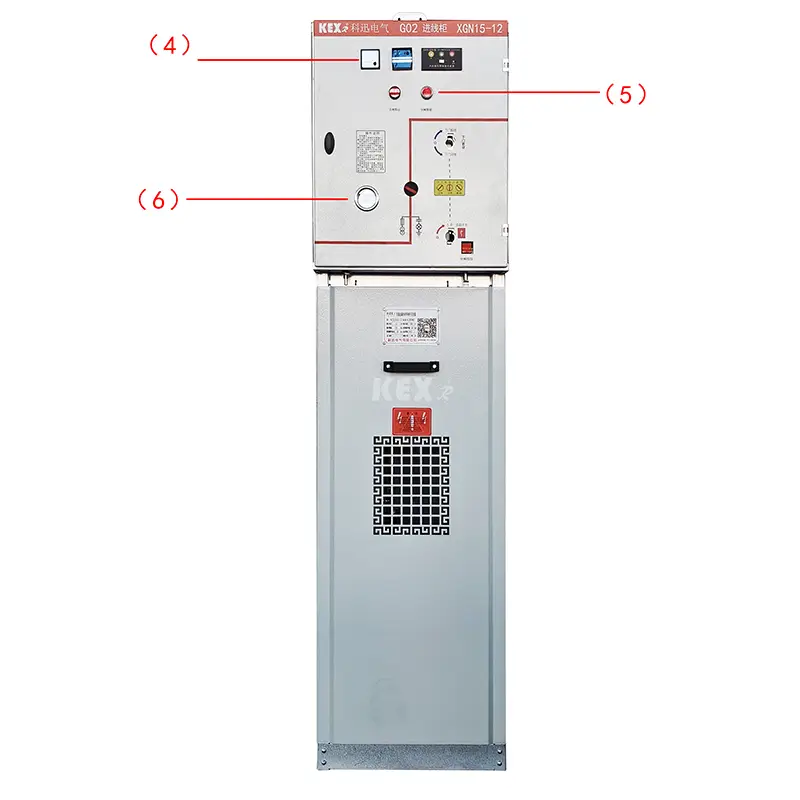

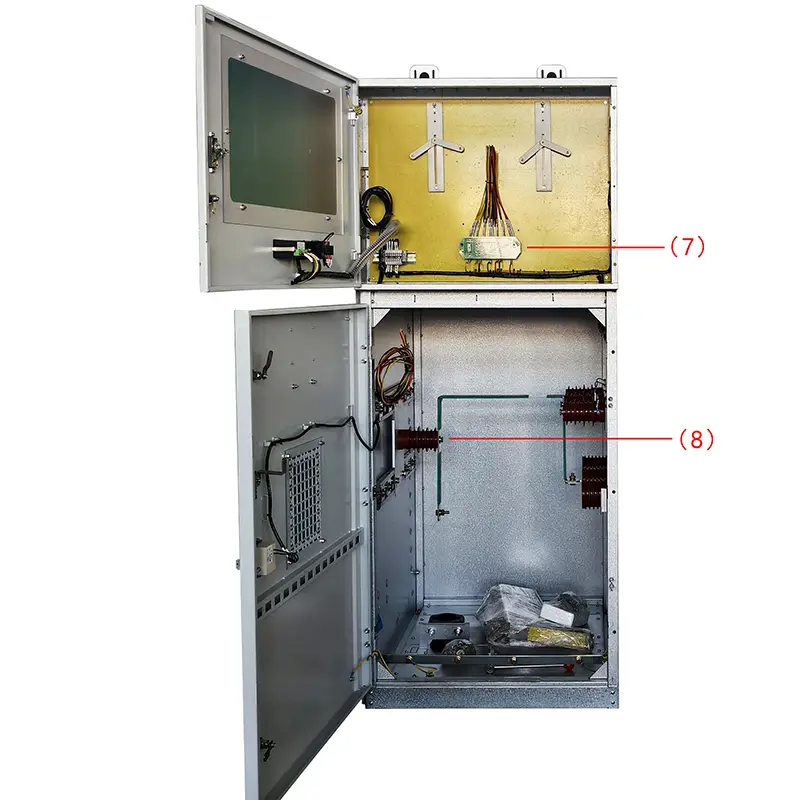

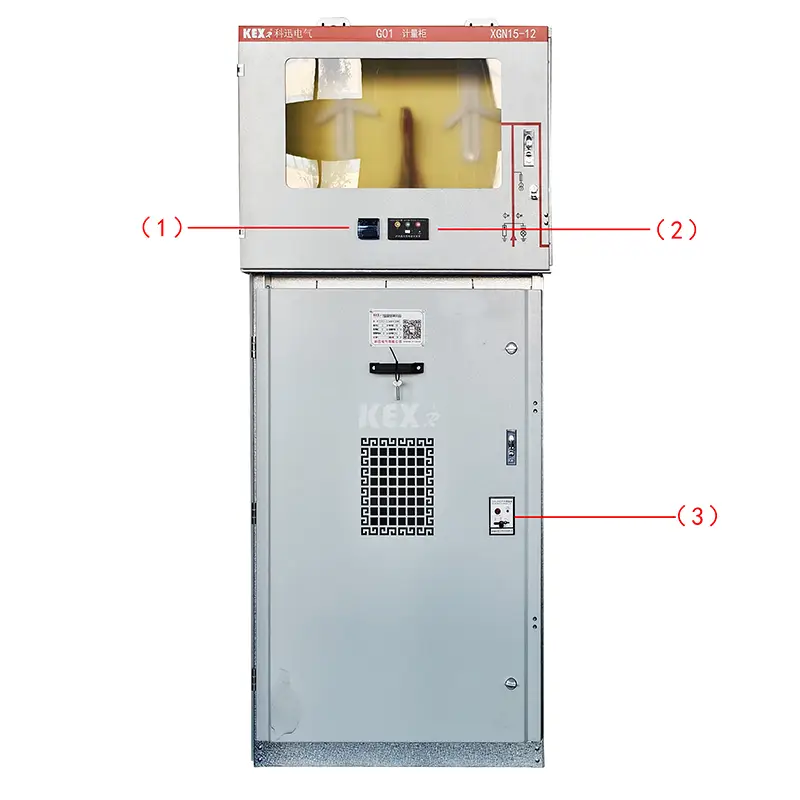

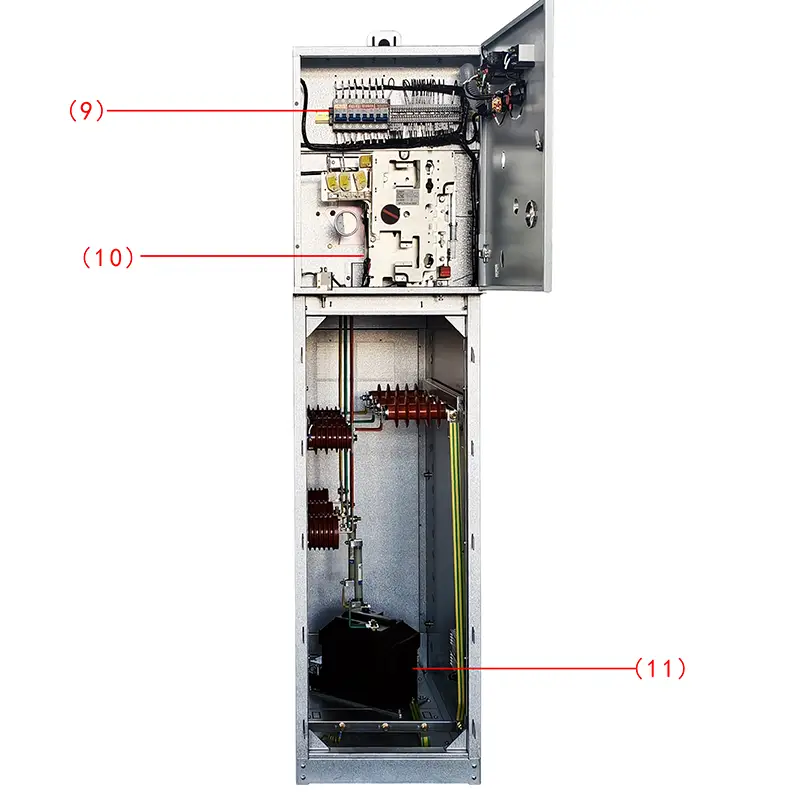

●Composants

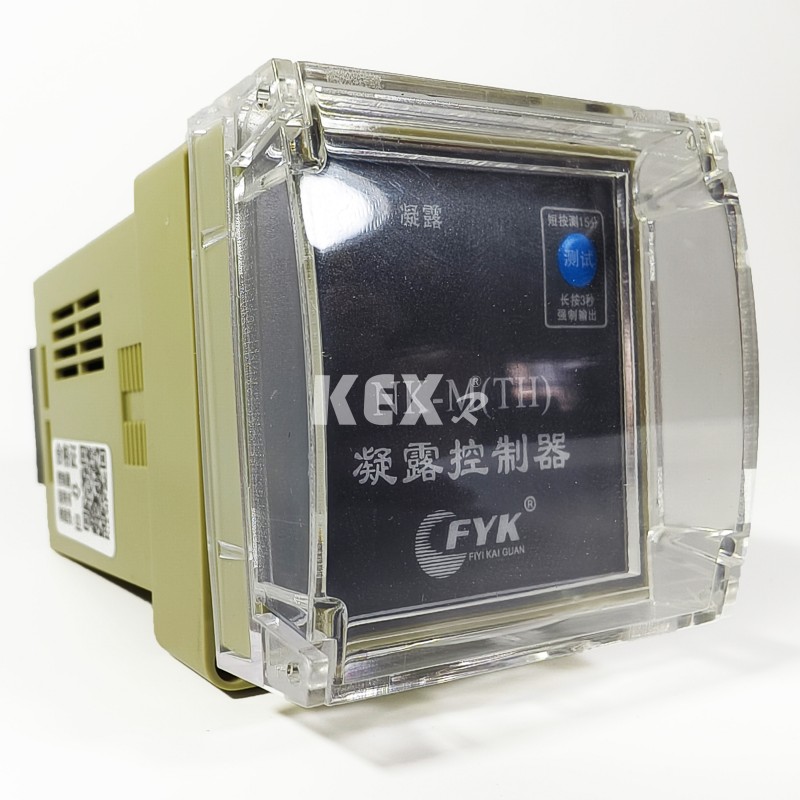

1. .Contrôleur de condensation

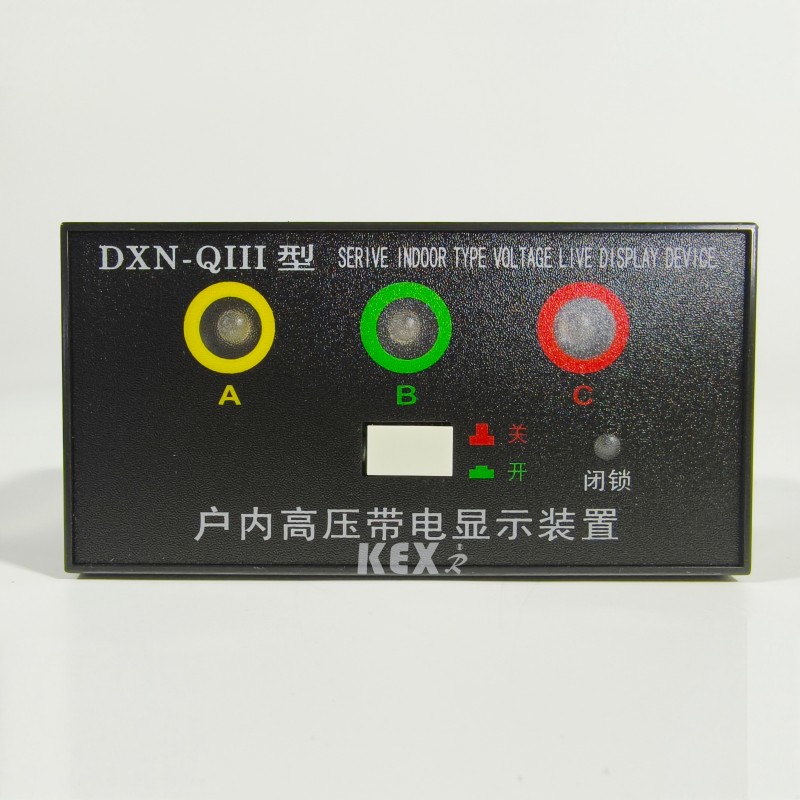

2. Affichage chargé

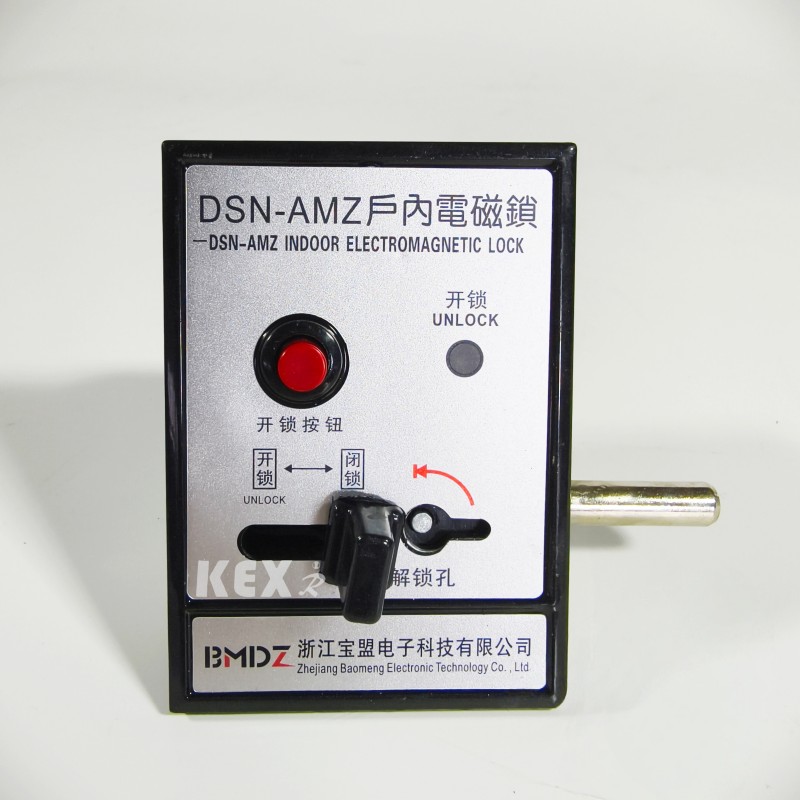

3. Serrure électromagnétique intérieure

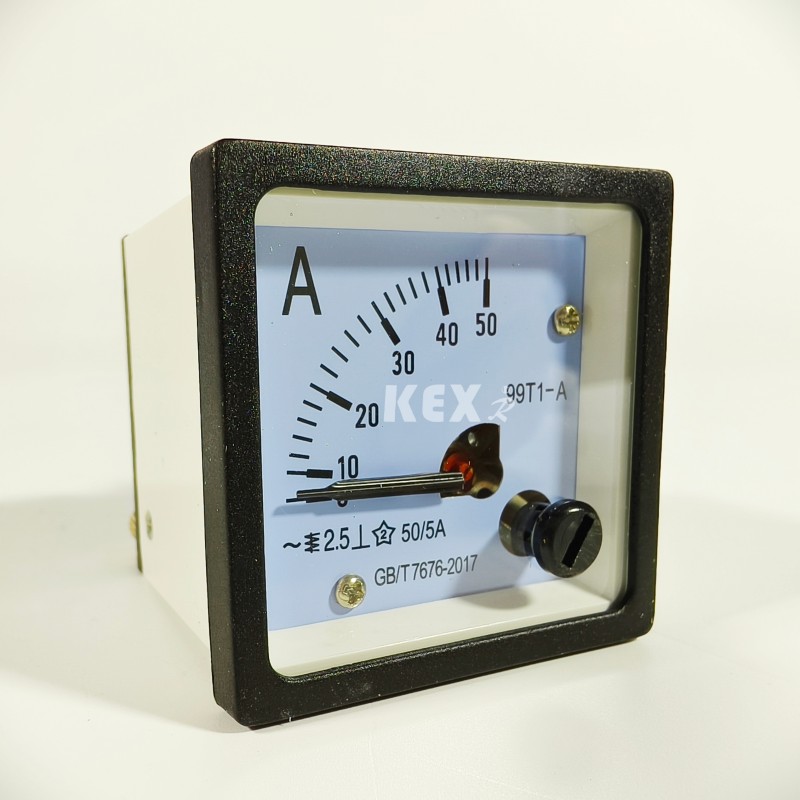

4. Ampèremètre

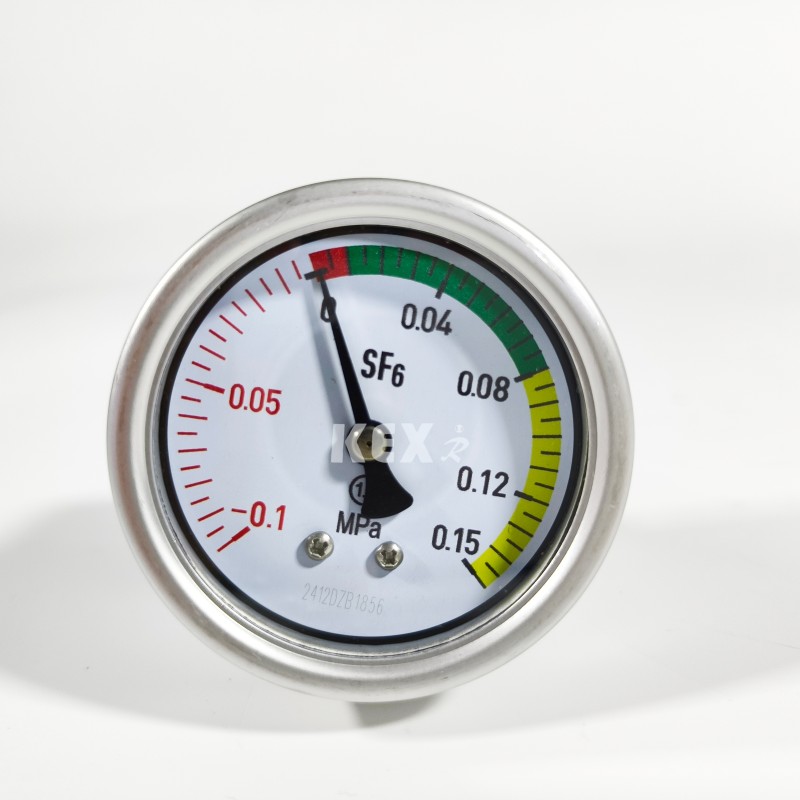

6.Baromètre

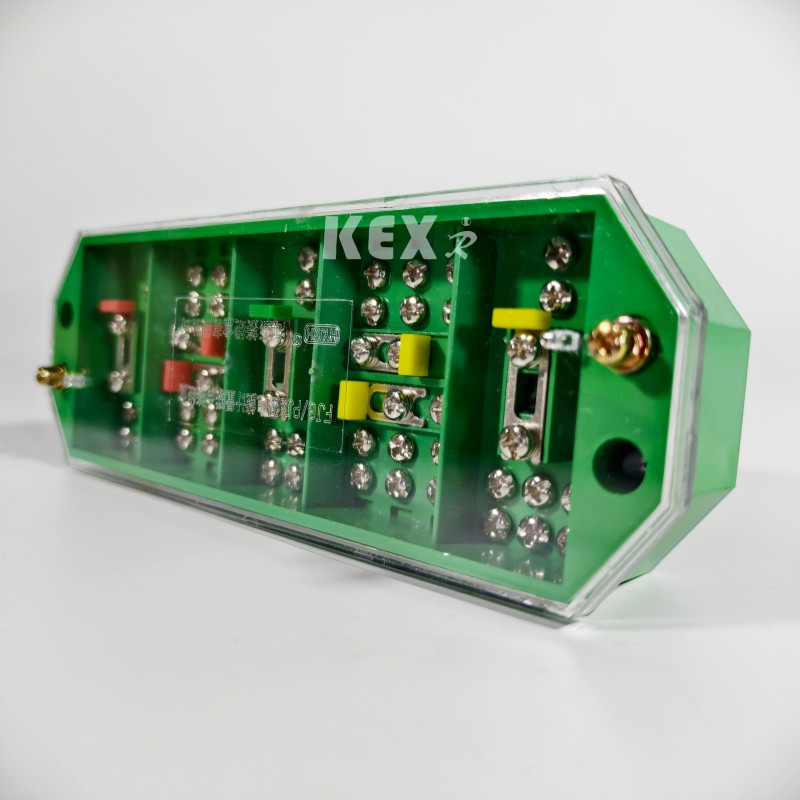

7. Connecteur électrique triphasé à 3 fils

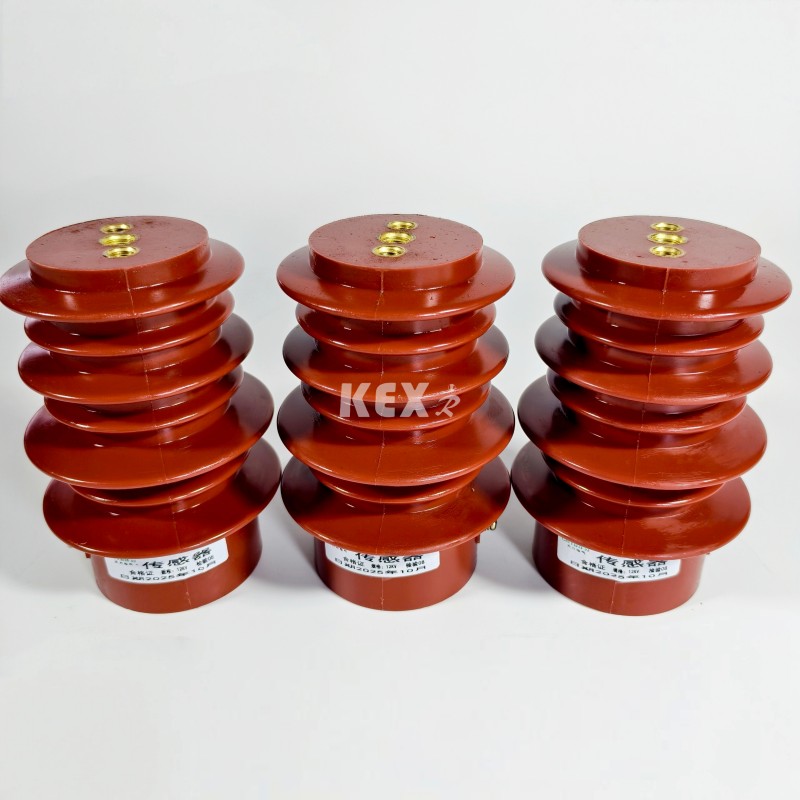

8.Émetteur

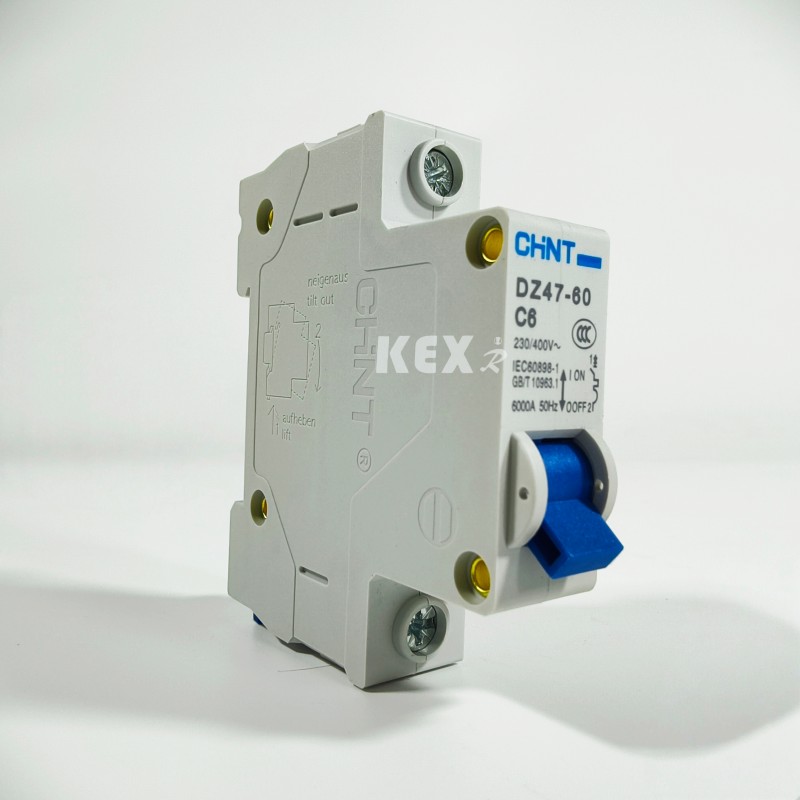

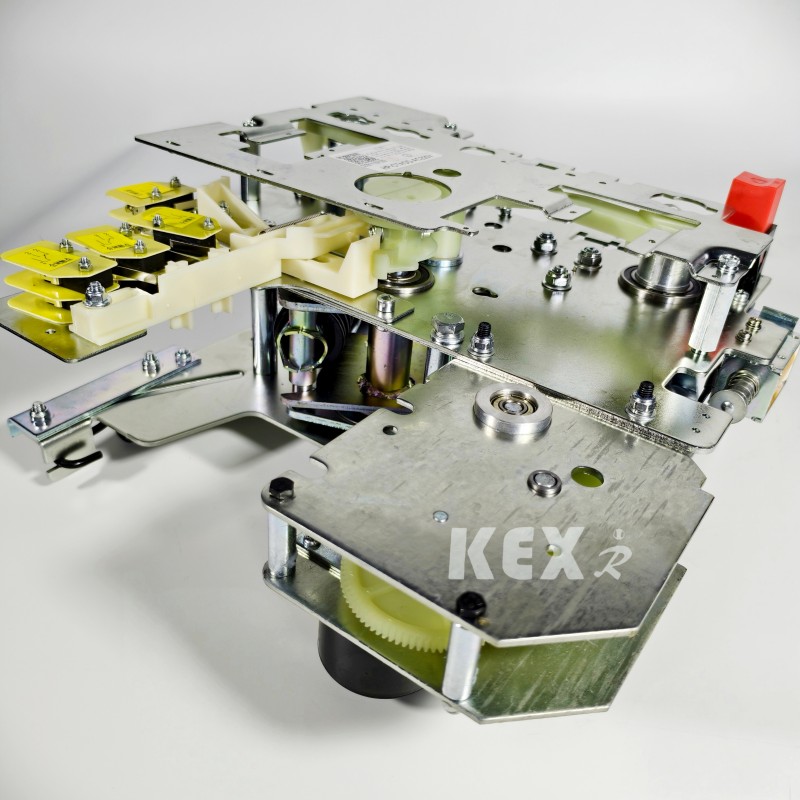

9. Mcb

10. Mécanisme de fonctionnement

11.VT

● Conditions d'utilisation

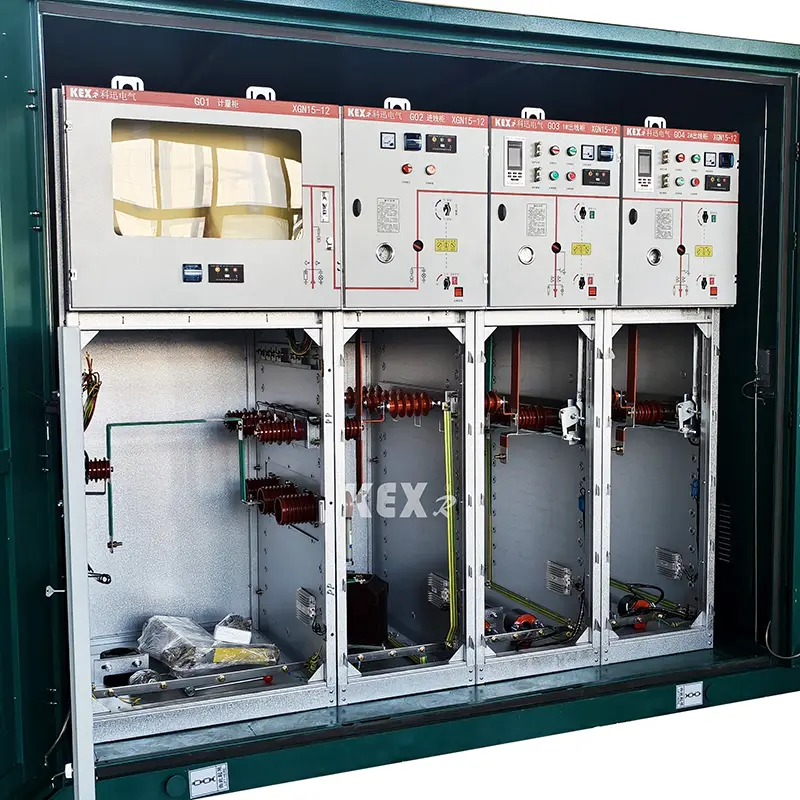

L'armoire d'unité principale modulaire à anneau SF6 de type XGN15-12 est une nouvelle génération d'appareillage de commutation compact et extensible sous boîtier métallique avec interrupteur à l'hexafluorure de soufre comme interrupteur principal et isolation de l'air pour l'ensemble de l'armoire. Il présente les caractéristiques d'une structure simple, d'un fonctionnement flexible, d'un verrouillage fiable et d'une installation pratique, et peut fournir des solutions techniques satisfaisantes pour diverses applications et différentes exigences des utilisateurs. Il adopte une technologie de détection et le dernier relais de protection, ainsi que des performances techniques avancées et un schéma d'assemblage léger et flexible, qui peuvent pleinement répondre aux besoins changeants du marché.

Les interrupteurs principaux de l'armoire de l'unité principale en anneau XGN15-12 SF6 adoptent respectivement FLN36 et FLN48, les interrupteurs de charge SF6 et le SFG d'origine ABB, et les disjoncteurs VD4/S, HD4/S et VS1 d'origine ABB peuvent également être équipés en fonction des besoins des utilisateurs.

● Environnement de travail

◆ Altitude≤1000m

◆ Température ambiante -25 ~ 40 ℃

◆L'humidité relative quotidienne moyenne ne dépasse pas 95 % ; L'humidité relative mensuelle moyenne ne dépasse pas 90 % ;

◆ Capacité sismique : 8 degrés ;

◆ Pas de vibrations ni d'impacts violents, ni d'endroits présentant des risques d'incendie, de corrosion chimique et d'explosion.

● Normes

L'armoire de l'unité principale modulaire en anneau SF6 XGN15-12 répond aux normes ci-dessous

CEI298 · CEI265 · CEICL29 · CEI694 · CEI420 · CEI56 · CEI529 · CEI932 ·GB3804 ·GB3906 ·GB11022

●Tableau des paramètres techniques de l'armoire de l'unité principale modulaire en anneau SF6 de type XGN15-12

● La structure de l'armoire de l'unité principale en anneau SF6 modulaire de type XGN15-12

◆Salle des jeux de barres : interrupteur de charge

Un interrupteur de charge à trois stations est installé dans la salle de commutation. La coque de l'interrupteur de charge est en résine époxy et remplie d'hexafluorure de soufre (SF6). Le gaz est un milieu isolant et le S6F peut être installé dans la salle de commutation selon les exigences du client. Densimètre de gaz ou densimètre de gaz avec contact d'alarme.

◆Salle des câbles : mécanisme de commande, mécanisme de verrouillage et salle de contrôle basse tension.

L'armoire de commande de charge dispose d'un grand espace pour les câbles, qui est principalement utilisé pour la connexion des câbles, de sorte que les câbles unipolaires ou tripolaires puissent être connectés par de simples têtes de câble non blindées, et en même temps, un parafoudre, un transformateur de courant, un interrupteur de mise à la terre inférieur et d'autres éléments peuvent être installés dans un espace suffisant. Selon la conception standard, la porte du placard est dotée d'une fenêtre d'observation et d'un dispositif de verrouillage de sécurité, et la plaque inférieure de la salle des câbles est équipée d'un couvercle d'étanchéité et d'un serre-câble avec un cadre de support de taille appropriée. La plaque inférieure et le cadre de la porte avant du local à câbles peuvent être retirés pour faciliter l'installation des câbles.

◆ Mécanisme de pétrissage, mécanisme de verrouillage et salle de contrôle basse pression

La chambre basse tension avec verrouillage joue en même temps le rôle de panneau de commande. La chambre basse tension est équipée d'un mécanisme de commande à ressort avec indicateur de position, d'un verrouillage mécanique et d'un dispositif, et peut également être équipée de contacts auxiliaires, d'une bobine de déclenchement, d'un mécanisme de déclenchement d'urgence, d'un affichage capacitif en direct, d'un verrouillage à clé et d'un dispositif de commande électrique. Dans le même temps, l'espace dans la chambre basse tension peut également être équipé d'un circuit de commande, d'un instrument de mesure et d'un relais de protection. L'armoire de 750 mm de large dispose de deux chambres basse tension identiques, qui peuvent être équipées de davantage d'accessoires. L'ensemble de l'armoire de commande XGN15 peut être divisé en deux parties, la partie supérieure de l'armoire comprend une salle de bus, un interrupteur de charge, un mécanisme de commande et une salle basse tension, qui est séparée de la salle des câbles inférieure. Par conséquent, l'équipement installé dans l'unité supérieure peut être révisé et reformé de manière sûre et pratique, et l'ensemble de l'unité supérieure peut être remplacé.

◆ Salle des jeux de barres

Le local jeu de barres est aménagé en partie haute de l’armoire. Dans la salle des bus, les bus principaux sont connectés entre eux et traversent toute la rangée d'appareillages.

● Les composants de base de l'armoire d'unité principale modulaire en anneau SF6 de type XGN15-12

▶ L'interrupteur de charge FLN36 de type SF6 est développé et produit pour l'entreprise en introduisant une technologie étrangère et selon les exigences du système électrique national, il a trois états de fonctionnement : fermeture, ouverture et mise à la terre.

▶ Les contacts dynamiques et statiques de l'interrupteur de charge sont placés dans la coque en résine époxy moulée sous pression avec une structure renforcée, le gaz SF6 est utilisé comme moyen d'extinction d'arc et la pression de l'air est de 14 bars. Chaque interrupteur de charge est scellé et ne nécessite aucun entretien, et le baromètre peut être sélectionné séparément. La méthode d'installation de l'interrupteur de charge consiste à placer une cloison en acier entre la salle des câbles et la salle des bus et à l'installer horizontalement pour répondre aux exigences de sécurité les plus strictes en matière d'exploitation et de maintenance. Si un arc se produit à l'intérieur, il y a un point faible structurel à l'arrière de la coque de l'interrupteur de charge, qui sera emporté par les eaux, puis la vanne de décharge d'arc sur l'armoire sera emportée par les eaux pour guider le flux d'air en surpression à l'extérieur de l'armoire.

▶ L'interrupteur de charge SF6 dispose de deux mécanismes de fonctionnement : mécanisme de fonctionnement à ressort unique (type K) et mécanisme de fonctionnement à double ressort (type A), le mécanisme électrique peut être ajouté aux deux types de mécanismes de fonctionnement ci-dessus pour réaliser une commande électrique à distance.

●Schémas à choisir

□Exemple de schéma 1

◆Configuration et caractéristiques standard

▶Autobus 630A

▶Interrupteur de charge : FLN36-12D/T630-20

▶Interrupteur de charge à trois stations (fermeture, isolation, mise à la terre) ou interrupteur à deux stations (fermeture, isolation)

▶Des fenêtres visuelles sont installées du côté commande du commutateur.

▶ L'interrupteur principal et l'interrupteur de mise à la terre sont actionnés par deux trous de commande séparés et l'un l'autre est autobloquant.

▶Indication de position de l'interrupteur de charge et de l'interrupteur de mise à la terre

▶Corps de commutateur avec indicateur de tension capacitif

▶Manomètre de gaz SF6 avec relais de densité

▶Interrupteur de mise à la terre s'enclenchant avec le panneau avant de la salle des câbles

◆ Configuration et fonctionnalités facultatives

▶Extension de bus réservée

▶ Moteur de commutation de charge : AC220 V/110 V DC220 V/110 V/48 V.

▶Indicateur de court-circuit et de défaut de mise à la terre

▶ Dispositif de protection contre la foudre (type de distribution, type de centrale électrique, type de déverrouillage)

▶Mesure CT et compteur

▶Transformateur de tension PT pour l'alimentation en fonctionnement

▶ Fermeture de mise à la terre sous tension AC 110 V/220 V de la ligne d'entrée (interrupteur de mise à la terre et porte inférieure de fermeture de mise à la terre fermée lorsque le câble inférieur est sous tension)

▶Contact auxiliaire : interrupteur principal 4NO+4NC, interrupteur de mise à la terre 2NO+2NC.

□Exemple de schéma 2

◆ Configuration et caractéristiques standard·

▶Jeu de barres principal 630A

▶Interrupteur de charge : FLN36-12D/T100-50

▶Interrupteur de charge à trois stations (fermeture, isolation et mise à la terre)

▶Interrupteur de charge à trois stations, tête de fusible et interrupteur de mise à la terre de l'extrémité du fusible

▶Pour liaison mécanique

▶Indication de déclenchement du fusible et transmission du signal à distance

▶Une fenêtre visuelle est installée du côté commande de l'interrupteur.

▶ L'interrupteur principal et l'interrupteur de mise à la terre sont actionnés par deux trous de commande séparés et l'un l'autre est autobloquant.

▶Indication de position de l'interrupteur de charge et de l'interrupteur de mise à la terre

▶Corps de commutateur avec indicateur de tension capacitif

▶Manomètre de gaz SF6 avec relais de densité

▶Interrupteur de mise à la terre s'enclenchant avec le panneau avant de la salle des câbles

◆ Configuration et fonctionnalités facultatives

▶Extension de bus réservée

▶ Moteur de commutation de charge : AC220 V/110 V DC220 V/110 V/48 V.

▶Indicateur de défaut court et mis à la terre

▶Mesure CT et compteur

▶ Déclenchement en cas de perte de tension AC220V

▶ Sectionneur de surintensité : GL25/5

▶ Contacts auxiliaires : interrupteur principal 4NO+4NC interrupteur de mise à la terre 2NO+NC

▶ Bobine de déclenchement : AC220V/110V DC220V/110V/48V

▶Fusible Fusible (signal de défaut) : 1NO

▶Manomètre avec signal : 1NO

□Exemple de schéma 3

Numéro de programme principal D07

◆Configuration et caractéristiques standard

▶Deux transformateurs de courant LZZBJ9

▶Deux transformateurs de tension JDZ

▶Protéger le fusible PT

▶ Verrouillage de la face avant de la salle de câbles

◆Configuration et fonctionnalités facultatives

▶Voltmètre avec interrupteur

▶Un ampèremètre avec interrupteur

▶3 CT, 3 PT

▶Indicateur de tension capacitif indiquant l'armoire d'appareillage sous tension

▶Watt-heure mètre

▶Contrôle négatif
