Unité principale modulaire

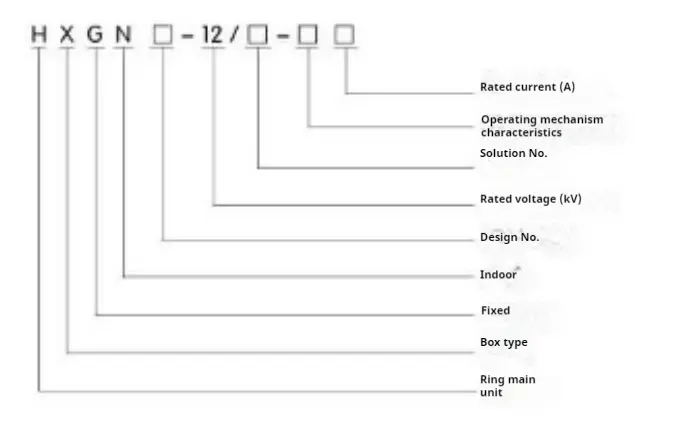

○ Signification du modèle

○ Utilisations principales et étendue de l'application de l'unité principale du cycle modulaire de type HXGH-12

L'unité principale de l'anneau modulaire convient aux ensembles complets intérieurs de courant alternatif triphasé de 3,6 à 12 kV avec une section de bus unique à 50 Hz, qui est utilisé pour recevoir et distribuer de l'énergie électrique, et a les fonctions de contrôle, de protection et de surveillance du circuit. Il peut être appliqué à divers types de centrales électriques, de sous-stations, d'entreprises industrielles et d'exploitation minière, d'immeubles de grande hauteur et d'autres endroits, et peut également être combiné avec des armoires de réseau d'anneau à utiliser dans les stations de commutation.

○ Structure principale et caractéristiques de l'unité principale du cycle modulaire de type HXGH-12

▶ L'unité principale de l'anneau modulaire est soudée avec de l'acier à angle de haute qualité.

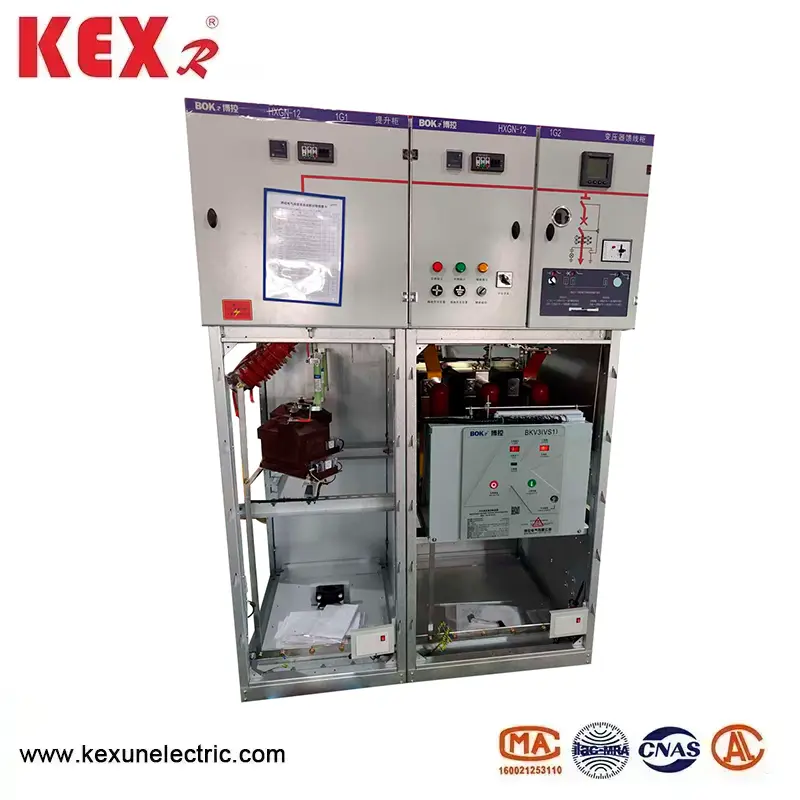

▶ La salle des disjoncteurs est située dans la partie moyenne (inférieure) de l'armoire, ce qui est pratique pour l'installation, le débogage et l'entretien. La norme est équipée de disjoncteur Zn63aivs1-12), et il existe un canal de libération de pression pour assurer la sécurité personnelle.

▶ Le déconnecteur rotatif avancé et fiable peut être utilisé pour entrer en toute sécurité dans la salle du disjoncteur pour l'entretien lorsque le bus principal est facturé. Le déconnecteur rotatif avancé et fiable peut entrer en toute sécurité dans la salle du disjoncteur pour la maintenance lorsque le bus principal est électrifié.

▶ Le niveau de protection de l'unité principale de l'anneau modulaire est IP2X.

▶ équipé d'un dispositif de verrouillage mécanique obligatoire fiable et entièrement fonctionnel, qui peut répondre aux exigences de "cinq précautions" simplement et efficacement.

▶ Ayez un système de mise à la terre coupable.

▶ La porte est équipée d'une fenêtre d'observation, qui peut clairement observer l'état de travail des composants de l'armoire.

▶ Le mécanisme de fonctionnement est verrouillé par une serrure mécanique plus fiable que XGN66-12.

▶ Les câbles entrants et sortants sont inférieurs à celle de l'avant du fond de l'armoire, ce qui est pratique pour les utilisateurs.

○ Utilisation des conditions environnementales de l'unité principale du cycle modulaire de type HXGH-12

1. La limite supérieure de la température ambiante est de + 40 ℃ et la limite inférieure est de -10 ℃;

2. L'altitude de l'unité principale de l'anneau modulaire doit être inférieure à 1000 m;

3. La valeur moyenne quotidienne de l'humidité relative de l'air ne dépasse pas 95% et la valeur moyenne mensuelle ne dépasse pas 90%; La valeur moyenne quotidienne de la vapeur d'eau n'est pas supérieure à 2,2x10-3MPA, et la valeur moyenne mensuelle est de 1,8x10-3MPA;

● Paramètre technique principal du HXGN □ -12 TYPE MODULAR RING MAIN UNIT
