Appareillage de commutation haute tension

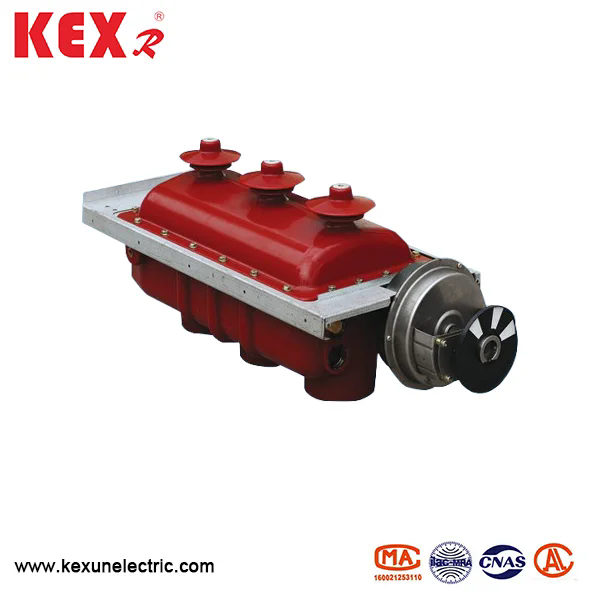

● Caractéristiques principales de KXRM 6-12 Type à haute tension Appareillage

▶ Niveau de tension: 6 ~ 12kV (adapté au système de distribution de tension moyenne).

▶ Type de structure: conception modulaire fermée en métal, généralement en utilisant une technologie d'isolation SF6 ou d'arc sous vide.

▶ Scénario d'application: Réseau de distribution urbain Réseau de ring Network Alimentation Alimentation Distribution de puissance dans les parcs industriels et les communautés Prise de sous-station et station de commutation

▶ Fonctions principales: interrupteur de chargement (avec protection contre le fusible)

Unité de disjoncteur (facultatif)

L'entrée du câble et la sortie, la mesure, la surveillance et d'autres modules fonctionnels peuvent être sélectionnés.

● KXRM 6-12 Type d'appareil de commutation à haute tension à l'aide des conditions

L'appareillage de commutation à haute tension convient à divers environnements tels que des températures élevées et basse (+ 40 ℃ ~ -40 ℃), de l'humidité, de la poussière, de la pollution du sel, des mines et une haute altitude (L000). L'immersion à court terme dans l'eau dans les 24 heures n'affecte pas l'utilisation.

Remarque: si l'altitude est plus élevée, veuillez indiquer l'altitude spécifique à KEXR

● Normes

L'appareillage de commutation haute tension répond aux normes

◆ Normes internationales

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, etc.

◆ Normes chinoises

GB3804, GB3906, GB11022, etc.

● Paramètres techniques de l'appareil de commutation à haute tension

Chaque module de l'appareil de commutation à haute tension KXRM6 a la configuration suivante

1.D Configuration de l'armoire Voir "Module de connexion du câble sans couteau de mise à la terre" pour la configuration et les caractéristiques standard.

2. Configuration de l'armoire C Voir "Module de commutateur de charge" pour la configuration et les caractéristiques standard. 3. Configuration de l'armoire F Voir "Module de commutateur à vide" pour la configuration et les caractéristiques standard.

La combinaison standard KX-RM6 fournit également les configurations suivantes

1. Indicateur de tension capacitive de la bague entrante

2. Chaque chambre à air est équipée d'un manomètre pour surveiller la densité SF6.

3. Soulever la patte

4. Poignée de fonctionnement

● Tableau de comparaison de fusibles et de transformateurs
