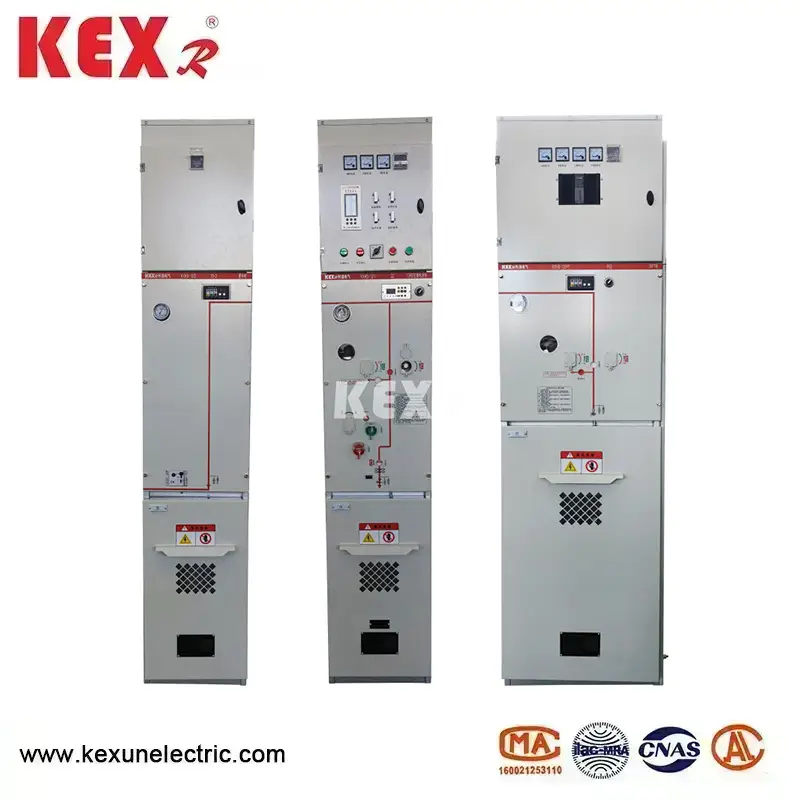

Le gaz favorable à l'environnement isole le Cabinet de mécanisme de commutation
L'armoire de commutation à isolation gazeuse respectueuse de l'environnement produite par l'usine chinoise Kexun Electric Co., Ltd présente les caractéristiques d'une structure simple, d'un fonctionnement flexible, d'un verrouillage fiable et d'une installation pratique, et est particulièrement adaptée à la distribution d'énergie dans les zones résidentielles urbaines, les petites sous-stations secondaires, les stations de commutation, les boîtes de dérivation de câbles, les sous-stations de type boîte, les entreprises industrielles et minières, les centres commerciaux, les aéroports, les métros, la production d'énergie éolienne, les hôpitaux, les stades, les chemins de fer, les tunnels et autres lieux.
Modèle : KXHB-12
Marque:KEXR
Modèle : KXHB-12
Marque:KEXR

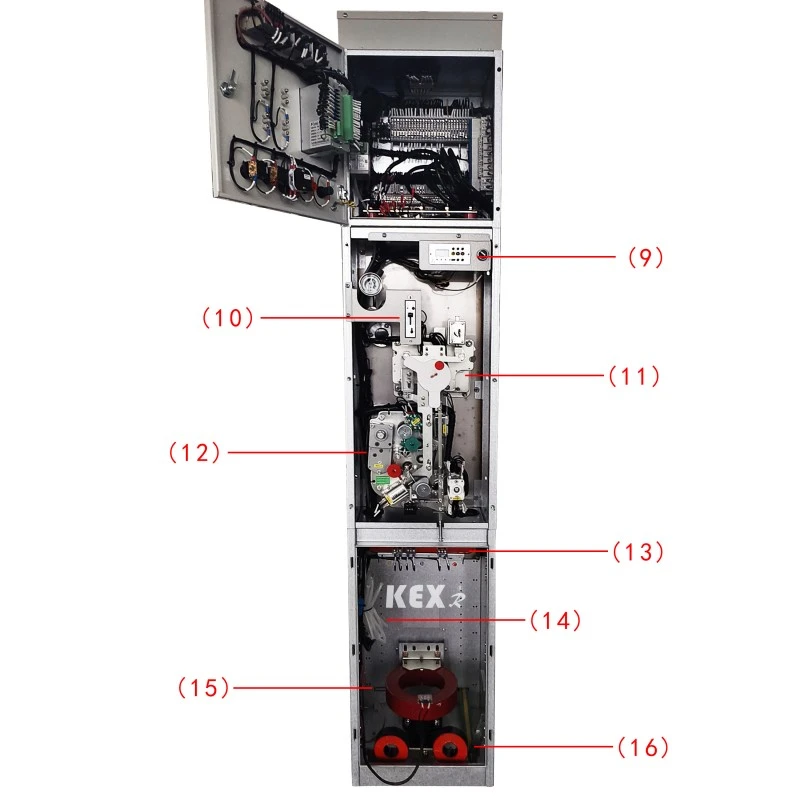

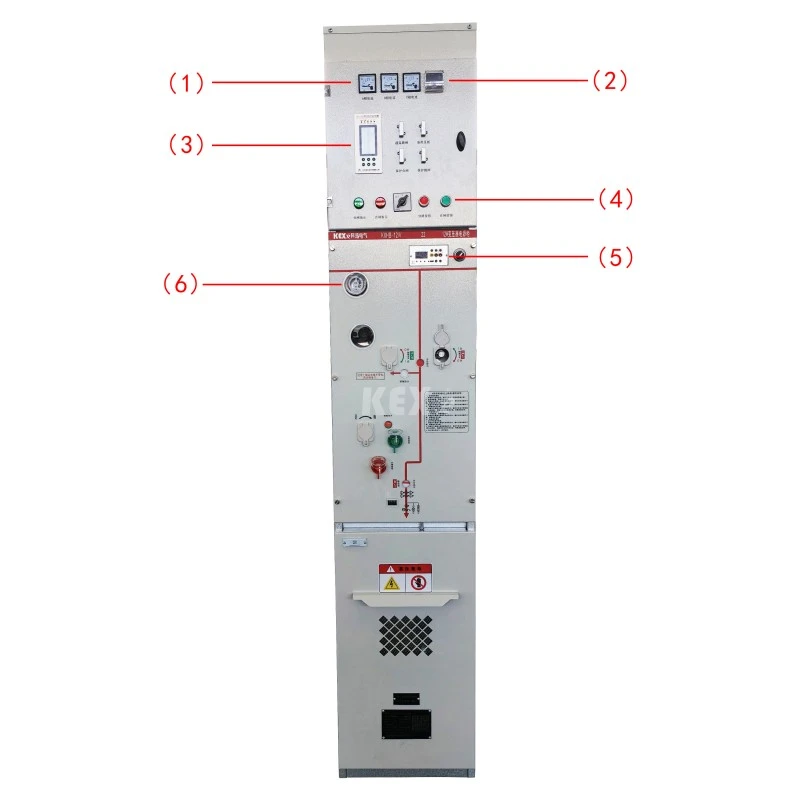

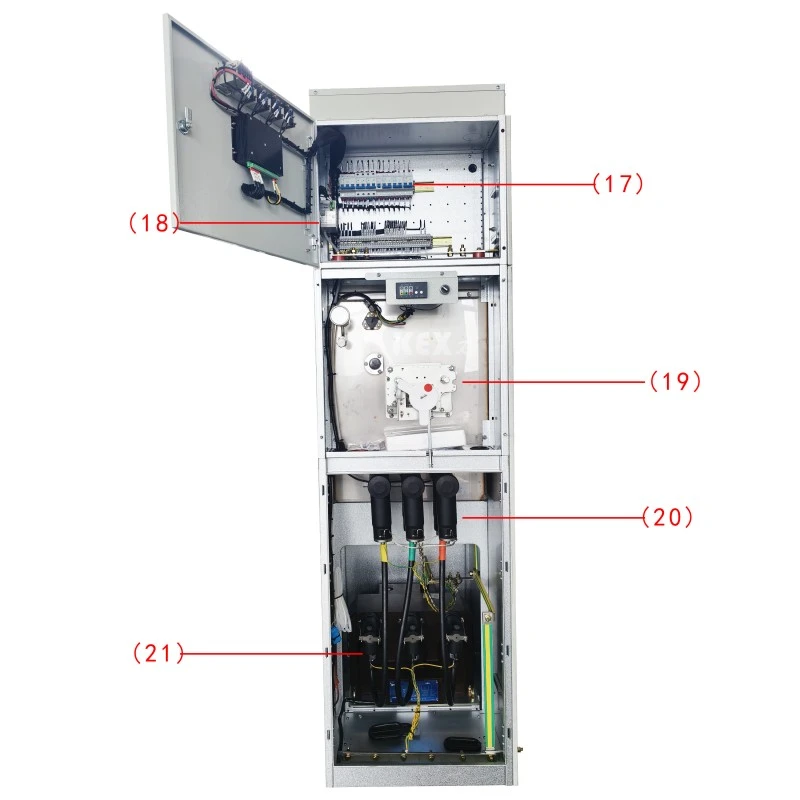

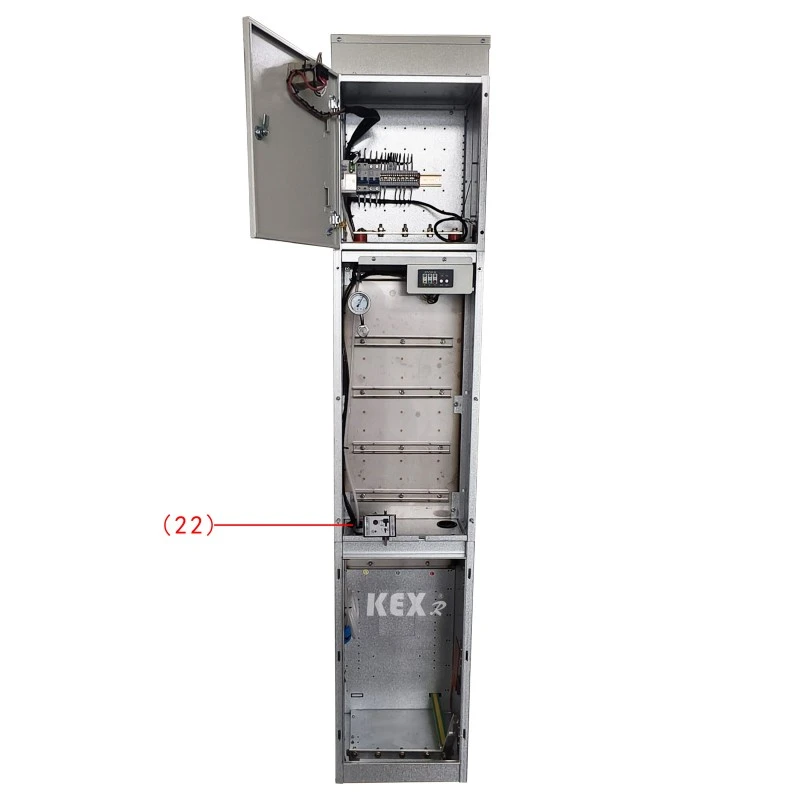

●Composants

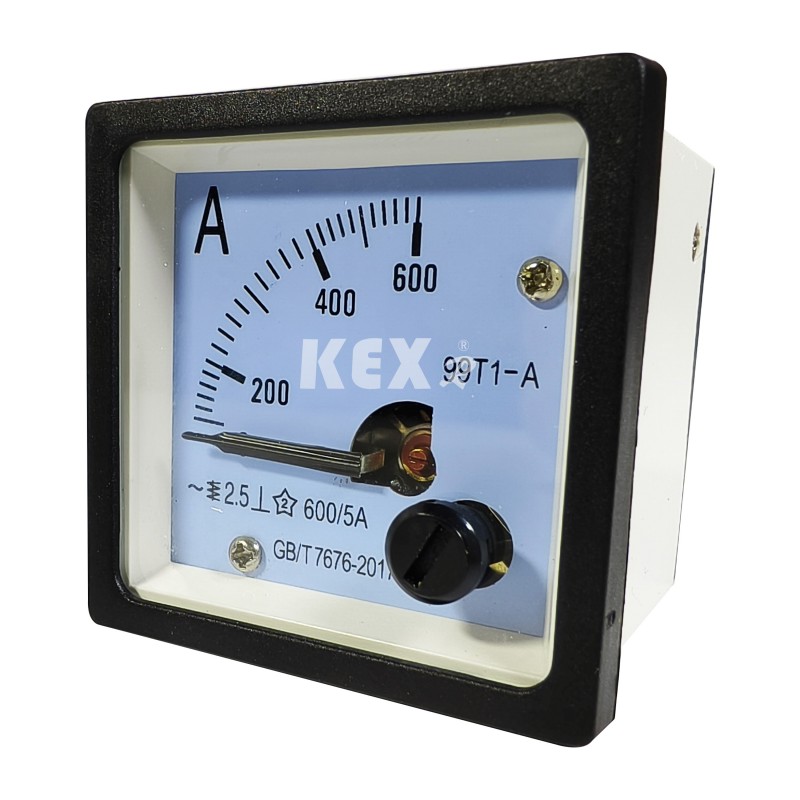

1.Ampèremètre

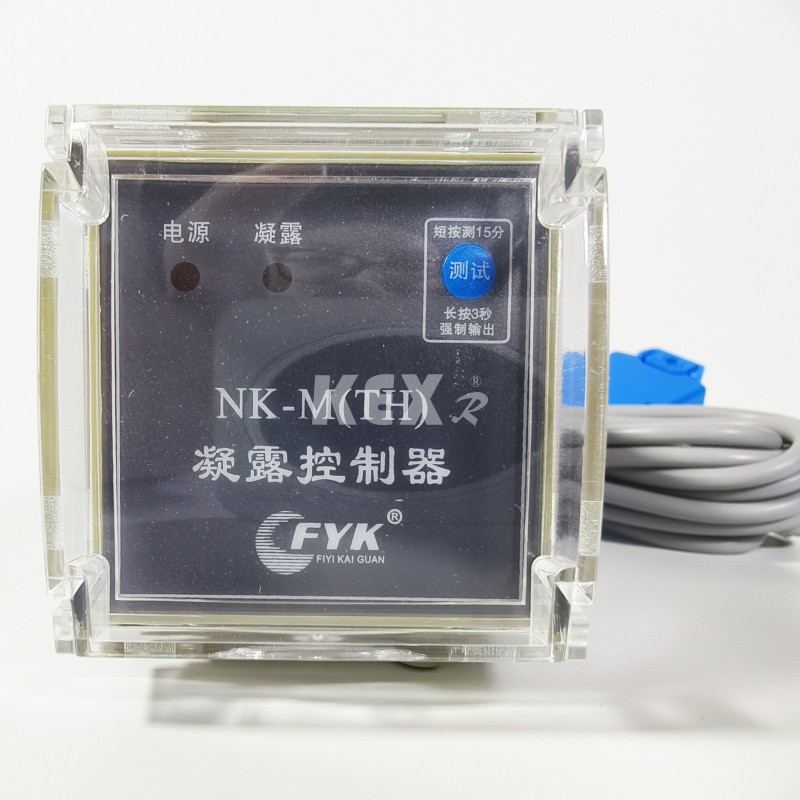

2. Contrôleur de condensation

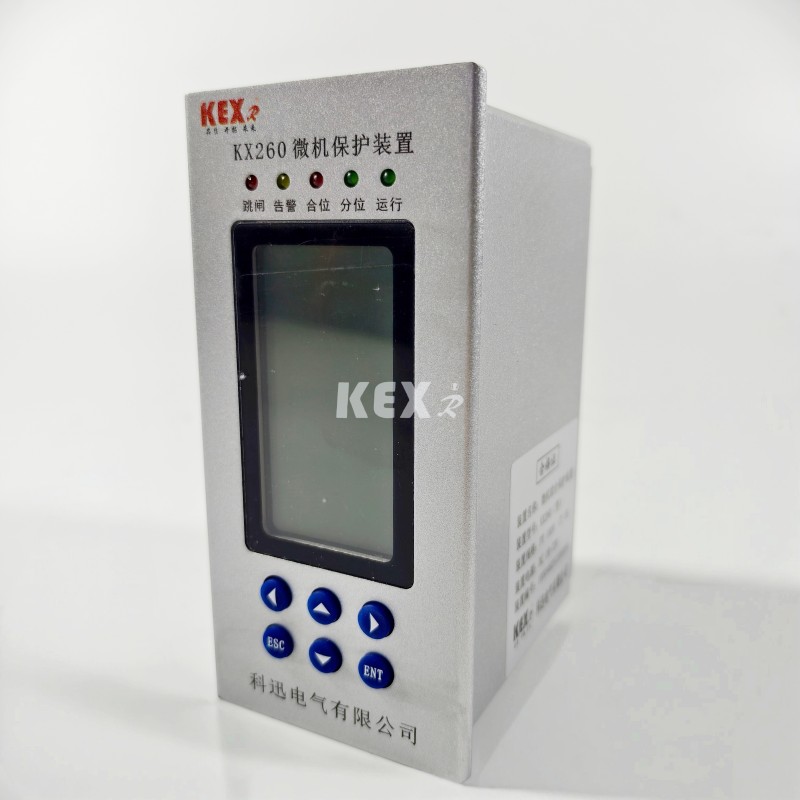

3. Dispositif de protection du micro-ordinateur

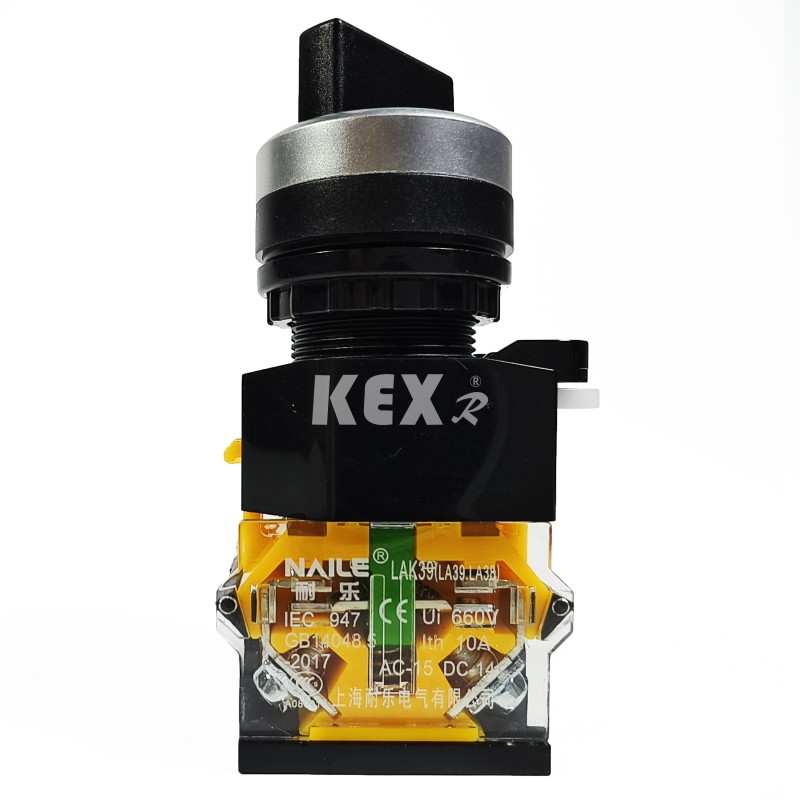

4. Bouton

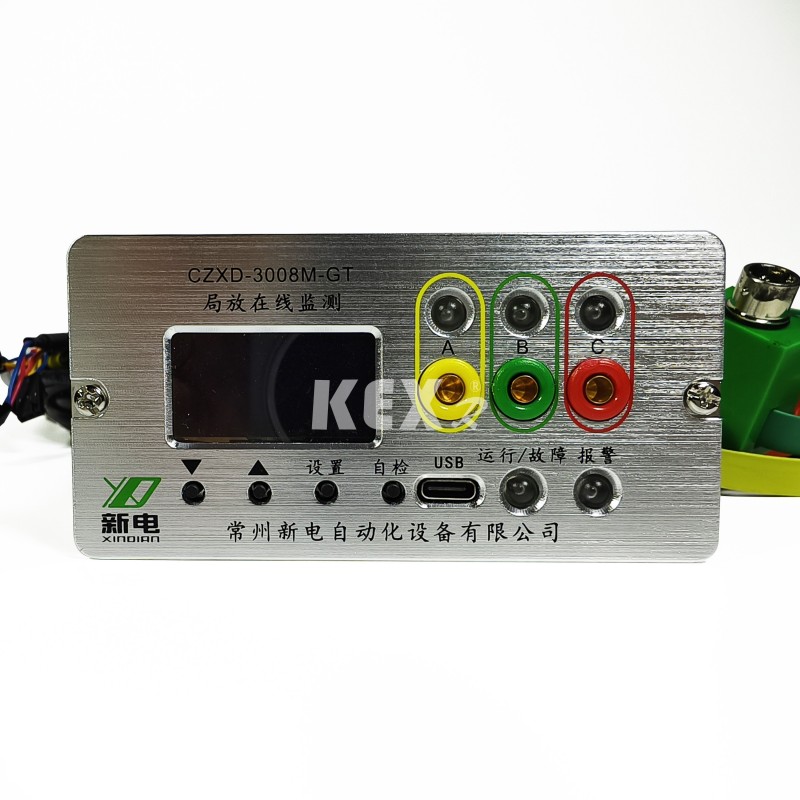

5.Détecteur de décharge partielle

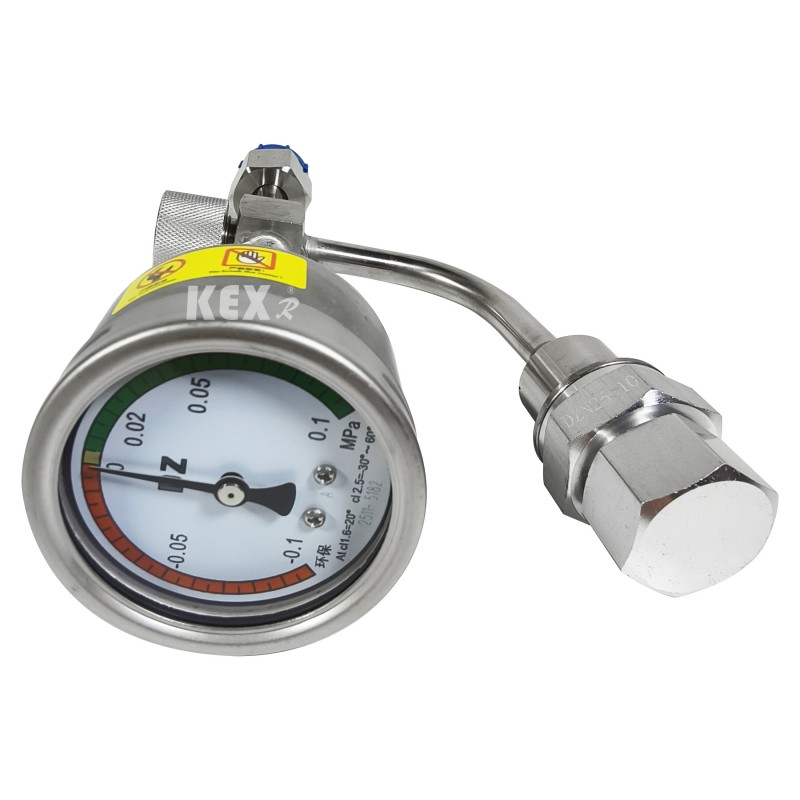

6.Baromètre

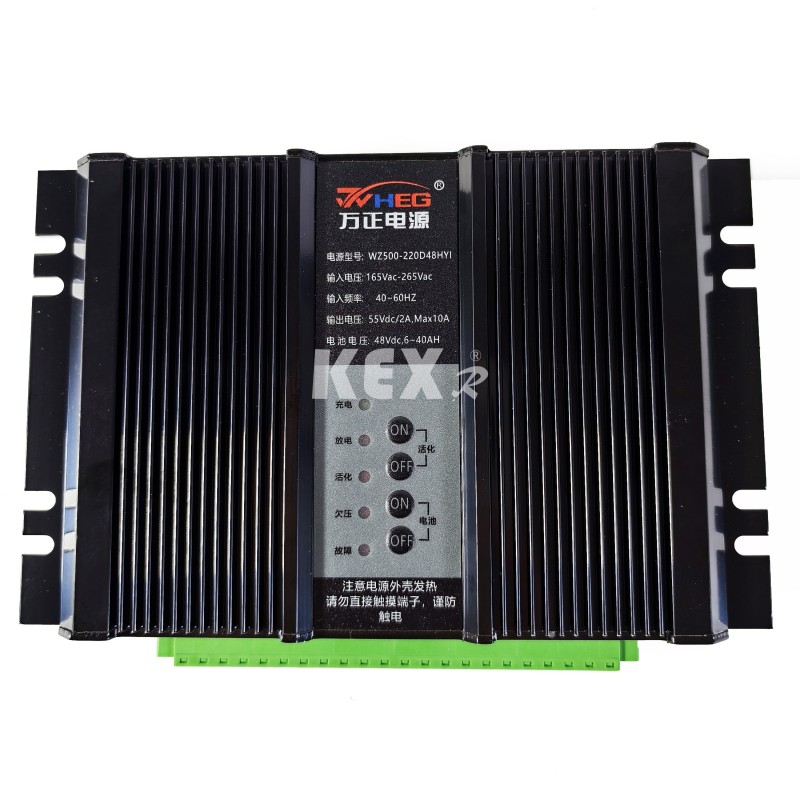

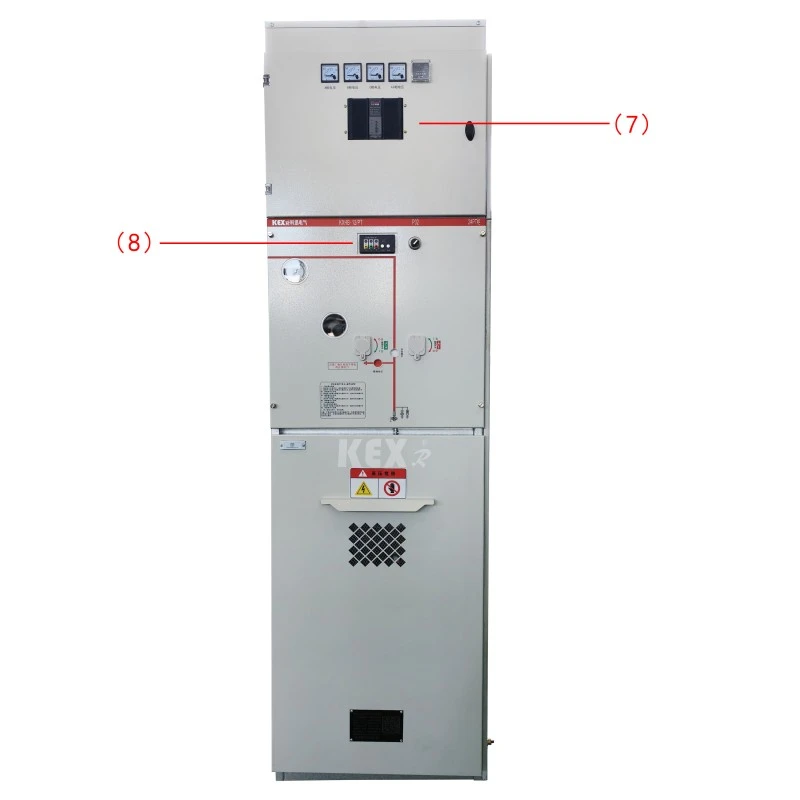

7. Alimentation

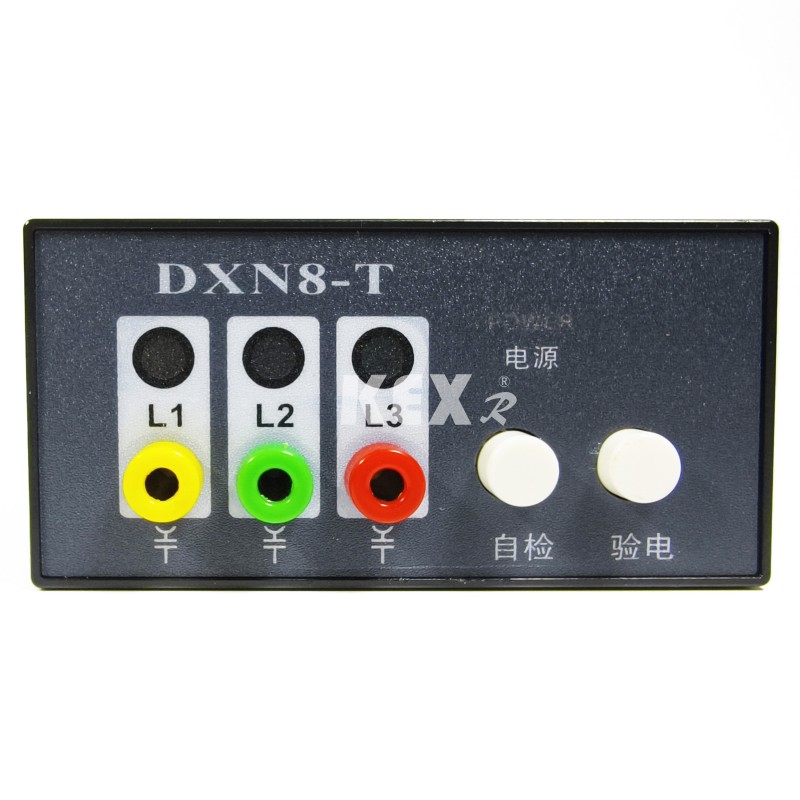

8. Affichage chargé

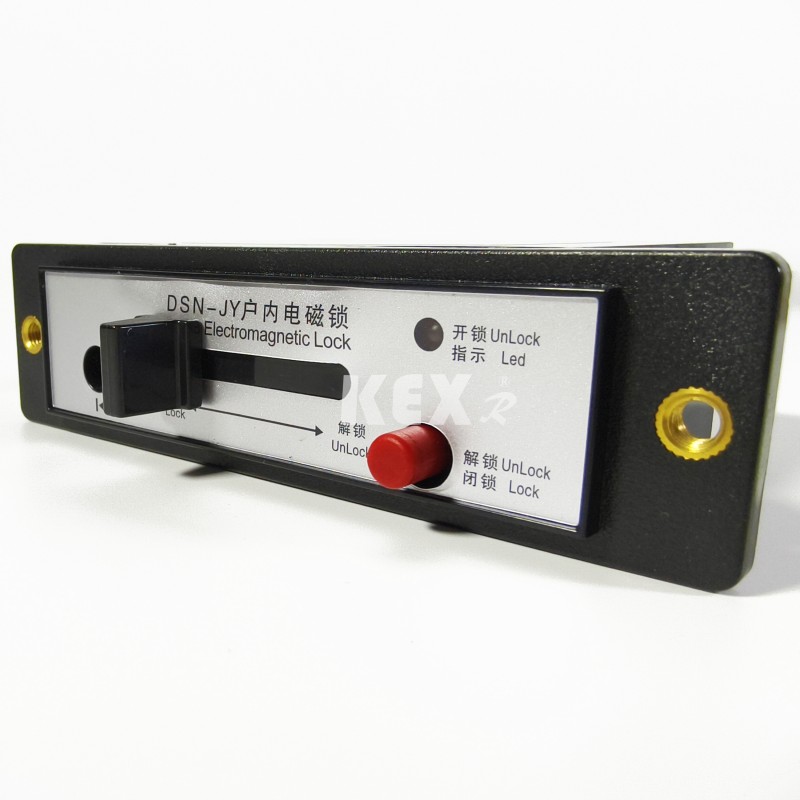

10. Serrure électromagnétique

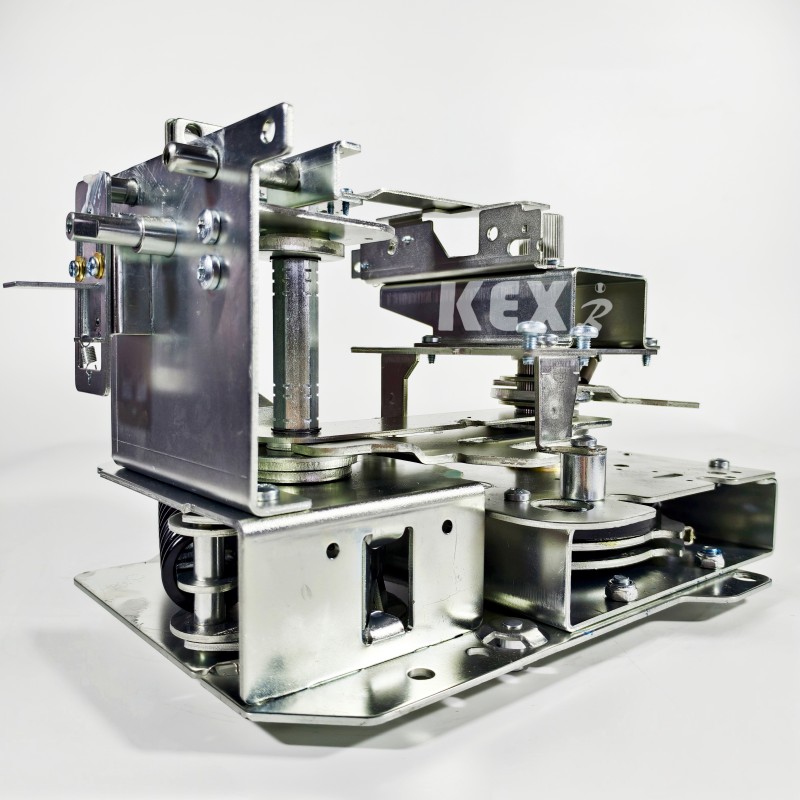

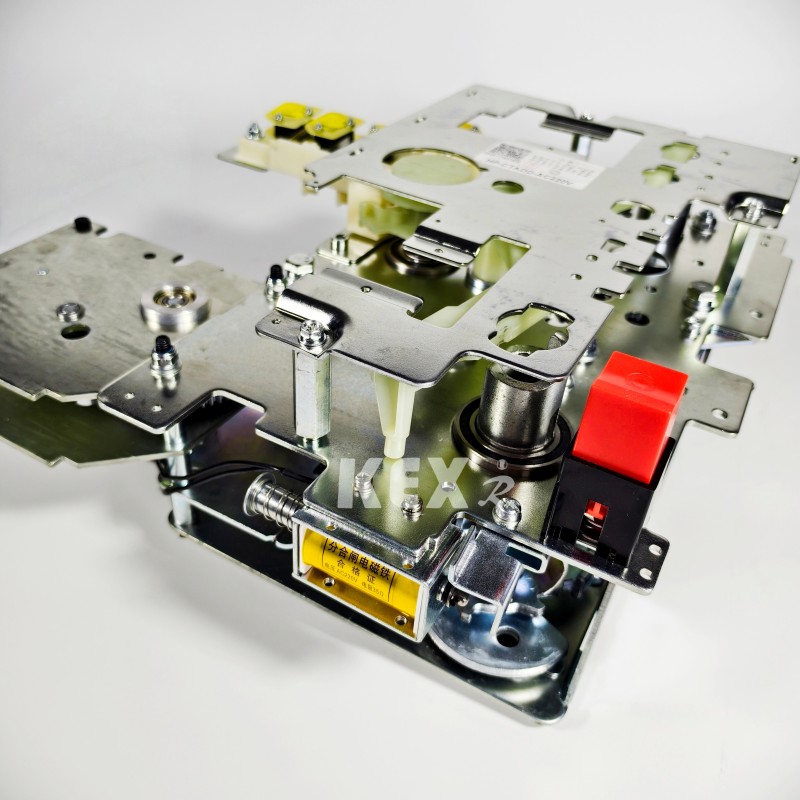

11. Mécanisme de commande manuel
12. Mécanisme de commande électrique

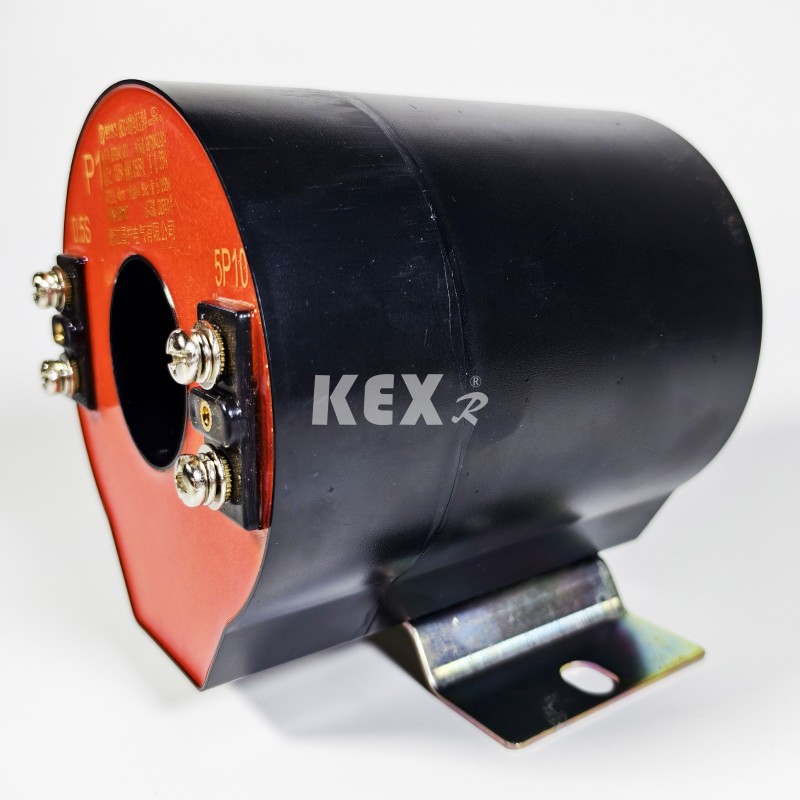

16. CT

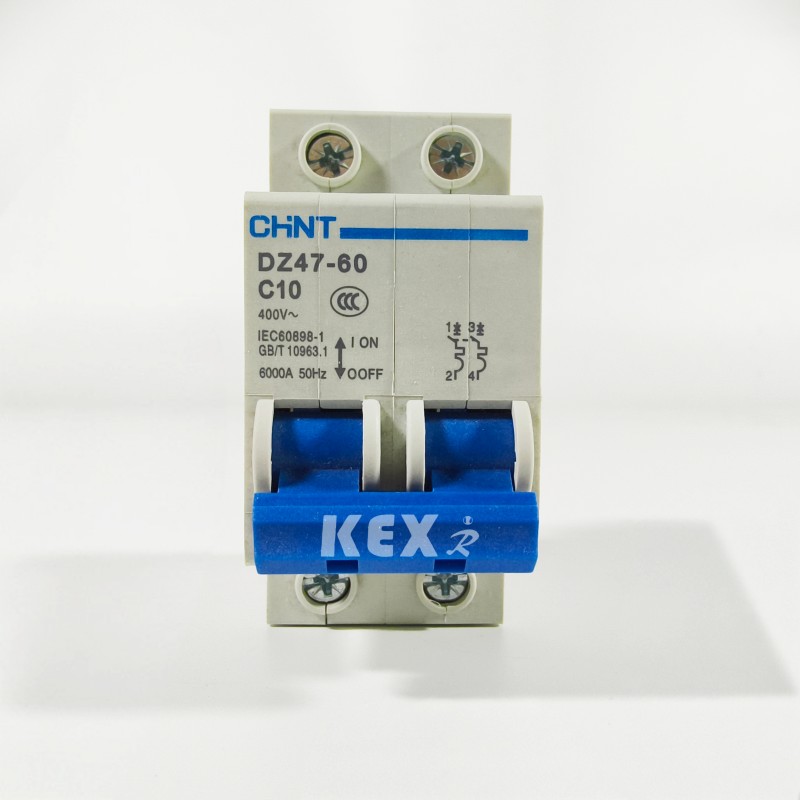

17.MCB

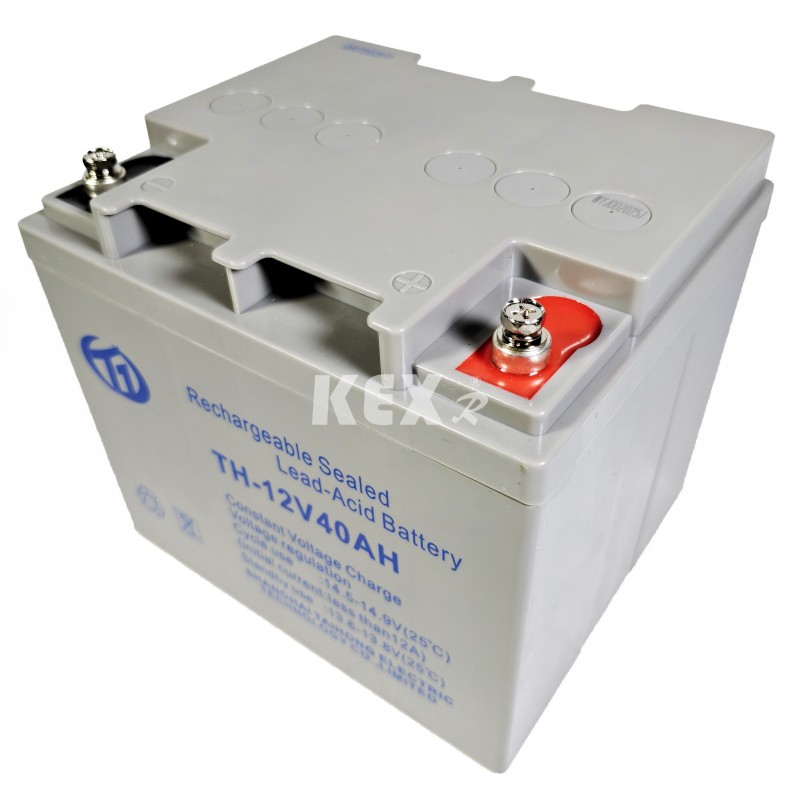

18. batterie de stockage

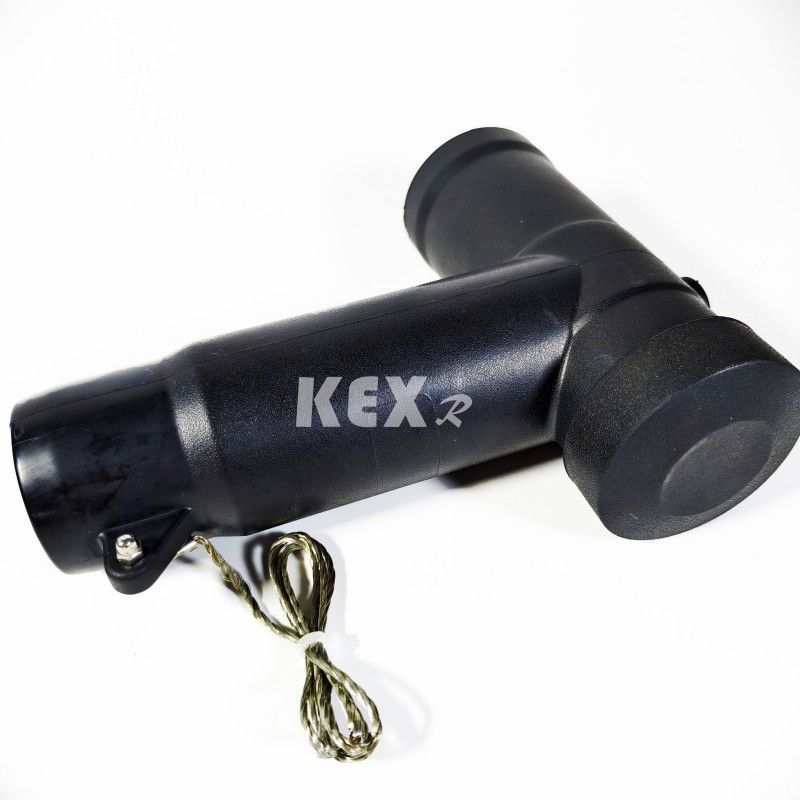

20. Fiche de câble
● Conditions d'utilisation
◆ Température ：-25~45℃
◆ Température quotidienne maximale : 35 ℃
◆ Degré IP : joint de corps chargé IP67, coque d'armoire électrique IP4x
◆L'air ambiant de l'armoire de commutation à isolation gazeuse respectueuse de l'environnement ne doit pas être évidemment pollué par des gaz combustibles corrosifs et de la vapeur d'eau.
◆Il n'y a pas de lieu de vibration violente fréquente et la conception de la dureté sous les pièces dures répond à diverses exigences.
● Normes
L'armoire de commutation à isolation gazeuse respectueuse de l'environnement de type KXHB-12 répond aux normes ci-dessous
◆Exigences techniques communes des normes GB/T 1022 pour les appareillages de commutation et de contrôle haute tension. ◆ Appareillage de commutation et équipement de contrôle sous enveloppe métallique GB/T39063640.5kV AC.
◆ Interrupteur d'isolement CA haute tension GB/T1985 et interrupteur de mise à la terre
◆ Commutateur de charge haute tension GB/T38043.6-40.5kV AC
◆ Disjoncteur AC haute tension GB/T1984
◆ Code IP GB/T4208 du niveau de protection de la coque
◆ Mesure de décharge partielle GB/T7354
◆ GB/T311.1 Coordination de l'isolation Partie 1 : Définition, principes et règles
Tableau des paramètres techniques de l'armoire de commutation à isolation gazeuse respectueuse de l'environnement
◆ Armoire de disjoncteur
|
Article |
Unité |
Données |
|||
|
Tension nominale |
KV |
12 |
|||
|
Fréquence nominale |
Hz |
50 |
|||
|
Niveau d'isolation nominal |
Résistance à la fréquence de travail 1 Min Tension |
Au sol, phase à phase |
KV |
42 |
|
|
Casser |
48 |
||||
|
Tension de tenue aux chocs d'éclairage (crête) |
Au sol, phase à phase |
KV |
75 |
||
|
Casser |
85 |
||||
|
Tension de tenue à la fréquence industrielle de 1 min du circuit auxiliaire/de commande (à la terre) |
KV |
2 |
|||
|
Courant nominal |
A |
630 |
|||
|
Courant de tenue nominal à court terme (valeur virtuelle) |
Circuit principal/sectionneur de terre |
kA |
25/4s |
||
|
Circuit de mise à la terre |
kA |
21,7/4s |
|||
|
Courant de tenue de crête nominal |
Circuit principal/sectionneur de terre |
kA |
63 |
||
|
Circuit de mise à la terre |
kA |
54.5 |
|||
|
Courant et temps assignés de coupure de court-circuit |
kA/Temps |
25/30 |
|||
|
Courant nominal de fermeture de court-circuit (crête) |
kA |
63 |
|||
|
Courant de coupure de charge nominal du câble |
A |
25 |
|||
|
Séquence nominale de fonctionnement du disjoncteur O-0.3s-CO-180s-CO |
|
|
|||
|
Durée de vie mécanique |
Disjoncteur/sectionneur |
Temps |
10000/3000 |
||
|
Diplôme IP |
Boîte scellée |
|
IP67 |
||
|
Coque d'appareillage |
|
IP4X |
|||
|
Tension du gaz |
Niveau de charge de gaz nominal (20 ℃, tension de jauge) |
Mpa |
0.02 |
||
|
Niveau de fonction minimum du gaz nominal (20 ℃, tension de jauge) |
Mpa |
0 |
|||
|
Performances d'étanchéité, |
Taux de fuite annuel |
%/Année |
≤0,05 |
||
◆Armoire de commande de charge
|
Article |
Unité |
Données |
|||
|
Tension nominale |
KV |
12 |
|||
|
Fréquence nominale |
Hz |
50 |
|||
|
Niveau d'isolation nominal |
Résistance à la fréquence de travail 1 Min Tension |
|
KV
|
|
|
|
|
|
||||
|
Tension de tenue aux chocs d'éclairage (crête) |
|
KV
|
|
||
|
|
|
||||
|
Tension de tenue à la fréquence industrielle de 1 min du circuit auxiliaire/de commande (à la terre) |
KV |
2 |
|||
|
Courant nominal |
A |
630 |
|||
|
Courant de tenue nominal à court terme (valeur virtuelle) |
Circuit principal/sectionneur de terre |
KA |
25/4s |
||
|
Circuit de mise à la terre |
KA |
21,7/4s |
|||
|
Courant de tenue de crête nominal |
Circuit principal/sectionneur de terre |
KA |
63 |
||
|
Circuit de mise à la terre |
KA |
54.5 |
|||
|
Courant nominal de fermeture de court-circuit (crête) |
Interrupteur de charge/sectionneur de terre |
KA |
63 |
||
|
Courant de coupure de charge active nominale |
A |
630 |
|||
|
Courant de coupure nominal en boucle fermée |
A |
630 |
|||
|
Courant de coupure de charge active nominale de 5 % |
A |
31.5 |
|||
|
Courant de coupure de charge nominal du câble |
A |
10 |
|||
|
Temps de coupure de charge active nominale |
Temps |
100 |
|||
|
Coupure du courant de défaut à la terre |
A/Heure |
31,5/10 |
|||
|
Le courant de charge des lignes et des câbles est déconnecté en cas de défaut à la terre. |
A/Heure |
17,4/10 |
|||
|
Durée de vie mécanique |
Disjoncteur/sectionneur |
A/Heure |
10000/3000 |
||
|
Diplôme IP |
Boîte scellée |
|
IP67 |
||
|
Coque d'appareillage |
|
IP4X |
|||
|
Tension du gaz |
Niveau de charge de gaz nominal (20 ℃, tension de jauge) |
Mpa |
0.02 |
||
|
Niveau de fonction minimum du gaz nominal (20 ℃, tension de jauge) |
Mpa |
0 |
|||
|
Performances d'étanchéité, |
Taux de fuite annuel |
%/Année |
≤0,05 |
||

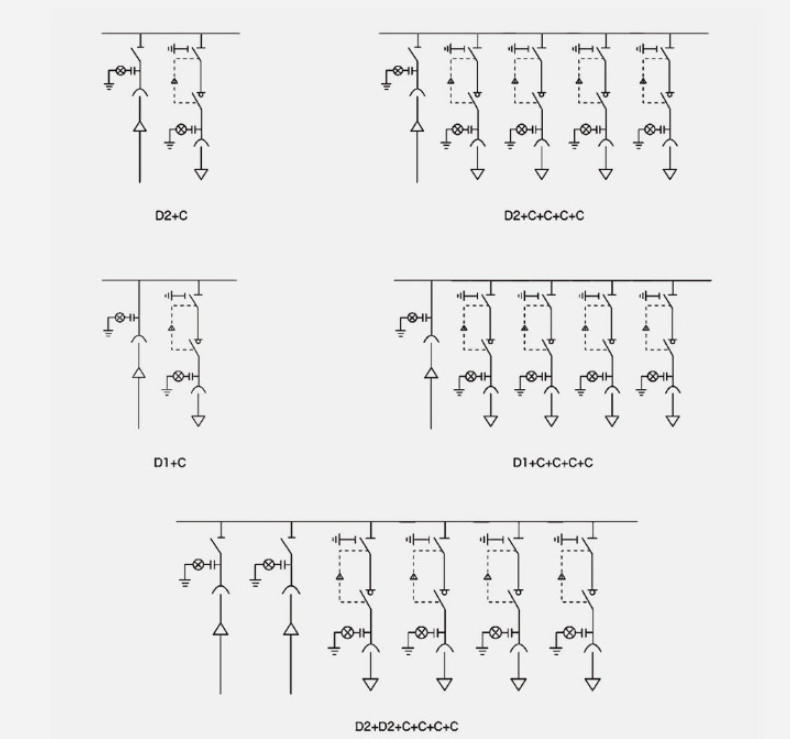

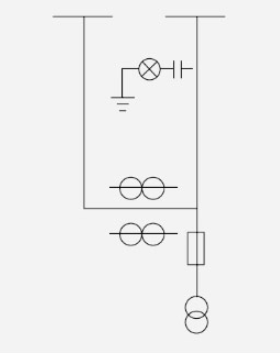

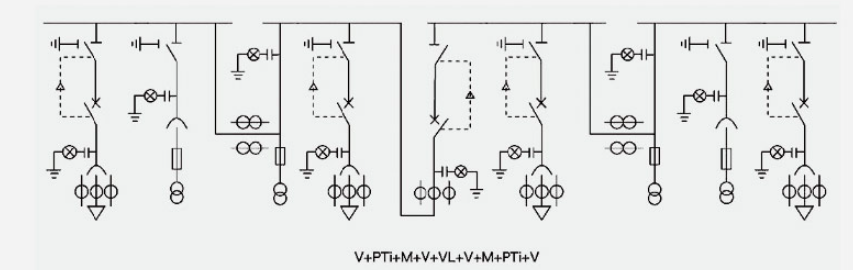

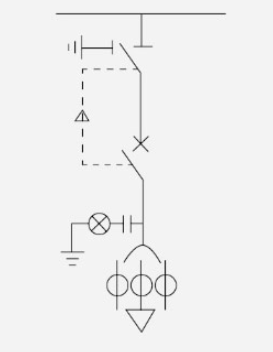

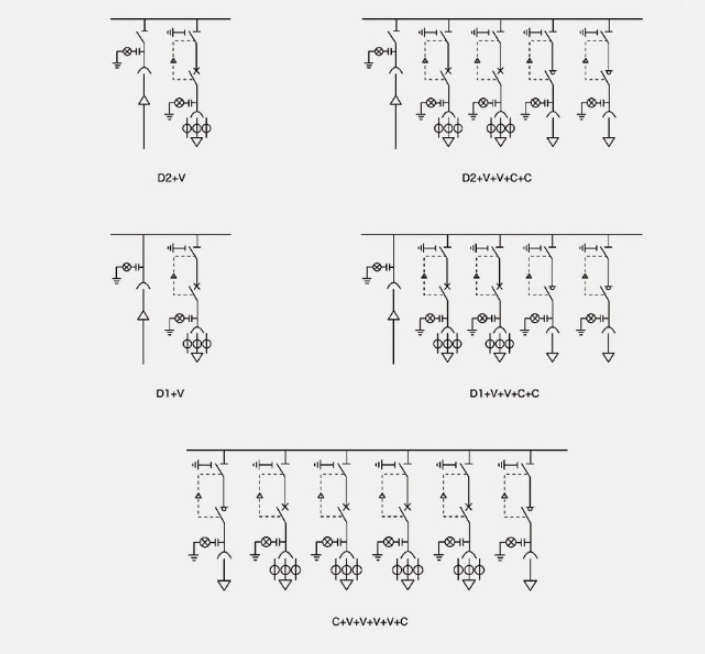

● Schéma de configuration de l'armoire
○ Schéma 1
CL650mm
◆Accessoires de base
▶Interrupteur de charge
▶Interrupteur d'isolement à deux stations
▶Affichage en direct
▶Jeu de barres standard
▶Poignée de fonctionnement
▶Contactez le jeu de barres
◇accessoires en option
▶Mécanisme de commande électrique
▶Instrument à affichage numérique
▶Instrument de pointeur de verrouillage électromagnétique d'alimentation CC
▶ Verrouillage mécanique trois en deux
▶Surveillance en ligne du parafoudre Chambre basse tension
▶Instrument à affichage numérique
▶Protection passive
▶Siège élévateur
▶Module redresseur
▶Chambre basse tension
▶Paratonnerre à verrouillage mécanique deux en un
▶Alimentation CC (12h-24Ah) verrouillage électromagnétique de l'instrument à pointeur Siège élévateur
CTP500mm
◆Accessoires de base
▶Interrupteur de charge
▶ Fonctionnement du bus standard à affichage en direct du sectionneur à trois stations
▶poignée Transformateur de tension
▶Tube fusionné PT
▶Fiche de câble coudée (câble inclus)
◇accessoires en option
▶Mécanisme de commande électrique
▶Instrument à affichage numérique
▶Instrument de pointeur de verrouillage électromagnétique d'alimentation CC
▶ Verrouillage mécanique trois sur deux Surveillance en ligne du parafoudre
▶Chambre basse tension
▶Instrument à affichage numérique
▶Protection passive
▶Module redresseur de siège élévateur
▶Chambre basse tension
▶ Ustensile de verrouillage mécanique deux en un
▶ Alimentation CC (12h-24Ah) verrouillage électromagnétique de l'instrument à pointeur
▶Siège élévateur

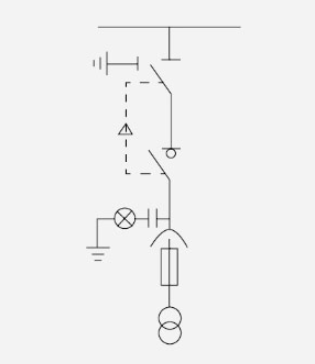

PTi500mm
◆Accessoires de base
▶Interrupteur d'isolement à trois stations
▶Affichage chargé
▶Autobus standards
▶Poignée de commande
▶Transformateur de tension
▶Tube fusionné PT
▶Fiche de câble coudée (câble inclus)
◇accessoires en option
▶Mécanisme de commande électrique
▶Instrument à affichage numérique
▶Instrument de pointeur de verrouillage électromagnétique d'alimentation CC
▶ Verrouillage mécanique trois en deux
▶Surveillance en ligne du parafoudre
▶Chambre basse tension
▶Instrument à affichage numérique
▶Protection passive
▶Siège élévateur
▶Module redresseur
▶Chambre basse tension
▶Parafoudre mécanique deux en un
▶ Alimentation CC (12h-24Ah) verrouillage électromagnétique de l'instrument à pointeur
▶Siège élévateur

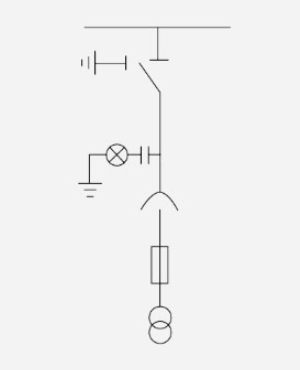

pinte 500 mm
◆Accessoires de base
▶Affichage chargé
▶Autobus standards
▶Transformateur de tension
▶Tube fusionné PT
▶Fiche de câble coudée (câble inclus)
◇accessoires en option
▶Mécanisme de commande électrique
▶Instrument à affichage numérique
▶Instrument de pointeur de verrouillage électromagnétique d'alimentation CC
▶ Verrouillage mécanique trois en deux
▶Surveillance en ligne du parafoudre
▶Chambre basse tension
▶Instrument à affichage numérique
▶Protection passive
▶Siège élévateur
▶Module redresseur
▶Chambre basse tension
▶Parafoudre mécanique deux en un
▶ Alimentation CC (12h-24Ah) verrouillage électromagnétique de l'instrument à pointeur
▶Siège élévateur
PTS500
◆Accessoires de base
▶Transformateur de tension
▶Tube fusionné PT
▶Fiche de câble coudée (câble inclus)
◇accessoires en option
▶Paratonnerre
▶Surveillance en ligne du parafoudre
▶Alimentation CC (12h-24Ah)
▶Instrument pointeur à chambre basse tension
▶ Verrouillage électromagnétique de l'instrument à affichage numérique
▶Siège élévateur
M650mm
◆Accessoires de base
▶Affichage chargé
▶Bus longs et courts
▶Transfert en bus
▶Transformateur de tension
▶Réservoir doseur à tube fusionné PT
▶Transformateur de tension
◇accessoires en option
▶Instrument pointeur à chambre basse tension
▶ Verrouillage électromagnétique de l'instrument à affichage numérique
▶Siège élévateur
▶Contrôleur de température et d'humidité
Remarque : Si un sectionneur positif est ajouté avant PT, la largeur de l'armoire doit être modifiée à 1 000 mm et les autres dimensions restent inchangées.
○ Schéma 2
C420mm
◆Accessoires de base
▶Interrupteur d'isolement à trois stations
▶Affichage chargé
▶Autobus standards
▶Poignée de commande
▶Interrupteur de charge
◇accessoires en option
▶Paratonnerre à commande électrique
▶Assurance tous risques
▶Instrument à affichage numérique
▶ Verrouillage électromagnétique de l'alimentation CC
▶Transformateur homopolaire
▶Instrument pointeur indicateur de défaut (avec mesure de température) ▶Surveillance en ligne du parafoudre
▶Protection passive
▶Siège élévateur
▶Module redresseur
▶Transformateur de courant traversant
▶Indicateur de défaut EKL-4
▶Chambre basse tension
▶ Verrouillage mécanique deux en un
▶Dispositif de verrouillage de mise à la terre de la ligne entrante
▶ Verrouillage mécanique trois en deux
▶Accessoires de câbles
V420mm
◆Accessoires de base
▶Sectionneur 3 positions
▶Affichage chargé
▶Jeu de barres standard
▶Poignée de fonctionnement
▶Disjoncteur
▶CT
◇accessoires en option
▶Mécanisme de commande électrique
▶Dispositif d'esquive
▶Assurance tous risques
▶Instrument à affichage numérique
▶ Verrouillage électromagnétique de l'alimentation CC
▶Transformateur homopolaire
▶Instrument pointeur indicateur de défaut (avec mesure de la température)
▶Surveillance en ligne du parafoudre
▶Protection passive
▶Siège élévateur
▶Module redresseur
▶Transformateur de courant traversant
▶Indicateur de défaut EKL-4 Chambre basse tension
▶ Verrouillage mécanique deux en un
▶Dispositif de verrouillage de mise à la terre de la ligne entrante
▶ Verrouillage mécanique trois en deux
▶Accessoires de câbles
V650mm
◆Accessoires de base
▶Interrupteur d'isolement à deux stations
▶Affichage chargé
▶Autobus standards
▶Disjoncteur à poignée de commande
▶Transformateur de courant
▶Bus de connexion
◇accessoires en option
▶Mécanisme de commande électrique
▶Assurance tous risques
▶Chambre basse tension
▶ Verrouillage mécanique deux en un
▶ Verrouillage mécanique trois en deux
▶Instrument de pointeur d'alimentation CC
▶Instrument à affichage numérique
▶Siège élévateur
▶Module redresseur de protection passive
▶Serrure électromagnétique
○ Schéma 3
DI 420mm
◆Accessoires de base
▶Affichage chargé
▶Jeu de barres standard
◇accessoires en option
▶Parafoudre d'accessoires de câble
▶Surveillance en ligne du parafoudre
▶Indicateur de défaut Indicateur de défaut EKL-4 (avec mesure de température) ▶Serrure électromagnétique
▶Siège élévateur
DI 420mm
◆Accessoires de base
▶Affichage chargé
▶Jeu de barres standard
▶Poignée de fonctionnement
▶Sectionneur 2 positions
◇accessoires en option
▶Chambre basse tension
▶ Verrouillage mécanique deux en un
▶ Verrouillage mécanique trois en deux
▶Siège élévateur à verrouillage électromagnétique

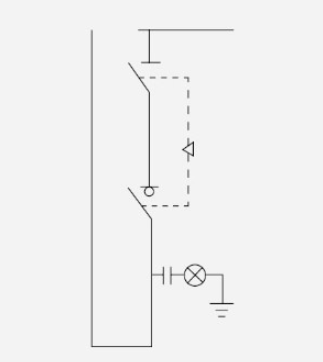

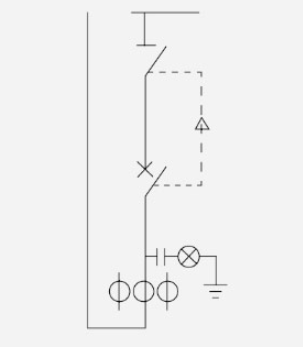

●Combinaison de schéma typique 1
Remarque : Le schéma de référence de combinaison typique ci-dessus peut être combiné de différentes manières en fonction des besoins des utilisateurs.

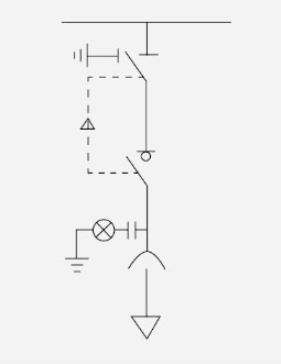

Combinaison de schéma typique 2
Remarque : Le schéma de référence de combinaison typique ci-dessus peut être combiné de différentes manières en fonction des besoins des utilisateurs.
Schéma de segmentation ATS
● Mode d'emploi du commutateur

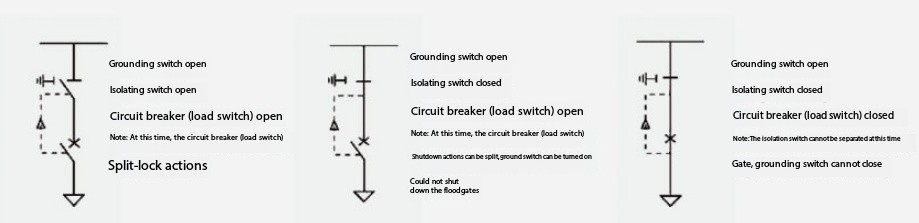

Position, état et verrouillage du commutateur
Étapes de fonctionnement :
Transmission de puissance : accrochez (fermez) les portes supérieure et inférieure avec un disjoncteur (interrupteur de charge) → l'interrupteur de mise à la terre avec un interrupteur d'isolement → le disjoncteur (interrupteur de charge) avec une transmission de puissance est terminé.
Coupure de courant : le disjoncteur (interrupteur de charge) → sectionneur → sectionneur de terre → le disjoncteur (interrupteur de charge) est déchargé (ouvert) et la porte est occultée.
● Instructions d'installation

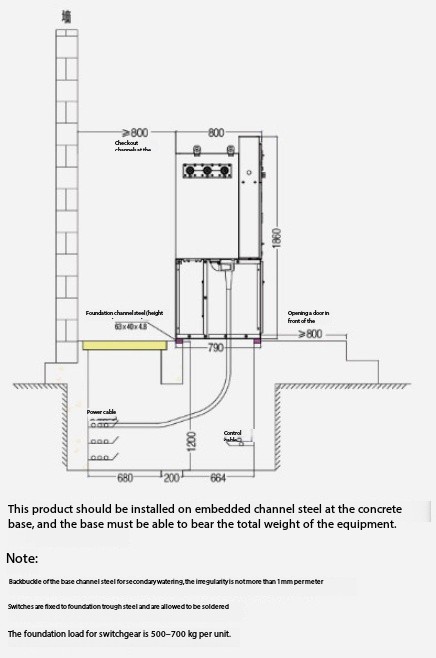

◆Fondation et dimensions hors tout

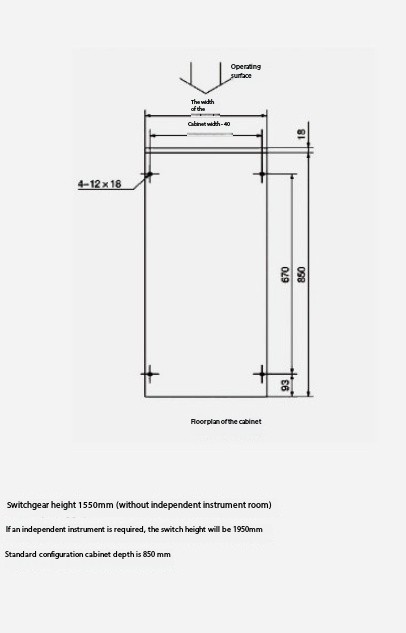

◆Dimensions de l'armoire et de l'installation globale
Balises actives: Le gaz favorable à l'environnement isole le Cabinet de mécanisme de commutation
Catégorie associée
- Sous-station de type boîte
- Unité principale de l'anneau haute tension
- Boîte de succursale du câble
- Appareillage à haute tension
- Appareillage de basse tension
- Produits photovoltaïques
- Interrupteur de chargement SF6
- Disjoncteur à vide
- Connexion
- Interrupteur de mise à la terre
- Transformateur de courant
- Transformateur de tension
- Relais d'alimentation
- Transformateur de distribution de puissance
envoyer une demande
Informations de contact
-
Adresse
No.228 Weishiqi Road, Yueqing Economic Development Zone, Wenzhou City, Province du Zhejiang, Chine
-
Tél
-
E-mail
Pour des demandes de renseignements sur la boîte de branche de câble, l'appareil de commutation haute tension, la coteille de commutation basse tension ou la liste des prix, veuillez nous laisser votre e-mail et nous serons en contact dans les 24 heures.
